| Номер в госреестре | 90026-23 |
| Наименование СИ | Гидрофоны измерительные |
| Обозначение типа СИ | ГИ59 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гидрофонов измерительных ГИ59 (далее - гидрофоны) предназначены для измерения звукового давления в водной среде (пресная вода) и преобразования измеренных значений в электрический сигнал, измеряемая гидрофонами величина паскаль.
К данному типу средств измерений относятся гидрофоны измерительные ГИ59 зав. №№ 50, 51, 52, 53, 54, 55, 56, 57, 58.
Принцип работы гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии на гидроакустическую головку гидрофона акустического давления на электродах пьезоэлемента возникает электрический сигнал, пропорциональный действующему акустическому давлению.
Конструктивно гидрофоны представляют собой гидроакустическую головку, содержащую пьезокерамический чувствительный элемент и предварительный усилитель, размещённый в герметичном корпусе с кабелем, заканчивающимся соединительной розеткой РС7. Гидроакустическая головка покрыта акустически прозрачным эластичным полиуретановым компаундом. Корпус гидрофона выполнен из титанового сплава. Малошумящий предварительный усилитель собран по схеме неинвертирующего усилителя напряжения. Усилитель имеет защиту от переполюсовки напряжений питания и высокого входного напряжения, которое возникает на выходе гидроакустической головки из-за возможных резких перепадов температур или гидростатического давления, воздействующих на гидрофон
Заводской номер и буквенно-цифровое обозначение гидрофонов, однозначно идентифицирующие каждый экземпляр средств измерений, а также продольная риска для идентичности ориентации гидрофона при градуировках, нанесены на металлической части корпуса с помощью гравировки.
Конструкция гидрофонов герметичная и неразборная.
Пломбирование гидрофона не производится.
Нанесение знака поверки на гидрофон не предусмотрено.

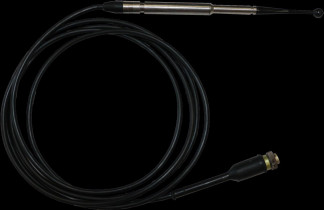

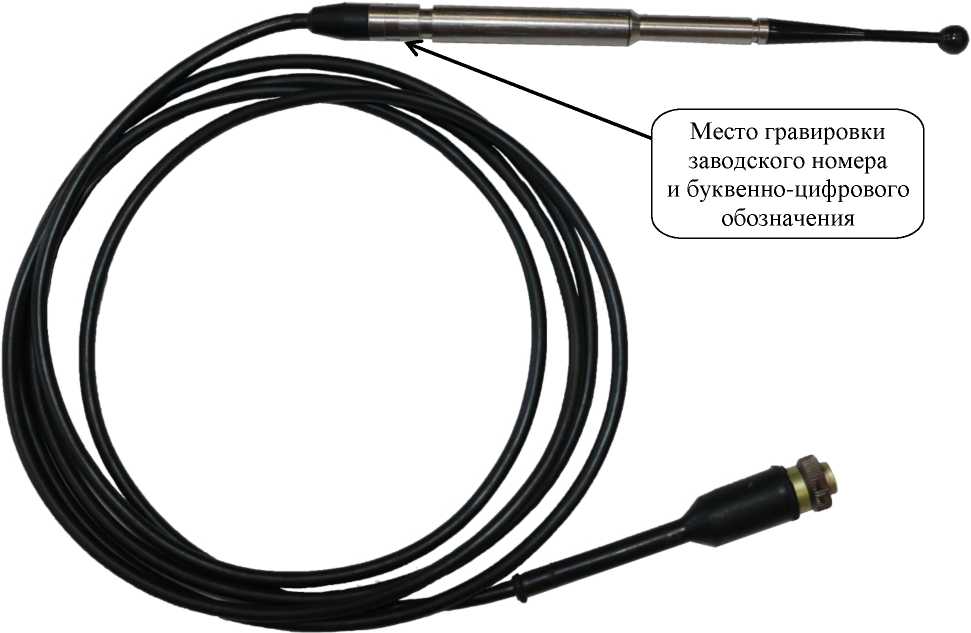

Общий вид гидрофона, указание места нанесения маркировки и заводского номера приведены на рисунке 1.
Место гравировки
заводского номера и буквенно-цифрового обозначения
Рисунок 1 - Общий вид гидрофона
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц | от 20 до 630000 |
| Уровень чувствительности на частоте 200 кГц, относительно 1 мкВ/Па, дБ, не менее | 50 |
| Неравномерность частотной характеристики чувствительности в диапазоне частот от 20 Гц до 630 кГц, дБ, не более | 20 |
| Неравномерность диаграммы направленности в горизонтальной плоскости в рабочем угловом секторе ±180° на частоте 630 кГц, дБ, не более | 8 |
| Доверительные границы относительной погрешности измерения уровня чувствительности гидрофона при доверительной вероятности 0,95, дБ | ±1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Верхний предел динамического диапазона относительно 20 мкПа при коэффициенте нелинейных искажений (КНИ) не более 1%, дБ, не менее | 160 |
| Уровень СКЗ эквивалентного шумового давления в полосе 1 Гц в рабочем диапазоне частот, дБ относительно 20 мкПа, не более | 50 |
| Электрическая ёмкость чувствительного элемента гидрофона, пФ, не менее | 1100 |
| Температурный коэффициент чувствительности в диапазоне температур от 15 до 25 °С, дБ/°С, не более | 0,1 |
| Параметры электропитания: - напряжение постоянного тока, В - сила тока покоя, потребляемого гидрофоном, мА, не более | ± (12 ± 2) 30 |
| Масса гидрофона (с кабелем), кг, не более | 0,7 |
| Габаритные размеры гидрофона без учёта длины кабеля, мм, не более: диаметр длина | 11 201 |
| Рабочие условия применения гидрофона: - рабочая среда - температура водной среды, °С - избыточное гидростатическое давление, МПа, не более | пресная вода от +15 до +25 0,1 |
| Средняя наработка до отказа, ч, не менее | 5000 |
наносится на титульные листы руководства по эксплуатации МГФК.406231.182 РЭ и паспорта
МГФК.406231.182 ПС типографским способом.
Таблица 3 - Комплектность гидрофонов
| Наименование | Обозначение | Количество, шт. |
| Гидрофон | ГИ59 | 9 |
| Руководство по эксплуатации | МГФК.406231.182 РЭ | 9 |
| Формуляр | МГФК.406231.182 ФО | 9 |
| Методика поверки | - | по требованию |
| Футляр | МГФК.323366.058 | 9 |
| Паспорт | МГФК.406231.182 ПС | 9 |
приведены в разделе «Использование изделия» документа МГФК.406231.182 РЭ «Гидрофоны измерительные ГИ59. Руководство по эксплуатации».
Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде».
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
