| Номер в госреестре | 90028-23 |
| Наименование СИ | Приемники гидроакустические комбинированные |
| Обозначение типа СИ | КГП1М |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2023 |
| Срок свидетельства | 15.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники гидроакустические комбинированные КГП1М (далее - приемники КГП1М) предназначены для преобразования в водной среде колебательного смещения (градиента звукового давления или колебательной скорости) и звукового давления в пропорциональные электрические сигналы.
Принцип работы приемников (преобразователей градиента звукового давления и звукового давления) основан на пьезоэлектрическом эффекте.
Конструктивно приемник КГП1М представляет собой шарообразный герметичный корпус, выполненный из негигроскопичной пластмассы, внутри которого установлены платы малошумного усилителя с тремя каналами градиента давления и одним каналом давления, а снаружи две гидроакустические головки. Вывод электрических сигналов измерительных каналов, электрическая проверка, калибровка и питание предварительного усилителя приемника КГП1М осуществляется через герметичный многожильный несъемный кабель, заканчивающийся разъемом, выполненным в герметичном исполнении.
На корпус приемника КГП1М нанесена маркировка, обозначающая направление измерительных осей каналов градиента давления X, Y, Z (положительные направления осей обозначены X, Y, Z, отрицательные - X1, Y1, Z1), код изделия - КГП1М и порядковый номер изделия по системе нумерации предприятия-изготовителя (заводской номер).
Конструкция приемника КГП1М герметичная и неразборная. Степень защиты, обеспечиваемая оболочкой не ниже IP68.
Приемник КГП1М обладает пространственно-избирательной чувствительностью и может использоваться в условиях повышенных помех.

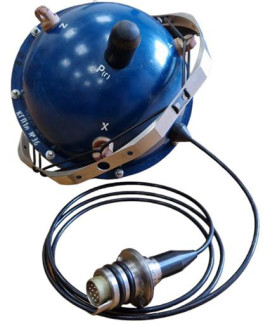

Общий вид приемников КГП1М, указание места нанесения маркировки и заводского номера приведены на рисунке 1. Пломбирование приемника не производится.
Нанесение знака поверки на приемник КГП1М не предусмотрено.
Заводской номер наносится на изделие методом гравирования, и размещают на наружной поверхности ободка корпуса. Формат нанесения заводского номера числовой.

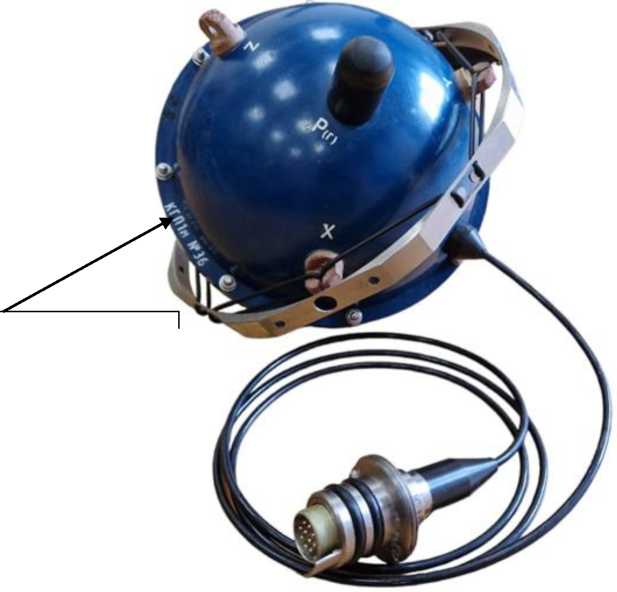

Место нанесения маркировки и заводского номера
Рисунок 1 - Общий вид приемников КГП1М
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот канала звукового давления и каналов градиента давления, Гц | от 10 до 1000 |
| Чувствительность (коэффициент преобразования) канала звукового давления и каналов градиента давления на частоте 100 Гц, мВ/Па | от 10 до 30 |
| Пределы допускаемой основной относительной погрешности коэффициента преобразования, дБ, не более для канала звукового давления в диапазоне частот от 10 до 1000 Г ц | ±2,5 |
| для каналов градиента давления в диапазоне частот от 10 до 1000 Гц | ±2,5 |
| Неравномерность амплитудно-частотной характеристики для канала звукового давления, дБ, не более в диапазоне частот от 10 до 20 Гц включ. | 4 |
| в диапазоне частот св. 20 до 500 Гц включ. | 3 |
| в диапазоне частот св. 500 до 1000 Гц включ. | 6 |
| для каналов градиента давления (АЧХ приведенная к 1 Гц), дБ, не более в диапазоне частот от 10 до 20 Гц включ. | 4 |
| в диапазоне частот св. 20 до 500 Гц включ. | 3 |
| в диапазоне частот св. 500 до 1000 Гц включ. | 6 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Показатель асимметрии максимумов каналов градиента давления в пределах, дБ | ±2 |
| Отклонение характеристики направленности каналов градиента давления от дипольной на углах 45°, 135°, 225°, 315° относительно оси максимальной чувствительности в пределах, дБ | ±2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Усредненная чувствительность канала звукового давления в диапазоне частот от 20 до 315 Гц, мВ/Па | от 10 до 30 |
| Усредненная чувствительность каналов градиента давления, приведенная к 1 Гц (отношение чувствительности каналов на данной частоте к самой частоте) в диапазоне частот от 20 до 315 Гц, мВ/(Па-Гц) | от 0,1 до 0,3 |
| Максимальный выходной сигнал при коэффициенте гармонических искажений не более 1 %, В, не менее для канала звукового давления для канала градиента давления | 1 1 |
| Полярность выходного напряжения канала давления при увеличении внешнего давления | отрицательная |
| Полярность импульса выходного напряжения каналов градиента давления при воздействии силы в положительном направлении измерительной оси | положительная |
| Значение коэффициента электрической калибровки канала давления и каналов градиента давления X, Y, Z, дБ | от минус 3 до плюс 3 |
| Уровни собственных шумов относительно 20 мкПа в третьоктавных полосах частот для канала звукового давления, дБ, не более для каналов градиента давления, дБ, не более 10 Гц 31,5 Гц 100 Гц 1000 Гц | 50 65 54 50 25 |
| Постоянная составляющая напряжения выходного сигнала, В, не более | 0,1 |
| Ток, потребляемый по цепям электропитания положительного и отрицательного напряжения, мА, не более | 50 |
| Минимальное сопротивление нагрузки, кОм | 10 |
| Максимальная емкость нагрузки, нФ | 100 |
| Отклонение двухполярного напряжения питания, В | ±(11,5-14) |
| Электрическое сопротивление изоляции приемника, МОм, не менее | 20 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Габаритные размеры: диаметр, мм, не более длина соединительного кабеля, м, не менее | 130 1,0 |
| Масса (без кабеля), кг, не более средняя плотность приемника, кг/дм3 | 1,5 от 1,05 до 1,25 |
| Рабочие условия эксплуатации: рабочая среда температура рабочей среды, °С избыточное гидростатическое давление, МПа, не более | морская или пресная вода от - 4 до + 25 3 |
| Температура окружающего воздуха, °С | от - 10 до + 35 |
| Назначенный срок службы, лет, не менее | 10 |
| Среднее время наработки до отказа, ч, не менее | 10000 |
наносится на титульные листы руководства по эксплуатации МФРН.406231.004РЭ и формуляра
МФРН.406231.004ФО типографским способом.
Таблица 3 - Комплектность приемников КГП1М
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Приемник гидроакустический комбинированный КГП1М | МФРН.406231.004 | 1 | |
| Футляр | МФРН.323368.001 | 1 | |
| Приемник гидроакустический комбинированный КГП1М Формуляр | МФРН.406231.004ФО | 1 | |
| Приемник гидроакустический комбинированный КГП1М Руководство по эксплуатации | МФРН.406231.004РЭ | 1 | на партию до 5 изделий |
| Методика поверки | 1 | по требованию заказчика |
приведены в разделе 2 «Использование по назначению» документа МФРН.406231.004РЭ «Приемник гидроакустический комбинированный КГП1М. Руководство по эксплуатации».
Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»;
МФРН.406231.004ТУ Приемник гидроакустический комбинированный КГП1М. Технические условия.
