| Номер в госреестре | 90029-23 |
| Наименование СИ | Измерители частоты сигналов |
| Обозначение типа СИ | МЧ8-PXIe |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители частоты сигналов МЧ8-РХ1е (далее - МЧ8) предназначены для измерения частоты периодических сигналов.
Принцип действия измерителей частоты сигналов МЧ8 основан на измерении периода электрического сигнала путем сравнения его с периодом сигнала опорного генератора. Периодический сигнал произвольной формы, поступающий на входы измерительного канала, преобразуется в цифровой сигнал той же частоты, далее определяется количество импульсов эталонной частоты, соответствующих периоду измеряемого сигнала, которое в виде двоичного кода передается в буферную память носителя мезонинных модулей (шасси PXIe). МЧ8 имеют 8 измерительных каналов.
Измерители частоты сигналов МЧ8 имеют модульную конструкцию, состоящую из лицевой панели и 2-х плат, с прикрепленными к ним боковыми экранными панелями.

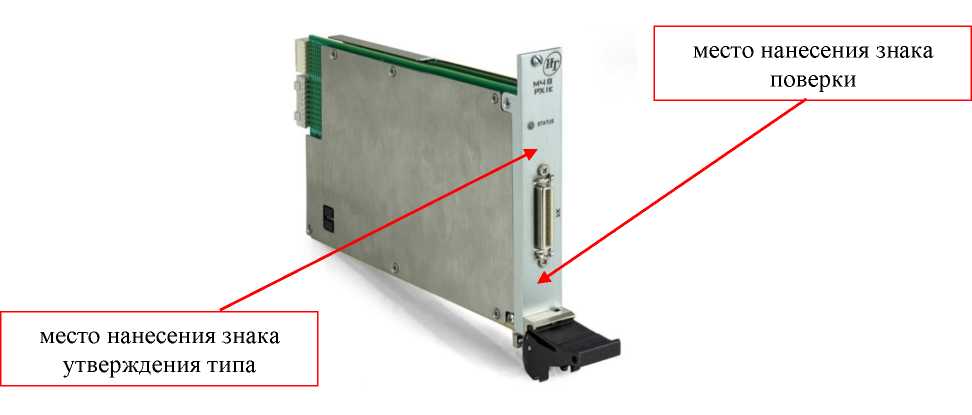

Обозначение модели МЧ8 наносится на лицевую панель методом шелкографии (рисунок 1). Также на лицевую панель наносятся знак утверждения типа и знак поверки. Знак утверждения типа и знак поверки наносятся в виде самоклеющихся этикеток.
На боковой панели размещается самоклеющаяся этикетка с указанием модели измерителя и его уникальным заводским номером в 7-значном цифровом формате (рисунок 2).
В конструкции МЧ8 отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
МЧ8 устанавливаются в крейт стандарта PXIe.
Управление МЧ8 осуществляется от внешнего компьютера, подключаемого к крейту.

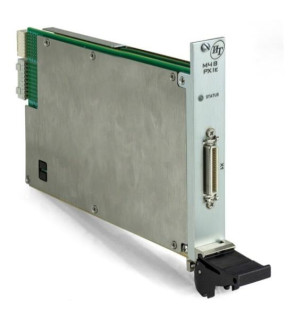

Рисунок 1 - Общий вид МЧ8-РХ1е место этикетки с заводским номером
Рисунок 2 - Боковая панель МЧ8
Программное обеспечение источников может работать в операционной системе Linux, оно служит для управления режимами работы, его метрологически значимая часть предназначена для считывания, отображении и передачи измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Linux |
| Идентификационное наименование | libunmsp_math.so |
| Номер версии (идентификационный номер) | не ниже 1.0 |
Метрологические и основные технические характеристики измерителей представлены в таблицах 2, 3.
Метрологические характеристики определяются установленными модулями питания.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерения частоты периодического сигнала при использовании цифрового входа и длительностью фронта и среза не более 0,1%, Гц | от 0,1 до 2000000 |
| Пределы относительной погрешности измерений частоты периодического сигнала при использовании цифрового входа и длительностью фронта и среза не более 0,1%, % | Г т 1 д = ±т - 0,1 + § L 1 s _ |
| Диапазоны измерения длительности положительной и отрицательной части импульсов периодического сигнала при использовании аналогового входа и длительностью фронта и среза не более 0,1%, Гц | от 0,1 до 2000000,0 |
| Пределы относительной погрешности измерений частоты периодического сигнала при использовании аналогового входа и длительностью фронта и среза не более 0,1%, % | Г т 1 д = ±Tn • 0,1 + §0 L S S _ |
| Диапазоны измерения частоты периодического сигнала при использовании аналогового входа и длительностью фронта и среза более 0,1%, Гц | от 0,1 до 2000000,0 |
| Пределы относительной погрешности измерений частоты периодического сигнала при использовании аналогового входа и длительностью фронта и среза не более 0,1%, % | . Г т . 1 .1 д = ± Tmin - 0,1 +------+ д0 т т - F и L S s S s х _ |
| Примечания: Тmin - минимально допустимый период семплирования, равный 32-10—6 с; Ts - период семплирования, с; Fx - измеряемая частота, Гц; 60 = 0,00018 % | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение сети питания частотой 50 Гц, В | от 10,8 до 13,2 |
| Максимальная потребляемая мощность, Вт, не более | 12 |
| Габаритные размеры (длина х ширина х высота), мм | 214 х 131 х 20 |
| Масса, кг, не более | 0,4 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от +18 до +22 |
| относительная влажность, % | от 30 до 80 |
| атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель блока базового в виде самоклеющейся этикетки.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование и обозначение | Обозначение | Количество, шт./экз. |
| Измеритель частоты сигналов | МЧ8-РХ1е | 1 шт. |
| Руководство по эксплуатации. | ГВТУ.468266.003РЭ | 1 экз. |
| Паспорт. | ГВТУ.468266.003ПС | 1 экз. |
приведены в разделе 5 «Методика поверки» руководства по эксплуатации «Измеритель частоты сигналов МЧ8-РХ1е. ГВТУ.468266.003РЭ».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Измеритель частоты сигналов МЧ8-РХ1е. Технические условия», ГВТУ.468266.003ТУ.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
