Номер в госреестре | 90037-23 |
Наименование СИ | Комплекс динамических исследований испытательных стендов №27 и №28 |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев |
Год регистрации | 2023 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Комплекс динамических исследований испытательных стендов №27 и №28 (далее -КДИИС 27-28) предназначен для измерений величин отклонения сопротивлений одиночных тензометров, напряжений на измерительных диагоналях мостовых тензометрических датчиков, величин заряда, амплитуд напряжения переменного тока, частоты электрического сигнала, а также для отображения результатов измерений и расчетных величин и их регистрации.
Принцип действия КДИИС 27-28 основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплексов измерительных MIC-553 PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно КДИИС 27-28 состоит из: стойки приборной №1 и №2 (БЛИЖ.423819.006.027 и БЛИЖ.423819.006.028 соответственно); комплекта технологической мебели (БЛИЖ.402490.021.047); операторских станции (БЛИЖ.401350.012.063-01 и БЛИЖ.401350.012.063-02); станции настройки системы (БЛИЖ.401350.012.064-01); USB флеш-карта с ПО «Пакет обработки сигналов WinПОС «Expert» (БЛИЖ.409801.002-04); установленного и преднастроенного ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» (БЛИЖ.409801.006-01).
Функционально КДИИС 27-28 включает в себя следующие измерительные каналы (ИК):
- ИК величины отклонения сопротивления одиночного тензометра;
- ИК напряжения на измерительной диагонали тензометрического датчика;
- ИК величины заряда;
- ИК амплитуды напряжения переменного тока;
- ИК частоты электрического сигнала.
ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-228 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК частоты электрического сигнала реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, работающих в режиме измерения напряжения переменного тока, и программным модулем обработки результатов измерений «МОРИ», входящим в состав программы управления комплексом MIC «Recorder».
Заводская маркировка системы наносится в форме информационной таблички, содержащей заводской номер (№ 001) и буквенно-цифровое обозначение КДИИС 27-28, которая находится в правом верхнем углу задней дверцы стойки приборной №1 (рисунки 9 и 10).

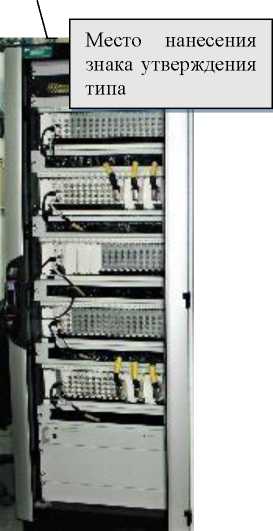

Общий вид составных частей КДИИС 27-28 представлен на рисунках 1 - 11. Место расположения знака утверждения типа показано на рисунке 1.
Нанесение пломб и знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам КДИИС 27-28 обеспечивается:
- ограничением доступа к месту установки системы;
- закрытием стойки специальным замком (рисунок 5).

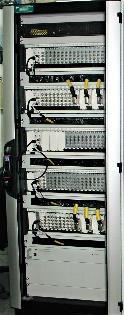

Рисунок 1 - Стойка приборная № 1.
Вид внешний.

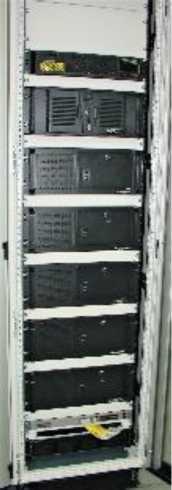

Рисунок 2 - Стойка приборная № 2.
Вид внешний.

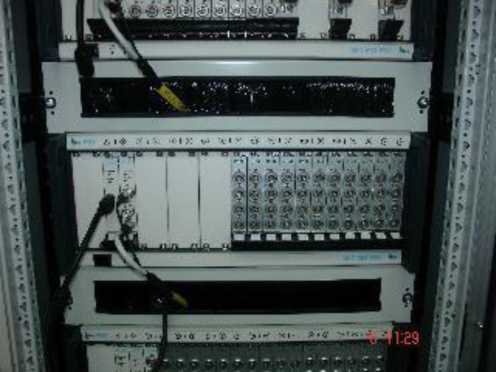

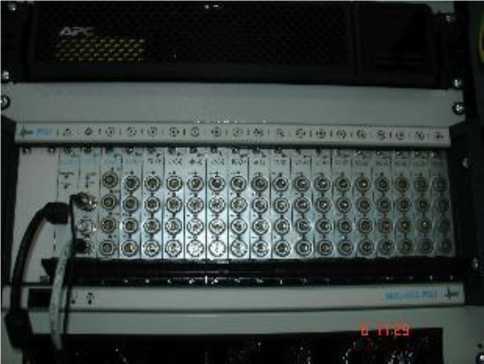

Рисунок 3 - Крейт №1 в стойке
Рисунок 4 - Крейт №2 в стойке

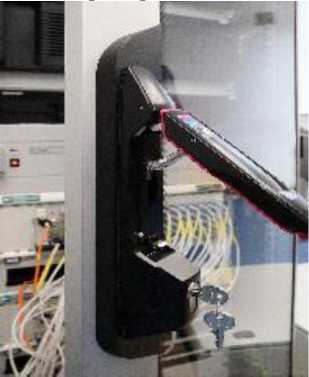

Рисунок 5 - Запирающий механизм стойки
приборной №1

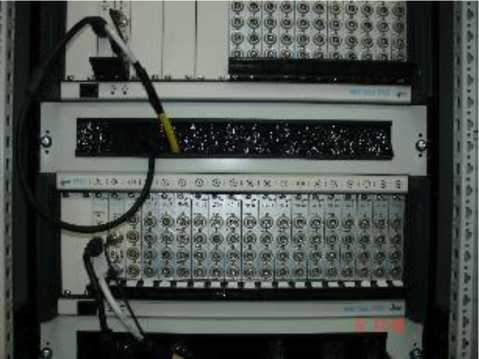

Рисунок 6 - Крейт №3 в стойке приборной

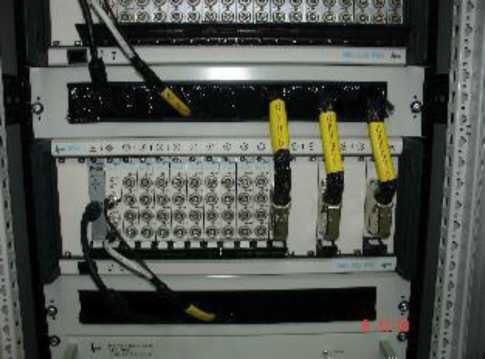

Рисунок 7 - Крейт №4 в стойке приборной
№ 1
№1

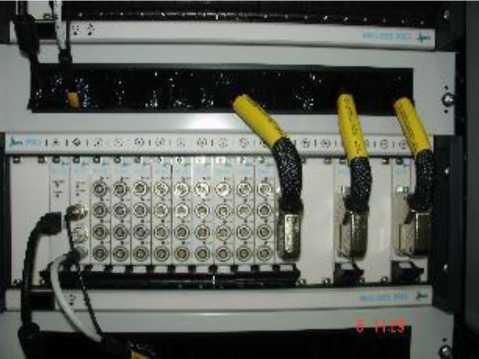

Рисунок 8 - Крейт №5 в стойке приборной
№1
Рисунок 9 - Заводская маркировка
Рисунок 10 - Приборная стойка №1. Вид задний

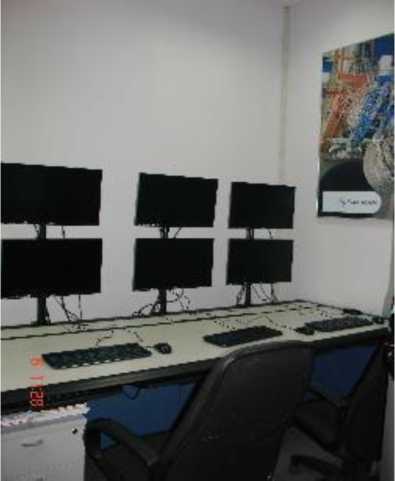

Рисунок 11 - Рабочие места операторов
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder» и программа для регистрации и экспресс обработки сигналов «MR-300».
Метрологически значимой частью ФПО является программный модуль scales.dll.
Идентификационные данные ФПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | scales.dll |
Номер версии (идентификационный номер) ПО | 1.0.0.8 |
Цифровой идентификатор ПО | 24CBC163 |
Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Основные метрологические и технические характеристики КДИИС 27-28 приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики КДИИС 27-28
Измеряемые параметры (наименование измерительных каналов) | Измеряемые величины | Диапазон измерений | Пределы допускаемой погрешности | Кол-во ИК |
ИК величины отклонения сопротивления одиночного тензометра | ||||
Величина отклонения сопротивления одиночного тензометра (Параметры: DT01 - DT120) | Изменение электрического сопротивления | от -0,67 до +0,67 Ом | у: ±0,4 % от ДИ | 120 |
продолжение таблицы 2
Измеряемые параметры (наименование измерительных каналов) | Измеряемые величины | Диапазон измерений | Пределы допускаемой погрешности | Кол-во ИК |
ИК напряжения на измерительной диагонали тензометрического датчика | ||||
Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST60) | Напряжение постоянного тока | от -10 до +10 мВ | у: ±0,5 % от ДИ | 60 |
ИК величины заряда | ||||
Величина заряда (Параметры: Q01 - Q80) | Электрический заряд | от 1 до 100000 пКл | у: ±0,5 % от ВП | 80 |
ИК амплитуды напряжения переменного тока | ||||
Амплитуда напряжения переменного тока (Параметры: U01 - U40) | Напряжение переменного тока | от 0 до 10 В | у: ±0,15 % от ВП | 40 |
ИК частоты электрического сигнала | ||||
Частота электрического сигнала (Параметры: U01_F - U10_F) | Частота электрического сигнала | от 20 до 20000 Гц | у: ±0,1 % от ВП | 10 |
П р и м е ч а н и я 1 ВП - верхний предел измерения; 2 ДИ - диапазон измерения; 3 у - приведенная погрешность. |
Таблица 3 - Технические характеристики КДИИС 27-28
Наименование характеристики | Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
Потребляемая мощность, Вт, не более: | 5400 |
Габаритные размеры составных частей средства измерений, мм, (ширинахглубинахвысота), не более: | |
- стойка приборная № 1 - стойка приборная № 2 | 610х800х2145 610x800x2145 |
Условия эксплуатации: | |
- температура воздуха, °С - верхнее значение относительной влажности воздуха при температуре 30 °С и более низких температурах, без конденсации влаги, %, не более - атмосферное давление, кПа | от +5 до +40 95 от 84 до 106 |
Показатели надежности: | |
Средняя наработка на отказ, часов | 5000 |
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов | 0,9984 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки в виде наклейки.
Таблица 4 - Комплектность средства измерений
Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) | Обозначение | Кол-во, шт./экз. |
Комплекс динамических исследований испытательных стендов №27 и №28 в составе: | БЛИЖ.401202.100.707 | 1 |
Стойка приборная № 1 | БЛИЖ.423819.006.027 | 1 |
Стойка приборная № 2 | БЛИЖ.423819.006.028 | 1 |
Комплект технологической мебели | БЛИЖ.402490.021.047 | 1 |
Операторская станция | БЛИЖ.401350.012.063-01 | 2 |
Операторская станция | БЛИЖ.401350.012.063-02 | 3 |
Станция настройки системы | БЛИЖ.401350.012.064-01 | 1 |
Комплект кабелей КДИИС | БЛИЖ.402490.018.408 | 1 |
Установленное и преднастроенное ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» | БЛИЖ.409801.006-01 | 1 |
Руководство по эксплуатации | БЛИЖ.401202.100.707 РЭ | 1 |
Формуляр | БЛИЖ.401202.100.707 ФО | 1 |
Методика поверки | - | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.707 РЭ.
