| Номер в госреестре | 90038-23 |
| Наименование СИ | Анализаторы жидкости промышленные многопараметрические |
| Обозначение типа СИ | ЭКОСТАБ ПРО |
| Изготовитель | Общество с ограниченной ответственностью "ЭКОИНСТРУМЕНТ" (ООО "ЭКОИНСТРУМЕНТ"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости промышленные многопараметрические ЭКОСТАБ ПРО (далее - анализаторы) предназначены для непрерывных измерений состава и свойств природных, питьевых, технологических, промышленных, сточных вод как по отдельности, так и в составе систем автоматического контроля сбросов и автоматизированных систем управления по следующим показателям: рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), мутности, температуры, массовой концентрации взвешенных веществ, нефтепродуктов, растворенного кислорода, озона, свободного и общего остаточного хлора, диоксида хлора, марганца, меди, никеля, кадмия, свинца, хрома, кремния, серебра, кальция, магния, натрия, калия, алюминия, цинка, железа, бора, фторидов, хлоридов, сульфидов, сульфатов, цианидов, аммония, нитратов, нитритов, фосфатов, общего азота, общего фосфора, неионогенных и анионных ПАВ, этиленгликоля, формальдегида, монохлорамина, гидразина, мышьяка, карбамида, фенола, химического потребления кислорода (ХПК), общего органического углерода (ООУ), перманганатной окисляемости (ПО), а также цветности, жесткости, щелочности и кислотности.
Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков и/или аналитических модулей и зависящих от величины измеряемых показателей с последующим расчетом с помощью встроенного программного обеспечения значений, характеризующих состав или свойства контролируемой водной среды. Измерительные датчики генерируют аналитический сигнал при непосредственном контакте с измеряемой средой, в то время как аналитические модули для получения аналитического сигнала используют физико-химические методы обработки отобранной аликвоты. И датчики, и аналитические модули, в зависимости от модели, могут быть оснащены системами автоматической очистки и калибровки.

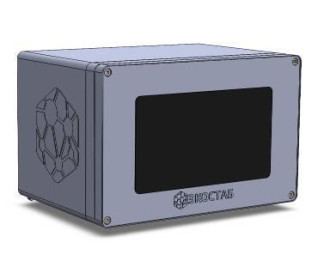

Конструктивно анализаторы состоят из унифицированного блока регистрации и управления ЭКОСТАБ ПРО (контроллера) и подключаемых к нему измерительных датчиков. Блок регистрации и управления ЭКОСТАБ ПРО (контроллер) может поставляться как в отдельном корпусе для работы с датчиками, так и в составе аналитических модулей ЭКОМАК или ЭКОМАК Лаб.
Измерительные датчики серии СТАБ могут быть проточного, погружного или вставного исполнений со сменными сенсорами.
В составе блока управления и регистрации могут использоваться модули расширения для подключения дополнительных датчиков, систем пробоподготовки, отбора проб, переключения потоков и коммуникации с внешними системами диспетчеризации и автоматизации. Особенности конструкции анализаторов в различном исполнении приведены в таблице 1.
Таблица 1 - Исполнение анализаторов
| Исполнение | Описание | Количество подключаемых датчиков | Количество аналитических модулей |
| ЭКОСТАБ ПРО | Универсальный контрольно-вычислительный блок с функциями регистрации и управления в отдельном корпусе с сенсорным ЖК экраном | до 32 | 0 |
| ЭКОСТАБ ПРО мини | Универсальный контрольно-вычислительный блок без функций регистрации с ЖК экраном и клавиатурой для установки на DIN рейке | до 8 одного типа | 0 |
| ЭКОСТАБ ПРО лайт | Контрольно-вычислительный блок для датчиков рН-СТАБ, мВ-СТАБ, кондуСТАБ, ионоСТАБ, дезиСТАБ с ЖК-экраном и клавиатурой | до 3 | 0 |
| ЭКОСТАБ ПРО ЭКОМАК | Блок регистрации и управления, монтируемый в верхний отсек аналитического модуля ЭКОМАК | до 32 | до 4 |
| ЭКОСТАБ ПРО ЭКОМАК Лаб | Блок регистрации и управления, интегрированный в аналитический модуль ЭКОМАК Лаб | 0 | до 4 |
Применяемые в составе анализаторов ЭКОСТАБ ПРО датчики и аналитические модули, их обозначения и особенности приведены в таблицах 2 - 9.
Таблица 2 - Описание датчиков и аналитических модулей, подключаемых к ЭКОСТАБ ПРО
| Серия датчиков | Наименование датчиков / аналитических модулей | Описание | Назначение и особенности |
| x-СТАБ | рН-СТАБ-I | Комбинированные рН-электроды в корпусе 12мм длиной от 120 до 425мм с резьбой PG13.5 с опционально встроенным термодатчиком | Для контроля рН водных и частично водных сред в различных технологических процессах |
| рН-СТАБ-II | Комбинированные рН-электроды в защищенном корпусе с резьбовым соединением с опционально встроенным термодатчиком | Для контроля рН питьевых, природных, технических и сточных вод в различных технологических процессах и экомониторинге | |
| рН-СТАБ-Ш | Дифференциальные датчики рН в защищенном корпусе с резьбовым соединением и со встроенным термодатчиком | Для контроля рН в сложных условиях в присутствии сульфидов, фторидов и в негомогенных средах | |
| мВ -СТАБ-I | Комбинированные ОВП-электроды в корпусе 12мм длиной от 120 до 425мм с резьбой PG13.5 с опционально встроенным термодатчиком | Для контроля окислительновосстановительного потенциала водных и частично водных сред в различных технологических процессах | |
| мВ-СТАБ-II | Комбинированные ОВП-электроды в защищенном корпусе с резьбовым соединением с опционально встроенным термодатчиком | Для контроля окислительновосстановительного потенциала питьевых, природных, сточных и технических вод в различных технологических процессах | |
| т-СТАБ | Датчик температуры резистивного типа в защищенном корпусе с резьбовым соединением | Для контроля температур в различных технологических процессах | |
| кондуСТАБ | кондуСТАБ-I | Датчики проводимости в двухэлектродные в защищенном корпусе с резьбовым соединением и со встроенным термодатчиком | Для контроля удельной электропроводности питьевых, природных, технических и сточных вод в различных технологических процессах и экомониторинге |
| кондуСТАБ-П | Датчики проводимости в четырехэлектродные в защищенном корпусе с резьбовым соединением и со встроенным термодатчиком | Для контроля удельной электропроводности в широком диапазоне значений в различных технологических процессах и экомониторинге | |
| кондуСТАБ-Ш | Датчики проводимости в индуктивного типа в корпусе из химически стойкого полимера соединением и со встроенным термодатчиком | Для контроля широкого диапазона удельной электропроводности химических растворов, сточных вод, агрессивных сред. |
| Серия датчиков | Наименование датчиков / аналитических модулей | Описание | Назначение и особенности |
| турбиСТАБ | турбиСТАБ-I | Датчики мутности и взвешенных веществ, монтируемые в проточную камеру с опциональной системой автоочистки | Для контроля питьевых, природных, технических и очищенных сточных вод в различных технологических процессах и экомониторинге |
| турбиСТАБ-II | Универсальные датчики мутности и взвешенных веществ погружного типа с опциональной автоочисткой | Для контроля питьевых, природных, технических и сточных вод, включая агрессивные среды и пульпы | |
| турбиСТАБ-Ш | Высокоточные датчики мутности и взвешенных веществ проточного типа с опциональной автоочисткой и контролем ХПК/ООУ/ПО и/или цветности | Специализированная версия со встроенной проточной камерой для контроля питьевой и особо чистой воды в низком диапазоне значений мутности | |
| оксиСТАБ | оксиСТАБ-I | Погружные датчики растворенного кислорода оптического типа базовой комплектации | Применяются для рыбохозяйств и экологического мониторинга, могут монтироваться в проточные камеры |
| оксиСТАБ -II | Промышленные погружные датчики растворенного кислорода со сменными люминофорными насадками повышенного ресурса | Специальная версия для контроля сточных воды и сложных условий эксплуатации | |
| оксиСТАБ-III | Высокоточные датчики растворенного кислорода в корпусе 12мм длиной от 120 до 425мм с резьбой PG13.5 для подключения к процессу | Специализированная версия для контроля низких содержаний кислорода, для энергетики, пищевой и биофармацевтической промышленности | |
| дезиСТАБ | дезиСТАБ-I | Амперометрический датчик свободного или общего остаточного хлора | Предназначены для контроля процессов водоподготовки и обеззараживания воды, имеют защищенный корпус для установки в проточную камеру, встроенный термодатчик, сменный кабель |
| дезиСТАБ-II | Амперометрический датчик диоксида хлора | ||
| дезиСТАБ-III | Амперометрический датчик озона | ||
| ионоСТАБ | ионоСТАБ-I | Датчик с ионоселективными электродами (ИСЭ) для определения аммония, нитратов, калия, хлоридов или фторидов в сточных водах | В зависимости от задачи, датчик может комплектоваться разным числом ИСЭ, в том числе рН, имеет встроенный электрод сравнения и термодатчик, используется для контроля природных, технологических и сточных вод |
| Серия датчиков | Наименование датчиков / аналитических модулей | Описание | Назначение и особенности |
| мультиСТАБ | мультиСТАБ | Многопараметровый зонд погружного типа со сменными датчиками для определения проводимости, мутности, рН, ОВП, растворенного кислорода, взвешенных веществ, нитратов, аммония, хлоридов, температуры | Используется в экологическом мониторинге природных вод, а также для контроля питьевых и очищенных сточных вод |
| оптиСТАБ | оптиСТАБ-I | Оптические датчики для установки в проточные камеры или со встроенными проточными камерами на 1-2 параметра с опциональной системой автоочистки | Датчики имеют корпус из нержавеющей стали и предназначены для измерения ХПК, ООУ, NO3, NO2, цветности, мутности, взвешенных веществ. В значимости от задачи датчики могут программного ограничивать перечень измеряемых показателей и диапазоны измерения при контроле питьевых, природных, технических и сточных вод, в различных технологических процессах и для экомониторинга. |
| оптиСТАБ-П | Универсальный оптический датчик погружного типа для определения до 4 параметров с опциональной системой автоочистки | ||
| оптиСТАБ-Ш | Высокоточный оптический датчик погружного типа с опциональной системой автоочистки, регулируемым оптическим зазором для определения до 8 показателей | ||
| оилСТАБ | оилСТАБ-I | Базовый датчик контроля нефтепродуктов для проточных камер со светодиодным источником и опциональной системой автоочистки | Люминесцентные датчики нефтепродуктов применяются при контроле питьевых, природных, технических и сточных вод, в различных технологических процессах и в экомониторинге, для определения наличие ПАУ (полициклических ароматических соединений) как маркеров присутствия нефтепродуктов в водной среде с расчетом концентрации по ГСО. |
| оилСТАБ-II | Погружной датчик контроля нефтепродуктов расширенного диапазона со светодиодным источником, олеофобным покрытием оптики и опциональной автоочисткой | ||
| оилСТАБ-Ш | Высокоточный УФ-люминесцентный датчик нефтепродуктов погружного типа с импульсной УФ-лампой с компенсацией вешнего освещения, олеофобным покрытием оптики и опциональной автоочисткой |
| Серия датчиков | Наименование датчиков / аналитических модулей | Описание | Назначение и особенности |
| ЭКОМАК или ЭКОМАК лаб | ЭКОмак-I | Аналитический модуль фотометрического типа со специализированной высокоточной оптикой | Используется для определения марганца (Mn), меди (Cu), кадмия (Cd), свинца (Pb), хрома (Cr), никеля (Ni), кремния (Si) |
| ЭКОмак-II | Аналитический модуль фотометрического типа со стандартной оптикой | Используется для определения алюминия (Al), цинка (Zn), бора (B), железа (Fe), аммония (NH4), нитритов (NO2), нитратов (NO3) фосфатов (PO4), сульфидов (S) цианидов (CN) | |
| ЭКОмак-Ш | Аналитический модуль фотометрического типа со стандартной оптикой и системами разложения / экстракции пробы | Используется для определения азота общего (TN), фосфора общего (TP), этиленгликоля, формальдегида, неионогенных ПАВ (СПАВ-Н), анионных ПАВ (СПАВ-А), нефтепродуктов | |
| ЭКОмак-IV | Аналитический модуль потенциометрического типа | Используется для определения кальция (Ca), магния (Mg), фторидов, (F), хлоридов (Cl), бромидов (Br), натрия (Na), калия (K), серебра (Ag) | |
| ЭКОмак-V | Аналитический модуль фотометрического типа с прямым вводом реагентов в поток образца | Используется для определения мышьяка, гидразина, монохлорамина, остаточного хлора (общего и свободного), диоксид хлора, озона | |
| ЭКОмак-VI | Аналитический модуль фотометрического типа многоволновой | Используется для определения сульфатов, карбамида, фенола, цветности, мутности, химического потребления кислорода (ХПК), бихроматной и перманганатной окисляемости (ПО), общего органического углерода (ООУ) | |
| ЭКОмак-T | Аналитический модуль титриметрического типа | Используется для определения щелочности, кислотности, жесткости |
Анализаторы ЭКОСТАБ ПРО также могут быть оснащены датчиками уровня/расхода утверждённых типов для расчетов нагрузок по определяемым показателям.
Маркировочная этикетка наносится на боковую панель контроллера и на боковую панель корпуса аналитического модуля ЭКОМАК в виде наклейки.
Маркировочная этикетка содержит информацию о наименовании, производителе и заводском номере анализатора. Заводской номер анализатора имеет цифровой или буквенноцифровой формат.
Каждому датчику присвоен собственный заводской номер, имеющий цифровой или буквенно-цифровой формат. Заводской номер датчика отображен на соединительном кабеле или корпусе датчика методом наклейки, а также приведен в паспорте.
ЭКОСТАБ ПРО
артикул: ЭКОСТАБ-ОООО.ОО
заводской №: ЭСО-0000000-01 230+11В, 50/60 Гц, 90ВА Д
