| Номер в госреестре | 90040-23 |
| Наименование СИ | Счётчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | ЭСИ730 |
| Изготовитель | Общество с ограниченной ответственностью "ЭНЕРГОСТРОЙИНЖИНИРИНГ" (ООО "ЭНЕРГОСТРОЙИНЖИНИРИНГ"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 16 лет (для счётчиков классов точности 1 и 2) и 10 лет (для счётчиков класса точности 0,5S) |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии трехфазные многофункциональные ЭСИ730 (далее -счётчики) предназначены для измерений, учета активной и реактивной (или только активной) электрической энергии прямого и обратного направлений, активной и реактивной электрической мощности в трехфазных трех- четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, силы и напряжения переменного тока, частоты сети переменного тока и хода часов.
Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и силы переменного тока по фазам с последующим вычислением микроконтроллером активной и реактивной электрической энергии и мощности суммарно и по фазам, а также других параметров сети: частоты сети переменного тока, среднеквадратических значений фазного напряжения переменного тока и силы переменного тока.
Счётчики предназначены для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.
Область применения счётчиков - учет электроэнергии на промышленных предприятиях, бытовых и производственных помещений и объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).
Конструктивно счётчики имеют в своем составе: датчики тока и напряжения, микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации, датчики температуры внутри счётчиков, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиочастотными электромагнитными полями .
В состав счётчиков в зависимости от исполнения могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний.
Для передачи результатов измерений и информации в измерительные системы, связи со счётчиками с целью их обслуживания и настройки в процессе эксплуатации, в счётчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:
- радиоинтерфейс (радиомодуль RF - 433 МГц, опционально);
- интерфейс оптического типа;
- интерфейс передачи данных PLC (опционально);
- интерфейс передачи данных RS-485;
- интерфейс GSM/GPS (опционально);
- импульсное выходное устройство электрическое.
Счётчики осуществляют учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт осуществляется нарастающим итогом, раздельно для потреблённой и генерируемой энергии, суммарно и раздельно по четырем тарифам в соответствии с задаваемыми условиями тарификации.
Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам:
- текущую дату и время;
- параметры тарификации;
- текущие значения электрических параметров (напряжение, ток, частота, коэффициент мощности);
- данные по счетчикам потребленной электроэнергии;
- заводские параметры (заводской номер, идентификационные данные программного обеспечения);
- технологическую информацию (настройки интерфейсов).
Структура условного обозначения исполнений счётчиков:
ЭСИ730 S22 Х -XX -XX -XXX -X -X/Х
Класс точности по активной и реактивной энергии:
0,5S или 1 по активной энергии
_____1 или 2 по реактивной энергии____________
Дополнительные опции:
__________R - управление нагрузкой________________
Тип модуля связи:
PLC - PLC модем
____________GSM - GSM модем_________________
Ток базовый (максимальный), А:
1(10; 100) __________________________5(10; 100)____________________________________
Номинальное напряжение:
3x57,7/100 V
____________________________3x230/400 V____________________________
Тип подключения:
Н - Косвенное подключение через трансформаторы напряжения и тока L - Косвенное подключение через ______________________________трансформатор тока____________________
____________________________________Конструктивное исполнение счетчика_____
Наименование счетчика
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид счётчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Схема мест ограничения доступа к местам настройки (регулировки) представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

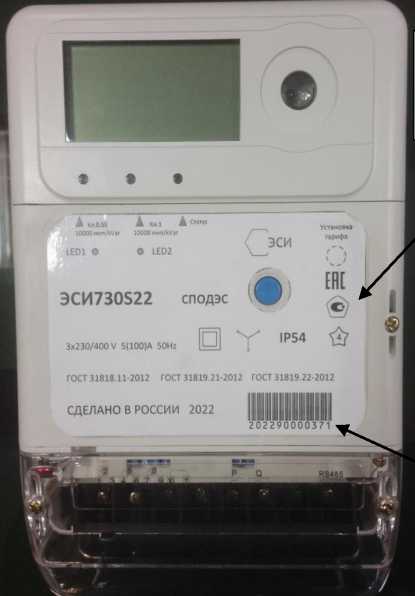

Рисунок 1 - Общий вид счетчика с указанием, места нанесения знака утверждения типа, места нанесения заводского номера
Пломба с нанесением знака поверки

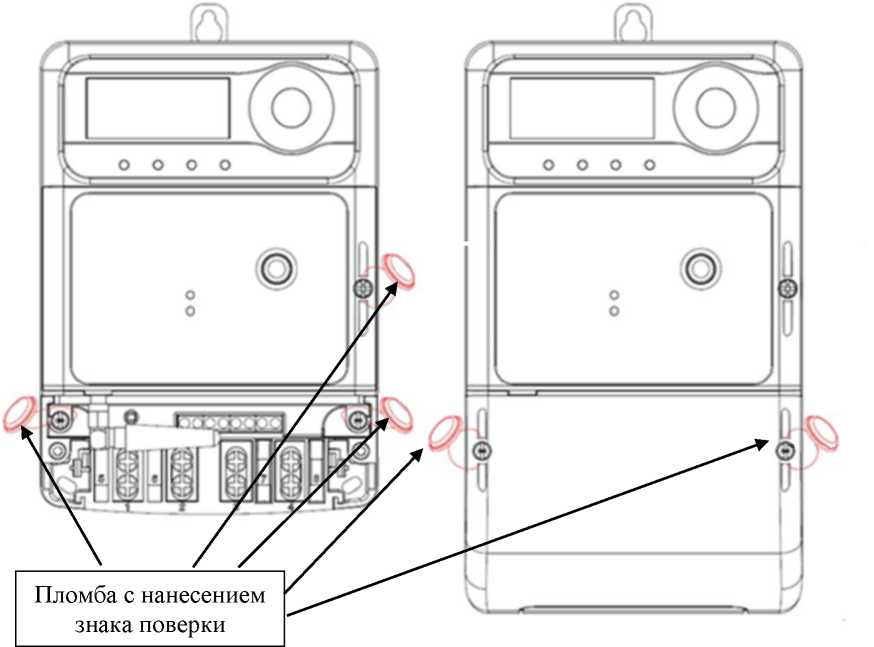

Рисунок 2 - Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Цвет корпуса счетчиков может отличаться и может быть белым, серым или их комбинацией.
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО является метрологически значимым.
Метрологические характеристики счётчиков нормированы с учетом влияния ПО.
Встроенное программное обеспечение, калибровочные коэффициенты и измеренные данные защищены аппаратной защитой записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен устанавливаемым паролем.
Обслуживание счётчиков производится с помощью специализированного программного обеспечения (далее - СПО) «MeterView».
СПО является метрологически незначимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | MeterView |
| Номер версии (идентификационный номер ПО) | V3.0.60.307 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное/линейное напряжение Uф.ном/ Uл.ном, В | 230/400, 57,7/100 |
| Установленный рабочий диапазон напряжения, В | от 0,75 • Uф.ном до 1,15 • Uф.ном |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В | от 0,9 • Uф.ном до 1,1 • Uф.ном |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % | ±0,5 |
| Базовый ток для счётчиков непосредственного включения Iб, А | 1; 5 |
| Номинальный ток для счётчиков включения через трансформаторы тока Iном, А | 1; 5 |
| Максимальный ток для счетчиков непосредственного включения Iмакс, А | 10; 100 |
| Максимальный ток для счетчиков включения через трансформаторы тока Iмакс, А | 10 |
| Номинальная частота сети переменного тока, Гц | 50 |
| Диапазон измерений частоты сети переменного тока, Гц | от 47,5 до 52,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты сети переменного тока, Гц | ±0,05 |
| Диапазон измерений среднеквадратических значений силы переменного тока, А: - для счётчиков непосредственного включения - для счётчиков включения через трансформаторы тока | от 0,05 • Iб до Iмакс от 0,02 • Iном до Iмакс |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % - для счётчиков включения через трансформаторы тока класса точности 0,5S при измерении активной электрической энергии - свыше 0,05 • Iном до Iмакс - от 0,02 • Iном до 0,05 • Iном включ. - для счётчиков непосредственного включения класса точности 1 при измерении активной электрической энергии - свыше 0,2 • Iб до Iмакс - от 0,05 • Iб до 0,2 • Iб включ. | ±1,0 ±1,5 ±2,0 ±3,0 |
| Наименование характеристики | Значение |
| Класс точности счётчиков при измерении активной электрической энергии и активной электрической мощности: - ГОСТ 31819.21-2012 1)1 - ГОСТ 31819.22-2012 2) | 1 0,5S |
| Класс точности счётчиков при измерении реактивной электрической энергии и реактивной электрической мощности по ГОСТ 31819.23-2012 3) | 1; 2 |
| Стартовый ток (чувствительность), А, не более: - для активной электрической энергии по ГОСТ 31819.21-2012 для счётчиков класса точности 1 непосредственного включения; - для активной электрической энергии по ГОСТ 31819.22-2012 для счётчиков класса точности 0,5S включаемых через трансформаторы тока; - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков класса точности 1 включаемых через трансформаторы тока; - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков класса точности 2 непосредственного включения | 0,004 • Iб 0,001 • Iном 0,002 • Iном 0,005 • Iб |
| Постоянная счетчика по активной электрической энергии, имп/(кВт^ч) | 10000 |
| Постоянная счетчика по реактивной электрической энергии, имп/(квар^ч) | 10000 |
| Ход часов при наличии напряжения питания, с/сут, не более | ±0,5 |
| Ход часов при отсутствии напряжения питания, с/сут, не более | ±1,0 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +21 до +25 от 30 до 80 |
| |( Диапазон измерений активной электрической мощности, характеристики точности при измерении активной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; 2) Диапазон измерений активной электрической мощности, характеристики точности при измерении активной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 0,5 S соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012; 3) Диапазон измерений реактивной электрической мощности, характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 1 и 2 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 1 и 2 по ГОСТ 31819.23-2012. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот электропитания, Гц | от 47,5 до 52,5 |
| Полная мощность, потребляемая каждой цепью напряжения, В^А, не более | 10 |
| Активная мощность, потребляемая каждой цепью напряжения, Вт, не более | 4 |
| Полная мощность, потребляемая каждой цепью тока, В^А, не более | 4 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 220x120x85 |
| Масса, кг, не более | 1,8 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более | от -25 до +55 98 |
| Средняя наработка на отказ, ч | 320000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счётчика любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик электрической энергии трехфазный многофункциональный ЭСИ730 | В соответствии со структурой условного обозначения исполнений счётчиков | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе №3 «Устройство и работа» руководства по эксплуатации
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.63-001-55858388-2022 «Счётчики электрической энергии трехфазные многофункциональные ЭСИ730. Технические условия».
| Зарегистрировано поверок | 613 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
