| Номер в госреестре | 90042-23 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | ЭКОСТАБ |
| Изготовитель | Apera Instruments Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости ЭКОСТАБ (далее - анализаторы), предназначены для автоматических измерений электродвижущей силы электродных систем (далее - ЭДС), температуры, массовой концентрации растворенного в воде кислорода, показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (далее - ОВП), удельной электрической проводимости (далее - УЭП), общей минерализации (условно по NaCl), мутности водных растворов.
Принцип действия канала измерения рН, ОВП- потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения в датчике, при погружении их в анализируемый водный раствор.
Принцип действия измерительного канала УЭП и общей минерализации (условно по NaCl) основан на измерении сопротивления между электродами в кондуктометрическом датчике, возникающем при погружении в анализируемую среду.
Принцип действия измерительного канала температуры основан на преобразовании электрического сигнала от датчика, сопротивление которого изменяется при изменении температуры жидкости, пропорционально измеряемой температуре.
Принцип действия каналов измерений массовой концентрации растворенного в воде кислорода и мутности - оптический.
Принцип действия измерительного канала ЭДС основан на измерении разности потенциалов между электродами в датчике, возникающем при погружении в анализируемую среду.
В анализаторах предусмотрена автоматическая термокомпенсация измерений.
Анализаторы выпускаются в тридцати девяти модификациях: РН231, РН241, РН2101, PH211, PH211F, PH211S, PH2111, PH2121, PH2131, РН201, РН221, PH221F, PH221S, EC212, EC202, EC222, EC232, EC242, EC2102, EC2112, EC2122, EC2132, SLT207, TDS206, РС223, РС213, РС243, РС233, РС2113, РС2123, РС2133, ORP215, ORP225, DO234, DO244, TB250, TB251, TB260, TB261.
Модификации отличаются конструкцией, внешним видом, измерительными каналами и диапазонами измерений. Анализаторы модификаций DO234, DO244 имеют измерительные каналы массовой концентрации растворенного кислорода и температуры, модификаций РН201 - измерительные каналы pH и температуры, модификаций РН211, PH211F, PH211S РН221, PH221F, PH221S- измерительные каналы pH, ОВП и температуры, модификаций РС243, РС2113, РС2123, РС2133, РС233 - измерительные каналы pH, ОВП, УЭП, ЭДС и температуры, модификаций ORP215, ORP225 - измерительные каналы ОВП и температуры, модификаций EC202, EC212, EC222, EC232, EC242, EC2102, EC2112, EC2122, EC2132 - измерительные каналы УЭП и температуры, модификаций SLT207, TDS206 - измерительные каналы общей минерализации (условно по NaCl) и температуры, модификаций TB250, TB251, TB260, TB261 -измерительный канал мутности, модификаций РН231, РН241, РН21О1, PH2111, PH2131, PH2121 - измерительные каналы pH, ОВП, ЭДС и температуры, модификации РС213, РС223 -измерительные каналы pH, ОВП, УЭП и температуры.
Анализаторы модификаций РН2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133, EC232, EC242, РН231, РН241, РС243, РС233, DO234, DO244 состоят из микропроцессорного блока и подключаемых к нему датчиков (электродов). На лицевой панели микропроцессорного блока нанесено обозначение модификации, расположены органы управления и жидкокристаллический дисплей, отображающий измерительную информацию. На торце микропроцессорного блока расположены разъемы для подключения измерительных электродов (датчиков) и адаптера переменного тока (для анализаторов модификаций РН2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133).
Анализаторы модификаций РН201, PH211, PH211F, PH211S, РН221, PH221F, PH221S, EC202, EC212, EC222, SLT207, TDS206, РС223, РС213, ORP215, ORP225, представляют собой портативные приборы со встроенными датчиками, на лицевой панели которых нанесено обозначение модификации и расположены органы управления и жидкокристаллический дисплей, отображающий измерительную информацию.
Анализаторы модификаций TB250, TB251, TB260, TB261 выполнены в едином корпусе, на лицевой панели которого нанесено обозначение модификации и размещены органы управления и жидкокристаллический дисплей, отображающий измерительную информацию, а также откидная крышка для доступа к аналитической ячейке, где размещается емкость с анализируемой жидкостью.
На корпусе анализатора (модификации РН201, РН211, PH211F, PH211S, РН221, PH221F, PH221S, EC212, EC202, EC222, SLT207, TDS206, РС223, РС213, ORP215, ORP225, TB250, TB251, TB260, TB261) или микропроцессорного блока анализатора (модификации РН2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133, EC232, EC242, РН231, РН241, РС243, РС233, DO234, DO244) нанесена надпись «ЭКОСТАБ». Цвет корпуса анализатора (микропроцессорного блока анализатора) может быть выполнен в цвете, отличном от представленных на рисунке 1.
Заводской номер анализатора в зависимости от модификации содержит набор от девяти до шестнадцати арабских цифр и может включать в себя от одной до трех заглавных букв латинского алфавита. Заводской номер наносится методом печати на клеевую этикетку, размещенную на задней части корпуса анализатора (микропроцессорного блока анализатора). Заводской номер датчиков наносится на корпус методом шелкографии или на провод в виде запаянной этикетки.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру микропроцессорного блока. Сведения о заводских номерах датчиков, входящих в состав средства измерений, указываются в паспорте.
Общий вид анализаторов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения заводского номера на примере анализатора модификации PH241 представлено на рисунке 2.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.

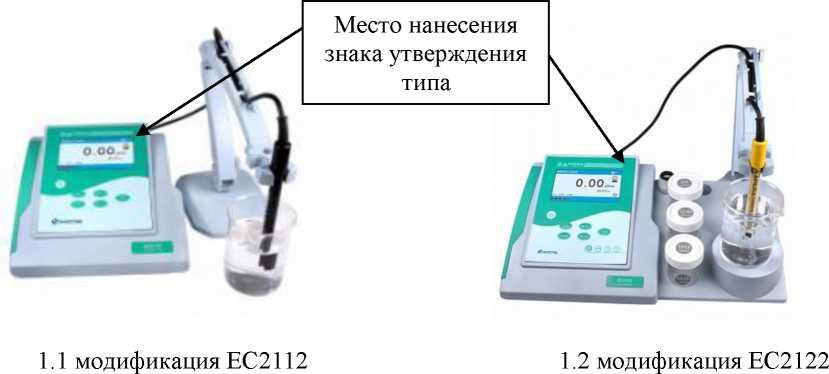

1.3 модификация ЕС2132
1.4 модификация ЕС2102

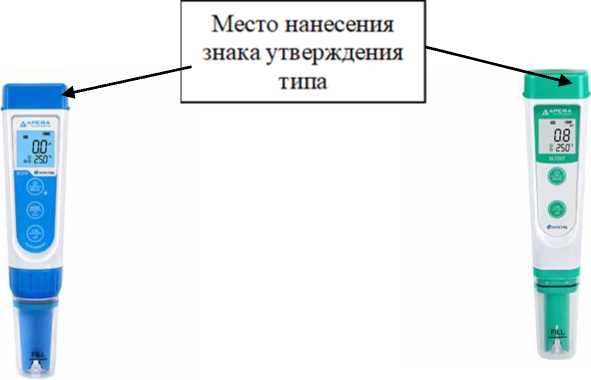

Место нанесения знака утверждения

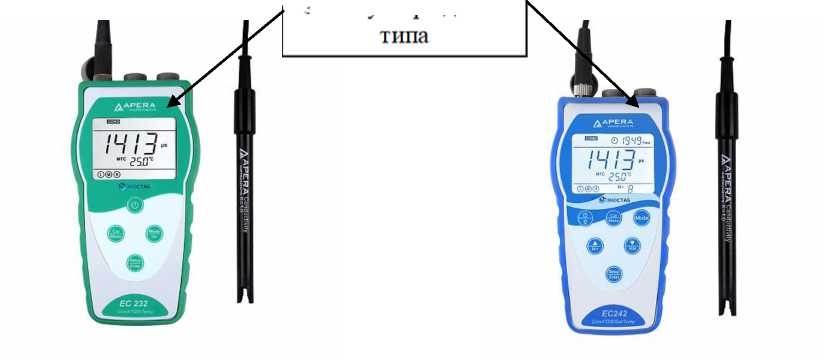

1.5 модификация ЕС232
модификация ЕС242
1.6
1.7 модификации ЕС212, РН211, РН211F,
1.8 модификации SLT207, ЕС202, TDS206,
1.9 модификация РН231
__________1.10 модификация PH211S, PH221S
Место нанесения
знака утверждения типа
1.11 модификация РС2123
1.12 модификация РС2113
1.14 модификация РС243
1.13 модификация РС2133
1.15 модификация РН2101
6 модификация РН2121
1.17 модификация РН2131
1.18 модификация РН2111

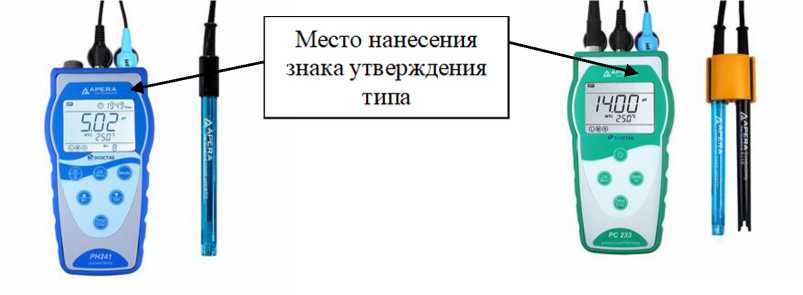

1.19 модификация РН241
1.20 модификация РС233
1.22 - модификация ORP215
1.21 модификация ЕС222
Место нанесения знака утверждения
1.23 - модификация DO244
1.24 - модификация DO234
1.25 модификации PH221, PH221F, ORP225
1.26 модификация PC223
1.27 модификация TB250, TB251
1.28 модификация TB260, TB261

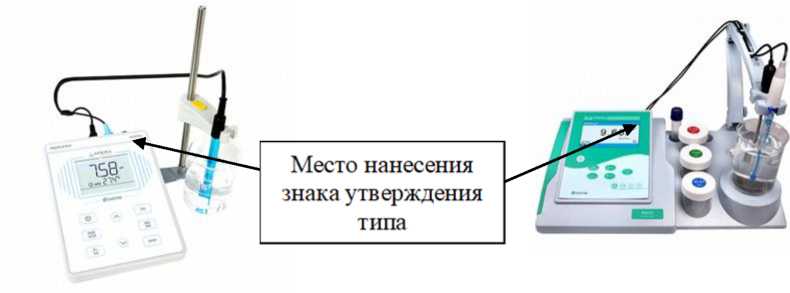

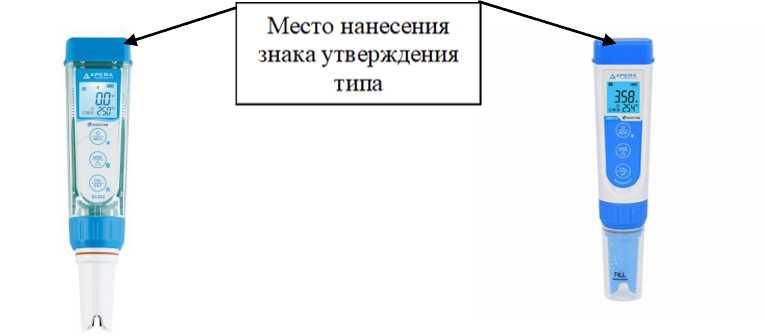

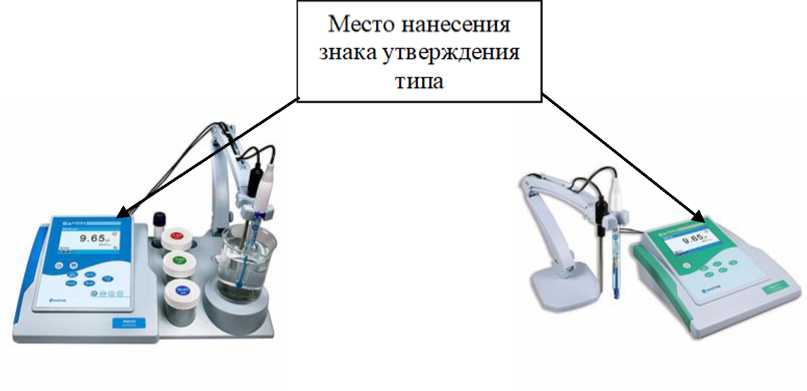

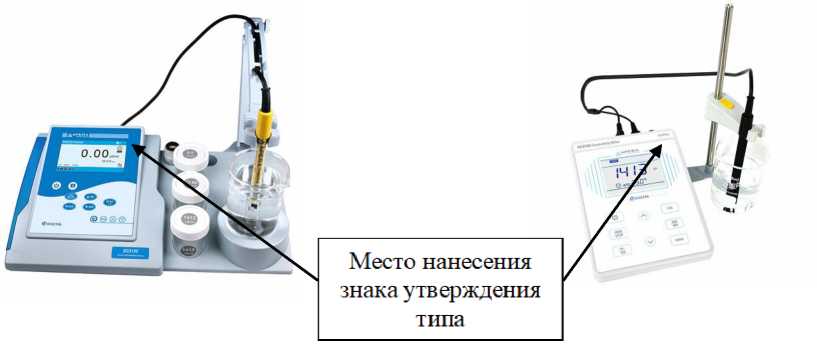

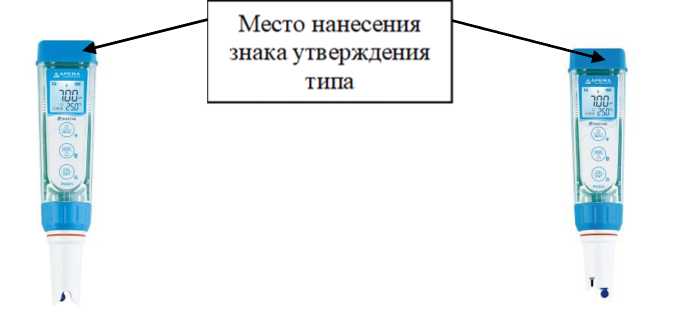

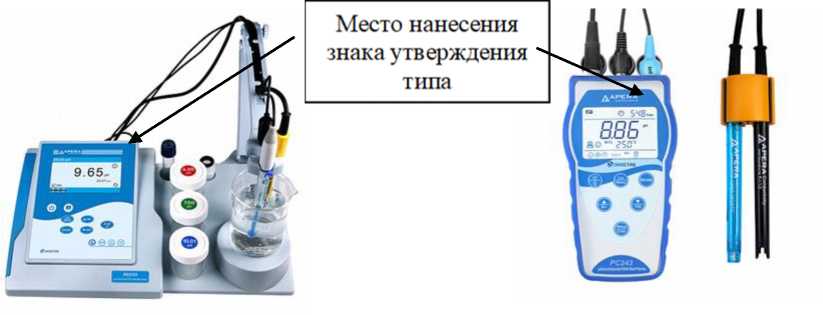

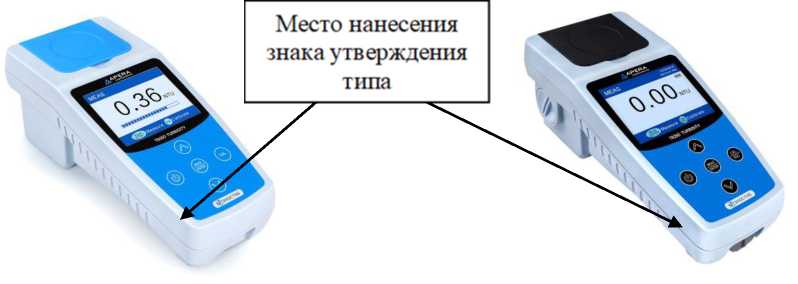

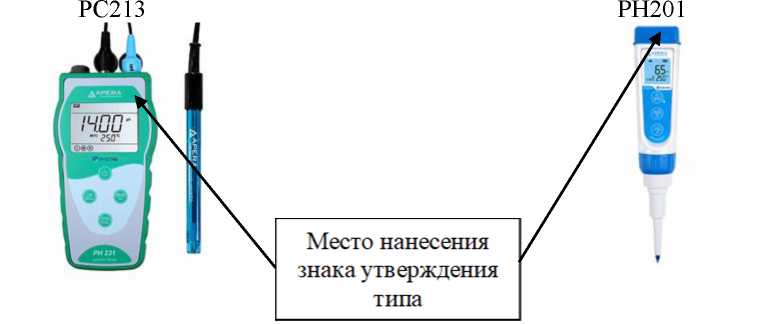

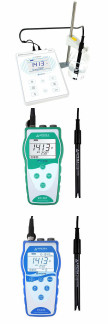

Рисунок 1 Общий вид анализаторов жидкости ЭКОСТАБ с указанием места нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Внешний вид задней панели микропроцессорного блока анализатора жидкости ЭКОСТАБ модификации PH241 с указанием места нанесения и формата заводского номера
Анализаторы имеют встроенное программное обеспечение, предназначенное для их настройки, обработки, хранения и визуализации результатов измерений, диагностики состояния измерительных электродов (датчиков).
Программное обеспечение устанавливается на анализаторы в процессе его производства и защищено от доступа и изменениям пользователем, не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | - |
| Номер версии (идентификационный номер), не ниже | 1.00 |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C модификации РН231, РН241, PH2111, PH2121, PH2131, РС243, РС233, РС2113, РС2123, РС2133 | от 0 до +100 |
| модификации РН2101, РН201, PH211, PH211F, PH211S, РН221, PH221F, PH221S, EC212, EC202, EC222, EC232, EC242, EC2102, EC2112, EC2122, EC2132, SLT207, TDS206, РС223, РС213, ORP215, ORP225, DO234, DO244 | от 0 до +50 |
| Пределы допускаемой абсолютной погрешности измерительного канала температуры, °C | ±1 |
| Диапазон измерений pH модификации РН231, РН241, РН21О1, PH2111, PH2121, PH2131, РС233, РС243, РС2113, РС2123, РС2133, РН211, PH211F, PH211S, РН221, PH221F, PH221S | от 1 до 14 |
| модификации РН201, РС213, РС223 | от 1 до 12 |
| Пределы допускаемой абсолютной погрешности измерительного канала pH модификации РН231, РН241, PB2101, PH2111, PH2121, PH2131, РС233, РС243, РС2113, РС2123, РС2133 | ±0,03 |
| модификация РН201 | ±0,2 |
| модификации РН211, PH211F, PH211S, РН221, PH221F, PH221S, РС213, РС223 | ±0,1 |
| Диапазон измерений ОВП, мВ модификации РН241, PB2101, PH2111, PH2121, PH2131, РС243, РС2113, РС2123, РС2133 | от -128 до 1272 |
| модификации PH211, PH211F, PH211S, РН221, PH221F, PH221S, РН231, РС233, ORP215, ORP225, РС223, РС213 | от -128 до 999 |
| Пределы допускаемой абсолютной погрешности измерительного канала ОВП, мВ | ±10 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений УЭП, мкСм/см модификации EC232, EC242, EC2102, EC2112, EC2122, РС233, РС243, РС2113, РС2123 модификации EC2132, РС2133 модификации EC202, ЕС212, EC222, РС223, РС213 | от 0,8 до 20 включ. св. 20,0 до 200 включ. св. 200 до 2000 включ. св. 2000 до 20000 включ. св. 20000 до 200000 от 0,8 до 20 включ. св. 20,0 до 200 включ. св. 200 до 2000 включ. св. 2000 до 20000 включ. св. 20000 до 200000 включ. св. 200000 до 1000000 от 0,8 до 200 включ. св. 200 до 2000 включ. св. 2000 до 20000 |
| Пределы допускаемой приведенной1 погрешности измерительного канала УЭП, % модификации EC232, EC242, EC2102, EC2112, EC2122, РС233, РС243, РС2113, РС2123 модификации EC2132, РС2133 модификации EC222, ЕС212, EC202, РС223, РС213 | ±1 ±0,5 ±2 |
| Диапазон измерений общей минерализации (условно по NaCl), мг/дм3 модификация TDS206 модификации SLT207 | от 0 до 100 включ. св. 100 до 1000 включ. св.1000 до 10000 от 0 до 10000 |
| Пределы допускаемой приведенной1 погрешности измерительного канала общей минерализации (условно по NaCl), % | ±2 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 модификации DO234, DO244 | от 0 до 20 |
| Пределы допускаемой приведенной1 погрешности измерительного канала массовой концентрации растворенного кислорода, % | ±2 |
| Диапазон измерений мутности, ЕМФ модификации TB250, TB251, TB260, TB261 | от 0,2 до 50 включ. св. 50 до 1000 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона измерений) погрешности измерительного канала мутности в диапазоне от 0,2 до 50 ЕМФ, % | ±6 |
| Пределы допускаемой основной относительной погрешности измерительного канала мутности в диапазоне св. 50 до 1000 ЕМФ, % | ±6 |
| Пределы допускаемой дополнительной погрешности измерительного канала мутности от изменения температуры анализируемой среды в диапазоне рабочих условий эксплуатации, на каждые 5 °С, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Диапазон измерений ЭДС, мВ модификации РН241, PB2101, PH2111, PH2121, PH2131, РС243, РС2113, РС2123, РС2133 модификации РС233, РН231 | от -2000 до 2000 от -1000 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ модификации РН241, PB2101, PH2111, PH2121, PH2131, РС243, РС2113, РС2123, РС2133 модификации РС233, РН231 | ±4 ±2 |
| Нормальные условия измерения для измерительного канала мутности: температура анализируемой жидкости, °С | 20±5 |
| 1 Нормирующее значение приведенной погрешности - разность между максимальным и минимальным (верхним и нижним) значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание: | |
| напряжение, В | |
| - от адаптера модификации РН2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133 | 9 |
| - от батарей типа AA модификации EC242, РН241, РС243, DO234, DO244, РН231, EC232, PC233 | 4,5 |
| - от батарей типа ААА модификации, РН201, РН211, PH211F, PH211S, РН221, PH221F, PH221S, EC212, EC202, EC222, SLT207, TDS206, РС223, РС213, ORP215, ORP225, TB250, TB251 | 3 |
| - от аккумулятора модификации TB260, TB261 | 3,7 |
| Потребляемая мощность, В^А, не более | 10 |
| Габаритные размеры, мм, не более Модификации PH211, PH211F, PH211S, РН221, PH221F, PH221S, РС223, РС213, ORP215, ORP225, ЕС212, EC222 | 40 40 |
| -длина | |
| -ширина | 178 |
| -высота | |
| Модификации DO234, DO244, РН231, EC232, PC233, РН241, EC242, PC243 | 88 |
| -длина | 33 |
| -ширина | 170 |
| -высота | |
| Модификации РН2131, EC2132, PC2133 | |
| -длина | 235 |
| -ширина | 360 |
| -высота | 100 |
| Модификации РН2121, EC2122, PC2123, РН2111, EC2112, PC2113 | |
| -длина | 215 |
| -ширина | 195 |
| высота | 100 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Модификации РН2101, EC2102 -длина | 235 |
| -ширина | 240 |
| -высота | 103 |
| Модификации SLT207, TDS206, PH201, EC202 -длина | 178 |
| -ширина | 31 |
| -высота | 40 |
| Модификации TB250, TB251, TB260, TB261 -длина | 203 |
| -ширина | 90 |
| -высота | 80 |
| Масса, кг, не более Модификации PH211, PH211F, PH211S, РН221, PH221F, PH221S, РС223, РС213, ORP215, ORP225, ЕС212, EC222 | 0,15 |
| Модификации DO234, DO244, РН231, EC232, PC233, РН241, EC242, PC243 | 0,35 |
| Модификации РН2131, EC2132, PC2133 | 1,7 |
| Модификации РН2121, EC2122, PC2123, РН2111, EC2112, PC2113, РН2101, EC2102 | 1,00 |
| Модификации SLT207, TDS206, PH201, EC202 | 0,15 |
| Модификации TB250, TB251, TB260, TB261 | 0,40 |
| Габаритные размеры датчиков, мм, не более -длина | 200 |
| -диаметр | 50 |
| Масса датчиков, кг, не более | 0,15 |
| Средний срок службы, лет | 5 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Условия эксплуатации (нормальные условия): -температура окружающей среды, °С | от +15 до +25 |
| -относительная влажность воздуха, % | от 30 до 80 |
| -атмосферное давление, кПа | от 84 до 106 |
| -диапазон температур анализируемой среды, °С | от 0 до +50 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на переднюю панель анализатора (микропроцессорного блока анализатора) в виде наклейки.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор жидкости | ЭКОСТАБ (модификации РН231, РН241, РН2101, PH211, PH211F, PH211S, PH2111, PH2121, PH2131, РН201, РН221, PH221F, PH221S, EC212, EC202, EC222, EC232, EC242, EC2102, EC2112, EC2122, EC2132, SLT207, TDS206, РС223, РС213, РС243, РС233, РС2113, РС2123, РС2133, ORP215, ORP225, DO234, DO244, TB250, TB251, TB260, TB261.)* | 1 шт. |
| Датчики ** | LabSenXXX / LabSenXXX-XXX, 201-C, 201DJ-C, 200-C, 201-A, 206-C, 2015P-C, 2015P-A, 201T- F, 301-C, 301Pt-C, 301Au-C, 3501Pt-C, 2301-C, 2401-C, 2301T-F, 2401T-F, 2310-C, 2310T-F, DJS-0.1-C, DJS-0.1-F, 7801, F502, CL502, BR502, I502, CU502, F501, 601, CA502-US, K502-US, NO502-US, NH502-US, 6211, 6212, 6213, 6215, MP500, PH60-E, PC60-E, PH60S-E, ORP60-E, EC60-E, PH60F-E, PH60-DE, PH60F-DE, PH60S-DE, ORP60-DE, EC60-E, PC60-DE, DO803, DO810 | 1 компл. |
| Набор комплектующих*** | _ | 1 компл. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
| * одна из указанных в зависимости от заказа; * * датчики из указанных для модификаций РН21О1, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133, EC232, EC242, РН231, РН241, РС243, РС233, DO234, DO244; * ** соединительные кабели для датчиков, сетевые адаптеры | ||
Модификация EC2102. Руководство по эксплуатации», в разделе 5 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификация EC202. Руководство по эксплуатации»,
«Анализаторы жидкости ЭКОСТАБ. Модификации EC212 и EC222. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация PH201. Руководство по
эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация ТВ250. Руководство по
эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация ТВ251. Руководство по
эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация ТВ260. Руководство по
эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация ТВ261. Руководство по
эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация TDS206. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация SLT207. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PC213 и PC223.
Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PH211,
PH211S, PH211F, PH221, PH211S, PH211F. Руководство по эксплуатации», в разделе 6 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификации ORP215 и ORP225. Руководство по эксплуатации», в разделе 7 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификация DO234. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация DO244. Руководство по эксплуатации», в разделах 4, 5, 6 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификации PH241, EC242, PC243. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PH231, EC232, PC233. Руководство по эксплуатации», в разделах 5 и 6 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификация PH2101. Руководство по эксплуатации», в разделах 5, 6, 7 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификации PH2111, EC2112, PC2113. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PH2121, EC2122, PC2123. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PH2131, EC2132, PC2133. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148;
ГОСТ 8.652-2016 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода);
Государственная поверочная схема для средств измерений оптической плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085;
Государственная поверочная схема для средств измерений показателя pH активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Стандарт предприятия фирмы Apera Instruments Co., Ltd., Китай.
