| Номер в госреестре | 90044-23 |
| Наименование СИ | Виброустановка поверочная |
| Обозначение типа СИ | АТ-9000-Т600 |
| Изготовитель | Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановка поверочная АТ-9000-Т600 (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей.
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного акселерометра или лазерного виброметра.
Виброустановка использует метод сравнения с эталонным акселерометром или лазерным виброметром.
Виброустановка состоит из:
- блока управления виброустановки поверочной АТ-9000-А (преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431));
- вибростенда электродинамического ВС402-25 производства ООО НПП «Вибротрон»;
- усилителя мощности А4022 производства ООО НПП «Вибротрон»;
- установки вентиляционной ВЦ2101;
- акселерометра пьезоэлектрического 353B17 (рег. № 76591-19);
- акселерометра пьезоэлектрического 353B03 (рег. № 76591-19);
- двух акселерометров АР2006-500 (рег. № 88508-23);
- лазерного виброметра Polytec OFV-5000;
- адаптера для работы при комнатной температуре;
- термоизолирующего адаптера для работы при температуре до +600 °С;
- ноутбука с предустановленным программным обеспечением (далее - ПО) для поверки виброметров и акселерометров.
Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора, встроенного в преобразователь NI-4431. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации контролируются с помощью эталонного акселерометра, установленного на вибростол виброустановки, либо лазерного виброметра, сигнал которого преобразуется и усиливается с помощью преобразователя NI-4431.
Управление работой виброустановки происходит при помощи программного обеспечения, установленного на ноутбук.
Виброустановка применяется в качестве рабочего эталона 2-го разряда.
Общий вид виброустановки поверочной АТ-9000-Т600 приведен на рисунке 1.
Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. Серийный номер в цифровом формате наносится на корпус преобразователя NI-4431 методом наклейки.

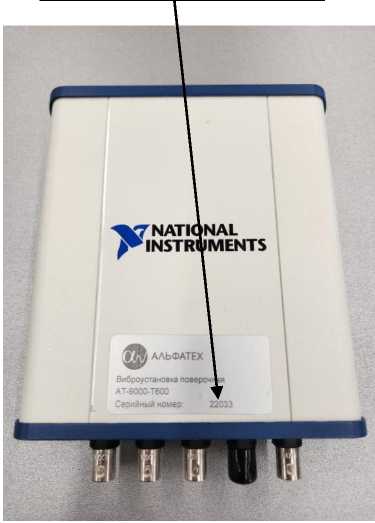

Место нанесения серийного номера

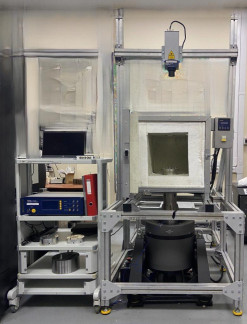

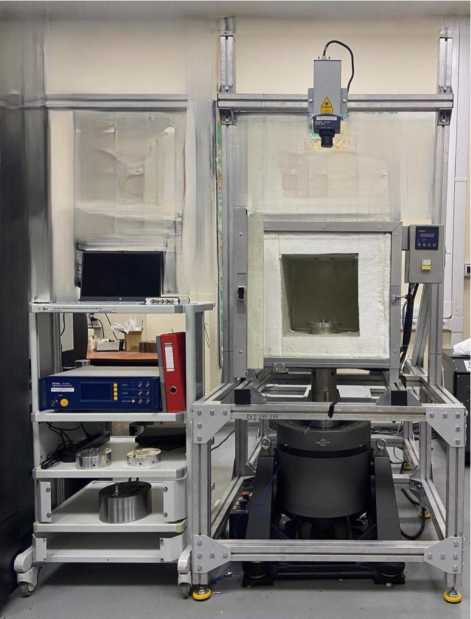

Рисунок 1 - Общий вид виброустановки поверочной АТ-9000-Т600
Программное обеспечение виброустановки поверочной АТ-9000-Т600 представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.
Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | Measuring_AT9000.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения (измерений) амплитудного значения виброускорения, м/с2 - с адаптером для работы при комнатной температуре - с термоизолирующим адаптером для работы при температуре до +600 °С | от 1 до 670 от 1 до 130 |
| Диапазон воспроизведения (измерений) амплитудного значения виброскорости, мм/с - с адаптером для работы при комнатной температуре - с термоизолирующим адаптером для работы при температуре до +600 °С | от 1 до 1600 от 1 до 1300 |
| Диапазон воспроизведения (измерений) размаха виброперемещения, мм - с адаптером для работы при комнатной температуре - с термоизолирующим адаптером для работы при температуре до +600 °С | от 0,01 до 40 от 0,01 до 30 |
| Диапазон рабочих частот, Гц - с адаптером для работы при комнатной температуре - с термоизолирующим адаптером для работы при температуре до +600 °С | от 1* до 2000 от 1* до 500 |
| Резонансная частота вибростенда, Гц, не менее | 2000 |
| Относительный коэффициент поперечного движения вибростола виброустановки с адаптером для работы при комнатной температуре в диапазоне частот, %, не более от 1 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 2000 Гц на частоте 2000 Гц | 10 5 7 20 |
| Относительный коэффициент поперечного движения вибростола виброустановки с термоизолирующим адаптером в диапазоне частот, %, не более от 1 до 20 Гц включ. св. 20 до 500 Гц включ. | 10 7 |
| Коэффициент гармоник в диапазоне частот, %, не более от 1 до 5 Гц включ. св. 5 до 2000 Гц включ. | 10 5 |
| Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности p = 0,95 в поддиапазонах частот, % от 1 до 2 Гц включ. св. 2 до 20 Гц включ. св. 20 до 2000 Гц на частоте 2000 Гц | ±3 ±2 ±3 ±5 |
| Уровень собственных шумов, м/с2, не более | 0,25 |
| Примечание: * Нижний предел рабочих частот достигается при условии подключения поверяемого средства измерений к входу преобразователя NI-4431 с использованием узкополосного фильтра частот | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +30 |
| Габаритные размеры, мм, не более: - вибростенда электродинамического ВС402-25 (длинахвысотахширина) - усилителя мощности А4022 (длинахвысотахширина) - акселерометра пьезоэлектрического 353B17 (диаметрхвысота) - акселерометра пьезоэлектрического 353B03 (диаметрхвысота) - акселерометра АР2006-500 (диаметрхвысота) - преобразователя NI-4431 (длинахвысотахширина) - контроллера лазерного виброметра Polytec OFV-5000 - сенсорной головки лазерного виброметра Polytec OFV-5000 | 580х610х780 760х530х780 07,2х15,О 012,7х2О,6 036х35 142х38х180 450х360х150 358х120х80 |
| Масса, кг, не более: - вибростенда электродинамический ВС402-25 - усилителя мощности А4022 - акселерометра пьезоэлектрического 353B17 - акселерометра пьезоэлектрического 353B03 - акселерометра АР2006-500 - преобразователя NI-4431 - контроллера лазерного виброметра Polytec OFV-5000 - сенсорной головки лазерного виброметра Polytec OFV-5000 | 420 160 0,002 0,011 0,18 0,675 10 3,4 |
наносится на руководство по эксплуатации методом наклейки или печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброустановка поверочная в составе: | АТ-9000-Т600 | 1 шт. |
| Вибростенд электродинамический | ВС402-25 | 1 шт. |
| Усилитель мощности | А4022 | 1 шт. |
| Установка вентиляционная | ВЦ2101 | 1 шт. |
| Акселерометр пьезоэлектрический | 353B03 | 1 шт. |
| Акселерометр пьезоэлектрический | 353B17 | 1 шт. |
| Акселерометр | АР2006-500 | 2 шт. |
| Блок управления виброустановки поверочной | АТ-9000-А | 1 шт. |
| Лазерный виброметр Polytec | OFV-5000 | 1 шт. |
| Адаптер для работы при комнатной температуре | 1 шт. | |
| Термоизолирующий адаптер для работы при температуре до +600 °С | 1 шт. | |
| Ноутбук с программным обеспечением | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
приведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара.
Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем.
