| Номер в госреестре | 90047-23 |
| Наименование СИ | Измерители многофункциональные панельные цифровые |
| Обозначение типа СИ | PD |
| Изготовитель | Zhejiang CHINT IoT Technology Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 20.09.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители многофункциональные панельные цифровые PD (далее - измерители) предназначены для измерений напряжения и силы переменного тока, частоты, коэффициента мощности, активной, реактивной и полной мощности, активной и реактивной энергии в цепях переменного тока.
Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее измерителя, сохраняются в памяти измерителя и передаются через коммуникационный интерфейс в информационные системы и системы управления более высокого уровня.
Измерители относятся к классу микропроцессорных программируемых измерительно вычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Основные узлы измерителей: входные первичные преобразователи напряжения и силы переменного тока, аналого-цифровой преобразователь (АЦП), микропроцессор, схема интерфейсов, блок питания, дисплей.
Измерители выпускаются в двух сериях PD666 и PD7777 различных модификаций. в соответствии со структурными обозначениями, представленными на рисунках 1 и 2. Модификации измерителей различаются между собой: габаритными размерами, типами входных сигналов, наличием или отсутствием дополнительной функции обмена данными, способом индикации.
Программирование измерителей и получение результатов измерений возможно тремя способами: непосредственно на измерителе с помощью функциональных кнопок, с помощью внешнего ПО для программирования, через интерфейс RS485 с использованием протокола Modbus RTU. На верхней панели расположены: вывод для сети Modbus, цифровые входы и выходы.
Заводские номера наносятся на боковую панель измерителей методом офсетной печати или наклейки.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Общий вид измерителей представлен на рисунках 3 и 4. Пломбирование измерителей не предусмотрено.
Измерители многофункциональные панельные цифровые PD X
Серия:666
Размер панели:
2 - 72x72 мм
3 - 96x96 мм
8 - 120x120 мм______________________________________
Тип входного сигнала:
Пустое поле - Вход однофазного сигнала переменного тока S - трехфазный входной сигнал переменного тока
Дополнительные функции, функции обмена данными через интерфейс RS-485: B - функция сигнального выхода
Пустое поле - функция отсутствует Способ индикации измерителя: 3 - Жидкокристаллический индикатор (Далее по тексту -ЖКИ) 4 - 3-х строчный 4-х разрядный светодиодный индикатор
Рисунок 1 - Структура условного обозначения измерителей серии PD666
Измерители многофункциональные панельные цифровые PD
Серия:7777
Размер панели:
2 - 72x72 мм
3 - 96x96 мм
8 - 120x120 мм______________________________________________________
Тип входного сигнала:
Пустое поле - Вход однофазного сигнала переменного тока
S - трехфазный входной сигнал переменного тока_________________________
Дополнительные функции, функции обмена данными через интерфейс RS-485:
B - Функция сигнального выхода
K - Функция релейного выхода Пустое поле - функция отсутствует
Способ индикации измерителя: 3 - Жидкокристаллический индикатор 4 - 3-х строчный 4-х разрядный светодиодный индикатор
7 - 2-х строчный 6-х разрядный светодиодный индикатор (комбинация тока и напряжения)
Рисунок 2 - Структура условного обозначения измерителей серии PD7777
Модификация с жидкокристаллическим дисплеем
Модификация с 3-строчным 4-разрядным
светодиодным дисплеем

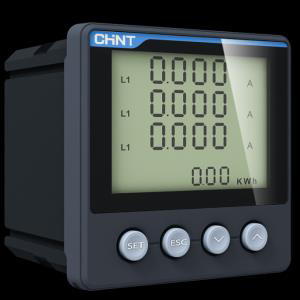

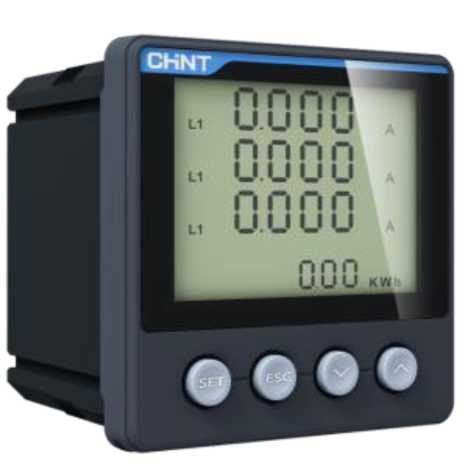

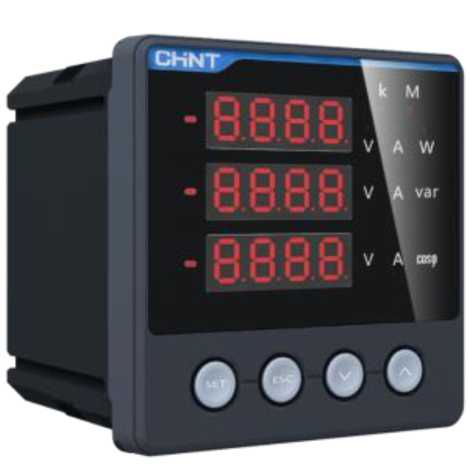

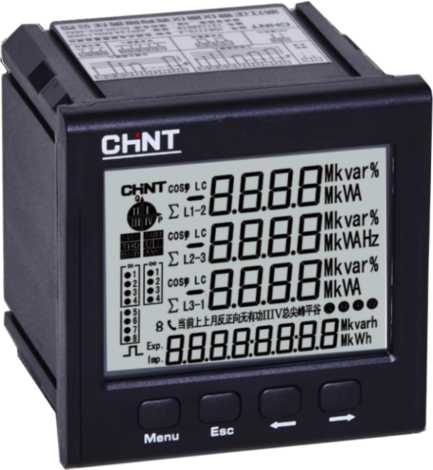

Рисунок 3 - Общий вид измерителей многофункциональных панельных цифровых PD666
Модификация с жидкокристаллическим дисплеем
Модификация с 3-строчным 4-разрядным светодиодным дисплеем

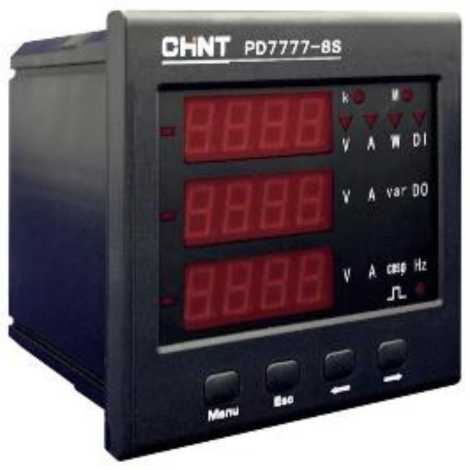

Рисунок 4 - Общий вид измерителей многофункциональных панельных цифровых PD7777

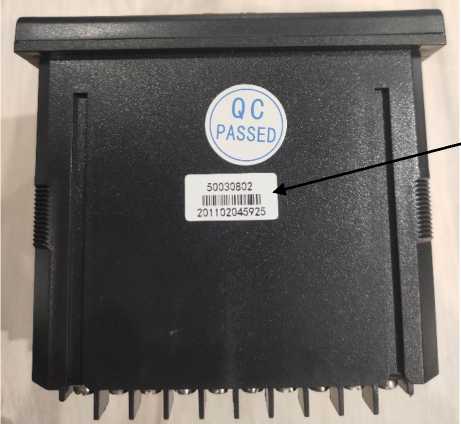

Рисунок 5 - Место нанесения заводского номера
Место нанесения
заводского номера
Программное обеспечение (далее - ПО) измерителей является встроенным и выполняет функции аналого-цифрового преобразования. ПО хранится в энергонезависимой памяти микроконтроллера. ПО инсталлируется в микропроцессор на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Наименование ПО (firmware) имеет структуру X.YY, где:
X - идентификационный номер firmware (от 0 до 9)
Y - идентификационный номер текущей версии (от 00 до 99)
ПО является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО/
Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014. Конструкция измерителей обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО на измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.YY |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений действующего значения фазного напряжения переменного тока Щ, В | от 11,5 до 380,0 |
| Пределы допускаемой относительной погрешности измерений действующего значения фазного напряжения переменного тока иф, % | ±0,5 |
| Диапазон измерений действующего значения междуфазного напряжения переменного тока иф, В | от 20 до 560,0 |
| Пределы допускаемой относительной погрешности измерений действующего значения междуфазного напряжения переменного тока, % | ±0,5 |
| Диапазон измерений действующего значения силы переменного тока, А | от 0,01 до 6,00 |
| Пределы допускаемой относительной погрешности измерений действующего значения силы переменного тока, % | ±0,5 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, % | ±0,5 |
| Диапазон измерений коэффициента мощности | от 0 до 1 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений коэффициента мощности, % | ±0,5 |
| Диапазон измерений активной электрической мощности (энергии), кВт (кВтч) | см. таблицу 3 |
| Пределы допускаемой основной относительной погрешности измерений активной электрической мощности (энергии), % | см. таблицу 3 |
| Температурный коэффициент при измерении активной электрической мощности и энергии, %/°С | см.таблицу 4 |
| Диапазон измерений реактивной электрической мощности, вар | см.таблицу 5 |
| Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности, % | см. таблицу 5 |
| Температурный коэффициент при измерении реактивной электрической мощности, %/°С | см. таблицу 6 |
| Диапазон измерений реактивной электрической энергии, вар^ч | см.таблицу 7 |
| Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % | см.таблицу 7 |
| Температурный коэффициент при измерении реактивной электрической энергии, %/°С | см. таблицу 8 |
| Диапазон измерений полной электрической мощности, В^А | см. таблицу 9 |
| Пределы допускаемой основной относительной погрешности измерений полной электрической мощности, % | см.таблицу 9 |
| Температурный коэффициент при измерении полной электрической мощности, %/°С | см. таблицу 10 |
Таблица 3 - Метрологические характеристики при измерении активной электрической мощности (энергии)______________________________________________________________________________________
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Пределы допускаемой основной относительной погрешности, % |
| 0,01 -Iном1) < I <0,05 -Iном | от 0,8- Uном 3) до 1,2' Uном | 1,0 | ±1,0 |
| 0,05 'Iном <I < 1максС^ | ±0,5 | ||
| 0,02-1ном < I <0,10-Iном | 0,5L / 0,8C | ±1,0 | |
| 0,10'Iном <I < 1макс | 0,5L / 0,8C | ±0,6 | |
| 1) Iном - здесь и далее, номинальное значение силы переменного тока (конкретное значение указано в руководстве по эксплуатации); 2) 1макс - здесь и далее, номинальное значение силы переменного тока (конкретное значение указано в руководстве по эксплуатации); 3) Uном - здесь и далее, номинальное значение напряжения переменного тока (конкретное значение указано в руководстве по эксплуатации). | |||
Таблица 4 - Температурный коэффициент при измерении активной электрической мощности (энергии)
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности cos ф | Средний температурный коэффициент, %/°С |
| 0,05 'Iном <I <IMakc | от 0,8- Uном до 1Д Uном | 1,0 | ±0,025 |
| 0,10'Iном <I <IMakc | 0,5L | ±0,05 |
Таблица 5 - Метрологические характеристики при измерении реактивной электрической мощности
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,02-Iном < I <0,05 -Iном | от 0,8 • Uном до 1,2 Uном | 1,0 | ±1,5 |
| 0,05 'Iном < I <Гмакс | ±1,0 | ||
| 0,05 ’Iном < I <0,10-Iном | 0,5 | ±1,5 | |
| 0,10'Iном <I <!.макс | 0,5 | ±1,0 | |
| 0,10'Iном <I <!.макс | 0,25 | ±1,5 |
| Таблица 6 - Температурный коэффициент при измерении реактивной электрической мощности | |||
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) | Средний температурный коэффициент, %/°С |
| 0,05 'Iном <I < 1макс | от 0,8- Uном до | 1,0 | ±0,05 |
| 0,10'Iном <I < 1макс | 1Д Uном | 0,5 | ±0,07 |
Таблица 7 - Метрологические характеристики при измерении реактивной электрической энергии
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,02-Iном < I <0,05 -Iном | от 0,8 • Uном до 1,2 Uном | 1,0 | ±2,5 |
| 0,05 'Iном <I <Гмакс | ±2,0 | ||
| 0,05 -Iном <I < 0,10 -Iном | 0,5 | ±2,5 | |
| 0,10'Iном <I <!.макс | 0,5 | ±2,0 | |
| 0,10'Iном <I <!.макс | 0,25 | ±2,5 |
| Таблица 8 - Температурный коэффициент при измерении реактивной электрической энергии | |||
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент sin ф (при индуктивной или ёмкостной нагрузке) | Средний температурный коэффициент, %/°С, % |
| 0,05 'Iном <I <IMakc | от 0,8- Uном до | 1,0 | ±0,10 |
| 0,10'Iном <I <IMakc | 1Д Uном | 0,5 | ±0,15 |
Таблица 9 - Метрологические характеристики при измерении полной электрической мощности
| (энергии) | ||
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Пределы допускаемой основной относительной погрешности, % |
| 0,02-Iном < I <0,05 -Iном | от 0,8 Uном до 1,2 Uном | ±1,0 |
| 0,05 'Iном < I <!.макс | ±0,5 | |
Таблица 10 - Температурный коэффициент при измерении полной электрической мощности (энергии)______________________________________________________________________________________
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Средний температурный коэффициент, %/°С |
| 0,05 'Iном < I <IMakc | от 0,8^ Uном до 1,2' Uном | ±0,05 |
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 85 до 264 от 45 до 65 |
| Потребляемая мощность, ВА, не более | 15 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +55 |
| Габаритные размеры (высотахдлинахглубина), мм, не более: - размер панели 2 - размер панели 3 - размер панели 8 | 72x72x80 96x96x80 120x120x80 |
| Масса, кг, не более | 1,5 |
| Средняя наработка на отказ, ч, не менее | 160000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель измерителей методом офсетной печати или наклейки.
Таблица 12 - Комплектность измерителей
| Наименование | Обозначение | Количество, шт./экз. |
| Измерители многофункциональные панельные цифровые PD | -1) | 1 |
| Руководство по эксплуатации (в электронном виде) | - | 1 |
| Паспорт | - | 1 |
| 1) в зависимости от серии и исполнения. | ||
приведены в разделе 1 «Назначение» руководства по эксплуатации.
ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2022 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Техническая документация изготовителя Zhejiang CHINT IoT Technology Co. Ltd, Китай.
