| Номер в госреестре | 90050-23 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | DILO 3-038R-R313 V2-В |
| Изготовитель | "DILO Armaturen und Anlagen GmbH", Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы DILO 3-038R-R313 V2-B (далее - газоанализаторы) предназначены для измерений объемной доли гексафторида серы (элегаза, SFe), объемной доли диоксида серы (SO2) и температуры точки росы в газовых средах, используемых в высоковольтных установках.
К настоящему типу средств измерений относятся газоанализаторы DILO 3-038R-R313 V2-B с зав. № 2000019080, 2000019081. Газоанализаторы представляют собой переносные приборы циклического действия.
Конструктивно газоанализаторы выполнены одноблочными в корпусе в виде транспортного чемодана.
Газоанализаторы имеют три измерительных канала - объемной доли гексафторида серы, температуры точки росы и объемной доли диоксида серы.
Принцип действия датчика гексафторида серы в газоанализаторах основан на измерении скорости распространения звука в анализируемой пробе газовой смеси.
Принцип действия датчика диоксида серы в газоанализаторах - электрохимический.
Принцип действия датчика температуры точки росы в газоанализаторах - емкостной.
Результаты измерений выводятся на жидкокристаллический дисплей, расположенный на передней панели газоанализатора. Электрическое питание газоанализаторов осуществляется от встроенного аккумулятора.
Способ отбора пробы - принудительный. Проба подается под избыточным давлением.
Доступ в режим корректировки показаний газоанализаторов защищен программным способом. В газоанализаторах механические узлы регулировки отсутствуют. Защита от доступа к элементам конструкции не предусмотрена.

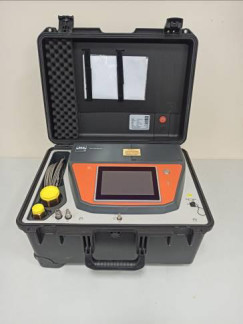

Заводской номер в виде цифрового обозначения указан на наклейке, расположенной на верхней панели газоанализатора. Общий вид наклейки представлен на рисунке 2. Нанесение знака поверки на газоанализатор не предусмотрено. Общий вид газоанализаторов приведен на рисунке 1.
Место нанесения заводского номера
Место нанесения знака
утверждения типа

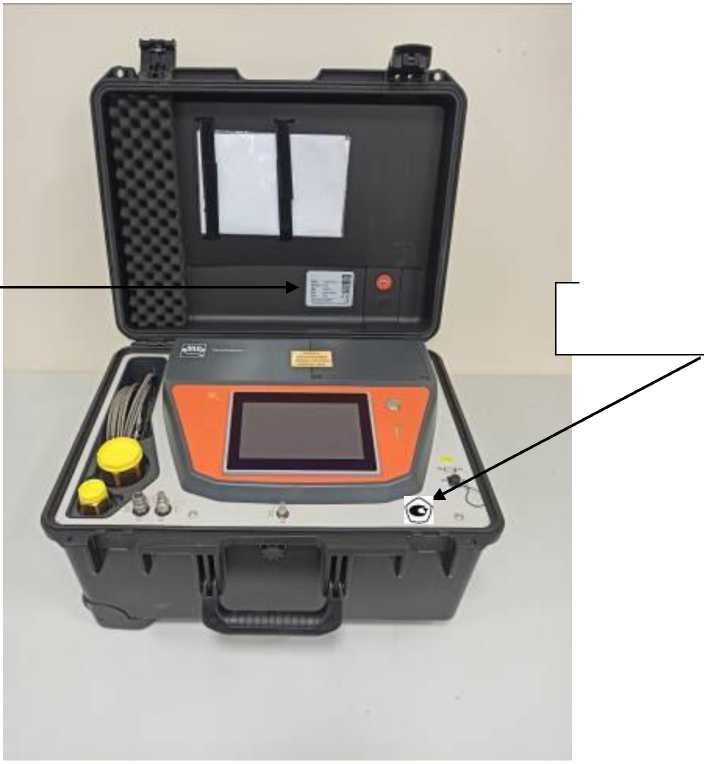

Рисунок 1 - Общий вид газоанализатора

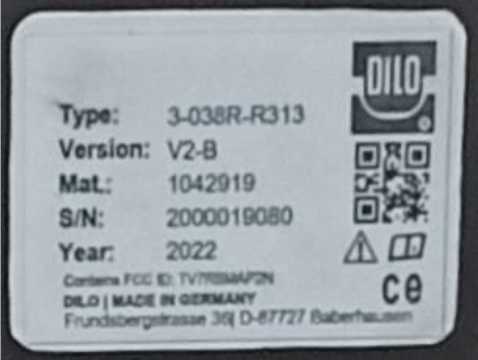

Рисунок 2 - Общий вид наклейки с заводским номером
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу связи с компьютером;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- контроль внешней связи LAN, USB.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MA307_V2.2.0 |
| Номер версии (идентификационный номер) ПО | не ниже 10.4.7 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли гексафторида серы, % | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерений объемной доли гексафторида серы, % | ±0,5 |
| Диапазон измерений температуры точки росы, оС | от -60 до -40 включ. св. -40 до -20 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры точки росы, оС, в диапазоне от -60 оС до -40 оС включ. | ±3 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры точки росы, оС, в диапазоне св. -40 оС до -20 оС | ±2 |
| Диапазон измерений объемной доли диоксида серы, млн-1 | от 0 до 500 |
| Пределы допускаемой основной приведенной1) погрешности измерений объемной доли диоксида серы, % | ±25 |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 оС, в долях от предела допускаемой основной погрешности | ±0,4 |
| Нормальные условия измерений: -температура окружающей среды, оС | от +15 до +25 |
| 1) Приведенная к верхнему пределу диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 15 |
| Время одного измерения, мин, не более | 10 |
| Напряжение питания от аккумулятора, В | 21,72 |
| Количество измерений в режиме работы от аккумулятора, не менее | 5 |
| Напряжение от сети переменного тока, В | от 85 до 264 |
| Частота переменного тока, Гц | от 47 до 63 |
| Масса, кг, не более | 25 |
| Габаритные размеры газоанализатора, мм, не более -длина -ширина -высота | 406 538 269 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа | от -10 до +50 от 10 до 80 от 90,6 до 104,8 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 2000 |
наносится типографским способом на титульный лист руководства по эксплуатации и корпус газоанализатора в виде наклейки, как указано на рисунке 1.
Таблица 4 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор | DILO 3-038R-R313 V2-3 зав. № 2000019080, 2000019081 | 2 шт. |
| Комплект запасных частей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации «Газоанализаторы DILO 3-038R-R313 V2-B. Руководство по эксплуатации», раздел «Измерение и хранение результатов измерений».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от 31 декабря 2020 гю № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация фирмы «DILO Armaturen und Anlagen GmbH», Германия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
