Резервуары горизонтальные стальные РГСН, 90054-23

Резервуары горизонтальные стальные РГСН (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	90054-23
Наименование СИ	Резервуары горизонтальные стальные
Обозначение типа СИ	РГСН
Изготовитель	Общество с ограниченной ответственностью "Московский завод резервуарного оборудования" (ООО "МЗРО"), г. Москва
Год регистрации	2023
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары изготовлены в следующих модификациях: РГСН-10 с заводскими номерами 235, 237, РГСН-50 с заводскими номерами 233, 234, 236.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на информационную табличку резервуара. Таблички крепятся к днищам резервуаров.

Резервуары РГСН-10 с заводскими номерами 235, 237, РГСН-50 с заводскими номерами 233, 234, 236 расположены по адресу: Камчатский край, с. Усть-Хайрюзово, ул. Флотская, д. 27.

Общий вид резервуаров РГСН представлен на рисунках 1, 2, 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

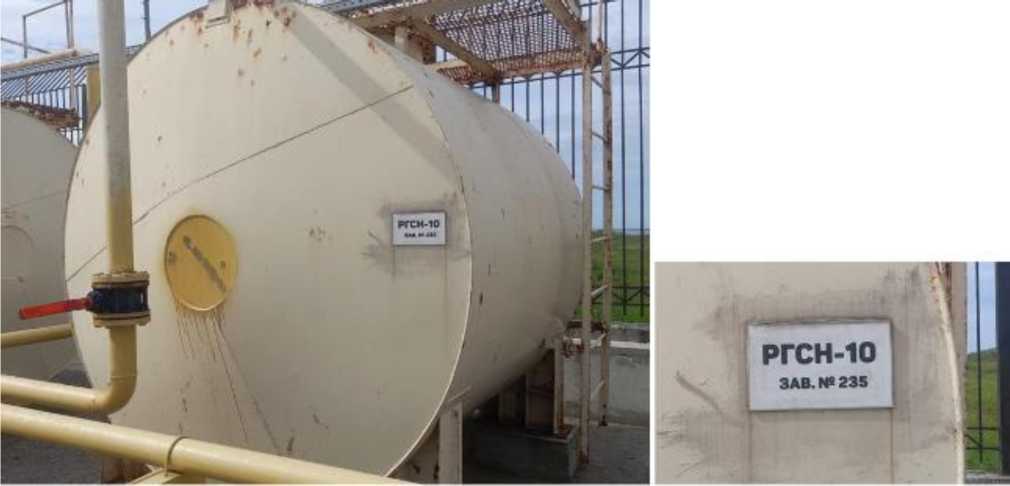

Рисунок 1 - Общий вид резервуара РГСН-10 зав.№ 235

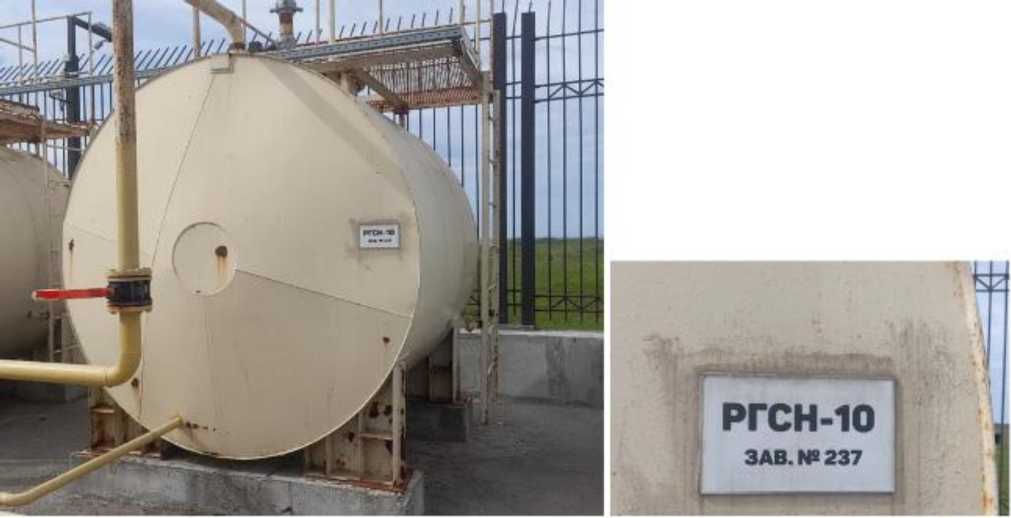

Рисунок 2 - Общий вид резервуара РГСН-10 зав.№ 237

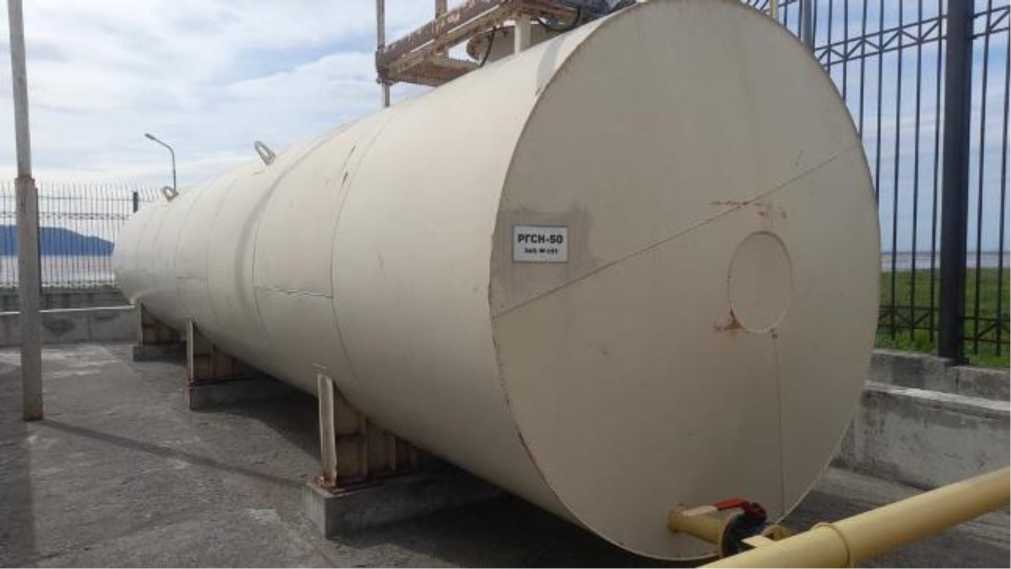

Рисунок 3 - Общий вид резервуара РГСН-50 зав.№ 233

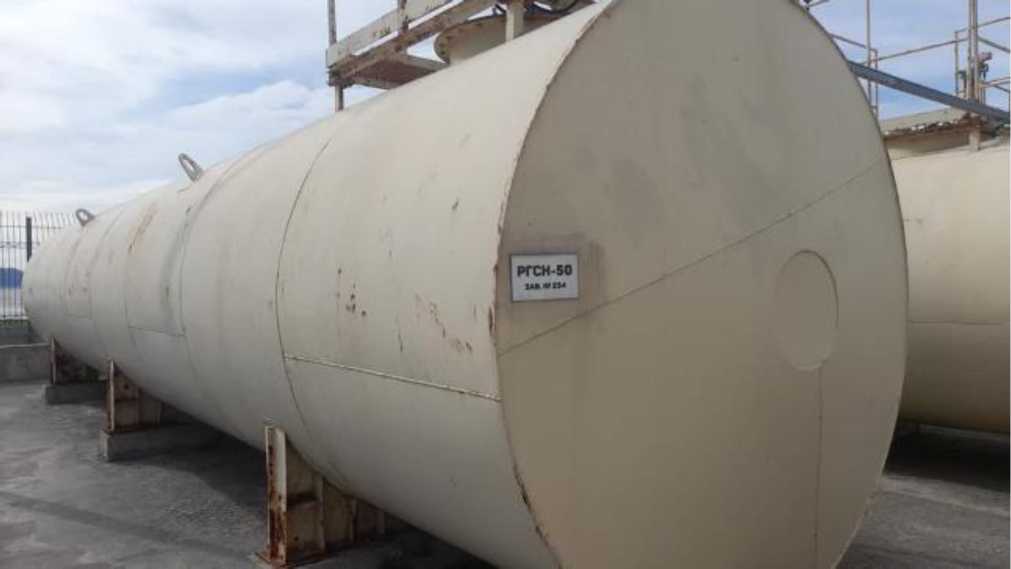

Рисунок 4 - Общий вид резервуара РГСН-50 зав.№ 234

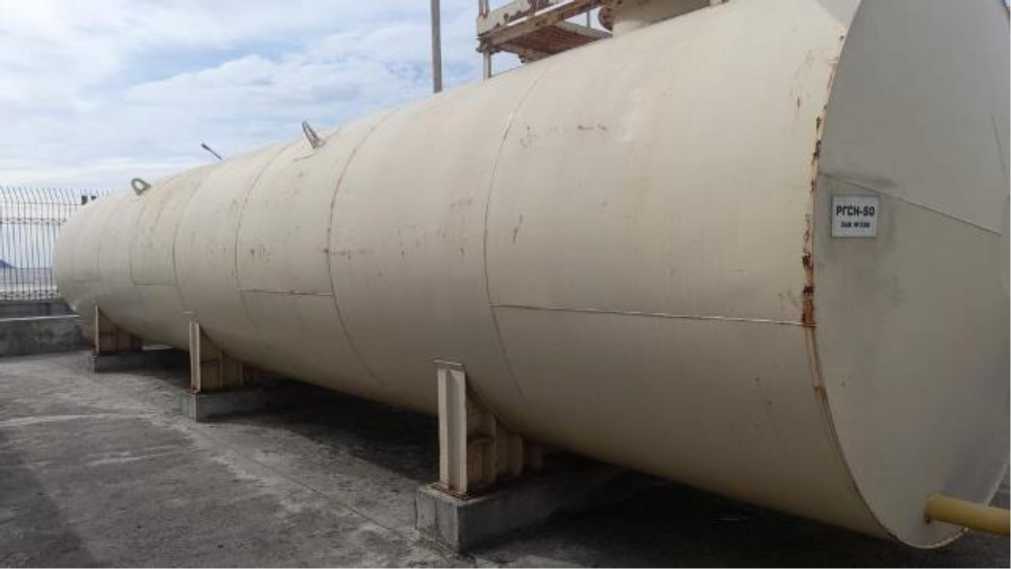

Рисунок 5 - Общий вид резервуара РГСН-50 зав.№ 236

Пломбирование резервуаров РГСН не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГСН-10	РГСН-50
Номинальная вместимость, м3	10	50
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

Атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблиц а 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной	РГСН-10	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар горизонтальный стальной	РГСН-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
