Контроллеры программируемые логические PLC-L, 90063-23

90063-23
Контроллеры программируемые логические PLC-L (далее - контроллеры) предназначены для измерений и измерительных аналого-цифровых преобразований силы и напряжения постоянного электрического тока, напряжения постоянного электрического тока термоэлектрических преобразователей, сопротивления постоянному электрическому току, в том числе от термопреобразователей сопротивления; измерительных цифро-аналоговых преобразований силы и напряжения постоянного электрического тока.
Карточка СИ
Номер в госреестре 90063-23
Наименование СИ Контроллеры программируемые логические
Обозначение типа СИ PLC-L
Изготовитель Общество с ограниченной ответственностью "КОНСИСТ КОНСТРАКШН" (ООО "КОНСИСТ КОНСТРАКШН"), г. Москва
Год регистрации 2023
Срок свидетельства 28.09.2028
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Контроллеры программируемые логические PLC-L (далее - контроллеры) предназначены для измерений и измерительных аналого-цифровых преобразований силы и напряжения постоянного электрического тока, напряжения постоянного электрического тока термоэлектрических преобразователей, сопротивления постоянному электрическому току, в том числе от термопреобразователей сопротивления; измерительных цифро-аналоговых преобразований силы и напряжения постоянного электрического тока.

Описание

Принцип действия контроллеров заключается в непрерывном измерении и преобразовании в цифровой код входных электрических сигналов, поступающих от измерительных преобразователей (ИП) или других источников, а также в непрерывном преобразовании в выходные электрические сигналы входного цифрового кода. Контроллеры также осуществляют прием дискретных, цифровых и кодированных сигналов. Измерительная и другая входная информация используется для обработки, вычислений и преобразований данных по различным алгоритмам на основе программных средств, регистрации и хранения измеренных и вычисленных значений, формирования управляющих, аварийных аналоговых, дискретных, цифровых и кодированных сигналов, алгоритмического программного управления, многоконтурного пропорционально-интегрально-дифференциального (ПИД) регулирования.

К настоящему типу средств измерений относятся контроллеры следующих модификаций:

L22 - модульные и компактные программируемые логические контроллеры (ПЛК) для средней и малой автоматизации;

L52 - модульные высокопроизводительные ПЛК для управления промышленными технологическими процессами с поддержкой архитектуры горячего резервирования и систем удаленного ввода-вывода.

L5S - модульные высокопроизводительные ПЛК для обеспечения функциональной безопасности (противоаварийной защиты) промышленных технологических процессов с поддержкой архитектуры горячего резервирования и систем удаленного ввода-вывода.

Контроллеры применяются в качестве вторичной части измерительных, управляющих и телеметрических сетевых систем сбора и передачи данных, используемых для построения автоматических, автоматизированных и локально - автономных устройств и систем измерений, контроля, регулирования, диагностики и управления производственными процессами, технологическими линиями и агрегатами, автоматическими системами и установками пожаротушения и сигнализации, в составе узлов учета количества жидкости, пара, газа, тепловой и электрической энергии и другие применения в различных отраслях промышленности.

Контроллеры серии L5S, также, могут использоваться в технологических процессах с критическими условиями с предъявляемыми высокими и жесткими требованиями к безопасности и непрерывности функционирования, высокой надежности и коэффициентом готовности. Контроллеры серии L5S используют одноконтурную диагностическую архитектуру loolD, что позволяет использовать их для обеспечения функциональной безопасности с двойным резервированием и с требованиями обеспечения уровня безопасности SIL2 или ниже.

Состав контролеров определяется в общих случаях заказом (заказной спецификацией) в соответствии с параметрами применения на технологических объектах, а также в соответствии с Техническим Заданием и другими техническими требованиями.

В зависимости от реализуемых функций, базового процессорного модуля и ограничения суммарного энергопотребления всех модулей, в состав контроллеров могут входить следующие основные компоненты:

- модули центрального процессорного устройства (ЦПУ);

- модули аналоговых входов и выходов;

- модули дискретных входов и выходов;

- коммуникационные модули;

- модули питания;

- шасси монтажа и расширения;

- различное периферийное оборудование;

- операторские и инженерные станции;

- серверы баз данных с системным и прикладным программным обеспечением.

Для связи компонентов контроллеров между собой, а также с датчиками, ИП и другими сторонними системами управления контроллеры имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, Modbus TCP, Modbus RTU, Profibus DP, Powerlink, OPC, Serial bus: RS232/RS422/RS485, USB и других.

Модули дискретных входов и выходов, источники питания, процессоры, коммуникационные модули, модули с цифровыми протоколами передачи данных (Modbus, Profibus, HART, OPC и другие цифровые протоколы связи), входящие в состав контроллеров, не относятся к измерительным компонентам и не требуют метрологического обслуживания.

Контроллеры могут быть объединены до l6 шт. для серии L22, до l24 шт. для серии L5S и до 240 шт. для серии L52 в единую сетевую систему управления, измерения и контроля.

Контроллеры позволяют создавать как простые, так и сложные многоуровневые (распределенные сетевые) системы управления и контроля технологическими объектами. Максимальная емкость точек ввода/вывода на один контроллер может составлять: до 680 для серии L22, до 900 для серии L5S и до l0 000 для серии L52. Максимально возможные конфигурации контроллеров указаны в технической документации.

Измерительные каналы контроллеров строятся на базе модулей ЦПУ и модулей аналоговых входов/выходов, представленных в таблице 1.

Таблица 1 - Перечень модулей контроллеров

Модуль

Описание

Модули контроллеров модификации L22

L22_24CU_AM

модуль ЦПУ со встроенными измерительными каналами: аналоговый вход - 2 канала (конфигурируется: I, U), аналоговый выход - 2 канала (конфигурируется: I, U)

L22_24CU_R

модуль ЦПУ без встроенных измерительных каналов

L22_40CU_T

модуль ЦПУ без встроенных измерительных каналов

L22_40CU_R

модуль ЦПУ без встроенных измерительных каналов

L22_4AI_UI

модуль аналоговых входов - 4 канала (конфигурируется: I, U)

L22_8AI_UI

модуль аналоговых входов - 8 каналов (конфигурируется: I, U)

L22_2AO_UI

модуль аналоговых выходов - 2 канала (конфигурируется: I, U)

L22_4AO_UI

модуль аналоговых выходов - 4 канала (конфигурируется: I, U)

L22_4AI_TC

модуль аналоговых входов - 4 канала (конфигурируется: Uth, U)

L22_4AI_RTD

модуль аналоговых входов - 4 канала (Rtc), 2-х/3-х проводное подключение

Модули контроллеров модификации L52

L52_CU_20

модуль ЦПУ без встроенных измерительных каналов

L52_CU_22

модуль ЦПУ без встроенных измерительных каналов

L52_CU_24

модуль ЦПУ без встроенных измерительных каналов

L52_8AI_U

модуль аналоговых входов - 8 каналов (U)

L52_8AI_I

модуль аналоговых входов - 8 каналов (I)

L52_6AI_UI

модуль аналоговых входов - 6 каналов (конфигурируется: I, U)

L52_6AI_RTD

модуль аналоговых входов - 6 каналов (конфигурируется: Rtc, R), 2-х/3-х проводное подключение

L52_8AI_RTD

модуль аналоговых входов - 8 каналов (конфигурируется: Rtc, R), 2-х/3-х/4-х проводное подключение

L52_8AI_TC

модуль аналоговых входов - 8 каналов (конфигурируется: Uth, U)

L52_6AI_TC

модуль аналоговых входов - 6 каналов (конфигурируется: Uth, U)

L52_4AO_I

модуль аналоговых выходов - 4 канала (I)

L52_8AO_UI

модуль аналоговых выходов - 8 каналов (конфигурируется: I, U)

Модули контроллеров модификации L5S

L5S_CU_20

модуль ЦПУ без встроенных измерительных каналов

L5S_8AI_I

модуль аналоговых входов - 8 каналов (I)

Примечание - I - сила постоянного электрического тока;

U - напряжение постоянного электрического тока;

R - сопротивление постоянному электрическому току; итп - U термоэлектрических преобразователей (ТП); Rtc - R термопреобразователей сопротивления (ТС)

Общий вид контроллеров представлен на рисунках 1 - 3.

Заводской номер контроллера в виде цифрового обозначения наносится на маркировочную табличку, наклеиваемую на боковую панель модуля ЦПУ (рисунок 4). Также, заводской номер доступен для считывания в инструментальном программном обеспечении AT300, ATS100.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование контроллеров не предусмотрено.

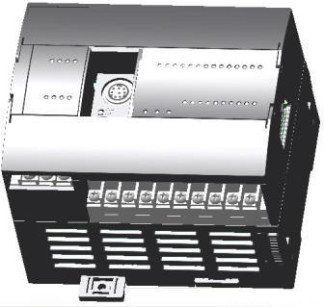

Рисунок 1 - Общий вид контроллеров модификации L22

Рисунок 2 - Общий вид контроллеров модификации L52

Рисунок 3 - Общий вид контроллеров модификации L5S

Рисунок 4 - Место нанесения заводского номера контроллера

Программное обеспечение

Программное обеспечение контроллеров можно разделить на 3 группы - встроенное программное обеспечение (ВПО) контроллеров, прикладное программное обеспечение (ППО), разрабатываемое пользователем с помощью специализированных инструментальных средств и загружаемое в контроллер, и программное обеспечение (ПО), устанавливаемое на персональный компьютер (рабочие станции оператора, инженерные станции, серверы и т.п.).

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей ЦПУ и модулей аналоговых входов/выходов на заводе изготовителе во время производственного цикла. ВПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования (жизненного цикла изделия).

Метрологические характеристики контроллеров, указанные в таблице 3, нормированы с учетом влияния ВПО.

Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014.

ППО, разрабатываемое пользователем и загружаемое в контроллер, не влияет на метрологические характеристики измерительных каналов контроллера. ППО производит действия с измерительной информацией, поступающей от измерительных каналов контроллера, в соответствии с реализованными алгоритмами обработки данных.

ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики измерительных каналов контроллера. ПО является инструментальной средой разработки ППО, обслуживания, диагностики и конфигурирования контроллеров.

Идентификационные данные ПО контроллеров приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Модификация контроллера

L22, L52

L5S

Идентификационное наименование ПО

атзоо

ATS100

Номер версии (идентификационный номер) ПО, не ниже

V3.1.9

Vl.3.1

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 3 - Метрологические характеристики измерительных каналов контроллеров

Тип модуля

Диапазон значений аналогового сигнала в единицах физической величины или разрядность цифрового сигнала

Метрологические характеристики 1

на входе

на выходе

L22_24CU_AM

от 4 до 20 мА

10 бит

Ypy = ±1,0 % (Хп = Dик)

от 0 до 20 мА

от 0 до 10 В

12 бит

от 4 до 20 мА

Ypy = ±1,0 % (Хп = Dик)

от 0 до 20 мА

от 0 до 10 В

L22_4AI_UI

от 4 до 20 мА

12 бит

Ypy = ±0,5 % (Хп = Dик)

от 0 до 20 мА

от 0 до 10 В

L22_8AI_UI

от 4 до 20 мА

12 бит

Ypy = ±0,5 % (Хп = Dик)

от 0 до 20 мА

от 0 до 10 В

L22_2AO_UI

12 бит

от 4 до 20 мА

Ypy = ±0,5 % (Хп = Dик)

от 0 до 20 мА

от 0 до 10 В

Ypy = ±1,0 % (Хп = Dик)

L22_4AO_UI

12 бит

от 4 до 20 мА

Ypy = ±0,5 % (Хп = Dик)

от 0 до 20 мА

от 0 до 10 В

Ypy = ±1,0 % (Хп = Dик)

L22_4AI_TC

от -80 до +80 мВ

16 бит

Уосы = ±0,10 % (Хп = Dик)

Y^^Gn = ±0,0035 %/°С (Хп = Dик)

L22_4AI_RTD

R от ТС с НСХ PtlOO (а=0,00385 °C-1): от -200 до +850 °С

15 бит

Уосн = ±0,30 % (Хп = 1050 °С)

Y'^Qn = ±0,0035 %/°С (Хп = 1050 °С)

L52_8AI_U

от -10 до +10 В

16 бит

у™ = ±0,10 % (Хп = 20,5 В)

Yдоn = ±0,0025 %/°С (Хп = 20,5 В)

от 0 до 10 В

у™ = ±0,10 % (Хп = 10,25 В)

Yдоn = ±0,0025 %/°С (Хп = 10,25 В)

от 0 до 5 В

у™ = ±0,10 % (Хп = 5,125 В)

Yдоn = ±0,0025 %/°С (Хп = 5,125 В)

L52_8AI_I

от 4 до 20 мА

16 бит

Уосн = ±0,10 % (Хп = 16,58 мА)

Yдоn = ±0,0025 %/°С (Хп = 16,58 мА)

от 0 до 20 мА

Уосн = ±0,10 % (Хп = 20,58 мА)

Yдоn = ±0,0025 %/°С (Хп = 20,58 мА)

Тип модуля

Диапазон значений аналогового сигнала в единицах физической величины или разрядность цифрового сигнала

Метрологические характеристики 1

на входе

на выходе

L52_6AI_UI

от 4 до 20 мА

16 бит

Госи = ±0,10 % (Хп = 16,58 мА)

Y^^Gn = ±0,0025 %/°С (Хп = 16,58 мА)

от 0 до 20 мА

Госи = ±0,10 % (Хп = 20,58 мА)

Y'^Qn = ±0,0025 %/°С (Хп = 20,58 мА)

от -10 до +10 В

Госи = ±0,10 % (Х„ = 20,5 В)

Yдоn = ±0,0025 %/°С (Хп = 20,5 В)

от 0 до 10 В

Госи = ±0,10 % (Хп = 10,25 В)

Yдоn = ±0,0025 %/°С (Хп = 10,25 В)

от 0 до 5 В

Госи = ±0,10 % (Хп = 5,125 В)

Yдоn = ±0,0025 %/°С (Хп = 5,125 В)

L52_6AI_RTD

R от ТС с НСХ 50М (а=0,00428 °C-1): от -48 до +150 °С

16 бит

Уосн = ±0,30 % (Хп = 200 °С)

Yдоn = ±0,005 %/°С (Хп = 200 °С)

R от ТС с НСХ PtlOO, Pt200, Pt500, PtlOOO (а=0,00385 °C-1): от -200 до +850 °С

Уосн = ±0,13 % (Хп = 1050 °С)

Yдоn = ±0,005 %/°С (Хп = 1050 °С)

от 1 до 4020 Ом

Уосн = ±0,10 % (Хп = Dик)

Yдоn = ±0,005 %/°С (Хп = Dик)

L52_8AI_RTD

R от ТС с НСХ 50М (а=0,00428 °C-1): от -48 до +150 °С

16 бит

у™ = ±0,5 % (Хп = 200 °С)

Yдоn = ±0,002 %/°С (Хп = 200 °С)

R от ТС с НСХ PtlOO, Pt200, Pt500, PtlOOO (а=0,00385 °C-1): от -200 до +850 °С

Уосн = ±0,12 % (Хп = 1050 °С)

Yдоn = ±0,002 %/°С (Хп = 1050 °С)

от 1 до 4020 Ом

Уосн = ±0,10 % (Хп = Dик)

Yдоn = ±0,002 %/°С (Хп = Dик)

L52_8AI_TC 2

U от ТП с НСХ:

J: от -210 до +1200 °С К: от -240 до +1372 °С Т: от -220 до +400 °С N: от -220 до +1300 °С Е:от -240 до +1000°С R:от -50 до +1768 °С S: от -50 до +1768 °С В: от +300 до +1820 °С С: от 0 до +2315 °С

16 бит

Уосн = ±0,10 % (J: Хп = 1410 °С, К: Хп = 1642 °С, Т: Хп = 670 °С, N: Хп = 1570 °С, Е: Хп = 1270 °С, R: Хп = 1818 °С, S: Хп = 1818 °С, В: Хп = 1520 °С, С: Хп = 2315 °С)

Yдоn = ±0,0015 %/°С (J: Хп = 1410 °С, К: Хп = 1642 °С, Т: Хп = 670 °С, N: Хп = 1570 °С, Е: Хп = 1270 °С, R: Хп = 1818 °С, S: Хп = 1818 °С, В: Хп = 1520 °С, С: Хп = 2315 °С)

от -12 до +78 мВ

Уосн = ±0,10 % (Хп = Dик)

Yдоn = ±0,0015 %/°С (Хп = Dик)

R от ТС с НСХ 50М (а=0,00428 °C-1), PtlOO (а=0,00385 °C-1): от 0 до +60 °С

Ат.х.с = ±0,3 °С

Тип модуля

Диапазон значений аналогового сигнала в единицах физической величины или разрядность цифрового сигнала

Метрологические характеристики 1

на входе

на выходе

L52_6AI_TC 2

U от ТП с НСХ:

J: от -210 до +1200 °С К: от -240 до +1372 °С Т: от -220 до +400 °С N:от -220 до +1300°С Е: от -240 до +1000 °С R: от -50 до +1768 °С S: от -50 до +1768 °С В: от +300 до +1820 °С С: от 0 до +2315 °С

16 бит

' .. = ±0,10 % (J: Хп = 1410 °С, К: Хп = 1642 °С, Т: Хп = 670 °С, N: Хп = 1570 °С, Е: Хп = 1270 °С, R: Хп = 1818 °С, S: Хп = 1818 °С, В: Хп = 1520 °С, С: Хп = 2315 °С)

Y^^cn = ±0,0015 %/°С (J: Хп = 1410 °С, К: Хп = 1642 °С, Т: Хп = 670 °С, N: Хп = 1570 °С, Е: Хп = 1270 °С, R: Хп = 1818 °С, S: Хп = 1818 °С, В: Хп = 1520 °С, С: Хп = 2315 °С)

от -12 до +78 мВ

'.. = ±0,10 % (Хп = Эик)

Y^^cn = ±0,0015 %/°С (Хп = Эик)

R от ТС с НСХ 50М (а=0,00428 °C-1): от 0 до +60 °С

Ат.х.с = ±1,1 °С

R от ТС с НСХ PtlOO (а=0,00385 °C-1): от 0 до +60 °С

Ат.х.с = ±0,7 °С

L52_4AO_I

12 бит

от 4 до 20 мА

7ос„ = ±0,30 % (Хп = 16 мА)

Y^qcn = ±0,005 %/°С (Хп = 16 мА)

от 0 до 20 мА

7ос„ = ±0,30 % (Хп = 21 мА)

Y^qcn = ±0,005 %/°С (Хп = 21 мА)

L52_8AO_UI

16 бит

от 4 до 20 мА

7осн = ±0,20 % (Хп = 18,96 мА)

Y^qcn = ±0,007 %/°С (Хп = 18,96 мА)

от 0 до 20 мА

7осн = ±0,20 % (Хп = 23,69 мА)

Y^qcn = ±0,007 %/°С (Хп = 23,69 мА)

от 0 до 5 В

7осн = ±0,20 % (Хп = 5,92 В)

Y^qcn = ±0,007 %/°С (Хп = 5,92 В)

от 1 до 5 В

7осн = ±0,20 % (Хп = 4,74 В)

Y^qcn = ±0,007 %/°С (Хп = 4,74 В)

от 0 до 10 В

7осн = ±0,20 % (Хп = 11,85 В)

Y^qcn = ±0,007 %/°С (Хп = 11,85 В)

от -5 до +5 В

7осн = ±0,20 % (Хп = 11,84 В)

Y^qcn = ±0,007 %/°С (Хп = 11,84 В)

от -10 до +10 В

7осн = ±0,20 % (Хп = 23,7 В)

Y^qcn = ±0,007 %/°С (Хп = 23,7 В)

Тип модуля

Диапазон значений аналогового сигнала в единицах физической величины или разрядность цифрового сигнала

Метрологические характеристики 1

на входе

на выходе

L5S_8AI_I

от 4 до 20 мА

16 бит

Уосн = ±0,20 % (Хп = 20 мА)

Yдоп = ±0,005 %/°С (Хп = 20 мА)

от 0 до 20 мА

Уосн = ±0,20 % (Хп = 25 мА)

Yдоп = ±0,005 %/°С (Хп = 25 мА)

Примечания:

1 Ypy - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации модуля в % от нормирующего значения;

Хп - нормирующее значение для приведенной погрешности;

Эик - разница верхней и нижней границ диапазона аналогового сигнала на входе/выходе; уосн - пределы допускаемой основной приведенной погрешности при температуре окружающей модуль среды от +24 до +26 °С в % от нормирующего значения;

Yдоп - пределы допускаемой дополнительной приведенной погрешности на каждый 1 °С отклонения температуры окружающей модуль среды от нормальных значений (от +24 до +26 °С) в % от нормирующего значения;

Ат.х.с - пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления постоянному электрическому току от ТС, измеряющего температуру свободных концов ТП.

2 Для модулей L52_8AI_TC и L52_6AI_TC погрешность преобразования сигналов напряжения от ТП указана без учета погрешности канала компенсации температуры свободных концов ТП.

Погрешность Ат.х.с преобразования сигнала электрического сопротивления указана без учета погрешности термопреобразователя сопротивления, использующегося для измерения температуры свободных концов ТП.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающей среды

для модификаций L52 и L5S, °С

для модификации L22, °С

- относительная влажность окружающей среды (без конденсации), %

от -40 до +70 от 0 до +60 от 5 до 95

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока, В

- напряжение постоянного тока, В (расширенный диапазон)

от 100 до 240 50/60

от 12 до 30

от 19,5 до 60

Температура транспортирования и хранения, °С

от -40 до +70

наносится методом лазерной печати, либо другим типографским способом на титульные листы документов PLC.00.002.01.РЭ «Контроллеры программируемые логические PLC-L модификации L22. Руководство по эксплуатации», PLC.00.002.02.РЭ «Контроллеры программируемые логические PLC-L модификации L52. Руководство по эксплуатации» и PLC.00.002.03.РЭ «Контроллеры программируемые логические PLC-L модификации L5S. Руководство по эксплуатации».

Комплектность

аблица 5 - Комплектность контроллеров

Наименование

Обозначение

Количество, шт

Контроллеры программируемые логические

PLC-L

в соответствии с заказом

Комплект ЦПУ, модулей расширения, технологических модулей, коммуникационных модулей, модулей источника питания, кабельных линий связи

-

в соответствии с заказом

Комплект разрешительной документации (сертификаты, свидетельства и др.)

-

1

Руководство по эксплуатации

PLC.00.002.01^

PLC.00.002.02^

PLC.00.002.03^

1

ПО, электронные копии документации и др. (опционально на Flash носителе информации или скачивается с сайта производителя)

-

1

Сведения о методах измерений

приведены в разделе 4 «Общая информация» документа PLC.00.002.01.РЭ «Контроллеры программируемые логические PLC-L модификации L22. Руководство по эксплуатации», разделе 3 «Конфигурация системы» документов PLC.00.002.02.РЭ «Контроллеры программируемые логические PLC-L модификации L52. Руководство по эксплуатации» и PLC.00.002.03.РЭ «Контроллеры программируемые логические PLC-L модификации L5S. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»;

ГОСТ Р МЭК 61131-1-2016 «Контроллеры программируемые. Часть 1. Общая информация»;

ТУ 27.12.31-002-43989665-2022 «Контроллеры программируемые логические PLC-L. Технические условия»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от F10-16 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.11.2024
90063-23
Номер в ГРСИ РФ:
90063-23
Производитель / заявитель:
Общество с ограниченной ответственностью "КОНСИСТ КОНСТРАКШН" (ООО "КОНСИСТ КОНСТРАКШН"), г. Москва
Год регистрации:
2023
Cрок действия реестра:
28.09.2028
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
