| Номер в госреестре | 90064-23 |
| Наименование СИ | Система измерений динамических параметров мобильная DDS-M |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений динамических параметров мобильная DDS-М (далее -СИДП М DDS-М) предназначена для измерений величин отклонения сопротивлений одиночных тензометров, напряжений на измерительных диагоналях мостовых тензометрических датчиков, величин заряда, напряжений переменного тока, частот периодических сигналов, а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний изделия ПД-8 и его модификаций в ПАО «ОДК-Сатурн».
Принцип действия СИДП М DDS-М основан на передаче параметров электрических сигналов (напряжение) и электрических цепей (сопротивление, заряд) с выходов первичных измерительных преобразователей (ПИП) в измерительные модули четырёх комплексов измерительных MIC-553PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно СИДП М DDS-М состоит четырёх станций сбора данных, представляющих собой установленные в четырёх ударопрочных шкафах-контейнерах (кейсах) с типоразмерами 9U/610 комплексы измерительные MIC-553PXI; четырёх операторских станций, процессорные блоки которых установлены в кейсах вместе с комплексами измерительными MIC-553PXI; блоков синхронизации процессов сбора данных, элементов локальной вычислительной сети и блоков питания, установленных в четырех специальных кейсах приборных c типоразмерами 3U/610; коммутационных элементов (кабелей) для подключения ПИП ко входам комплексов измерительных.
Функционально СИДП М DDS-M включает в себя следующие измерительные каналы (ИК):
- ИК величины отклонения сопротивления одиночного тензометра;
- ИК напряжения на измерительной диагонали тензометрического датчика;
- ИК величины заряда;
- ИК амплитуды напряжения переменного тока,
- ИК частоты периодического сигнала.
ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-224 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК частоты периодического сигнала реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, работающих в режиме измерения напряжения переменного тока, и программным модулем обработки результатов измерений «МОРИ», входящим в состав программы управления комплексом MIC «Recorder».
Общий вид составных частей СИДП М DDS-М представлен на рисунках 1 - 7.
Заводской номер (№ 001) системы наносится на станцию сбора данных в форме информационной таблички, содержащей буквенно-цифровое обозначение (рисунки 1 и 8). Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам СИДП М DDS-М обеспечивается:
- ограничением доступа к месту установки системы;
- закрытием кейсов специальными замками (рисунок 4).
Место нанесения заводской маркировки

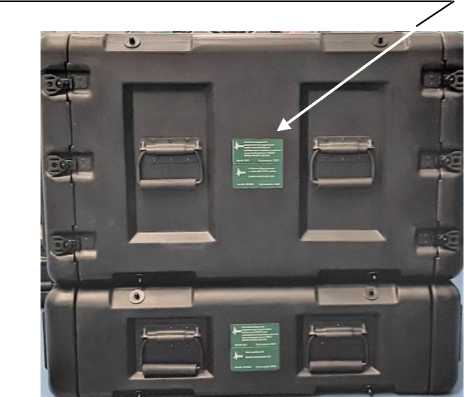

Рисунок 1 - Станция сбора данных. Общий вид

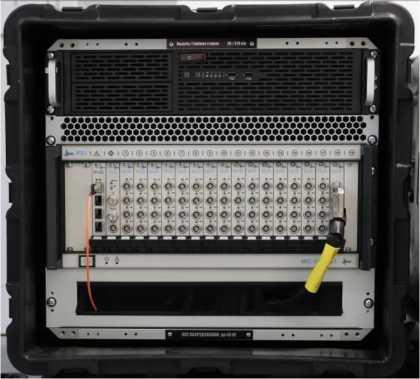

Рисунок 2 - Станция сбора данных БЛИЖ.408310.002.132. Комплекс измерительный MIC-553PXI и PromPC

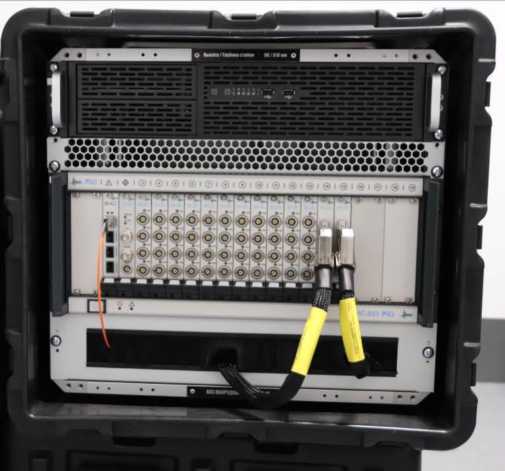

Рисунок 3 - Станция сбора данных БЛИЖ.408310.002.132-01. Комплекс измерительный MIC-553PXI и PromPC
Рисунок 4 - Станция сбора данных БЛИЖ.408310.002.132. Запирающий механизм кейса

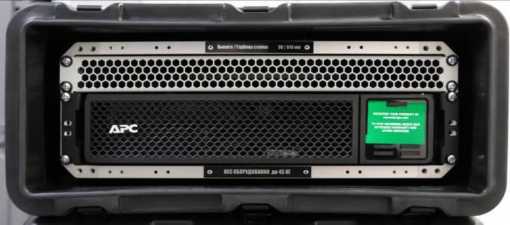

Рисунок 5 - Кейс приборный БЛИЖ.408310.002.134

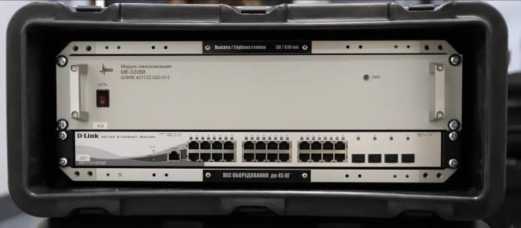

Рисунок 6 - Кейс приборный
БЛИЖ.408310.002.133

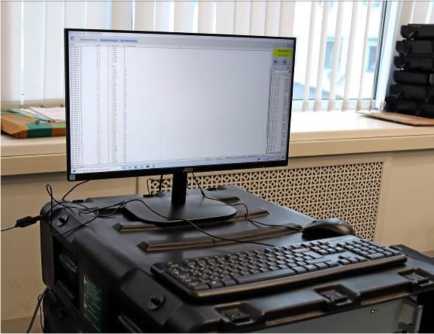

Рисунок 7 - Операторская станция №1
Система измерений динамических параметров мобильная DDS-M
Зав.№: 001
Станция сбора данных на базе MIC-553 в кейсе
БЛИЖ.408310.002.132
БЛИЖ.401202.100.819
Год выпуска: 2022
Зав.№: 281901 Год выпуска: 2022
Рисунок 8 - Заводская маркировка станции сбора данных
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder».
Метрологически значимой частью ФПО является программный модуль scales.dll.
Идентификационные данные ФПО приведены в Таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Основные метрологические и технические характеристики СИДП М DDS-М приведены в таблицах 2, 3
Таблица 2 - МХ СИДП М DDS-М
| Измеряемые параметры (наименование измерительных каналов) | Измеряемые величины | Диапазон измерений | Предел допускаемой погрешности | Кол-во ИК |
| ИК величины отклонения сопротивления одиночного тензометра | ||||
| Отклонение сопротивления одиночного тензометра (Параметры: DT01 - DT104) | Изменение электрического сопротивления | от -0,67 до +0,67 Ом | у: ±0,4 % от ДИ | 104 |
| ИК напряжения на измерительной диагонали тензометрического датчика | ||||
| Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST16) | Напряжение постоянного тока | от -10 до +10 мВ | у: ±0,5 % от ДИ | 16 |
| ИК величины заряда | ||||
| Заряд (Параметры: Q01 - Q88) | Электрический заряд | от 1 до 100000 пКл | у: ±0,5 % от ВП | 88 |
| ИК амплитуды напряжения переменного тока | ||||
| Напряжение переменного тока (Параметры: U01 - U48) | Напряжение переменного тока | от -10 до +10 В | у: ±0,15 % от ВП | 48 |
| ИК частоты периодического сигнала | ||||
| Частота периодического сигнала (Параметры: F_01 - F_12) | Частота | от 20 до 20000 Гц | у: ±0,1 % от ВП | 12 |
Примечания:
ВП - верхний предел измерения;
ДИ - диапазон измерения;
Y - приведенная погрешность.
Таблица 3 - ТХ СИДП М DDS-М
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
| Потребляемая мощность оборудования одного кейса, ВА, не более | 1600 |
| Габаритные размеры составных частей средства измерений, мм, (ширина х высота х глубина), не более: | |
| - станция сбора данных на базе MIC-553 в кейсе, 4 шт. - кейс приборный БЛИЖ.408310.002.133, 2 шт. - кейс приборный БЛИЖ.408310.002.134, 2 шт. - операторская станция, 4 шт. | 559х891х522 (каждая) 559х891х256 (каждый) 559х891х256 (каждый) 550х400х500(каждая) |
| Масса составных частей, кг, не более: | |
| - станция сбора данных на базе MIC-553 в кейсе, 4 шт. - кейс приборный БЛИЖ.408310.002.133, 2 шт. - кейс приборный БЛИЖ.408310.002.134, 2 шт. - операторская станция, 4 шт. | 50 (каждый) 40 (каждый) 20 (каждый) 5 (каждая) |
| Условия эксплуатации: | |
| - температура воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106 |
| Показатели надежности: | |
| Средняя наработка на отказ, часов | 2500 |
| Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов | 0,9984 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол станции сбора данных в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт/экз. |
| Система измерений динамических параметров мобильная DDS-М в составе: | БЛИЖ.401202.100.819 | 1 |
| Станция сбора данных на базе MIC-553 в кейсе | БЛИЖ.408310.002.132 | 2 |
| Станция сбора данных на базе MIC-553 в кейсе | БЛИЖ.408310.002.132-01 | 2 |
| Кейс приборный | БЛИЖ.408310.002.133 | 2 |
| Кейс приборный | БЛИЖ.408310.002.134 | 2 |
| Операторская станция | БЛИЖ.401350.012.068 | 4 |
| Комплект кабелей | БЛИЖ.402490.018.441 | 1 |
| Система измерений динамических параметров мобильная DDS-М. Формуляр | БЛИЖ.401202.100.819 РЭ-ЛУ | 1 |
| Система измерений динамических параметров мобильная DDS-М. Руководство по эксплуатации | БЛИЖ.401202.100.819 ФО-ЛУ | 1 |
| Методика поверки | - | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.819 РЭ-ЛУ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
