| Номер в госреестре | 90066-23 |
| Наименование СИ | Преобразователи измерительные струна |
| Обозначение типа СИ | ИПС-04 |
| Изготовитель | Общество с ограниченной ответственностью "СТС" (ООО "СТС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 03.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные струна ИПС-04 (далее - ИПС) предназначены для измерений силы сжатия.
Принцип действия ИПС основан на преобразовании силы сжатия, действующей на четыре независимых датчика силоизмерительных (далее - ДСИ), в частоту собственных свободных колебаний струны в каждом ДСИ с последующим преобразованием каждого сигнала в нормированный цифровой код.
Конструктивно ИПС состоит из блока датчиков силоизмерительных (далее - БДСИ), преобразователя сигнала датчика (далее - ПСД) и жгутов, соединяющих БДСИ с ПСД.
БДСИ состоит из четырёх независимых ДСИ, установленных параллельно между верхним и нижним силопередающими кольцами. Силопередающие кольца обеспечивают равномерное распределение силы по всем ДСИ.
Каждый ДСИ состоит из упругого элемента с натянутой струной и электромагнитного устройства, осуществляющего функции возбуждения колебаний струны и регистрации затухающих собственных свободных колебаний струны.
ПСД предназначен для измерений частоты затухающих собственных свободных колебаний струны и электрического сопротивления катушки струны и преобразования их в нормированный цифровой код, а также обеспечивает временное хранение полученной информации.
К ПСД с помощью жгутов подключены четыре ДСИ. Каждый из ДСИ, подключенных к ПСД, формирует независимый измерительный канал (далее - ИК).
ИПС измеряет силу путем суммирования результатов измерений силы ИК (метод совокупных измерений). ИПС передаёт результаты измерений силы каждого ИК и суммарной силы по интерфейсу стандарта RS-485 на персональный компьютер.
В целях предотвращения несанкционированного вмешательства в настройки ПСД, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления крышки ПСД, в левом верхнем углу. Место установки пломбы указано на рисунке 3.
Знак поверки на ИПС не наносится.
На боковой поверхности ИПС установлена маркировочная табличка с нанесённой маркировкой.
Содержание маркировки:
- логотип изготовителя;
- наименование предприятия-изготовителя;
- наименование изделия;
- диапазон измерений силы;
- заводской номер ИПС;
- дата выпуска (год);
- масса;
- надпись - Сделано в России;
- знак утверждения типа.

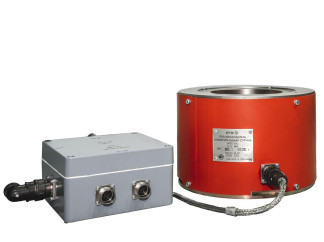

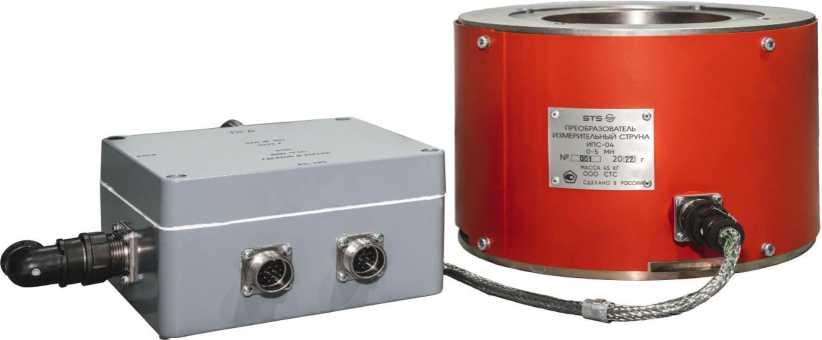

Рисунок 1 - Общий вид ИПС

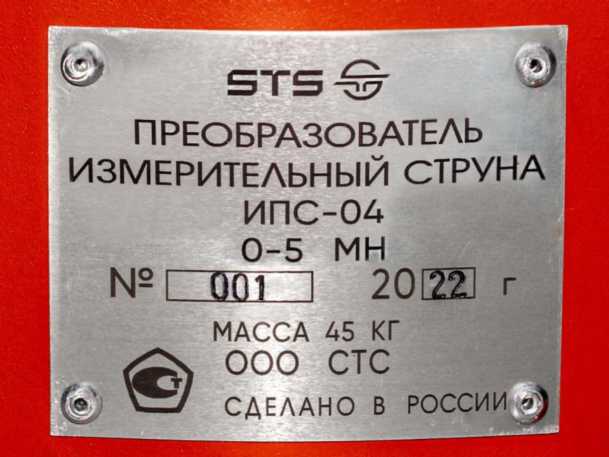

Рисунок 2 - Маркировка ИПС
место установки
пломбы ___

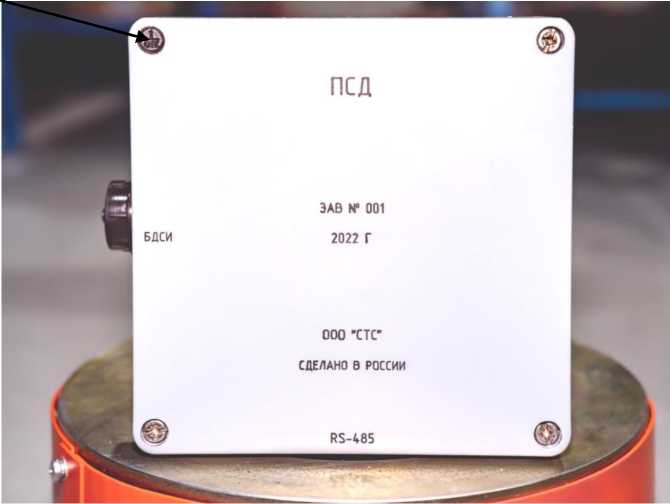

Рисунок 3 - Место пломбировки ПСД от несанкционированного доступа
Программное обеспечение (далее - ПО) включает в себя:
- автономное ПО;
- встроенное ПО.
Автономное ПО устанавливается на персональный компьютер, для выполнения функций по обработке, хранению, передаче, представлению измерительной информации и обеспечивает:
- обмен информацией между персональным компьютером и ИПС;
- визуализацию и сохранение полученных данных по результатам измерений;
- формирование отчётов по результатам поверки.
Встроенное ПО устанавливается в ПСД для выполнения функций по сбору, обработке, хранению, передаче измерительной информации и обеспечивает:
- установка коэффициентов преобразований ДСИ;
- опрос ДСИ и сбор данных с ДСИ;
- сохранение полученных результатов измерений в памяти ПСД;
- передачу полученных результатов измерений на персональный компьютер по ее запросу.
Встроенное ПО не имеет пользовательского интерфейса и работает только по командам программы верхнего уровня из персонального компьютера.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные автономного ПО ИПС
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PoverkaIPS_u.exe |
| Номер версии (идентификационный номер) ПО* | V.4.0.0.XXXXX (не ниже v.4.0.0.25915) |
| Цифровой идентификатор ПО** | db156d4b4d929dec90b82cdc7bba17ba |
| Алгоритм определения контрольной суммы | MD5 |
| * Примечание - обозначение «Х» не относится к метрологически значимому ПО и может принимать любые значения. * * Цифровой идентификатор программного обеспечения приведен для указанной в таблице версии ПО | |
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) встроенного ПО | Значение |
| Идентификационное наименование ПО | IPS-PSD |
| Номер версии (идентификационный номер ПО) | v.01 |
| Цифровой идентификатор ПО | Не доступно |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы ИПС, МН | от 1 до 5 |
| Диапазон показаний силы ИПС, МН | от 0 до 5 |
| Дискретность отсчета ИПС, кН | 10 |
| Пределы допускаемой абсолютной погрешности измерений силы ИПС, кН | ±100 |
| Диапазон измерений силы ИК, МН | от 0,25 до 1,25 |
| Диапазон показаний силы ИК, МН | от 0 до 1,25 |
| Дискретность отсчета ИК, кН | 1 |
| Пределы допускаемой абсолютной погрешности измерений силы ИК, кН | ±25 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество ИК в составе ИПС | 4 |
| Габаритные размеры БДСИ: - внешний диаметр без учёта разъёмов, мм, не более | 287 |
| - внешний диаметр с учётом разъёмов, мм, не более | 320 |
| - высота, мм, не более | 190 |
| Габаритные размеры ПСД (длина; ширина; высота), мм, не более | 196; 196; 102 |
| Масса ИПС, кг, не более | 45 |
| Напряжение питания постоянного тока, В | от 36 до 48 |
| Ток потребления при напряжении питания 36 В, мА, не более | 100 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +60 |
| - относительная влажность воздуха при температуре плюс 25 о С, %, не более | 98 |
Продолжение таблицы 4
| Вероятность безотказной работы за время 8000 ч, не менее | 0,97 |
| Средний срок службы компонентов: | |
| - БДСИ, лет, не менее | 80 |
| - ПСД, лет, не менее | 15 |
на титульные листы технических условий, руководства по эксплуатации и формуляра типографским способом и на маркировочную табличку, расположенную на корпусе БДСИ.
Таблица 5 - Комплектность ИПС
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь измерительный струна ИПС-04 | ВСПН.404179.007 | 1 компл. | - |
| Установочный носитель. Поверка преобразователя измерительного струна ИПС-04. Программное обеспечение и руководство оператора | ВСПН.467613.006 | 1 шт. | Поставляется с первой партией ИПС-04, отправляемых в один адрес |
| Преобразователь измерительный струна ИПС-04. Формуляр | ВСПН.404179.007 ФО | 1 экз. | - |
| Преобразователь измерительный струна ИПС-04. Руководство по эксплуатации | ВСПН.404179.007 РЭ | 1 экз. | - |
Сведения о методиках (методах) измерений приведены в документе «Преобразователь измерительный струна ИПС-04. Руководство по эксплуатации» ВСПН.404179.007 РЭ раздел 2.3 «Использование ИПС»
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ВСПН.404179.007 ТУ Преобразователь измерительный струна ИПС-04. Технические условия.
