| Номер в госреестре | 90067-23 |
| Наименование СИ | Комплекс систем измерений и автоматики для проведения отработки парашютной системы ВА ПТК |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО НПЦ "МЕРА"), Московская обл., г. Королев |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс систем измерений и автоматики для проведения отработки парашютной системы ВА ПТК (далее - КСИА) предназначен для измерений и регистрации силы постоянного тока с выходов тензодатчиков, расположенных на объекте испытаний; регистрации данных тензометрии, навигации, положения в пространстве, скоростей и ускорений.
К данному типу средств измерений относится КСИА с заводским номером № 001.
Принцип действия КСИА основан на передаче сигналов об измеряемых величинах с выходов тензодатчиков на измерительный модуль для цифрового преобразования и последующей регистрацией в сервере сбора данных.
КСИА применяется для выполнения циклограммы подрыва пиропатронов парашютной системы, измерения параметров процессов и характеристик оборудования в ходе испытаний парашютной системы ВА ПТК, а также передачи данных на наземную станцию по радиоканалу.
КСИА делится по конструктивному исполнению и назначению на наземную (станция телеметрической системы) и бортовую (устанавливаемую на массогабаритном макете возвращаемого аппарата (далее - ММВА)) части системы.
Бортовой частью КСИА, устанавливаемой на ММВА, является Блок измерений и автоматики «БИА ВА ПТК», который включает в себя следующую аппаратуру:
а) система измерений, включающая измерительный комплекс и станцию сбора данных;
б) система автоматики на базе вычислительного управляющего комплекса;
в) система малогабаритная инерциальная навигационная (далее - СМИН) «КомпаНав-3»;
г) бортовой сегмент телеметрической системы (далее - ТМС), предназначенной для передачи измерительной информации с бортового на наземный сегмент в реальном масштабе времени и дублирования записи измерительной информации. Бортовой сегмент ТМС включает блок модуляции высокочастотных сигналов, усилитель мощности и две антенны передающие.
Аппаратура бортового сегмента КСИА объединяется в локальную вычислительную сеть с помощью сетевого коммутатора.
Наземная часть КСИА состоит из наземного сегмента телеметрической системы, представленного станцией ТМС, и включает в себя двухканальную приемную антенну, блок усилителей мощности, приемник и наземную станцию сбора данных на базе ноутбука.
ТМС выполняет следующие функции:
- приём высокочастотных радиосигналов телеметрических структур линейной горизонтальной и вертикальной поляризации;
- демодуляция радиосигналов;
- регистрация полученных данных;
- воспроизведение, обработка и представление данных;
- обмен данными по сети Ethernet.
ТМС обеспечивает прием данных, передаваемых от бортового сегмента парашютной системы ВА ПТК.

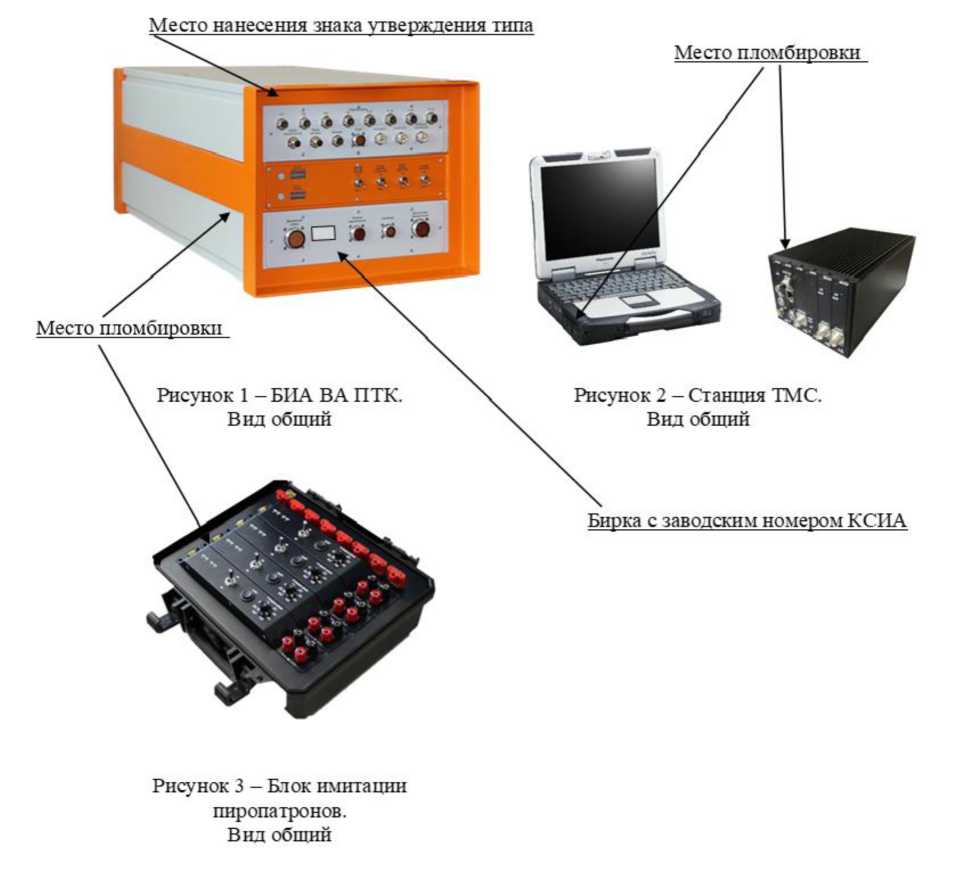

Составные части КСИА приведены на рисунках 1-3.
Рисунок 1 -Б11А В А ПТК. Вид общий
пиропатронов. Вид общий
Место нанесения знака утверждения типа
Место пломбировки
Бирка с заводским номером KCIIA
9 9 Э itf 3
Место пломбировки
Предусмотрено пломбирование БИА ВА ПТК, блока имитации пиропатронов, устройства приёма и демодуляции «MIC-ТМ».
Заводской номер, состоящий из цифр, наносится типографским способом на бирку, которая крепится на БИА ВА ПТК со стороны подключения пиропатронов.
Нанесение знака поверки на корпус не предусмотрено.
Рисунок 2 - Станция ТМС. Вид общий
Рисунок 3 - Блок имитации
В состав программного обеспечения (ПО) изделия входит программа управления «Recorder», в которой метрологически значимой частью является программный модуль scales.dll. Запись ПО осуществляется в процессе производства. Конструкция изделия исключает возможность несанкционированного влияния на ПО. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Таблица 2 - Метрологические характеристики КСИА
| Характеристика | Значение |
| Количество каналов | 16 |
| Диапазоны измерения силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной (к диапазону измерения) погрешности преобразования постоянного токового сигнала в рабочих условиях, % | ± 0,1 |
Таблица 3 - Основные технические характеристики КСИА
| Наименование характеристики | Значение |
| Параметры электрического питания БИА ВА ПТК: | |
| Напряжения питания постоянного тока, В | от 20 до 24 |
| Потребляемая мощность, В А, не более | 500 |
| Массогабаритные характеристики КСИА | |
| Масса БИА ВА ПТК, кг, не более: | 76 |
| Масса системы малогабаритной инерциальной навигационной (далее - СМИН) «КомпаНав-3», кг, не более | 0,35 |
| Масса антенны, кг, не более | 0,1 |
| Масса оборудования наземного сегмента, кг, не более | 50 |
| Габаритные размеры БИА ВА ПТК, мм, не более - высота - ширина - глубина | 900 330 410 |
| Габаритные размеры СМИН «КомпаНав-3», мм, не более - длина - ширина - высота | 127 74 39 |
| Габаритные размеры блока антенны, мм, не более - высота - ширина - глубина | 38 34 14 |
| Условия эксплуатации наземной части КСИА | |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа | от 0 до +50 95 от 80 до 120 |
| Условия эксплуатации БИА ВА ПТК: | |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа | от -50 до +60 98 от 12 до 106 |
| Спектральная плотность мощности виброускорения при случайной широкополосной вибрации, (м/с2)2/Гц: - в диапазон частот от 10 до 500 Гц включ. - в диапазон частот св. 500 до 2• 103 Гц | 0,04 от 0,04 до 4 • 10—4 |
| Механический удар одиночного действия: пиковое ударное ускорение, м/с2 длительность действия ударного ускорения, мс | 1500 1 |
| Механический удар многократного действия: пиковое ударное ускорение, м/с2 длительность действия ударного ускорения, мс | 50 10 |
| Скорость изменения атмосферного давления, кПа/с | 27 |
| Степень защиты блоков бортового сегмента КСИА | IP 54 |
наносится на титульный лист формуляра и руководства по эксплуатации, а также наносится на Блок измерений и автоматики «БИА ВА ПТК».
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Приме чание |
| Комплекс систем измерений и автоматики для проведения отработки парашютной системы ВА ПТК (зав. № 001) | _ | 1 шт. |
| Комплект принадлежностей | _ | 1 экз. |
| Руководство по эксплуатации | БЛИЖ.401202.200.298РЭ | 1 экз. |
| Формуляр | БЛИЖ.401202.200.298ФО | 1 экз. |
приведены в БЛИЖ.401202.200.298РЭ в разделе «2.5 Использование изделия».
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’16 до 100 А».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.11.2024 |
