Датчики крутящего момента силы TM, 90068-23

Назначение

Датчики крутящего момента силы TM (далее - датчики) предназначены для измерений статических и динамических крутящих моментов силы.

Описание

Конструктивно датчики крутящего момента силы выполнены в корпусе цилиндрической или прямоугольной формы, являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Встроенный опорный узел допускает монтаж в качестве упорного подшипника и упрощает эксплуатацию.

Каждый цилиндр имеет расположенный по кругу ряд пазов и вращается совместно с валом внутри катушки. Переменный ток с частотой до 20 кГц протекает через первичную обмотку. Когда крутящий момент силы отсутствует, пазы на двух цилиндрах не совмещены. При наличии крутящего момента силы деформационная зона подвергается угловой деформации, и пазы начинают перекрывать друг друга. Таким образом, во вторичной обмотке возникает напряжение, пропорциональное крутящему моменту силы. Формирующая электроника, встроенная в датчик крутящего момента силы, преобразует номинальный крутящий момент в напряжение от 0 до ±10 В. Электрические сигналы далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.

Датчики крутящего момента силы работают в комплексе с измерительными усилителями фирмы «Magtrol SA» модели 3411 и 6400 (данные усилители поставляются опционально). Возможно использование других усилителей с характеристиками, соответствующими электрическим параметрам датчиков.

Принцип действия датчиков крутящего момента силы основан на измерительной системе, работающей по принципу дифференциального трансформатора. Система основана на пропорциональности крутящего момента силы и возникающей в результате деформации индуктивности, состоящей из двух концентрических цилиндров, расположенных на валу с двух сторон области концентраций деформации вала, и двух концентрических катушек статора, прикрепленных к корпусу.

К данному типу средств измерений относятся датчики следующих модификаций TM 301, TM 302, TM 303, TM 304, TM 305, TM 306, TM 307, TM 308, TM 309, TM 310, TM 311, TM 312, TM 313, TM 314, TM 315, TM 316, TM 317, TMB 303, TMB 304, TMB 305, TMB 306, TMB 307, TMB 308, TMB 309, TMB 310, TMB 311, TMB 312, TMB 313, TMHS 303, TMHS 304, TMHS 305, TMHS 306, TMHS 307, TMHS 308, TMHS 309, TMHS 310, TMHS 311, TMHS 312, TMHS 313, TMHS 314, TMHS 315, TMHS 316, TMHS 317.

Структура обозначения датчика крутящего момента силы: TM [N], стандартная серия по каталогу производителя;

TMHS [N], - балансированная, высокоскоростная серия;

TMB [N] - версия с базовыми, не балансированными подшипниками,

где N - цифровой код по спецификации размерного ряда датчиков по каталогу производителя (например, 307, 311).

Нанесение знака поверки на датчики не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на идентификационной табличке датчика, которая крепится на корпусе датчика, типографским способом и имеет цифро-буквенное обозначение.

Общий вид датчиков представлен на рисунках 1 - 3.

Общий вид идентификационной таблички представлен на рисунке 4.

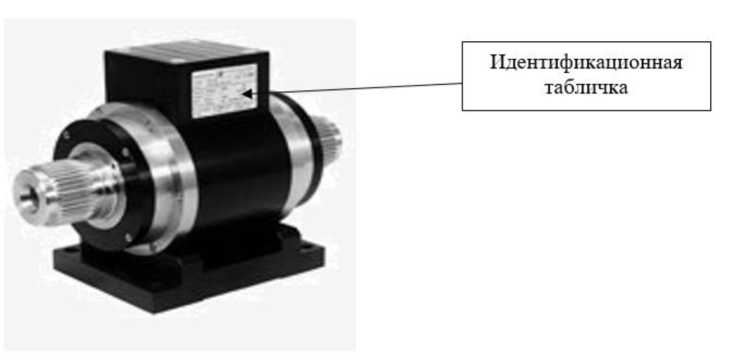

Рисунок 3 - Общий вид датчиков крутящего момента силы TM 309-ТМ 317, TMHS 303-TMHS 317 c основанием

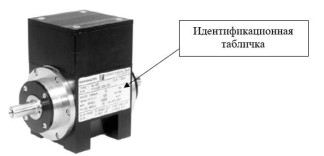

Рисунок 1 - Общий вид датчиков крутящего момента силы ТМ 301-ТМ 308

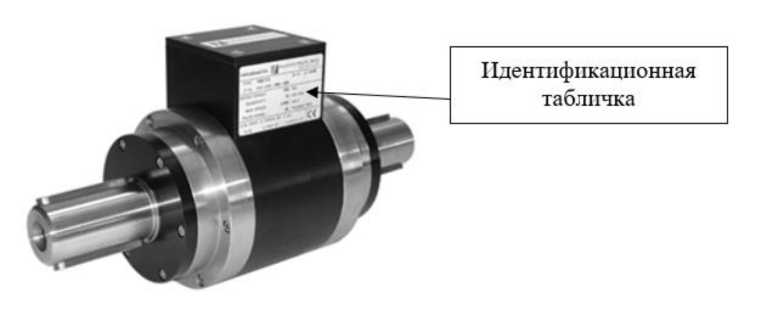

Рисунок 2. Общий вид датчиков крутящего момента силы ТМВ 303-ТМВ 313, TM 309-ТМ 317 без основания

MAGTROL TORQUE SENSOR

Место нанесения серийного номера

MODEL: TNI 311

S/N: 0121В *

RATED TORQUE: 100 Nm

Рисунок 4 - Общий вид идентификационной таблички

Пломбирование датчиков не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Принцип измерения» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;

Стандарт предприятия фирмы «Magtrol SA», Швейцария.
