| Номер в госреестре | 90069-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JSZ |
| Изготовитель | Компания "Jiangsu Cosine Electric Co., Ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 03.10.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JSZ (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях промышленной частоты.
Принцип действия трансформаторов основан на преобразовании напряжения переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются трехфазными заземляемыми устройствами опорного типа с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет функции изолятора и несущей конструкции. Выводы вторичных обмоток размещены в контактной коробке, закрепленной на основании трансформатора. На основании трансформаторов имеются отверстия под болты для крепления.
К трансформаторам данного типа относятся трансформаторы модификаций, структурная схема которых указана на рисунке 1.
JSZ
| Х | Х - | X | X* |
| Наличие предохранителя: R - наличие предохранителя во всех выводах R3 - наличие предохранителя только в фазных выводах FR - антирезонансный трансформатор с предохранителем обозначение отсутствует - без предохранителя | |||
| Номинальное (наибольшее рабочее) напряжение: 10 - 10кВ, 20 -20кВ | |||
| Номер типа конструкции: Возможные варианты: 18 | |||
| Обозначение типа проводки: Y - проводка типа «звезда» V - проводка типа «треугольник» | |||
Обозначение типа трансформатора
*-может отсутствовать
Рисунок 1 - Структура условного обозначения модификаций трансформаторов
Знак поверки наносится в паспорт или на свидетельство о поверке в соответствии с действующим законодательством.

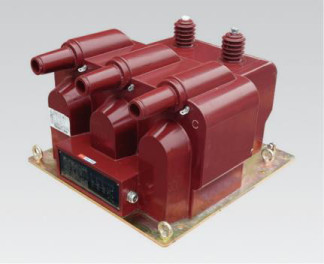

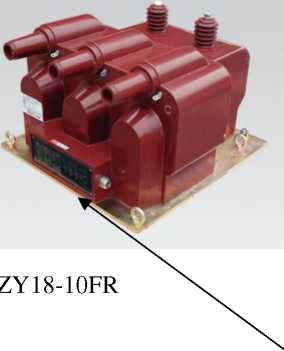

Общий вид трансформаторов с указанием мест пломбирования клеммной колодки вторичных цепей от несанкционированного доступа (при наличии) представлен на рисунке 2. Пломбирование клеммной колодки вторичных цепей от несанкционированного доступа производится применением пластиковых крышек.
Идентификационные данные трансформатора (серийный номер, дата производства, сведения об изготовителе и т.д.) наносятся на маркировочную табличку методом гравировки, если табличка металлическая или типографским способом, если табличка в виде наклейки.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
пломбирования
JSZV18-20R
JSZY18-20R
Места пломбирования

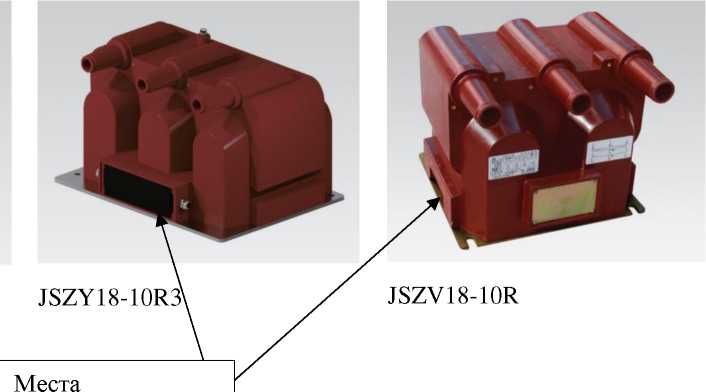

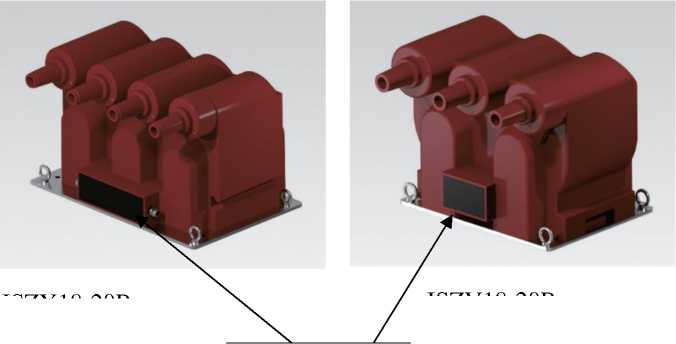

Рисунок 2 - Общий вид трансформаторов
JSZY1S-20R
Част. 50Hz
Юкф.трансф. (кВ)
Обозн втор 00
Класс точн.
Ном мощн(УА)
Предел мощн/'.'А]
I Трансформатор напряжения
Напр. иэоляцн1и24?<65|,125кВ
12831412
21110.1/13
201,38.1/3
(1а.1Ь. 1с). 1i
da. dn
""зр
50
50
3’200
Сер. номер; дата изг
.ж 1.21)ргбессрочно.1.611р(/др8ч Класс термостсйкостм изол Е
Ко , Лтд Цзянсу Тайсин 0523-87565243
42301293304001
42301293304001
202301
Место
нанесения
серийного номера

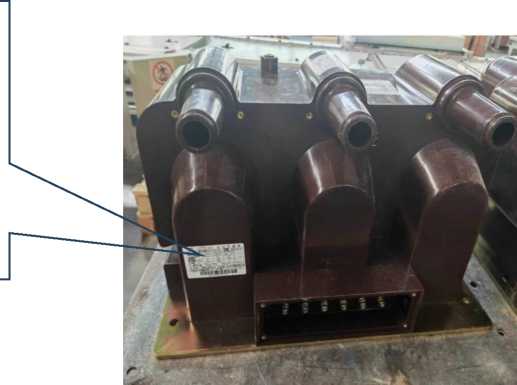

Рисунок 3 - Место нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение Uh.p., кВ: | |
| - JSZY18-10FR | 12 |
| - JSZY18-10R3 | 12 |
| - JSZY18-20R | 24 |
| - JSZV18-10R | 12 |
| - JSZV18-20R | 24 |
| Номинальное напряжение первичной обмотки Uihom, кВ: | |
| - JSZY18-10FR | 10/V3 |
| - JSZY18-10R3 | 10/V3 |
| - JSZY18-20R | 20/\3 |
| - JSZV18-10R | 10 |
| - JSZV18-20R | 20 |
| Номинальное напряжение основной вторичной обмотки U2hom, кВ: | |
| - JSZY18-10FR | 0,1/Д 0.22/\3; 0.1/3 |
| - JSZY18-10R3 | 0,1/Д 0.22/\3; 0,1/3 |
| - JSZY18-20R | 0,1/Д 0.22/\3; 0.1/3 |
| - JSZV18-10R | 0,1; 0.22 |
| - JSZV18-20R | 0,1; 0,22 |
Продолжение таблицы 1
| Номинальная частота, Гц: | |
| - JSZY18-10FR | 50 |
| - JSZY18-10R3 | 50 |
| - JSZY18-20R | 50 |
| - JSZV18-10R | 50 |
| - JSZV18-20R | 50 |
| Классы точности вторичных обмоток по ГОСТ 1983-2015: | |
| - для измерений: | |
| - JSZY18-10FR | 0,2; 0,5; 1,0; 3,0 |
| - JSZY18-10R3 | 0,2; 0,5; 1,0; 3,0 |
| - JSZY18-20R | 0,2; 0,5; 1,0; 3,0 |
| - JSZV18-10R | 0,2; 0,5; 1,0; 3,0 |
| - JSZV18-20R | 0,2; 0,5; 1,0; 3,0 |
| - для защиты: | |
| - JSZY18-10FR | 3P 6P |
| - JSZY18-10R3 | 3P 6P |
| - JSZY18-20R | 3P 6P |
| - JSZV18-10R | - |
| - JSZV18-20R | - |
| Номинальная мощность вторичных обмоток, В •А: | |
| - JSZY18-10FR | |
| - для класса точности 0,2 | 15 |
| - для класса точности 0,5 | 30 |
| - для класса точности 3 | 300 |
| - для класса точности 3P 6P | 300 |
| - JSZY18-10R3 | |
| - для класса точности 0,2 | 40 |
| - для класса точности 0,5 | 100 |
| - для класса точности 3 | 100 |
| - для класса точности 3P 6P | 100 |
| - JSZY18-20R | |
| - для класса точности 0,2 | 15 |
| - для класса точности 0,5 | 30 |
| - для класса точности 3 | 100 |
| - для класса точности 3P 6P | 100 |
Продолжение таблицы 1
| - JSZV18-10R - для класса точности 0,2 | 10 |
| - для класса точности 0,5 | 30 |
| - для класса точности 1 | 50 |
| - для класса точности 3P 6P | - |
| - JSZV18-20R - для класса точности 0,2 | 10 |
| - для класса точности 0,5 | 30 |
| - для класса точности 1 | 50 |
| - для класса точности 3P 6P | - |
| Предельная мощность, ВА | 600 |
Таблицы 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ШиринахДлинахВысота), мм, не | |
| более | |
| - JSZY18-10FR | 465 х 494 х 310 |
| - JSZY18-10R3 | 520 х 380 х 329 |
| - JSZY18-20R | 580 х 440 х 371 |
| - JSZV18-10R | 330 х 350 х 292 |
| - JSZV18-20R | 450 х 450 х 378 |
| Масса, кг, не более | |
| - JSZY18-10FR | 125 |
| - JSZY18-10R3 | 130 |
| - JSZY18-20R | 155 |
| - JSZV18-10R | 70 |
| - JSZV18-20R | 120 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -25 до +40 |
| Средняя наработка на отказ, ч, не менее | 260000 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз |
| Трансформатор напряжения JSZ | -1) | 1 |
| Паспорт | 1 | |
| Руководство по эксплуатации 2) | 1 | |
| Примечания: 1) - обозначение меняется в зависимости от модификации 2) - по запросу | ||
приведены в разделе 6 «Указания по монтажу и эксплуатации» документа РЭ. Руководство по эксплуатации.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Стандарт предприятия.
