Номер в госреестре | 90072-23 |
Наименование СИ | Резервуары горизонтальные стальные |
Обозначение типа СИ | РГСН-10 |
Изготовитель | Общество с ограниченной ответственностью "Московский завод резервуарного оборудования" (ООО "МЗРО"), г. Москва |
Год регистрации | 2023 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары горизонтальные стальные РГСН-10 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные, номинальной вместимостью 10 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Резервуары горизонтальные стальные РГСН-10 расположены внутри металлического контейнера наземного расположения.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на информационную табличку и ударным способом на маркировочную табличку резервуара. Информационная табличка крепится к контейнеру резервуара. Маркировочная табличка крепится к корпусу резервуара.
Резервуары РГСН-10 с заводскими номерами 076, 134, 135 расположены по адресу: Камчатский край, с. Тиличики, ул. Молодежная, д. 34.
Общий вид резервуаров РГСН-10 представлен на рисунках 2, 3, 4, 5.
Нанесение знака поверки на средство измерений не предусмотрено.

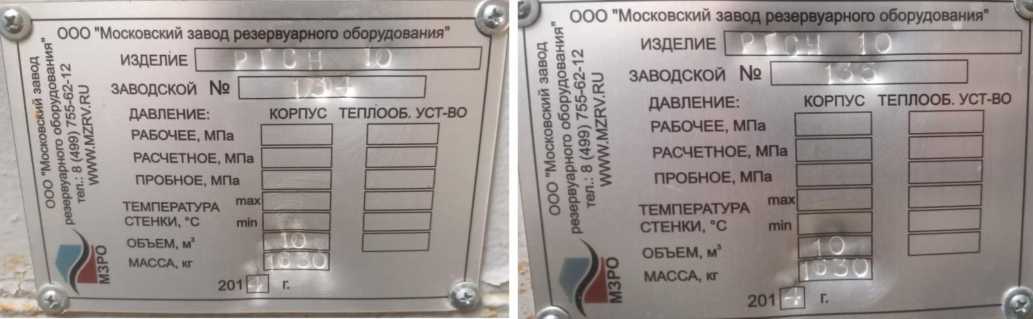

Рисунок 1 - Маркировочные таблички резервуаров

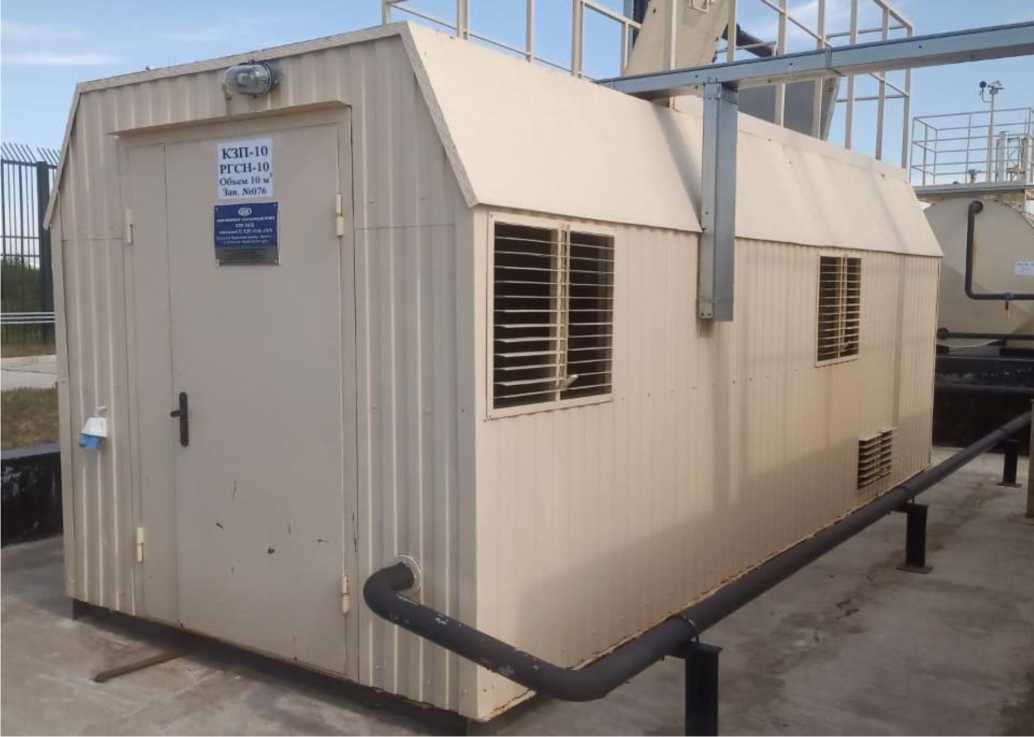

Рисунок 2 - Общий вид резервуара РГСН-10 зав.№ 076

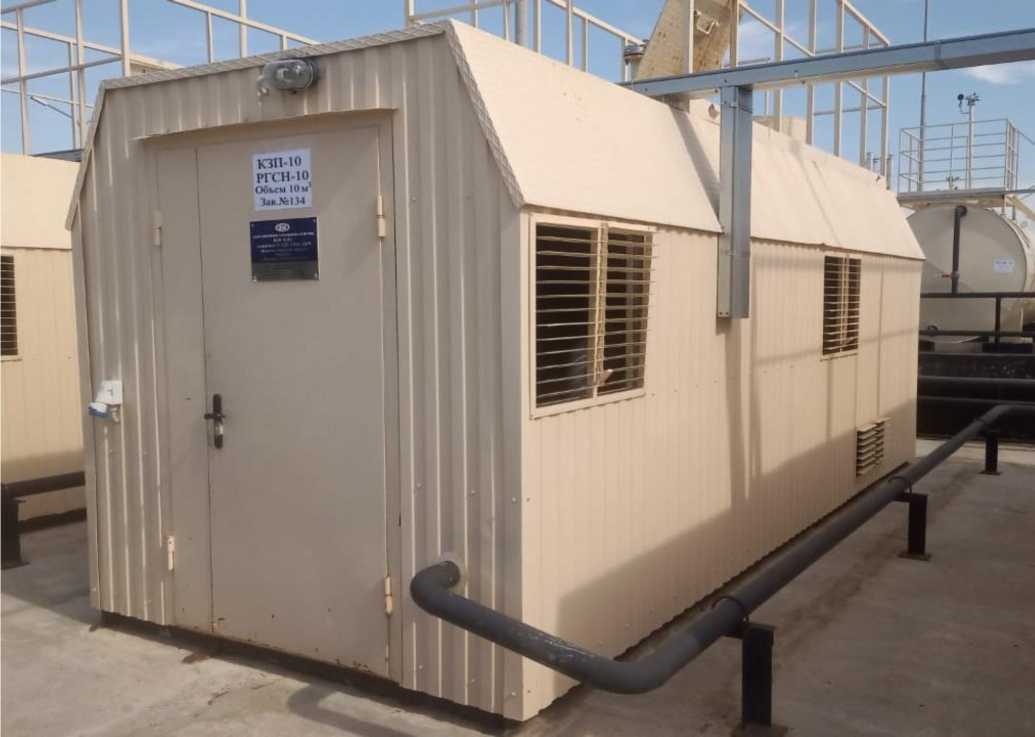

Рисунок 3 - Общий вид резервуара РГСН-10 зав.№ 134

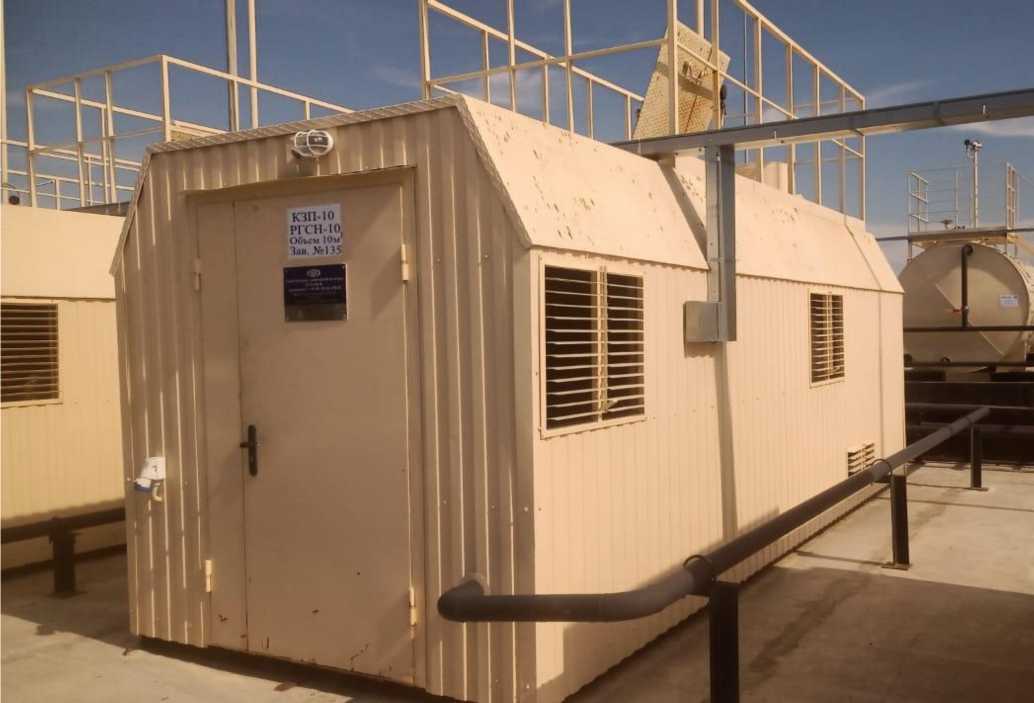

Рисунок 4 - Общий вид резервуара РГСН-10 зав.№ 135

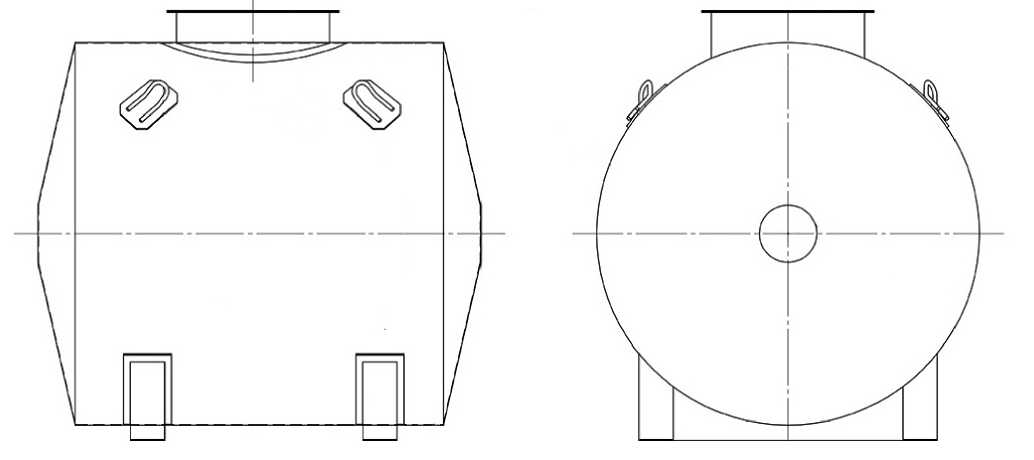

Рисунок 5 - Общий вид резервуаров РГСН-10
Пломбирование резервуаров РГСН-10 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 10 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар горизонтальный стальной | РГСН-10 | 1 шт. |
Паспорт | - | 1 экз. |
Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Зарегистрировано поверок | 3 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
