Резервуары горизонтальные стальные РГСН, 90073-23

90073-23
Резервуары горизонтальные стальные РГСН (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 90073-23
Наименование СИ Резервуары горизонтальные стальные
Обозначение типа СИ РГСН
Изготовитель Общество с ограниченной ответственностью "Московский завод резервуарного оборудования" (ООО "МЗРО"), г. Москва
Год регистрации 2023
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные стальные РГСН (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары изготовлены в следующих модификациях: РГСН-10 с заводским номером 10-3, РГСН-50 с заводскими номерами 78, 84, 105, 106.

Заводской номер резервуара РГСН-10 в виде цифрового обозначения, состоящий из арабских цифр, нанесен типографским способом на информационную табличку резервуара. Табличка крепится к днищу резервуара.

Заводские номера резервуаров РГСН-50 в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара (рисунки 1, 2). Таблички крепятся к корпусам резервуаров.

Резервуары РГСН-10 с заводским номером 10-3, РГСН-50 с заводскими номерами 78, 84, 105, 106 расположены по адресу: Камчатский край, с. Тиличики, ул. Молодежная, д. 34.

Общий вид резервуаров РГСН представлен на рисунках 3, 4, 5, 6, 7.

Нанесение знака поверки на средство измерений не предусмотрено.

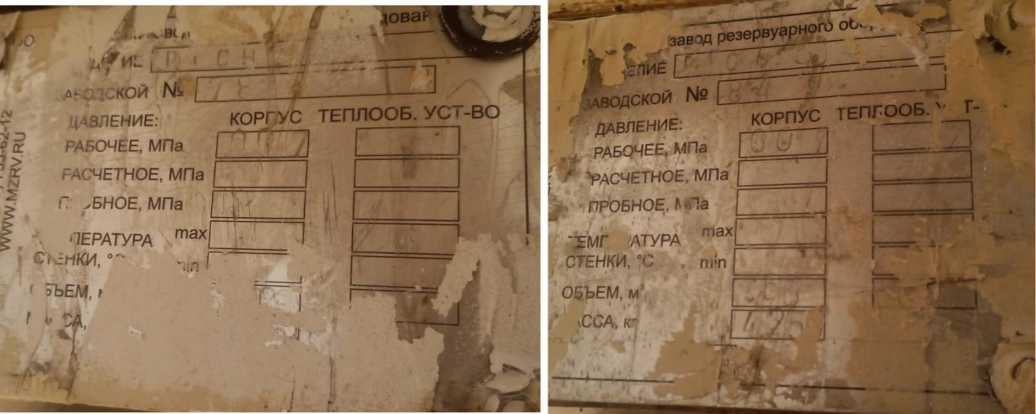

Рисунок 1 - Маркировочные таблички резервуаров РГСН-50 зав.№№78, 84

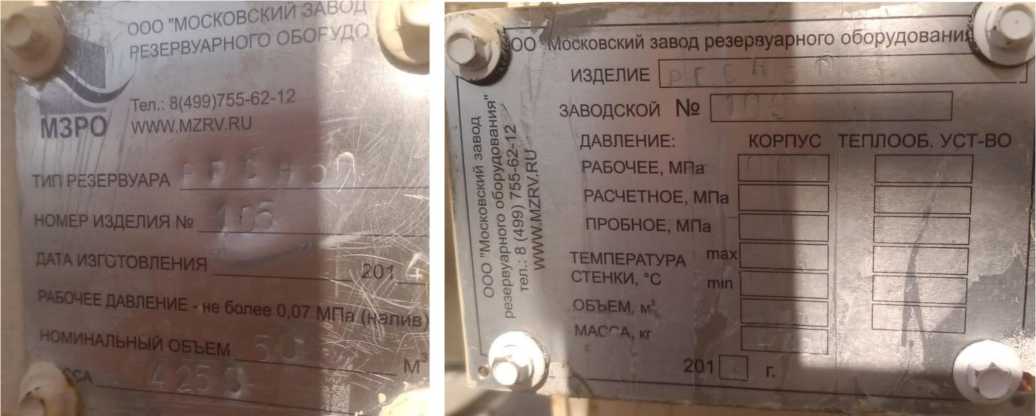

Рисунок 2 - Маркировочные таблички резервуаров РГСН-50 зав.№№105, 106

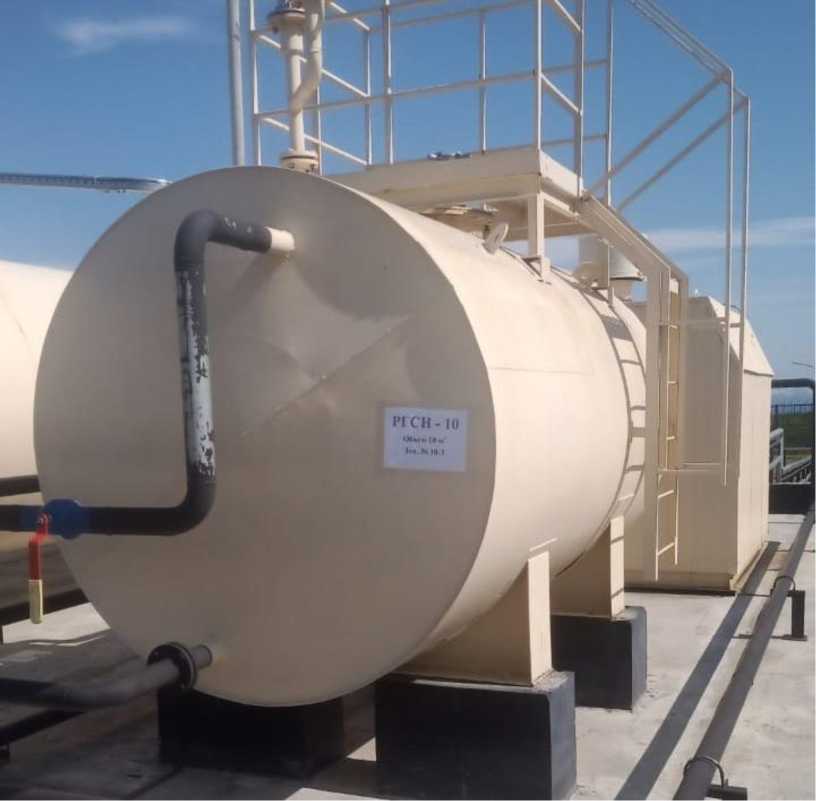

Рисунок 3 - Общий вид резервуара РГСН-10 зав.№ 10-3

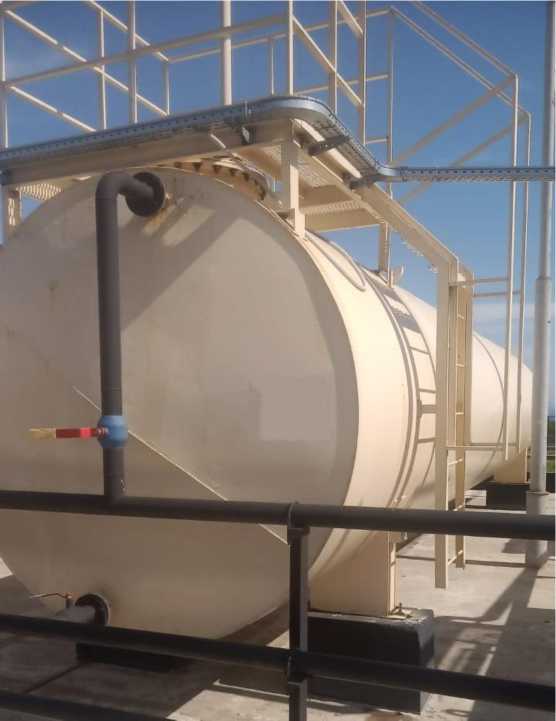

Рисунок 4 - Общий вид резервуара РГСН-50 зав.№ 78

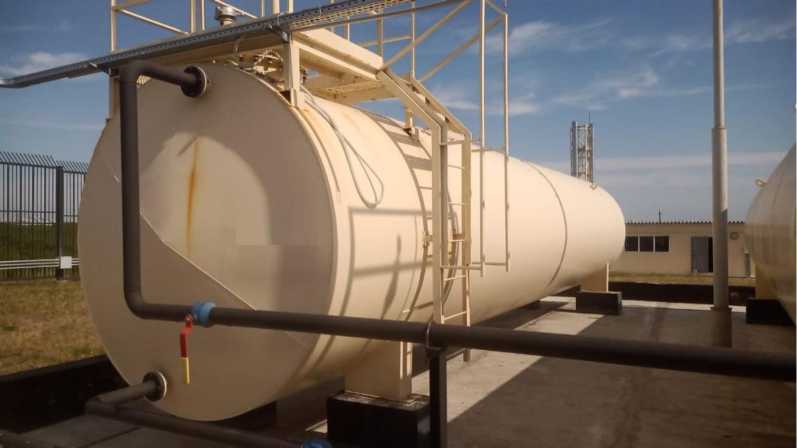

Рисунок 5 - Общий вид резервуара РГСН-50 зав.№ 84

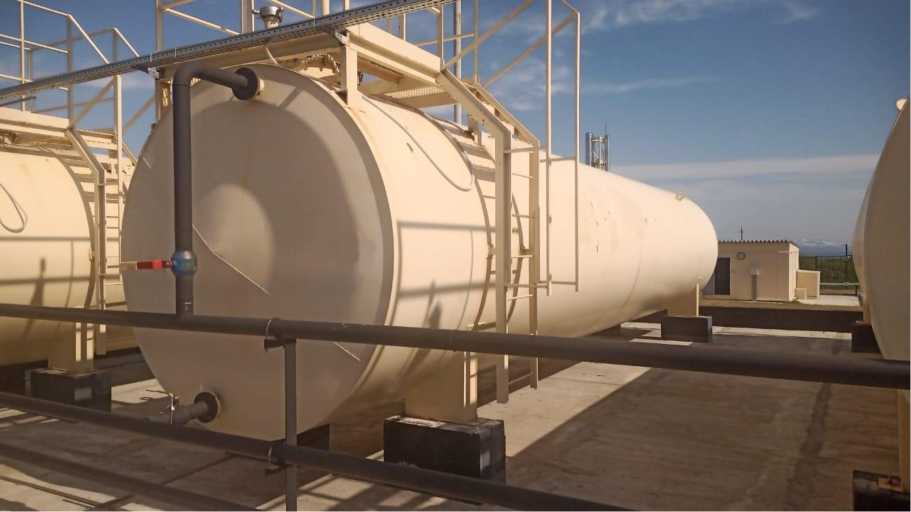

Рисунок 6 - Общий вид резервуара РГСН-50 зав.№ 105

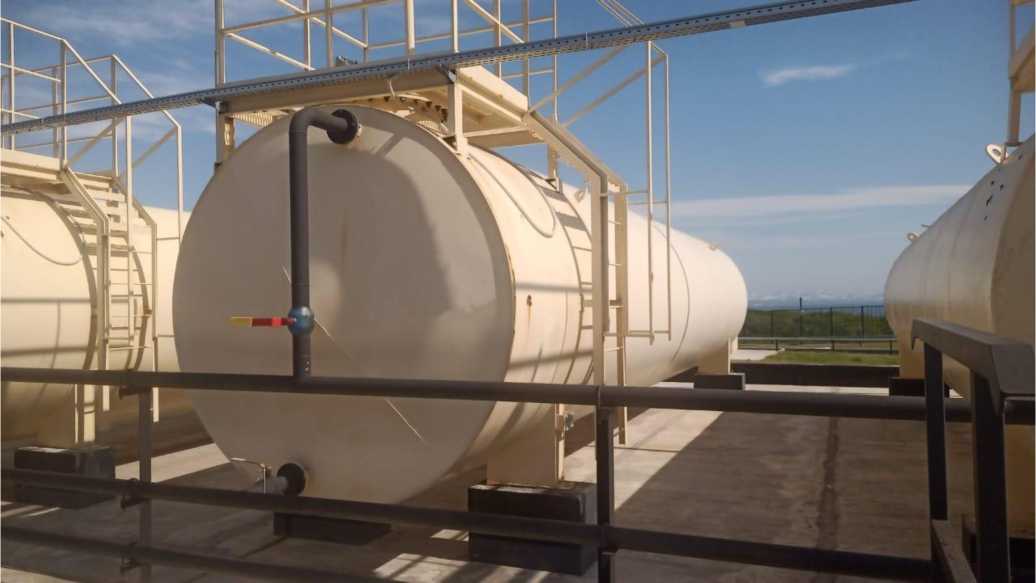

Рисунок 7 - Общий вид резервуара РГСН-50 зав.№ 106

Пломбирование резервуаров РГСН не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГСН-10

РГСН-50

Номинальная вместимость, м3

10

50

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

Атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной

РГСН-10

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар горизонтальный стальной

РГСН-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 22.11.2024
