Анализаторы содержания спирта в жидкости Alcolyzer, 90082-23

Назначение

Анализаторы содержания спирта в жидкости Alcolyzer (далее - анализаторы) предназначены для измерений объёмной доли этанола в алкогольной продукции в условиях лабораторий.

Описание

Принцип действия анализаторов основан на регистрации спектральных линий поглощения молекул этанола в ИК-области спектра. Интенсивность ИК-линии поглощения этанола пропорциональна объёмной доле этанола в анализируемой жидкости.

Анализаторы не имеют жидкокристаллического дисплея и кнопок управления. Применяются только в качестве дополнительных модулей для подключения к плотномерам серии DMA.

В анализаторах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком и электронным термостатом. Испытуемая проба жидкости подается оператором в измерительную ячейку вручную с помощью шприца или посредством автоматической системы подачи образца в случае дополнительной комплектации.

Управление работой анализаторов, а также индикация параметров и результатов измерений осуществляется посредством кнопок управления, меню и жидкокристаллического монитора подключенного плотномера серии DMA. Анализатор автоматически пересчитывает измеренное значение объёмной доли этанола в массовую долю, используя данные о плотности пробы и передает полученные данные по линиям связи для индикации на мониторе плотномера серии DMA.

Анализаторы выпускаются в следующих модификациях: Alcolyzer 1001, Alcolyzer 3001, Alcolyzer 3001 Beer, Alcolyzer 3001 Wine, Alcolyzer 3001 Sake, Alcolyzer 3001 Spirits. Модификации отличаются заводскими градуировками под определённый тип напитков.

Маркировочная табличка с серийным номером и наименованием модификации расположена на оборотной стороне анализатора в левом верхнем углу. Серийный номер имеет цифровой формат и нанесен типографским способом на маркировочную табличку.

Пломбирование анализаторов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

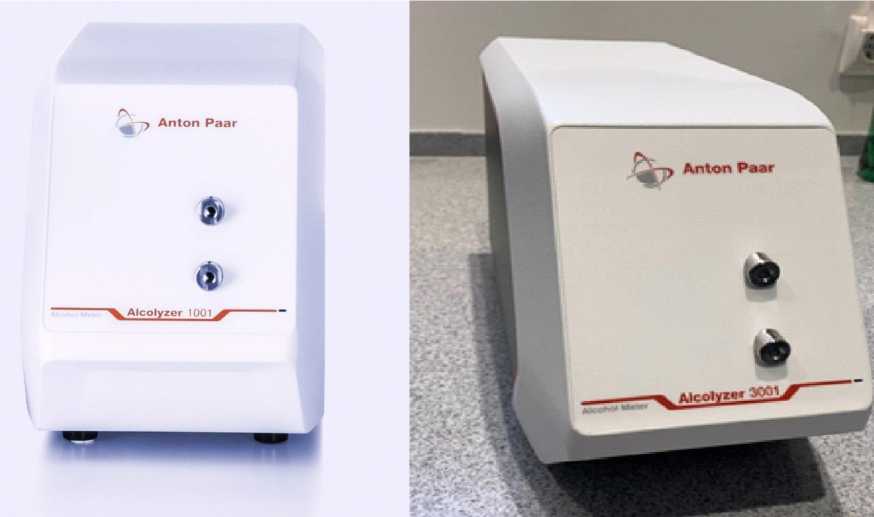

Рисунок 1 - Общий вид анализаторов содержания спирта в жидкости Alcolyzer

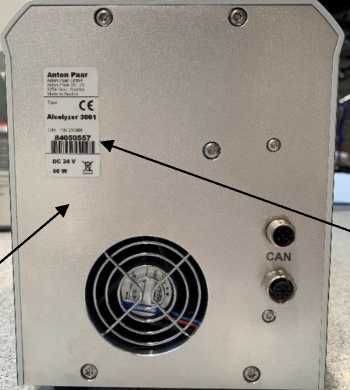

Место нанесения серийного номера

Место нанесения знака утверждения типа

Рисунок 2 - Вид маркировочной таблички с серийным номером и наименованием модификации анализатора

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО), предназначенное для управления их работой и процессом измерений, а также для хранения и обработки полученных результатов.

Программное обеспечение анализаторов может быть установлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 -Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом или на оборотную сторону корпуса анализатора в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 «Проведение измерений и проверок» руководства по эксплуатации «Анализаторы содержания спирта в жидкости Alcolyzer».

Нормативные документы

Стандарт предприятия «Anton Paar GmbH».
