| Номер в госреестре | 90083-23 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | Туламаш |
| Изготовитель | Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш" (ООО ТД "ИТО-Туламаш"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 04.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули Туламаш (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерений глубины.
Принцип действия штангенциркулей с отсчетом по нониусу (далее по тексту - ШЦ) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале (далее по тексту -ШЦК) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством (далее по тексту - ШЦЦ) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству.
Штангенциркули изготавливаются следующих типов:
- I - двусторонние с глубиномером;
- II - двусторонние;
- III - односторонние.
Штангенциркули типов II и III могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).
Пример условного обозначения модификации штангенциркулей:
- для штангенциркулей ШЦ типа II с диапазоном измерений от 0 до 250 мм и значением отсчета по нониусу 0,05 мм: ШЦ-П-250-0,05;
- для штангенциркулей ШЦ типа II с диапазоном измерений от 250 до 630 мм и значением отсчета по нониусу 0,1 мм, класса точности 1: ШЦ-П-250-630-0,1-1;
- для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,02 мм: ШЦК-1-150-0,02;
- для штангенциркулей ШЦЦ типа I с диапазоном измерений от 0 до 125 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм: ТТПЩ-1-125-0,01.
Штангенциркули изготавливаются классов точности 1 и 2, отличающиеся пределами допускаемой абсолютной погрешности.
К данному типу средств измерений относятся штангенциркули торговой марки
или
«Туламаш». Логотип
наносится на нерабочую поверхность
штангенциркуля с помощью краски или лазерной гравировки и на паспорт штангенциркулей типографским методом.
Штангенциркули ШЦ состоят из штанги, рамки, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии).
Штангенциркули ШЦК состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика (при его наличии), глубиномера и губок (с плоскими, кромочными измерительными поверхностями для наружных и внутренних измерений).
Штангенциркули ШЦЦ состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля ШЦЦ осуществляется от встроенного источника питания.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового или буквенно-цифрового обозначения, наносится на лицевую или оборотную сторону штанги штангенциркуля или на оборотную сторону рамки с цифровым отсчетным устройством, с помощью краски или лазерной гравировки.
Фотографии общего вида штангенциркулей представлены на рисунках 1 - 7. Обозначение места нанесения заводского номера представлено на рисунке 8. Общий вид круговой шкалы отсчетного устройства штангенциркулей представлен на рисунке 9. Общий вид цифрового отсчетного устройства штангенциркулей представлен на рисунке 10.

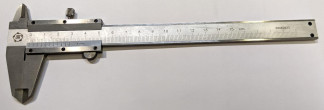

Рисунок 1 - Общий вид штангенциркулей ШЦ типа I

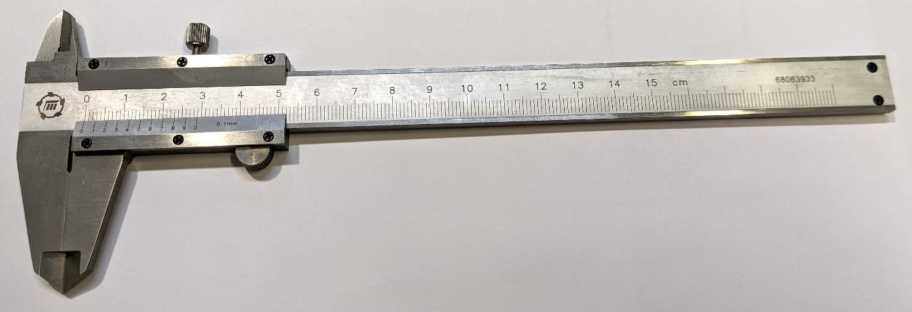

Рисунок 2 - Общий вид штангенциркулей ШЦ типа II
Рисунок 3 - Общий вид штангенциркулей ШЦ типа III

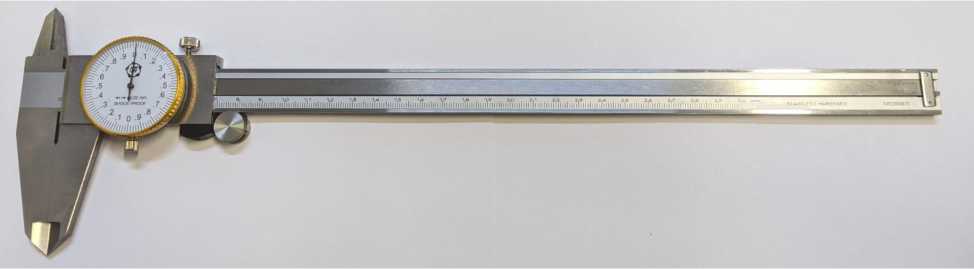

Рисунок 4 - Общий вид штангенциркулей ШЦК

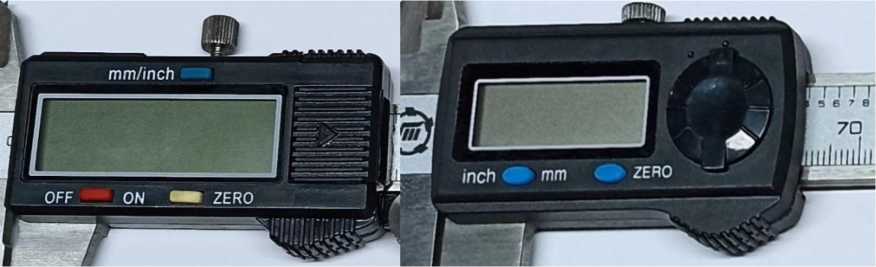

Рисунок 5 - Общий вид штангенциркулей ШЦЦ типа I

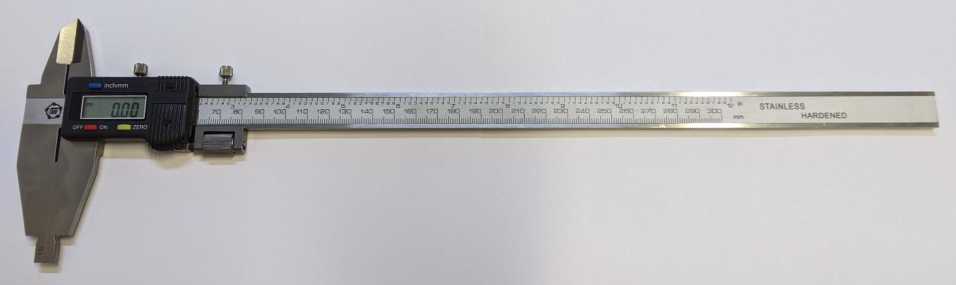

Рисунок 6 - Общий вид штангенциркулей ШЦЦ типа II

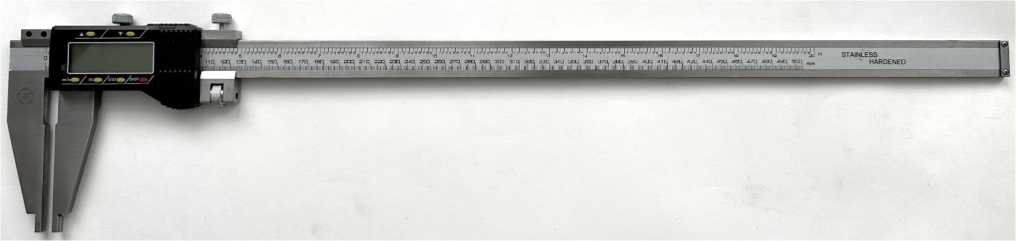

Рисунок 7 - Общий вид штангенциркулей ШЦЦ типа III

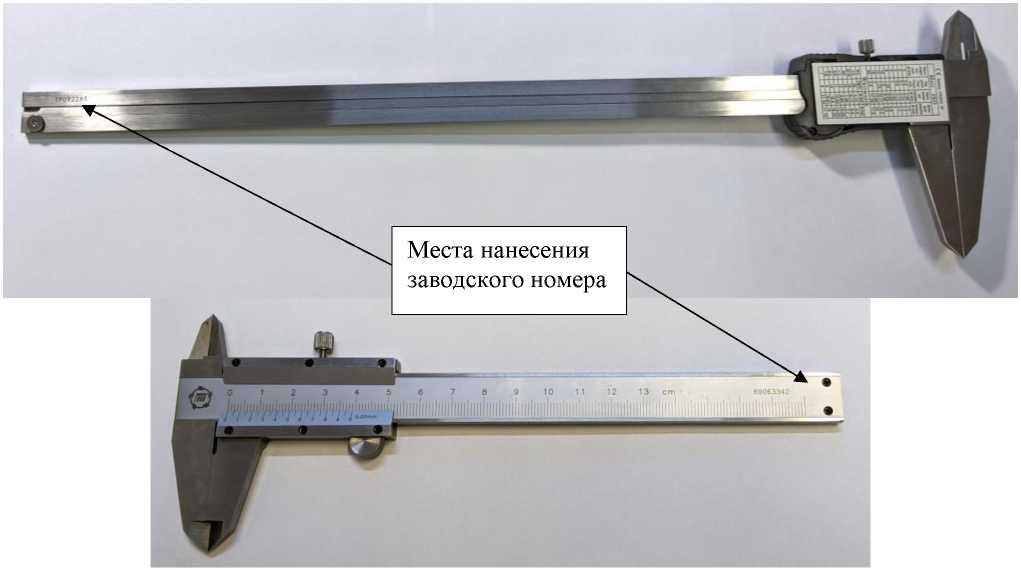

Рисунок 8 - Обозначение места нанесения заводского номера

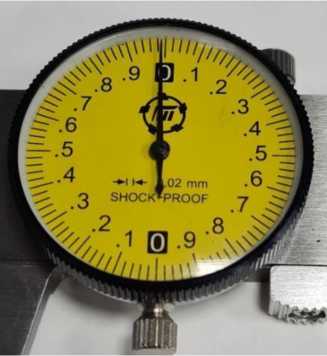

Рисунок 9 - Общий вид круговой шкалы отсчетного устройства штангенциркулей

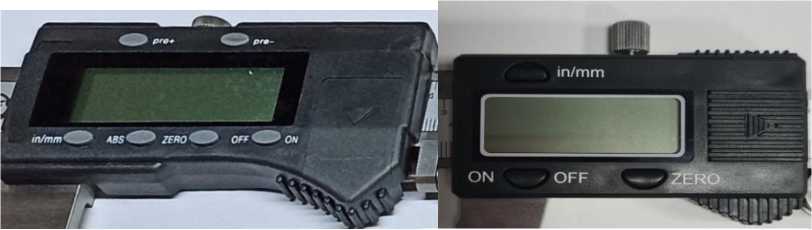

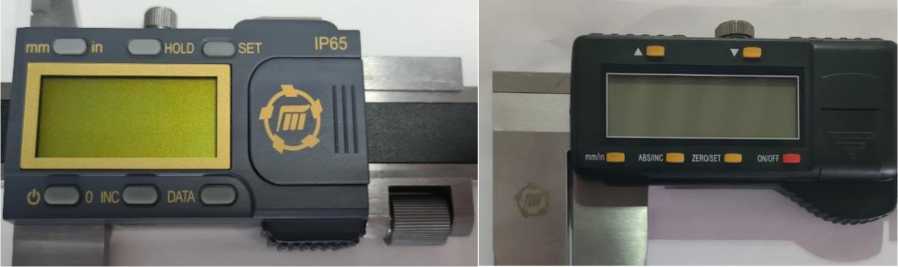

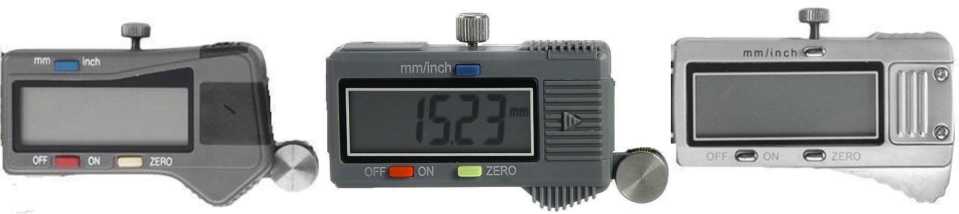

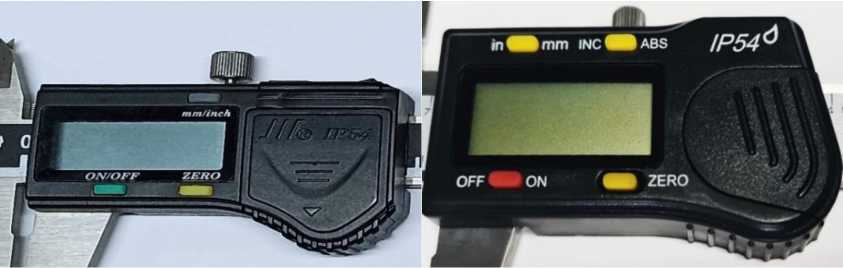

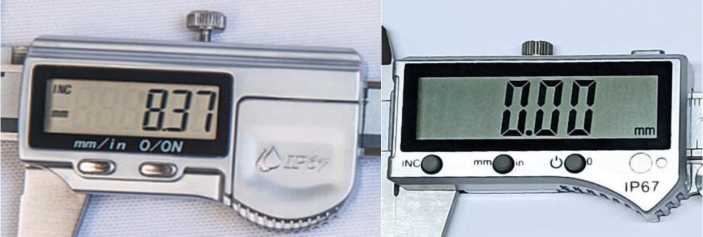

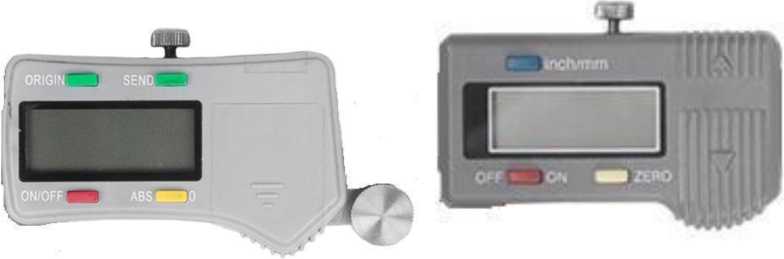

Рисунок 10 - Общий вид цифрового отсчетного устройства штангенциркулей (лист 1 из 2)
Рисунок 10 (лист 2 из 2)
Таблица 1 - Метрологические характеристики штангенциркулей ШЦ
| Модификация | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Класс точности | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | ||||
| ШЦ-1-125-0,05 | от 0 до 125 | 0,05 | - | ±0,05 | от 0 до 125 |
| ШЦ-1-125-0,1-1 | от 0 до 125 | 0,1 | 1 | ±0,05 | от 0 до 125 |
| ШЦ-1-125-0,1-2 | от 0 до 125 | 0,1 | 2 | ±0,10 | от 0 до 125 |
| ШЦ-1-135-0,05 | от 0 до 135 | 0,05 | - | ±0,05 | от 0 до 135 |
| ШЦ-1-135-0,1-1 | от 0 до 135 | 0,1 | 1 | ±0,05 | от 0 до 135 |
| ШЦ-1-135-0,1-2 | от 0 до 135 | 0,1 | 2 | ±0,10 | от 0 до 135 |
| Продолжение таблицы 1 | |||||
| Модификация | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Класс точности | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | ||||
| ШЦ-1-150-0,05 | от 0 до 150 | 0,05 | - | ±0,05 | от 0 до 150 |
| ШЦ-1-150-0,1-1 | от 0 до 150 | 0,1 | 1 | ±0,05 | от 0 до 150 |
| ШЦ-1-150-0,1-2 | от 0 до 150 | 0,1 | 2 | ±0,10 | от 0 до 150 |
| ШЦ-1-160-0,05 | от 0 до 160 | 0,05 | - | ±0,05 | от 0 до 160 |
| ШЦ-1-160-0,1-1 | от 0 до 160 | 0,1 | 1 | ±0,05 | от 0 до 160 |
| ШЦ-1-160-0,1-2 | от 0 до 160 | 0,1 | 2 | ±0,10 | от 0 до 160 |
| ШЦ-1-200-0,05 | от 0 до 200 | 0,05 | - | ±0,05 | от 0 до 200 |
| ШЦ-1-200-0,1-1 | от 0 до 200 | 0,1 | 1 | ±0,05 | от 0 до 200 |
| ШЦ-1-200-0,1-2 | от 0 до 200 | 0,1 | 2 | ±0,10 | от 0 до 200 |
| ШЦ-1-250-0,05 | от 0 до 250 | 0,05 | - | ±0,05 | от 0 до 250 |
| ШЦ-1-250-0,1-1 | от 0 до 250 | 0,1 | 1 | ±0,05 | от 0 до 250 |
| ШЦ-1-250-0,1-2 | от 0 до 250 | 0,1 | 2 | ±0,10 | от 0 до 250 |
| ШЦ-1-300-0,05 | от 0 до 300 | 0,05 | - | ±0,05 | от 0 до 300 |
| ШЦ-1-300-0,1-1 | от 0 до 300 | 0,1 | 1 | ±0,05 | от 0 до 300 |
| ШЦ-1-300-0,1-2 | от 0 до 300 | 0,1 | 2 | ±0,10 | от 0 до 300 |
| ШЦ-П-160-0,05 | от 0 до 160 | 0,05 | - | ±0,05 | от 0 до 160 |
| ШЦ-П-160-0,1-1 | от 0 до 160 | 0,1 | 1 | ±0,05 | от 0 до 160 |
| ШЦ-П-160-0,1-2 | от 0 до 160 | 0,1 | 2 | ±0,10 | от 0 до 160 |
| ШЦ-11-200-0,05 | от 0 до 200 | 0,05 | - | ±0,05 | от 0 до 200 |
| ШЦ-П-200-0,1-1 | от 0 до 200 | 0,1 | 1 | ±0,05 | от 0 до 200 |
| ШЦ-П-200-0,1-2 | от 0 до 200 | 0,1 | 2 | ±0,10 | от 0 до 200 |
| ШЦ-11-250-0,05 | от 0 до 250 | 0,05 | - | ±0,05 | от 0 до 250 |
| ШЦ-П-250-0,1-1 | от 0 до 250 | 0,1 | 1 | ±0,05 | от 0 до 250 |
| ШЦ-П-250-0,1-2 | от 0 до 250 | 0,1 | 2 | ±0,10 | от 0 до 250 |
| ШЦ-11-300-0,05 | от 0 до 300 | 0,05 | - | ±0,05 | от 0 до 300 |
| ШЦ-П-300-0,1-1 | от 0 до 300 | 0,1 | 1 | ±0,05 | от 0 до 300 |
| ШЦ-П-300-0,1-2 | от 0 до 300 | 0,1 | 2 | ±0,10 | от 0 до 300 |
| ШЦ-11-400-0,05 | от 0 до 400 | 0,05 | - | ±0,05 | от 0 до 400 |
| ШЦ-П-400-0,1-1 | от 0 до 400 | 0,1 | 1 | ±0,05 ±0,10 | от 0 до 300 включ. св. 300 » 400 » |
| ШЦ-П-400-0,1-2 | от 0 до 400 | 0,1 | 2 | ±0,10 | от 0 до 400 |
| ШЦ-11-500-0,05 | от 0 до 500 | 0,05 | - | ±0,05 ±0,10 | от 0 до 400 включ. св. 400 » 500 » |
| ШЦ-П-500-0,1-1 | от 0 до 500 | 0,1 | 1 | ±0,05 ±0,10 | от 0 до 300 включ. св. 300 » 500 » |
| ШЦ-11-250-630-0,05 | от 250 до 630 | 0,05 | - | ±0,05 ±0,10 | от 250 до 400 включ. св. 400 » 630 » |
| ШЦ-П-250-630-0,1-1 | от 250 до 630 | 0,1 | 1 | ±0,05 ±0,10 | от 250 до 300 включ. св. 300 » 630 » |
| ШЦ-11-250-800-0,05 | от 250 до 800 | 0,05 | - | ±0,05 ±0,10 | от 250 до 400 включ. св. 400 » 800 » |
| ШЦ-П-250-800-0,1-1 | от 250 до 800 | 0,1 | 1 | ±0,05 ±0,10 | от 250 до 300 включ. св. 300 » 800 » |
| Продолжение таблицы 1 | |||||
| Модификация | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Класс точности | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | ||||
| ШЦ-П-320-1000-0,05 | от 320 до 1000 | 0,05 | - | ±0,05 ±0,10 | от 320 до 400 включ. св.400 » 1000 » |
| ШЦ-П-320-1000-0,1-1 | от 320 до 1000 | 0,1 | 1 | ±0,10 | от 320 до 1000 |
| ШЦ-П-500-1250-0,1-1 | от 500 до 1250 | 0,1 | 1 | ±0,10 ±0,15 ±0,16 ±0,17 | от 500 до 1000 включ. св.1000»1100» » 1100» 1200» » 1200 » 1250 » |
| ШЦ-П-500-1600-0,1-1 | от 500 до 1600 | 0,1 | 1 | ±0,10 ±0,15 ±0,16 ±0,17 ±0,18 ±0,19 ±0,20 | от 500 до 1000 включ. св.1000»1100» » 1100» 1200» » 1200 » 1300 » » 1300 » 1400 » » 1400 » 1500 » » 1500 » 1600 » |
| ШЦ-П-800-2000-0,1-1 | от 800 до 2000 | 0,1 | 1 | ±0,10 ±0,15 ±0,16 ±0,17 ±0,18 ±0,19 ±0,20 | от 800 до 1000 включ. св.1000»1100» » 1100» 1200» » 1200 » 1300 » » 1300 » 1400 » » 1400 » 1500 » » 1500 » 2000 » |
| ШЦ-Ш-160-0,05 | от 0 до 160 | 0,05 | - | ±0,05 | от 0 до 160 |
| ШЦ-Ш-160-0,1-1 | от 0 до 160 | 0,1 | 1 | ±0,05 | от 0 до 160 |
| ШЦ-Ш-160-0,1-2 | от 0 до 160 | 0,1 | 2 | ±0,10 | от 0 до 160 |
| ШЦ-Ш-200-0,05 | от 0 до 200 | 0,05 | - | ±0,05 | от 0 до 200 |
| ШЦ-Ш-200-0,1-1 | от 0 до 200 | 0,1 | 1 | ±0,05 | от 0 до 200 |
| ШЦ-Ш-200-0,1-2 | от 0 до 200 | 0,1 | 2 | ±0,10 | от 0 до 200 |
| ШЦ-Ш-250-0,05 | от 0 до 250 | 0,05 | - | ±0,05 | от 0 до 250 |
| ШЦ-Ш-250-0,1-1 | от 0 до 250 | 0,1 | 1 | ±0,05 | от 0 до 250 |
| ШЦ-Ш-250-0,1-2 | от 0 до 250 | 0,1 | 2 | ±0,10 | от 0 до 250 |
| ШЦ-Ш-300-0,05 | от 0 до 300 | 0,05 | - | ±0,05 | от 0 до 300 |
| ШЦ-Ш-300-0,1-1 | от 0 до 300 | 0,1 | 1 | ±0,05 | от 0 до 300 |
| ШЦ-Ш-300-0,1-2 | от 0 до 300 | 0,1 | 2 | ±0,10 | от 0 до 300 |
| ШЦ-Ш-400-0,05 | от 0 до 400 | 0,05 | - | ±0,05 | от 0 до 400 |
| ШЦ-Ш-400-0,1-1 | от 0 до 400 | 0,1 | 1 | ±0,05 ±0,10 | от 0 до 300 включ. св. 300 » 400 » |
| ШЦ-Ш-400-0,1-2 | от 0 до 400 | 0,1 | 2 | ±0,10 | от 0 до 400 |
| ШЦ-Ш-500-0,05 | от 0 до 500 | 0,05 | - | ±0,05 ±0,10 | от 0 до 400 включ. св. 400 » 500 » |
| ШЦ-Ш-500-0,1-1 | от 0 до 500 | 0,1 | 1 | ±0,05 ±0,10 | от 0 до 300 включ. св. 300 » 500 » |
| ШЦ-Ш-250-630-0,05 | от 250 до 630 | 0,05 | - | ±0,05 ±0,10 | от 250 до 400 включ. св. 400 » 630 » |
| Модификация | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Класс точности | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | ||||
| ШЦ-Ш-250-630-0,1-1 | от 250 до 630 | 0,1 | 1 | ±0,05 ±0,10 | от 250 до 300 включ. св. 300 » 630 » |
| ШЦ-Ш-250-800-0,05 | от 250 до 800 | 0,05 | - | ±0,05 ±0,10 | от 250 до 400 включ. св. 400 » 800 » |
| ШЦ-Ш-250-800-0,1-1 | от 250 до 800 | 0,1 | 1 | ±0,05 ±0,10 | от 250 до 300 включ. св. 300 » 800 » |
| ШЦ-Ш-320-1000-0,05 | от 320 до 1000 | 0,05 | - | ±0,05 ±0,10 | от 320 до 400 включ. св.400 » 1000 » |
| ШЦ-Ш-320-1000-0,1-1 | от 320 до 1000 | 0,1 | 1 | ±0,10 | от 320 до 1000 |
| ШЦ-Ш-500-1250-0,1-1 | от 500 до 1250 | 0,1 | 1 | ±0,10 ±0,15 ±0,16 ±0,17 | от 500 до 1000 включ. св.1000»1100» » 1100» 1200» » 1200 » 1250 » |
| ШЦ-Ш-500-1600-0,1-1 | от 500 до 1600 | 0,1 | 1 | ±0,10 ±0,15 ±0,16 ±0,17 ±0,18 ±0,19 ±0,20 | от 500 до 1000 включ. св.1000»1100» » 1100» 1200» » 1200 » 1300 » » 1300 » 1400 » » 1400 » 1500 » » 1500 » 1600 » |
| ШЦ-Ш-800-2000-0,1-1 | от 800 до 2000 | 0,1 | 1 | ±0,10 ±0,15 ±0,16 ±0,17 ±0,18 ±0,19 ±0,20 | от 800 до 1000 включ. св.1000»1100» » 1100» 1200» » 1200 » 1300 » » 1300 » 1400 » » 1400 » 1500 » » 1500 » 2000 » |
Примечания
1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей.
2 Погрешность штангенциркулей нормирована при температуре (20±5) °C.
Таблица 2 - Метрологические характеристики штангенциркулей ШТ ЦК
| Модификация | Диапазон измерений, мм | Значение отсчета по круговой шкале, мм | Класс точности | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | ||||
| ШЦК-1-125-0,02 | от 0 до 125 | 0,02 | - | ±0,03 | от 0 до 125 |
| ШЦК-1-125-0,05 | от 0 до 125 | 0,05 | - | ±0,04 | от 0 до 125 |
| ШЦК-1-125-0,1-1 | от 0 до 125 | 0,1 | 1 | ±0,05 | от 0 до 125 |
| ШЦК-1-125-0,1-2 | от 0 до 125 | 0,1 | 2 | ±0,08 | от 0 до 125 |
| ШЦК-1-135-0,02 | от 0 до 135 | 0,02 | - | ±0,03 | от 0 до 135 |
| Модификация | Диапазон измерений, мм | Значение отсчета по круговой шкале, мм | Класс точности | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | ||||
| ШЦК-1-135-0,05 | от 0 до 135 | 0,05 | - | ±0,04 | от 0 до 135 |
| ШТЦК-1-135-0,1-1 | от 0 до 135 | 0,1 | 1 | ±0,05 | от 0 до 135 |
| ШТЦК-1-135-0,1-2 | от 0 до 135 | 0,1 | 2 | ±0,08 | от 0 до 135 |
| ШЦК-1-150-0,02 | от 0 до 150 | 0,02 | - | ±0,03 | от 0 до 150 |
| ШЦК-1-150-0,05 | от 0 до 150 | 0,05 | - | ±0,04 | от 0 до 150 |
| ШЦК-1-150-0,1-1 | от 0 до 150 | 0,1 | 1 | ±0,05 | от 0 до 150 |
| ШЦК-1-150-0,1-2 | от 0 до 150 | 0,1 | 2 | ±0,08 | от 0 до 150 |
| ШЦК-1-160-0,02 | от 0 до 160 | 0,02 | - | ±0,03 | от 0 до 160 |
| ШЦК-1-160-0,05 | от 0 до 160 | 0,05 | - | ±0,04 | от 0 до 160 |
| ШЦК-1-160-0,1-1 | от 0 до 160 | 0,1 | 1 | ±0,05 | от 0 до 160 |
| ШЦК-1-160-0,1-2 | от 0 до 160 | 0,1 | 2 | ±0,08 | от 0 до 160 |
| ШЦК-1-200-0,02 | от 0 до 200 | 0,02 | - | ±0,03 | от 0 до 200 |
| ШЦК-1-200-0,05 | от 0 до 200 | 0,05 | - | ±0,04 | от 0 до 200 |
| ШЦК-1-200-0,1-1 | от 0 до 200 | 0,1 | 1 | ±0,05 | от 0 до 200 |
| ШЦК-1-200-0,1-2 | от 0 до 200 | 0,1 | 2 | ±0,08 | от 0 до 200 |
| ШЦК-1-250-0,02 | от 0 до 250 | 0,02 | - | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 250 » |
| ШЦК-1-250-0,05 | от 0 до 250 | 0,05 | - | ±0,04 | от 0 до 250 |
| ШЦК-1-250-0,1-1 | от 0 до 250 | 0,1 | 1 | ±0,05 | от 0 до 250 |
| ШЦК-1-250-0,1-2 | от 0 до 250 | 0,1 | 2 | ±0,08 | от 0 до 250 |
| ШЦК-1-300-0,02 | от 0 до 300 | 0,02 | - | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 250 » |
| ШЦК-1-300-0,05 | от 0 до 300 | 0,05 | - | ±0,04 | от 0 до 300 |
| ШЦК-1-300-0,1-1 | от 0 до 300 | 0,1 | 1 | ±0,05 | от 0 до 300 |
| ШЦК-1-300-0,1-2 | от 0 до 300 | 0,1 | 2 | ±0,08 | от 0 до 300 |
Примечания
1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей.
2 Погрешность штангенциркулей нормирована при температуре (20±5) °C.
Таблица 3 - Метрологические характеристики штангенциркулей ШЦЦ
| Модификация | Диапазон измерений, мм | Шаг дискретности цифрового отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | |||
| ШЦЦ-1-125-0,01 | от 0 до 125 | 0,01 | ±0,03 | от 0 до 125 |
| ШЦЦ-1-135-0,01 | от 0 до 135 | 0,01 | ±0,03 | от 0 до 135 |
| ШЦЦ-1-150-0,01 | от 0 до 150 | 0,01 | ±0,03 | от 0 до 150 |
| ШЦЦ-1-160-0,01 | от 0 до 160 | 0,01 | ±0,03 | от 0 до 160 |
| ШЦЦ-1-200-0,01 | от 0 до 200 | 0,01 | ±0,03 | от 0 до 200 |
| Модификация | Диапазон измерений, мм | Паг дискретности цифрового отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | |||
| ТПТЩ-1-250-0,01 | от 0 до 250 | 0,01 | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 250 » |
| ШЦЦ-1-300-0,01 | от 0 до 300 | 0,01 | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 300 » |
| ТПТЦЦ-П-160-0,01 | от 0 до 160 | 0,01 | ±0,03 | от 0 до 160 |
| ТПТЩ-П-200-0,01 | от 0 до 200 | 0,01 | ±0,03 | от 0 до 200 |
| ТПТЩ-П-250-0,01 | от 0 до 250 | 0,01 | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 250 » |
| ШЦЦ-П-300-0,01 | от 0 до 300 | 0,01 | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 300 » |
| ТПТЦЦ-П-400-0,01 | от 0 до 400 | 0,01 | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 400 » |
| ШЦЦ-П-500-0,01 | от 0 до 500 | 0,01 | ±0,03 ±0,04 ±0,05 | от 0 до 200 включ. св. 200 » 400 » » 400 » 500 » |
| ШЦЦ-11-250-630-0,01 | от 250 до 630 | 0,01 | ±0,04 ±0,05 ±0,06 | от 250 до 400 включ. св. 400 » 600 » » 600 » 630 » |
| ТПТЩ-П-250-800-0,01 | от 250 до 800 | 0,01 | ±0,04 ±0,05 ±0,06 | от 250 до 400 включ. св. 400 » 600 » » 600 » 800 » |
| ЩЦЦ-П-320-1000-0,01 | от 320 до 1000 | 0,01 | ±0,04 ±0,05 ±0,06 ±0,07 | от 320 до 400 включ. св. 400 » 600 » » 600 » 800 » » 800 » 1000 » |
| ШЦЦ-Ш-160-0,01 | от 0 до 160 | 0,01 | ±0,03 | от 0 до 160 |
| ШЦЦ-Ш-200-0,01 | от 0 до 200 | 0,01 | ±0,03 | от 0 до 200 |
| ШЦЦ-Ш-250-0,01 | от 0 до 250 | 0,01 | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 250 » |
| ШЦЦ-Ш-300-0,01 | от 0 до 300 | 0,01 | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 300 » |
| ШЦЦ-Ш-400-0,01 | от 0 до 400 | 0,01 | ±0,03 ±0,04 | от 0 до 200 включ. св. 200 » 400 » |
| ШЦЦ-Ш-500-0,01 | от 0 до 500 | 0,01 | ±0,03 ±0,04 ±0,05 | от 0 до 200 включ. св. 200 » 400 » » 400 » 500 » |
| ТПТЩ-Ш-250-630-0,01 | от 250 до 630 | 0,01 | ±0,04 ±0,05 ±0,06 | от 250 до 400 включ. св. 400 » 600 » » 600 » 630 » |
| ТПТЩ-Ш-250-800-0,01 | от 250 до 800 | 0,01 | ±0,04 ±0,05 ±0,06 | от 250 до 400 включ. св. 400 » 600 » » 600 » 800 » |
| Модификация | Диапазон измерений, мм | Шаг дискретности цифрового отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности штангенциркулей, мм | |
| значение | в диапазоне | |||
| ШЦЦ-Ш-320-1000-0,01 | от 320 до 1000 | 0,01 | ±0,04 ±0,05 ±0,06 ±0,07 | от 320 до 400 включ. св. 400 » 600 » » 600 » 800 » » 800 » 1000 » |
| Примечания 1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей. 2 Погрешность штангенциркулей нормирована при температуре (20±5) °C. | ||||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм | 0,010 |
| Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более: - для штангенциркулей со значением отсчета по нониусу, с ценой деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм - для штангенциркулей со значением отсчета по нониусу и с ценой деления шкалы 0,1 мм и длиной большей стороны измерительной | 0,004 |
| поверхности менее 70 мм | 0,007 |
| Допуск прямолинейности торца штанги штангенциркулей типа I, мм, не более | 0,01 |
| Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм | 0,01 |
| Допуск параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм | 0,02 |
| Допуск параллельности на 100 мм длины плоских измерительных поверхностей губок для измерений наружных размеров, мм: - при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм | 0,02 |
| - при значении отсчета по нониусу и цене деления шкалы 0,1 мм | 0,03 |
| Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более: - с верхним пределом диапазона измерений до 400 мм включ. | 10 |
| - с верхним пределом диапазона измерений свыше 400 мм | 20 |
| Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более: - при цене деления или шаге дискретности менее 0,05 мм | (Т) |
| - при цене деления или значении отсчета по нониусу не менее 0,05 мм | /+0,03\ ( 0 ) |
| Наименование характеристики | Значение |
| Усилие перемещения рамки по штанге штангенциркуля, Н, не более: - для штангенциркулей с верхним пределом измерений 250 мм | 15 |
| - для штангенциркулей с верхним пределом измерений 400 мм | 20 |
| - для штангенциркулей с верхним пределом измерений 2000 мм | 30 |
| Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более: - для штангенциркулей с отсчетом по нониусу 0,05 мм | 0,25 |
| - для штангенциркулей с отсчетом по нониусу 0,1 мм | 0,30 |
| Ширина штрихов шкал штанги и нониуса, мм | от 0,08 до 0,20 |
| Разность ширины штрихов в пределах одной шкалы штанги и нониуса, мм, не более: - при значении отсчета по нониусу 0,05 мм | 0,03 |
| - при значении отсчета по нониусу 0,1 мм | 0,05 |
| Ширина штрихов круговой шкалы отсчетного устройства, мм | от 0,15 до 0,25 |
| Разность ширины штрихов круговой шкалы отсчетного устройства, мм, не более | 0,05 |
| Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: - плоских и цилиндрических измерительных поверхностей | 0,32 |
| - измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей | 0,63 |
Таблица 5 - Длина вылета губок
| Диапазон измерений, мм | Длина вылета губок, мм | ||||
| с плоскими измерительными поверхностями для измерений наружных размеров | с кромочными измерительными поверхностями для измерений внутренних размеров | с кромочными измерительными поверхностями для измерений наружных размеров | с цилиндрическими измерительными поверхностями для измерения внутренних размеров | ||
| не менее | не более | не менее | |||
| от 0 до 125 | 35 | 42 | 15 | - | - |
| от 0 до 135 | 38 | 42 | 16 | - | - |
| от 0 до 150 | 38 | 42 | 16 | - | - |
| от 0 до 160 | 45 | 50 | 16 | 16 | 6 |
| от 0 до 200 | 50 | 63 | 16 | 20 | 8 |
| от 0 до 250 | 60 | 80 | 16 | 25 | 10 |
| от 0 до 300 | 63 | 100 | 22 | 30 | 10 |
| от 0 до 400 | 63 | 125 | - | 30 | 10 |
| от 0 до 500 | 80 | 160 | - | 40 | 15 |
| от 250 до 630 | 200 | - | 40 | 15 | |
| от 250 до 800 | 200 | - | 50 | 15 | |
| от 320 до 1000 | 200 | - | 50 | 20 | |
| от 500 до 1250 | 100 | 300 | - | 63 | 20 |
| от 500 до 1600 | |||||
| от 800 до 2000 | |||||
Таблица 6 - Основные технические характеристики (габаритные размеры и масса)
| Вид и тип штангенциркулей | Диапазон измерений, мм | Габаритные размеры (длинахширинахвысота), мм, не более | Масса, кг, не более |
| ШЦ-I ШЦК-I IIIIIII-I | от 0 до125 | 280х100х35 | 0,45 |
| от 0 до 135 | 280x100x35 | 0,45 | |
| от 0 до 150 | 290x120x40 | 0,45 | |
| от 0 до 160 | 290x120x40 | 0,45 | |
| от 0 до 200 | 350x150x45 | 0,80 | |
| от 0 до 250 | 460x180x50 | 1,00 | |
| от 0 до 300 | 460x180x50 | 1,00 | |
| ШЦ-II ТПТЦЦ-П ШЦ-Ш ШЦЦ-Ш | от 0 до 160 | 520x210x40 | 1,20 |
| от 0 до 200 | 520x210x40 | 1,20 | |
| от 0 до 250 | 520x210x40 | 1,20 | |
| от 0 до 300 | 520x210x40 | 1,20 | |
| от 0 до 400 | 900x450x60 | 8,00 | |
| от 0 до 500 | 900x450x60 | 8,00 | |
| от 250 до 630 | 1000x600x70 | 10,00 | |
| от 250 до 800 | 1350x750x80 | 12,00 | |
| от 320 до 1000 | 1500x850x90 | 15,00 | |
| ШЦ-II ШЦ-Ш | от 500 до 1250 | 1600x500x50 | 15,00 |
| от 500 до 1600 | 2000x600x60 | 16,00 | |
| от 800 до 2000 | 2500x700x70 | 17,00 |
Таблица 7 - Основные технические характеристики (условия эксплуатации)
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более | от +10 до +40 80 |
наносится на титульный лист паспорта типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенциркуль* | Туламаш | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| * Модификация в соответствии с заказом. | ||
приведены в разделе 7 «Устройство и принцип работы» паспорта.
ГОСТ 166-89 «Штангенциркули. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (изменено приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
| Зарегистрировано поверок | 5952 |
| Поверителей | 58 |
| Актуальность данных | 16.09.2024 |
