Номер в госреестре | 90084-23 |
Наименование СИ | Измерители оптической мощности |
Обозначение типа СИ | Optical Power Expert PX1 |
Изготовитель | EXFO Inc., Канада; производственная плоащдка EXFO Telecom Equipment (Shenzhen) Ltd, Китайская Народная Республика |
Год регистрации | 2023 |
Срок свидетельства | 04.10.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Измерители оптической мощности Optical Power Expert PX1 (далее по тексту -измерители) предназначены для измерений средней мощности и затухания оптического излучения в волоконно-оптических линиях передачи.
Принцип действия измерителя основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Каждая длина волны измеряемого излучения является отельным измерительным каналом.
Конструктивно измеритель выполнен в малогабаритном пластмассовом корпусе. Измерители снабжаются оптоволоконными адаптерами для подключения к различным измеряемым объектам. Управление работой измерителя осуществляется с помощью кнопок на лицевой панели и сенсорного ЖК-дисплея.
Измерители выпускаются в следующих модификациях PX1-X-Y, где X - параметр, определяющий диапазон измерений оптической мощности (S - стандартный диапазон, H -высокая мощность, PRO-S - стандартный диапазон, расширенная функциональность, PRO-H - высокая мощность, расширенная функциональность), Y - наличие/отсутствие модуля беспроводной связи Bluetooth (NRF - модуль Bluetooth отсутствует; отсутствие обозначения - модуль Bluetooth есть). Обозначение модификаций PX1-X-Y, где Х = S, H, PRO-S, PRO-H, а Y = NRF или отсутствие обозначения, далее сокращенно указывается как: PX1-S, PX1-H, PX1-PRO-S, PX1-PRO-H.
В модификации PX1-PRO-S и PX1-PRO-H встроен источник красного света для визуального контроля повреждений на коротких отрезках оптического волокна.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом нанесения заводской наклейки, место нанесения пломбирования указано на рисунке 2.
Серийный номер измерителя в цифровом формате наносится печатным способом на наклейку, расположенную на задней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителя, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунках 1 и 2.

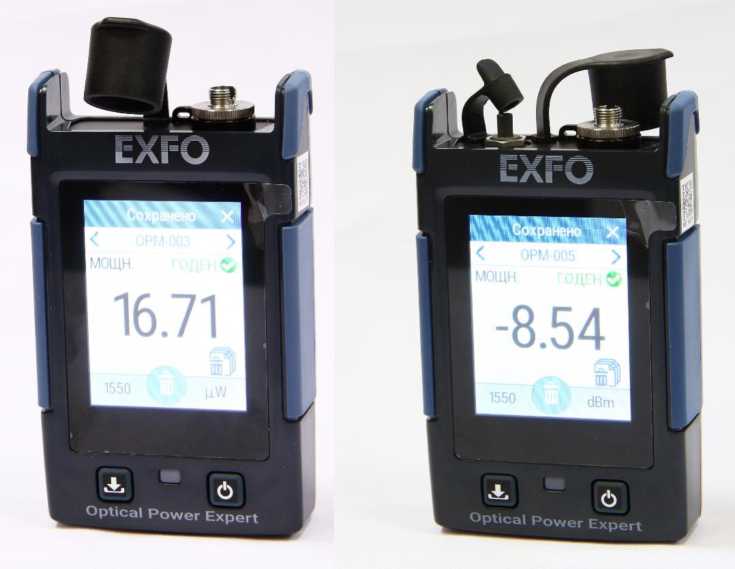

Рисунок 1 - Общий вид измерителей оптической мощности Optical Power Expert PX1-S,
PX1-H (слева) и PX1-PRO-S, PX1-PRO-H (справа)
Место нанесения маркировки
DO NOT STARE INTO BEAM
MuccIPxi
CMIITID%B0M20DJ5o3B 5 V
Место
lpXl-PRO-S
'LC/СЫ bU82S-l 2014 ~
D0N0?I?4oAcI)IATI0N
РщЛ *10 nm,
...............
Место нанесения серийного номера
пломбирования

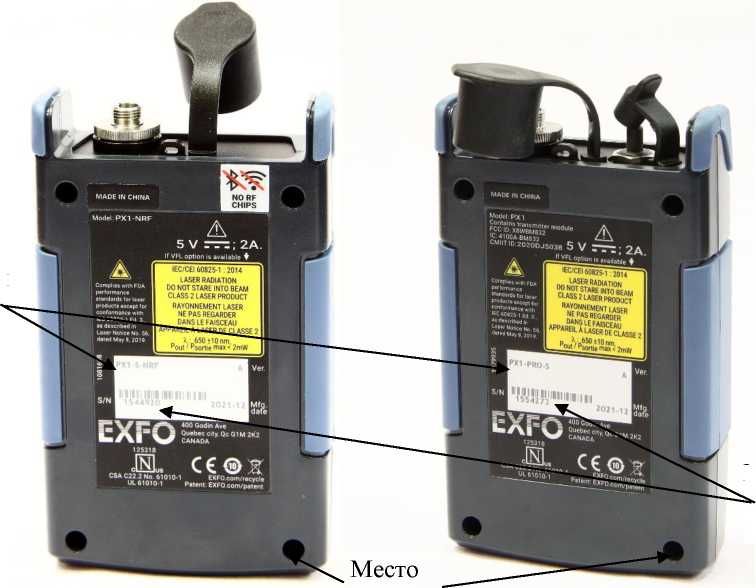

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места маркировки измерителей оптической мощности Optical Power Expert PX1-S, PX1-H (слева) и PX1-PRO-S, PX1-PRO-H (справа)
Измерители функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО). С помощью данного ПО выполняются такие функции: контроль работы прибора в процессе эксплуатации, переключение режимов работы, индикация результата измерений.
Встроенное ПО является метрологически значимым, находится в энергонезависимом ПЗУ микропроцессора, размещенном внутри измерителя, и защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса измерителя. Идентификационные данные ПО приведены в таблице 1. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | OpticalPowerExpert.exe |
Номер версии (идентификационный номер) ПО | 1.26.20261.1024 и выше |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |||
Модификация измерителя | PX1-S | PX1-H | PX1-PRO-S | PX1-PRO-H |
Рабочий спектральный диапазон длин волн измеряемого излучения, нм | от 830 до 1625 | от 800 до 1650 | ||
Диапазон измерений уровня средней мощности оптического излучения, Вт (дБм*) | от 10-10 до 10-2 (от - 70 до + 10) | от 10-8 до 0,4 (от - 50 до + 26) | от 10-10 до 10-2 (от - 70 до + 10) | от 10-8 до 0,4 (от - 50 до + 26) |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки**, % (дБ) - в поддиапазонах (для PX1-S, PX1-PRO-S): - от 1О-10 до 10-9 Вт включ. (от - 70 до - 60 дБм включ.) - св. 10-9 до 3,16-10’3 Вт включ. (св. - 60 до + 5 дБм включ.) - св. 3,16-10’3 до 10-2 Вт (св. +5 до + 10 дБм) | ± 20 (0,79) ± 7 (0,29) ± 10 (0,41) | ± 20 (0,79) ± 7 (0,29) ± 10 (0,41) |
Продолжение таблицы 2
Наименование характеристики | Значение | |||
Модификация измерителя | PX1-S | PX1-H | PX1-PRO-S | PX1-PRO-H |
- в поддиапазонах (для PX1-H, PX1-PRO-H): - от 10-8 до 10-7 Вт включ. (от - 50 до - 40 дБм включ.) - св. 10-7 до 5-10’2 Вт включ. (св. - 40 до + 17 дБм включ.) - св. 540-2 до 0,4 Вт (св. +17 до + 26 дБм) | ± 20 (0,79) ± 7 (0,29) ± 10 (0,41) | ± 20 (0,79) ± 7 (0,29) ± 10 (0,41) | ||
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения в спектральном диапазоне, в том числе на предустановленных длинах волн, % (дБ) - в поддиапазонах (для PX1-S, PX1-PRO-S): - от 10-10 до 10-9 Вт включ. (от - 70 до - 60 дБм включ.) - св. 10-9 до 3,16-10’3 Вт включ. (св. - 60 до + 5 дБм включ.) - св. 3,1640-3 до 10-2 Вт (св. +5 до + 10 дБм) - в поддиапазонах (для PX1-H, PX1-PRO-H): - от 10-8 до 10-7 Вт включ. (от - 50 до - 40 дБм включ.) - св. 10-7 до 540-2 Вт включ. (св. - 40 до + 17 дБм включ.) - св. 540-2 до 0,4 Вт (св. +17 до + 26 дБм) | ± 25 (0,97) ± 10 (0,41) ± 12 (0,49) | ± 25 (0,97) ± 10 (0,41) ± 12 (0,49) | ± 25 (0,97) ± 10 (0,41) ± 12 (0,49) | ± 25 (0,97) ± 10 (0,41) ± 12 (0,49) |
* дБм обозначает дБ относительно 1 мВт; * * длины волн градуировки - 850, 1300, 1310, 1490, 1550, 1625 нм. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение | |||
PX1-S | PX1-H | PX1-PRO-S | PX1-PRO-H | |
Предустановленные значения длины волны измеряемого излучения, нм | 830, 850, 980, 1300, 1310, 1450, 1490, 1550, 1577, 1590, 1625 | 800, 820, 830, 840, 850, 860, 870, 880, 910, 980, 1270, 1280, 1290, 1300, 1310, 1320, 1330, 1340, 1350, 1370,1390, 1410, 1430, 1450, 1460, 1470, 1480, 1490, 1500, 1510, 1520, 1530, 1540, 1550, 1560, 1570,1577, 1580, 1590, 1600,1610, 1620, 1630, 1640, 1650 | ||
Габаритные размеры (В*ШхГ), мм, не более | 133х78х30 | |||
Масса, кг, не более | 0,25 | |||
Рабочая температура, ° С | от -10 до +45 | |||
Температура хранения, °С | от -40 до +70 | |||
Относительная влажность без конденсата, %, не более | 93 | |||
Параметры электрического питания: - частота переменного тока, Гц - напряжение переменного тока, В | 50,0+0,5 220+22 |
наносится на титульный лист Руководства по эксплуатации измерителя печатным способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Измеритель оптической мощности * | Optical Power Expert PX1 | 1 шт. |
Оптические адаптеры** | - | по требованию |
Зарядное устройство** | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
* Модификации измерителей поставляются в соответствии с заказом; * * Поставляется в соответствии с заказом. |
приведены в эксплуатационном документе (раздел 3 «Настройка и использование устройства PX1» Руководства по эксплуатации).
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;
Стандарт предприятия EXFO Inc., Канада.
Зарегистрировано поверок | 8 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
