| Номер в госреестре | 90091-23 |
| Наименование СИ | Весы электронные системные |
| Обозначение типа СИ | Меркурий 314 |
| Изготовитель | Общество с ограниченной ответственностью "Инкотекс-Т" (ООО "Инкотекс-Т"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 04.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные системные Меркурий 314 (далее - весы) предназначены для статических измерений массы различных грузов.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на дисплей для индикации массы взвешенного груза.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства, цифрового весоизмерительного датчика и терминала с сенсорным дисплеем, отображающим массу, цену и стоимость товара.
Конструкция весов предусматривает подключение к ним периферийных устройств в виде печатающего устройства.
В весах предусмотрены следующие устройства и функции:
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство выборки массы тары (Т.2.7.4.1);
На корпусе весов прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:
- торговая марка предприятия-изготовителя;
- заводской номер весов;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки Maxi;
- значение минимальной нагрузки Min;
- поверочный интервал е i;
- максимальный диапазон устройства выборки массы тары Т = -;
- идентификатор программного обеспечения;
- знак утверждения типа;
- год изготовления;
- напряжение и частота электрического питания;
- знак соответствия требованиям Таможенного союза (ЕАС).
Заводской номер в виде цифрового кода наносится на маркировочную табличку, прикрепленную к корпусу весов, типографским способом.
Общий вид весов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлены на рисунках 1-3. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки

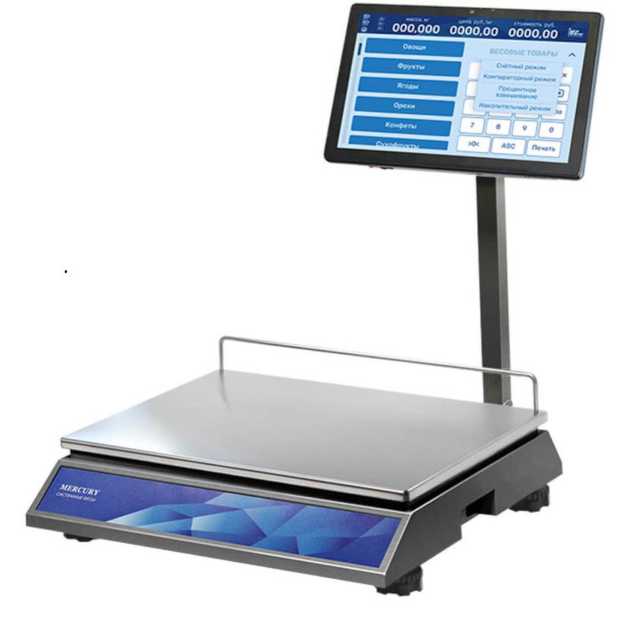

Рисунок 1 - Общий вид весов

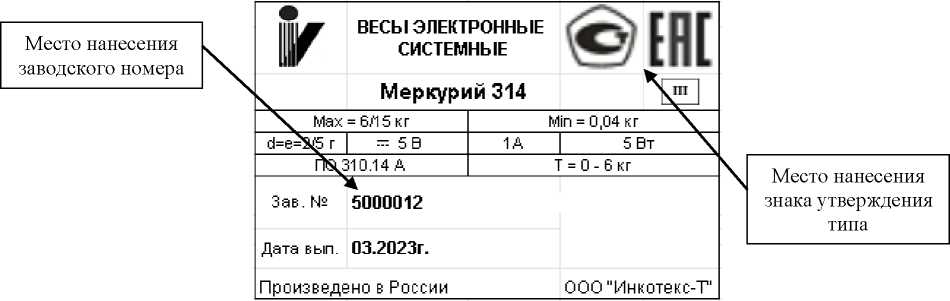

Рисунок 2 - Общий вид маркировочной таблички
Пломба с нанесением знака поверки
Место нанесения маркировочной таблички
MERCURY
СИСТЕМНЫЕ ВЕСЫ
Рисунок 3 - Схема пломбирования весов
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
ПО является метрологически значимым.
Метрологические характеристики весов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | 310-14 |
| Номер версии (идентификационный номер ПО) | 310.14А |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 31Е252 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R76-1-2011 | средний (III) |
| Минимальная нагрузка (Min), кг | 0,04 |
| Максимальная нагрузка (Мах1/Мах2), кг | 6/15 |
| Поверочный интервал весов (е 1/ е 2), г | 2/5 |
| Наименование характеристики | Значение |
| Действительная цена деления (шкалы) (d 1/ d2), г | 2/5 |
| Число поверочных интервалов (П1/П2) | 3000/3000 |
| Пределы допускаемой погрешности устройства установки на нуль, г | ±0,25-е 1 |
| Диапазон выборки массы тары (Т-), кг | от 0 до 6 |
| Пределы допускаемой погрешности весов (при первичной поверке) в интервалах нагрузки, mpe, г: - от 0,04 до 1 кг включ.; - св. 1 до 4 кг включ.; - св. 4 до 6 кг включ.; - св. 6 до 10 кг включ.; - св. 10 до 15 кг включ. | ±1 ±2 ±3 ±5 ±7,5 |
| Пр имечани я 1 Пределы допускаемой погрешности весов (в эксплуатации) равны удвоенным значениям пределов допускаемой погрешности при первичной поверке. 2 Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц - от встроенной аккумуляторной батареи1), В | 220±22 50 5 |
| Габаритные размеры (высотахдлина*ширина), мм, не более: - взвешивающий модуль; - планшет; - держатель планшета; - печатающее устройство | 100x500x500 50x400x300 410x210x50 118x180x133 |
| Масса, кг, не более | 9 |
| Диапазон рабочих температур, оС | от -10 до +40 |
| Относительная влажность при температуре +40 °С, %, не более | 80 |
| Средняя наработка на отказ, ч | 19000 |
| Средний срок службы, лет | 12 |
| 1) - для весоизмерительного устройства | |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы электронные системные | Меркурий 314 | 1 шт. |
| Планшет | - | 1 шт. |
| Печатающее устройство 1) | - | 1 шт. |
| Держатель планшета | ПРМ 062.04.00-02 | 1 шт. |
| Паспорт | ПС 29.24.22-554-70209693-2022 | 1 экз. |
| Руководство по эксплуатации | РЭ 29.24.22-554-70209693-2022 | 1 экз. |
| 1) - по требованию | ||
приведены в разделе 4 «Использование» паспорта ПС 29.24.22-554-70209693-2022.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 29.24.23-554-38283443-2022 «Весы электронные системные Меркурий-314. Технические условия»
