| Номер в госреестре | 90093-23 |
| Наименование СИ | Датчики влажности-температуры |
| Обозначение типа СИ | ДТВВ-01 |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 04.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики влажности-температуры ДТВВ-01 предназначены для измерений температуры и относительной влажности воздуха.
Конструктивно датчики влажности-температуры ДТВВ-01 (далее по тексту - датчики ДТВВ-01) состоят из пластикового корпуса, с размещенным внутри комплектом первичных метеорологических датчиков, подключенных к микроконтроллеру, который производит преобразование аналоговых величин в цифровой код (при необходимости), линеаризацию, коррекцию и выдачу измеренных метеорологических параметров потребителю. В нижней части корпуса расположен разъем для подключения кабеля питания и связи.
Принцип действия датчиков ДТВВ-01:
- при измерениях относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности. Значение ёмкости измеряется, обрабатывается и выдается в виде значения относительной влажности на внешнем устройстве по интерфейсу RS-485 печатной платой сенсора влажности.
- при измерениях температуры основан на температурной зависимости электрического сопротивления платины от температуры. В конструкции датчиков ДТВВ-01 для измерений температуры применяется платиновый чувствительный элемент Pt1000.
Общий вид датчиков ДТВВ-01 показан на рисунке 1.
Нанесение знака поверки на датчики ДТВВ-01 не предусмотрено. Серийный номер, состоящий из пяти арабских цифр наносится на корпус в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Пломбирование корпуса не предусмотрено.

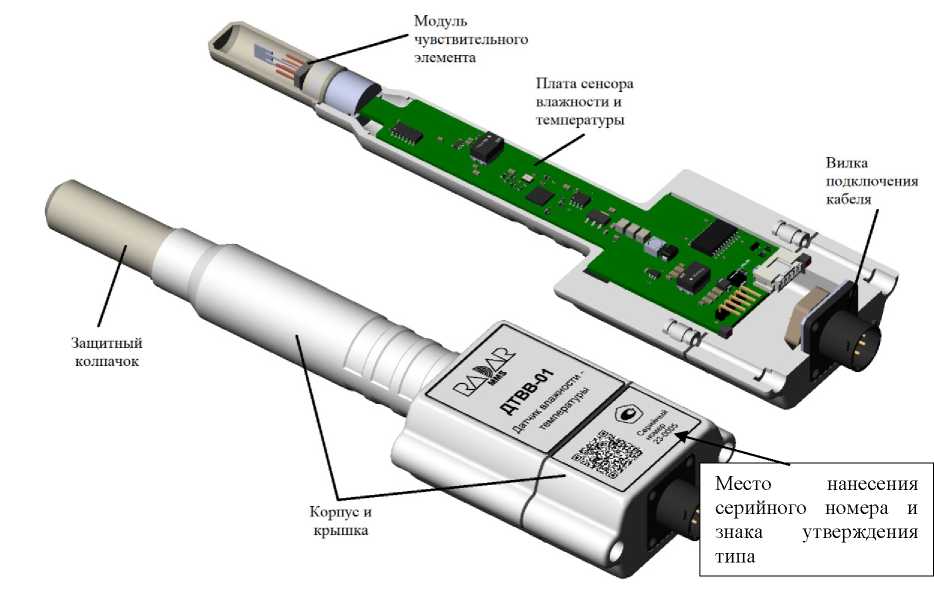

Рисунок 1 - Общий вид датчиков ДТВВ-01 с указанием мест нанесения знака утверждения типа, серийного номера
Датчики ДТВВ-01 имеют встроенное программное обеспечение. Встроенное программное обеспечение «dtvv_60_import.hex» обеспечивает управление и настройку датчиков ДТВВ-01, сбор, обработку, хранение и передачу результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | dtvv_60_import.hex |
| Номер версии (идентификационный номер) ПО | не ниже v0.1 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -60 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, ° С | ±0,2 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - при температуре от -60 °C' до -40 °C включ.; | ±3 |
| - в диапазоне св. 10 % до 90 % включ.; при температуре св. -40 °C до +60 °C; | ±2 |
| - в диапазоне от 0 до 10 % включ. и св. 90 % до 100 % при температуре св. -40 °C до +60 °C | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение постоянного тока, В | от 7 до 35 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Интерфейсы связи | RS-485 |
| Габаритные размеры, мм, не более: -длина -ширина -высота | 241 66 32 |
| Масса, кг, не более | 0,150 |
| Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % | от -60 до +60 от 0 до 100 |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
наносится на корпус датчиков ДТВВ-01 в виде наклейки
Таблица 4 - Комплектность датчиков влажности-температуры ДТВВ-01
| Наименование | Обозначение | Кол-во |
| Датчики влажности-температуры ДТВВ-01 | ДТВВ-01* | 1 шт. |
| Паспорт | ИСАТ.413624.002ПС | 1 экз. |
| Руководство по эксплуатации | ИСАТ.413624.002РЭ | 1 экз. |
| * Полная комплектация указывается в паспорте | ||
приведены в РЭ «Датчики влажности-температуры ДТВВ-01», раздел «Описание и работа».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
«ИСАТ.413624.002ТУ. Датчики влажности-температуры ДТВВ-01. Технические условия».
| Зарегистрировано поверок | 17 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
