| Номер в госреестре | 90095-23 |
| Наименование СИ | Нутромеры индикаторные с ценой деления 0,01 мм |
| Обозначение типа СИ | Точинтех |
| Изготовитель | GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 04.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры индикаторные с ценой деления 0,01 мм Точинтех (далее по тексту -нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: корпуса с теплоизоляционной ручкой, отсчетного устройства, сменных измерительных стержней, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика (нутромеры с диапазоном измерений от 6 до 10 мм могут быть как с центрирующим мостиком, так и без него).
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
В качестве отсчетного устройства применяются индикаторы часового типа с ценой деления 0,01 мм Точинтех (рег. № 89335-23), класса точности 0 или 1 по ГОСТ 577-68. Нутромеры выпускаются классом точности 1 и 2, которые отличаются друг от друга метрологическими и техническими характеристиками.
К данному типу средств измерений относятся нутромеры индикаторные с ценой деления 0,01 мм торговой марки «Точинтех».
Логотип точинттх наносится на паспорт нутромера типографским методом и на циферблат отсчетного устройства краской.

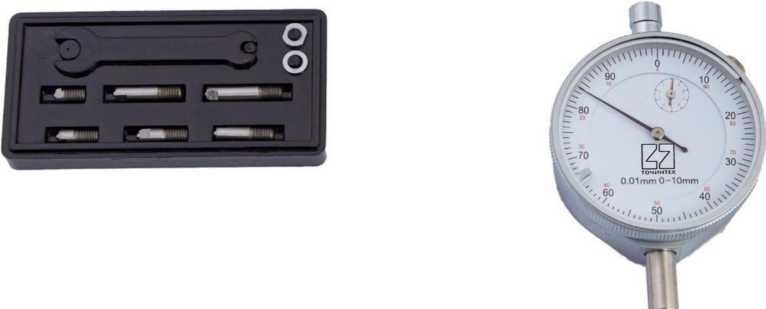

Общий вид нутромеров с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунках 1 - 6.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус нутромера методом лазерной маркировки.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Возможность нанесения знака поверки на средство измерений отсутствует.
Место нанесения
Место нанесения
заводского номера
знака утверждения

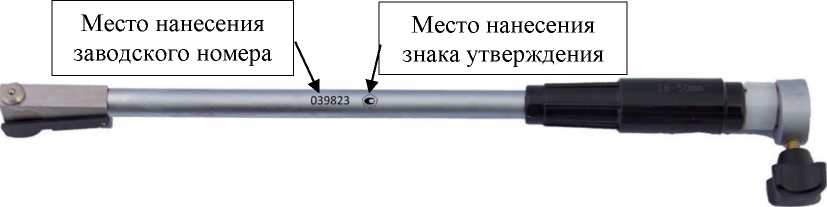

Рисунок 1 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака утверждения типа

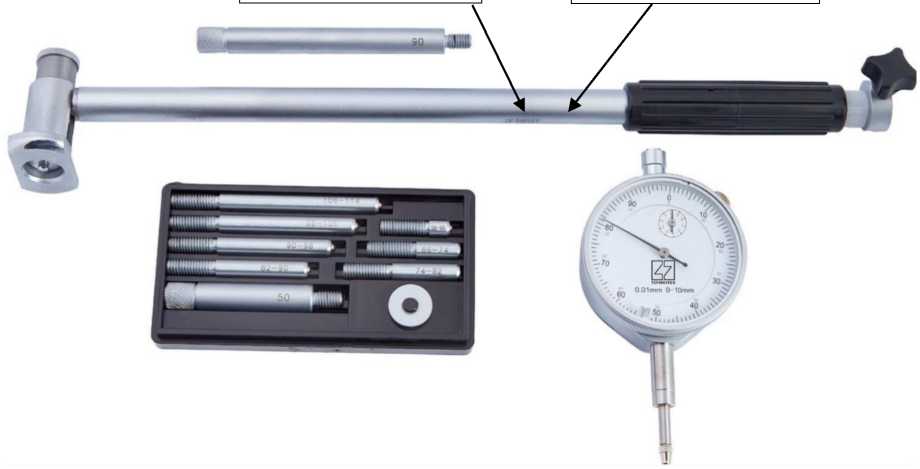

Рисунок 2 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения
Место нанесения
знака утверждения
заводского номера

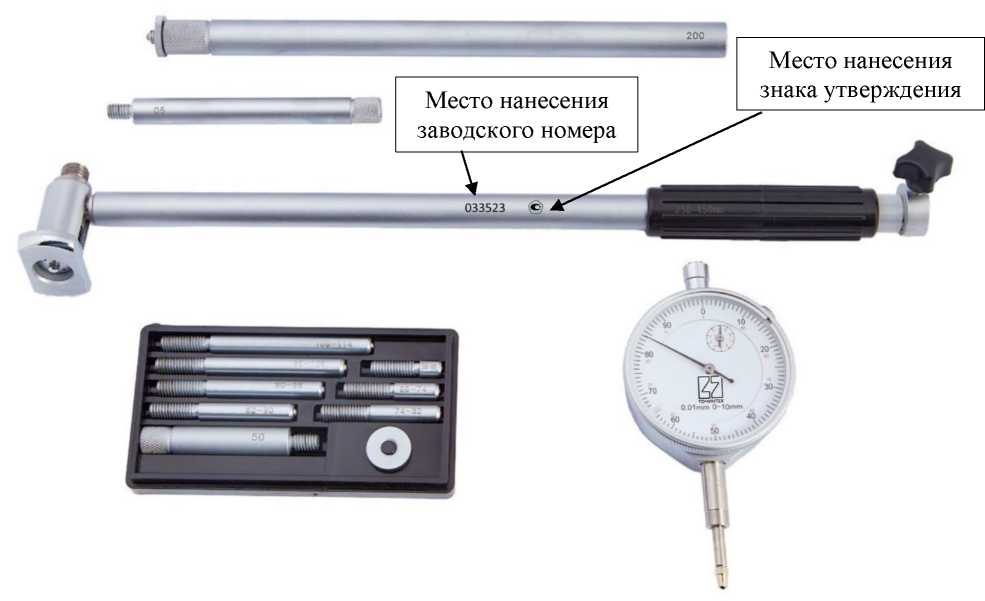

Рисунок 3 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения Место нанесения
заводского номера знака утверждения

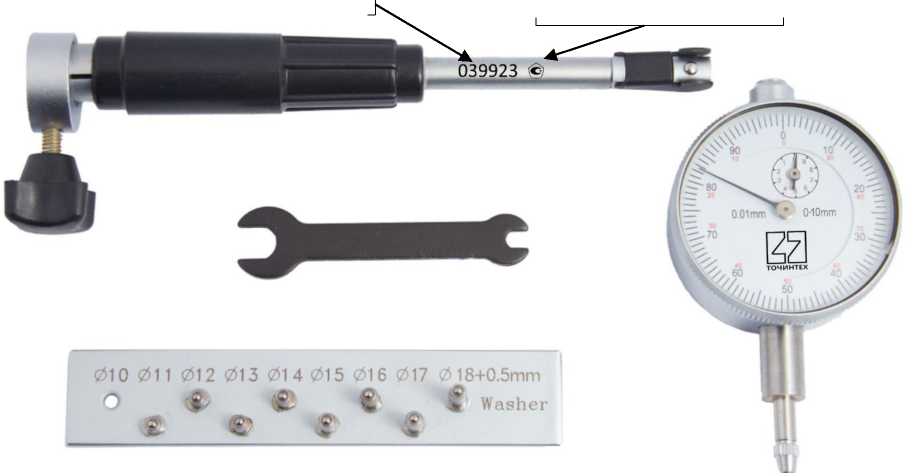

Рисунок 4 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака
утверждения типа
Место нанесения
Место нанесения
заводского номера
знака утверждения

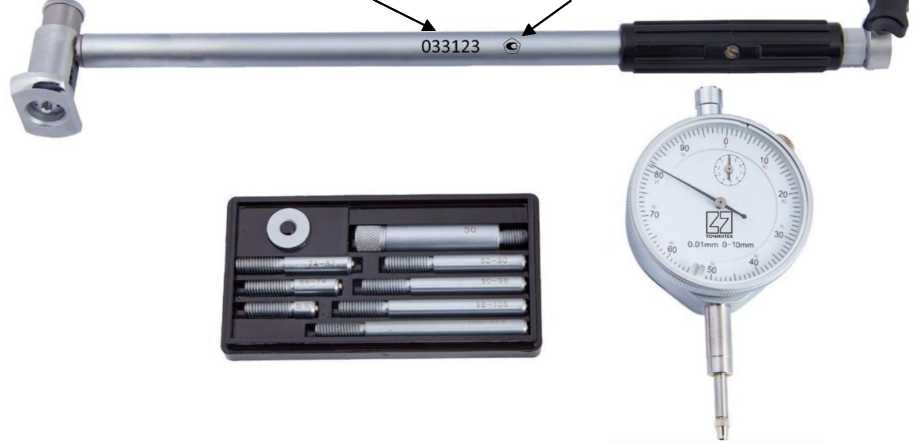

Рисунок 5 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака
утверждения типа

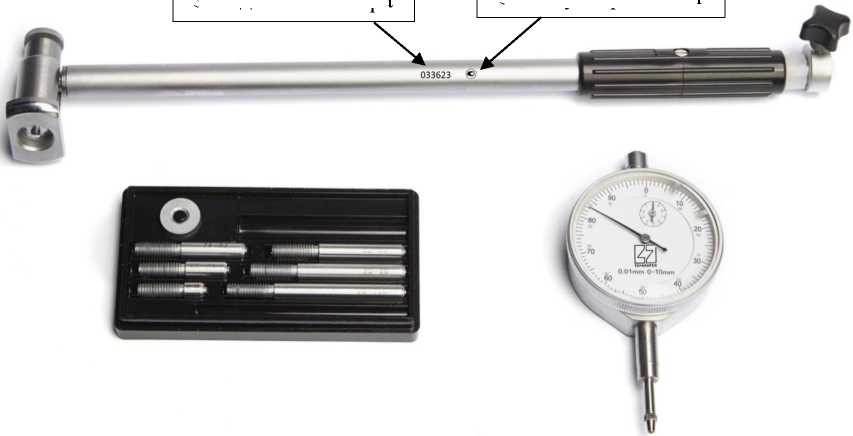

Рисунок 6 - Общий вид нутромеров с указанием мест нанесений заводского номера и знака утверждения типа
Таблица 1 - Основные метрологические характеристики
| Диапазон измерений, мм | Цена деления шкалы индикатора, мм | Предел допускаемой погрешности, мм | Размах показаний, цены деления шкалы индикатора, не более | Погрешность нутромера, вносимая неточным расположением центрирующего мостика, цены деления шкалы индикатора, не более | |||||
| На любом участке диапазона измерений | При перемещении измерительного стержня на величину нормируемого наименьшего значения | ||||||||
| 0,1 мм | 1,0 мм | ||||||||
| Класс 1 | Класс 2 | Класс 1 | Класс 2 | Класс 1 | Класс 2 | ||||
| От 6 до 10 | 0,01 | 0,005 | 0,008 | - | - | 0,008 | 0,012 | 1/3 | 1/3 |
| От 10 до 18 | 0,01 | ||||||||
| От 18 до 50 | 0,01 | 0,010 | 0,012 | 0,012 | 0,015 | ||||
| От 50 до 100 | 0,01 | - | - | 0,015 | 0,018 | ||||
| От 100 до 160 | 0,01 | ||||||||
| От 160 до 250 | 0,01 | ||||||||
| От 250 до 450 | 0,01 | - | 0,014 | - | 0,022 | ||||
| От 450 до 700 | 0,01 | ||||||||
| От 700 до 1000 | 0,01 | ||||||||
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение для нутромера с диапазоном измерений в мм | ||||||||
| от 6 до 10 | от 10 до 18 | от 18 до 50 | от 50 до 100 | от 100 до 160 | от 160 до 250 | от 250 до 450 | от 450 до 700 | от 700 до 1000 | |
| Наибольшая глубина измерения, мм, не менее | 60;100 | 130 | 150 | 200 | 300 | 400 | 500 | - | - |
| Наименьшее перемещение измерительного стержня, мм | 0,6 | 0,8 | 1,5 | 4,0 | 4,0 | 4,0 | 6,0 | 8,0 | 8,0 |
Продолжение таблицы 2
| Наименование характеристики | Значение для нутромера с диапазоном измерений в мм | ||||||||
| от 6 до 10 | от 10 до 18 | от 18 до 50 | от 50 до 100 | от 100 до 160 | от 160 до 250 | от 250 до 450 | от 450 до 700 | от 700 до 1000 | |
| Измерительное усилие | от 2,5 | от 2,5 | от 2,5 до | от 4,0 до | от 5,0 до | от 5,0 до | от 5,0 до | от 5,0 до | от 5,0 до |
| нутромера, Н | до 4,5 | до 4,5 | 4,5 | 7,0 | 9,0 | 9,0 | 9,0 | 9,0 | 9,0 |
| Измерительное усилие | от 5,0 | от 5,0 | от 5,0 до | от 7,5 до | от 9,5 до | от 9,5 до | от 9,5 до | от 9,5 до | от 9,5 до |
| центрирующего мостика, Н | до 8,5 | до 8,5 | 8,5 | 12,0 | 16,0 | 16,0 | 16,0 | 16,0 | 16,0 |
| Радиус сферы | от 1,8 | от 2,5 | от 5,0 до | от 18,0 до | от 30,0 до | от 30,0 до | от 30,0 до | от 30,0 до | от 30,0 до |
| измерительных поверхностей стержней, мм | до 2,8 | до 4,5 | 8,0 | 22,0 | 40,0 | 40,0 | 40,0 | 40,0 | 40,0 |
| Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: | |||||||||
| - измерительных поверхностей стержней | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 | 0,16 |
| - опорных поверхностей центрирующих мостиков | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 | 0,63 |
| Габаритные размеры, мм, не более: | |||||||||
| - высота | 240 | 265 | 315 | 365 | 790 | 590 | 690 | 450 | 700 |
| - длина | 45 | 45 | 60 | 60 | 60 | 100 | 130 | 200 | 300 |
| - ширина | 25 | 25 | 25 | 50 | 100 | 160 | 250 | 50 | 50 |
| Масса, кг, не более | 0,2 | 0,3 | 0,4 | 0,6 | 1,2 | 1,5 | 1,8 | 3,0 | 3,0 |
Таблица 3 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре плюс 25 °С, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер индикаторный с ценой деления 0,01 мм | Точинтех | 1 шт. |
| Индикатор часового типа с ценой деления 0,01 мм | Точинтех | 1 шт. |
| Сменные измерительные стержни | - | 1 компл. |
| Шайбы | - | 1 компл. |
| Удлинитель (для нутромеров с нижним пределом диапазона измерений от 50 мм) | - | 1 шт. или 1 компл. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы» паспорта нутромеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия».
