Номер в госреестре | 90096-23 |
Наименование СИ | Устройства для поверки средств измерений массы |
Обозначение типа СИ | АРМП-М-ПЛ |
Изготовитель | Общество с ограниченной ответственностью "Мера-ТСП" (ООО "Мера-ТСП"), г. Москва |
Год регистрации | 2023 |
Срок свидетельства | 04.10.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Устройства для поверки средств измерений массы АРМП-М-ПЛ (далее - Устройства) предназначены для применения в качестве средств измерений и в качестве рабочих эталонов единицы массы для воспроизведения и передачи единицы массы при определении и/или подтверждении метрологических характеристик весов неавтоматического действия (для статического взвешивания).
Принцип действия Устройств основан на дифференциальном методе измерений -методе, при котором выполняется сравнение результатов измерений исследуемых весов неавтоматического действия (далее - исследуемых СИ) с величиной, воспроизводимой Устройством и воздействующей на исследуемое СИ.
Величина, воздействующая на исследуемое СИ, воспроизводится гидродомкратом Устройства, а ее значение контролируется и регистрируется по показаниям контрольных весов из состава последнего.
Исследуемое СИ измеряет значение величины, воздействующее на его грузоприемное устройство (далее - ГПУ), результат измерений отображается на дисплее исследуемого СИ и, если применимо, через интерфейс связи передается в управляющий компьютер Устройства для отображения на мониторе последнего.
Управляющий компьютер Устройства отображает измерительную информацию, полученную с исследуемого СИ (если применимо), отображает ее текущее значение, а также при необходимости выполняет ее архивирование и передачу на периферийные устройства.
В целях удобства пользования, а также в целях однозначного толкования, термины и обозначения метрологических характеристик контрольных весов Устройства и исследуемых СИ, применяемые в настоящем описании типа, приведены в соответствии с ГОСТ OIML R 76-1-2011. При этом требования об обязательном соответствии терминов, обозначений и правил нормирования метрологических характеристик, применяемых в технической и эксплуатационной документации исследуемых СИ, не устанавливаются.
Устройства могут применяться для определения и/или подтверждения метрологических характеристик:
1) исследуемых СИ, оснащенных показывающим устройством с расширением (п.Т.2.6 ГОСТ OIML R 76-1), и/или
2) исследуемых СИ с дискретностью передачи измерительной информации (результатов измерений) посредством интерфейса связи не более:
- 0,2е - для СИ, пределы допускаемой абсолютной погрешности которых выражены в поверочных интервалах е (ei.);
- 0,2d - для СИ, пределы допускаемой абсолютной погрешности которых выражены в ценах деления (шкалы) d (di), где е (ei) - поверочный интервал, d (di) - действительная цена деления (шкалы) однодиапазонных (многодиапазонных или многоинтервальных весов).
Устройства имеют модульную конструкцию и представляют собой набор технических средств и средств измерений и включают в себя следующие функциональные узлы и блоки, связанные друг с другом интерфейсами связи и магистралями:
- станина - металлоконструкция, оснащенная необходимыми техническими устройствами и креплениями для установки функциональных узлов и блоков Устройства, а также рамой нижней с рабочим столом (плитой) для размещения контрольных весов и исследуемых СИ (ГПУ исследуемых СИ) в рабочее пространство Устройства;
- от одного до трех комплектов контрольных весов, каждый из которых состоит из четырех единиц контрольных весов. Контрольные весы устанавливаются на рабочем столе Устройства под опорами исследуемого СИ и представляют собой весы неавтоматического действия ВПК, изготовитель ООО «Мера-ТСП», г. Москва;
- шкаф-блок, включающий в свой состав электрогидроблок, элементы управления, коммутации, блоки питания и контроллеры;
- гидропомпа;
- гидродомкрат;
- управляющий компьютер - персональный компьютер (далее - ПК) с предустановленным специализированным программным обеспечением «АРМП-МПЛД», разработчик ООО «Мера-ТСП», г. Москва. Выполняемые ПК функции, в том числе:
- задание требуемого значения нагрузки, прикладываемой к ГПУ исследуемого СИ;
- управление исполнительными механизмами шкаф-блока;
- отображение текущего значения нагрузки, приложенного к ГПУ исследуемого СИ;
- обработка результатов измерений, получаемых с исследуемого СИ (при наличии цифрового интерфейса связи у последнего);
- возможность визуализации полученных результатов измерений.
Шкаф-блок соединён с гидродомкратом и гидропомпой гидравлическими магистралями, каналами связи с контрольными весами и компьютером, образуя систему, воспроизводящую заданное значение величины (нагрузки) передаваемой на ГПУ исследуемого СИ.
Устройства, в зависимости от исполнения, могут быть снабжены устройством считывания результатов измерений, получаемых от исследуемого СИ, если предусмотрено конструкцией последнего.
Устройства могут быть оснащены интерфейсами RS-232, Ethernet, WiFi, USB 2.0 и другими для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

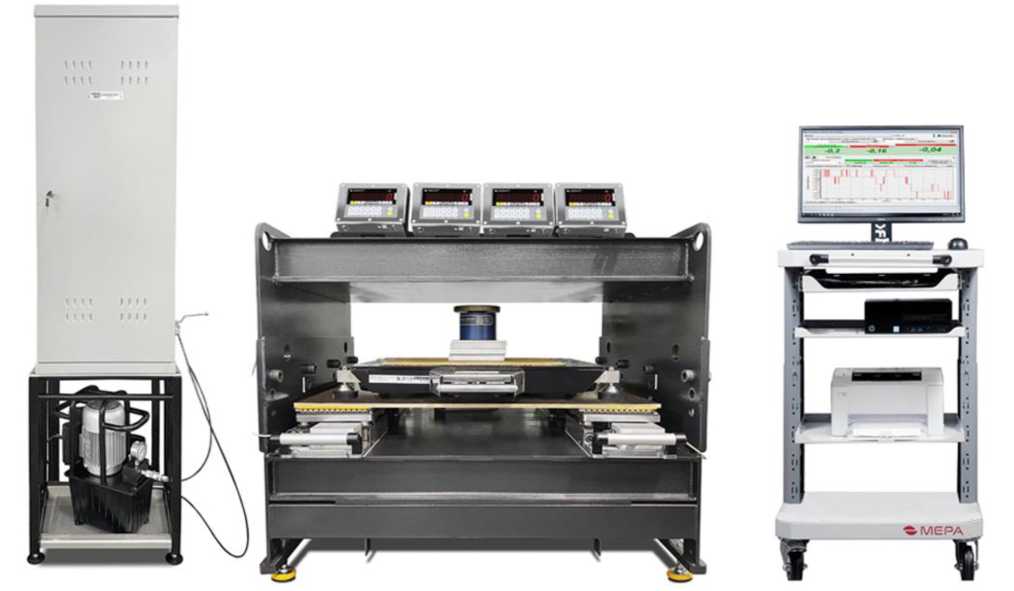

Общий вид Устройств представлен на рисунке 1.
Рисунок 1 - Общий вид Устройства (шкаф-блок с гидропомпой (слева), станина с контрольными весами и гидродомкратом (в центре ), управляющий компьютер (справа))
Устройства выпускаются в 7 (семи) модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2 - 5), и имеют следующие обозначения:
АРМП-М-ПЛ-[1],
где: АРМП-М-ПЛ - обозначение типа Устройства;
[1] - условное обозначение метрологических характеристик исследуемых СИ и количество комплектов контрольных весов в составе Устройства:_________________________
[1] | Максимальная нагрузка Мах (Max i) исследуемых СИ, т, не более | Количество поверочных интервалов (n) (n)) однодиапазонных (многодиапазонных) исследуемых СИ | Поверочный интервал исследуемых СИ, кг, не менее | Количество комплектов контрольных весов в составе Устройства |
3 | 3 | n (ni) < 3000 | 1 | 1 |
6 | 6 | 2 | 1 | |
15 | 15 | 5 | 1 | |
3/6 | 3/6 | 1/2 | 2 | |
3/15 | 3/15 | 1/5 | 2 | |
6/15 | 6/15 | 2/5 | 2 | |
3/6/15 | 3/6/15 | 1/2/5 | 3 |
Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки контрольных весов, на корпус индикатора контрольных весов наносится пломба с изображением знака поверки. Схема пломбировки приведена на рисунке 2.
Нанесение знака поверки на Устройства не предусмотрено.
Рисунок 2 - Схема пломбировки индикатора контрольных весов (мастичная пломба)
Маркировочная табличка Устройств выполнена в виде ламинированной наклейки, пломбируемой контрольным знаком, разрушаемым при снятии. Маркировочная табличка Устройств наносится на станину и корпус шкаф-блока и содержит следующие основные данные, нанесенные методом термотрансферной печати:
- торговый знак предприятия-изготовителя;
- обозначение типа и модификации;
- знак утверждения типа;
- знак обращения продукции на рынке ЕАС;
- максимальная воспроизводимая нагрузка (Махв);
- минимальная воспроизводимая нагрузка (М1Пв);
- действительная цена деления (dв);
- диапазон рабочих температур;
- год выпуска;
- заводской номер (арабские цифры).
Маркировочная табличка контрольных весов, входящих в состав Устройств:
а) ламинированная наклейка наносится на ГПУ контрольных весов, пломбируется пломбой в виде наклейки, разрушающейся при ее снятии, и содержит следующие основные данные, нанесенные методом термотрансферной печати:
- торговый знак изготовителя;
- обозначение типа, модификации и заводской номер Устройства;
- модификация контрольных весов в виде ВПК-Х-Y-Z,
где: X - заводской номер Устройства;
Y - значение максимальной нагрузки контрольных весов, Мах, кг: 875; 1750; 4500;
Z - условный (порядковый) номер контрольных весов в составе комплекта контрольных весов Устройства: 1; 2; 3; 4;
- год выпуска весов;
- номер технических условий Устройства;
б) ламинированная наклейка наносится на корпус индикатора, пломбируется пломбой в виде наклейки, разрушающейся при ее снятии, и содержит следующие основные данные, нанесенные методом термотрансферной печати:
- торговый знак предприятия-изготовителя;
- обозначение модификации контрольных весов;
- номер версии ПО весов;
- год выпуска весов;
- номер технических условий Устройства;
в) ламинированная наклейка, расположенная рядом с дисплеем индикатора контрольных весов в хорошо видимом месте и содержит следующие основные данные контрольных весов, нанесенные методом термотрансферной печати: Max, Min, е, d.
Программное обеспечение (далее - ПО) «АРМП-МПЛД» является автономным, разделено на метрологически значимую и не значимую части на уровне файловой системы.
Метрологически значимая часть ПО «АРМП-МПЛД» представлена файлом «calculation.dll», который реализует:
- суммирование результатов измерений, получаемых с контрольных весов;
- работу устройства выборки массы тары;
- определение погрешности результатов измерений исследуемых весов (если применимо).
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) файла «calculation.dll» вычисляется при включении Устройства, в случае его несовпадения с установленным значением, на дисплей выводится информационное сообщение о выявленном несоответствии, работа Устройства блокируется и программа закрывается.
Для контроля изменений законодательно контролируемых параметров в ПО «АРМП-МПЛД» реализована возможность вычисления и вывода на экран значения контрольной суммы файла «calculation.dll».
Идентификационным признаком ПО «АРМП-МПЛД» служит номер версии метрологически значимой части ПО и ее контрольная сумма, которые отображаются на мониторе ПК, и доступны для просмотра во время работы Устройства. Последовательность действий для просмотра идентификационных признаков ПО и текущего значения контрольной суммы выполняется в соответствии с эксплуатационной документацией Устройств.
Программное обеспечение контрольных весов реализовано аппаратно и является встроенным и метрологически значимым. Защита от несанкционированного доступа к настройкам и данным измерений контрольных весов обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки (регулировки). ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя настройки (регулировки) в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования, предоставляемого изготовителем СИ.
Защита ПО Устройств от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком ПО контрольных весов служит номер версии, который отображается на дисплее при включении весов.
Идентификационные данные ПО Устройств приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ______________________________________
Идентификационные данные (признаки) | Значение | |
ПО «АРМП-МПЛД» | ПО контрольных весов | |
Идентификационное наименование ПО | АРМП-МПЛД | _ |
Номер версии (идентификационный номер) ПО | 1.07.ХХХХ* | 951Х** |
Цифровой идентификатор ПО («calculation.dll») | 46B6026D64BDA5F3 2А7Е02978Е043282 | _ |
Алгоритм вычисления цифрового идентификатора ПО | MD5 | _ |
* обозначения «ХХХХ» не относятся к метрологически значимой части ПО **обозначение «Х» - номер протокола обмена данными контрольных весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации и выбираемый с помощью клавиатуры. Может принимать значения от 0 до 9 или отсутствует. |
Модификации, значения минимальной (М1Пв) и максимальной (Махв) нагрузок, воспроизводимых Устройством в целях передачи единицы величины, действительной цены деления (dв) и пределы допускаемой абсолютной погрешности (mpe в) Устройств приведены в таблицах 2, 3.
Модификации, значения минимальной (М1п) и максимальной (Мах) нагрузок, поверочного интервала (е), действительной цены деления (d) и пределов допускаемой погрешности (mpe) контрольных весов приведены в таблице 4.
Таблица 2 - Метрологические характеристики Устройств
Наименование характеристики | Значение характеристики | ||||
АРМП-М-ПЛ-3 | АРМП-М-ПЛ-6 | АРМП-М-ПЛ-15 | АРМП-М-ПЛ-3/6 | ||
Комплект контрольных весов, К i | Ki | Ki | Ki | К1 | К2 |
Модификации контрольных весов | ВПК-Х-875-Z | ВПК-Х-1750-Z | ВПК-Х-4500-Z | ВПК-Х-875-Z | ВПК-Х-1750-Z |
М1Пв, кг | 5 | 10 | 20 | 5 | 10 |
Махв, кг | 3000 | 6000 | 15000 | 3000 | 6000 |
db, кг | 0,01 | 0,02 | 0,05 | 0,02 | 0,05 |
mpe в | ±1,4 • JxZ=4(mPez )к2 * |
*(mpez )к. - пределы допускаемой погрешности контрольных весов (в соответствии с таблицей
4) порядковый номер Z, входящих в комплект контрольных весов Ki
Таблица 3 - Метрологические характеристики Устройств
Наименование характеристики | Значение характе | ристики | |||||
АРМП-] | М-ПЛ-3/15 | АРМП-М | [-ПЛ-6/15 | АРМП-М-ПЛ-3/6/15 | |||
Комплект контрольных весов, К i | К1 | К2 | К1 | К2 | К1 | К2 | К3 |
Модификации контрольных весов | ВПК-Х-875-Z | ВПК-Х-4500-Z | ВПК-Х-1750-Z | ВПК-Х-4500-Z | ВПК-Х-875-Z | ВПК-Х-1750-Z | ВПК-Х-4500-Z |
М1Пв, кг | 5 | 20 | 10 | 20 | 5 | 10 | 20 |
Махв, кг | 3000 | 15000 | 6000 | 15000 | 3000 | 6000 | 15000 |
db, кг | 0,01 | 0,05 | 0,02 | 0,05 | 0,01 | 0,02 | 0,05 |
mpe в | ±1,4 • JxZ=4(mpez )к2 * |
*(mpez )к. - пределы допускаемой погрешности контрольных весов (в соответствии с таблицей
4) порядковый номер Z, входящих в комплект контрольных весов Ki
Таблица 4 - Метрологические характеристики модификаций контрольных весов Устройств
Наименование характеристики | Значение характеристики | ||
ВПК-Х-875-Z | ВПК-Х-1750-Z | ВПК-Х-4500-Z | |
Min, кг | 1 | 2 | 5 |
Мах, кг | 875 | 1750 | 4500 |
е, кг | 0,1 | 0,2 | 0,5 |
d, кг | 0,01 | 0,02 | 0,05 |
Пределы допускаемой абсолютной погрешности (mpe)* контрольных весов при нагрузке m соответствующего диапазона (поддиапазона) измерений, выраженной через поверочный интервал е: Min > m < 1250e 1250е > m < 5000е 5000е > m < Мах | ±0,5 e ±1 e ±1,5 e | ||
*при поверке и в эксплуатации |
Устройства могут применяться для определения и/или подтверждения метрологических характеристик:
- весов среднего (III) и обычного (IV) класса точности по ГОСТ OIML R 76-1-2011 (ГОСТ Р 53228-2008), диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых Устройством (таблица 2, 3),
- весов, соответствующих технической документации изготовителя, диапазон измерений которых соответствует или принадлежит диапазону нагрузок, воспроизводимых Устройством (таблица 2, 3),
с соблюдением требования Государственной поверочной схемы для средств измерений массы в части соотношения между пределами допускаемой погрешности применяемого эталона (Устройства) и исследуемого СИ в диапазоне измерений последнего, а также требований локальной поверочной схемы, приведенной в приложении А методики поверки Устройств.
Таблица 5 - Основные технические характеристики
Наименование характеристики | Значение |
Диапазон начальной установки на нуль и устройства полуавтоматической установки на нуль, % от Мах | 10 |
Диапазон рабочих температур, оС | от +18 до +26 |
Относительная влажность воздуха, %, не более | 80 |
Параметры электропитания: - шкафа управления от сети переменного тока: - напряжение, В - частота, Гц - контрольных весов от внешнего источника постоянного тока: - напряжение, В | от 187 до 253 от 49 до 51 от 9 до12 |
Габаритные размеры (высота/ширина/длина) Устройств, мм, не более | 1300/1700/1800 |
Масса Устройств, кг, не более | 1600 |
Габаритные размеры (ширина/длина) ГПУ исследуемых СИ, мм, не более | 1400/1700 |
на маркировочные таблички, расположенные на станине и корпусе шкафа управления Устройств, а также типографским способом на титульный лист эксплуатационного документа.
Таблица 6 - Комплектность Устройств
Наименование | Обозначение | Количество |
Устройства для поверки средств измерений массы | АРМП-М-ПЛ | 1 шт. |
Руководство по эксплуатации | ЭК 3012.00.00.000 РЭ | 1 экз. |
Комплект принадлежностей (принтер, видеокамера, уровень)* | _ | 1 экз. |
Методика поверки | 1 экз. | |
*по дополнительному заказу |
приведены в п. 3 «Порядок работы» документа ЭК 3012.00.00.000 РЭ «Устройства для поверки средств измерений массы АРМП-М-ПЛ. Руководство по эксплуатации».
ТУ 26.51.66-028-49290937-2023 «Устройства для поверки средств измерений массы АРМП-М-ПЛ. Технические условия».
