| Номер в госреестре | 90097-23 |
| Наименование СИ | Расходомеры-счетчики жидкости и газа |
| Обозначение типа СИ | ТРС |
| Изготовитель | Общество с ограниченной ответственностью "ПРАМЕНЬ" (ООО "ПРАМЕНЬ"), Брянская обл., г. Новозыбков |
| Год регистрации | 2023 |
| Срок свидетельства | 06.10.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики жидкости и газа ТРС (далее - расходомеры-счетчики) предназначены для измерений объемного расхода и объема жидкостей и газов.
Принцип действия расходомеров-счетчиков основан преобразовании движения потока измеряемой среды во вращение аксиальной турбины. Скорость вращения турбины пропорциональна расходу измеряемой среды, а количество оборотов, умноженное на коэффициент преобразования, объему измеряемой среды.
Расходомеры-счетчики состоят из первичного преобразователя расхода (ППР) и вторичного преобразователя.
ППР представляет собой корпус, в проточной части которого установлена турбина, свободно вращающаяся в подшипниках корпуса под действием проходящего потока. При вращении турбины с помощью датчика, располагаемого перпендикулярно оси вращения турбины, по изменению магнитной проводимости в осевом направлении датчика формируются импульсы, частота которых прямо пропорциональна скорости вращения турбины. ППР расходомеров-счетчиков отличаются диаметром условного прохода (номинальным размером).
В качестве вторичного преобразователя применяются контроллеры РСК-2 или РСК-4 (ВП) или датчик формирования импульсов (ДИ).
ВП представляют собой микропроцессорное устройство (вычислитель), в котором производится вычисление объемного расхода и объема жидкости или газа. В РСК-4 реализованы дополнительные функции по вычислению массового расхода и массы жидкости, объема и объемного расхода жидкости и газа, приведенного к стандартным условиям, а также автоматическая коррекция в зависимости от вязкости и температуры измеряемой жидкости. Результаты измерений отображаются на дисплее ВП.
Расходомеры-счетчики с ДИ не имеет дисплея. В этом случае выходной частотноимпульсный сигнал, пропорциональный измеренному расходу, снимается непосредственно с ДИ, установленного на ППР, коэффициент преобразования указывается в паспорте прибора.
РСК-4 могут крепиться на стене или устанавливаться в щит и имеют входы для подключения датчиков температуры, давления и наличия среды.
Структурная схема обозначения расходомеров-счетчиков в других документах и при заказе:
Расходомер-счетчик ТРС-Х1-Х2-Х3-Х4-Х5 по ТУ 4213-001-10437711-2022, где Х1 - вид измеряемой среды: А - газ; Р - жидкость;
Х2 - условный проход (номинальный размер) ППР по ГОСТ 28338-89 от DN 10 до DN 100, (от 10 до 100 мм);
Х3 - условное обозначение максимального давления измеряемой среды 010, 016, 025, 063, 160, 250 (1,0 МПа, 1,6 МПа, 2,5 МПа, 6,3 МПа, 16 МПа, 25 МПа);
Х4 - присоединение к процессу: 1 - фланцевое; 2 - резьбовое;
Х5 - исполнение вторичного преобразователя: 1 - ВП РСК-4; 2 - ВП РСК-2; 3 - ДИ;
Пример условного обозначения преобразователя при заказе:
Расходомер-счетчик ТРС-Р-50-016-1-3 по ТУ 4213-001-10437711-2022
(Расходомер-счетчик ТРС для измерений объема и объемного расхода жидкостей с условным проходом ППР DN 50 (50 мм), максимальным давлением измеряемой среды до 1,6 МПа, фланцевый, с ДИ по ТУ 4213-001-10437711-2022).
Общий вид расходомеров-счетчиков представлен на рисунке 1.

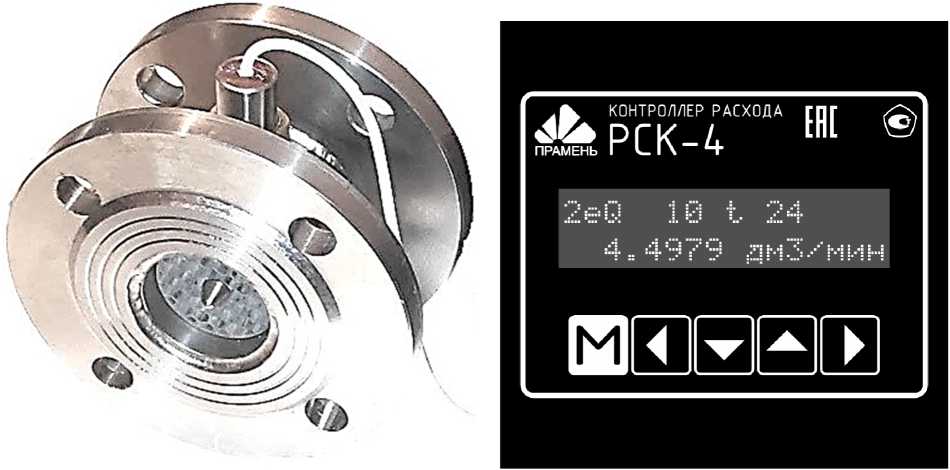

а) расходомер-счетчик с ВП РСК-4

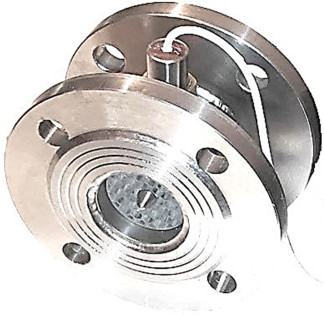

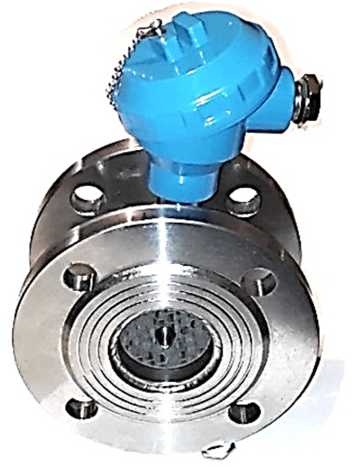

в) расходомер-счетчик с ДИ
Рисунок 1 - Общий вид расходомеров-счетчиков

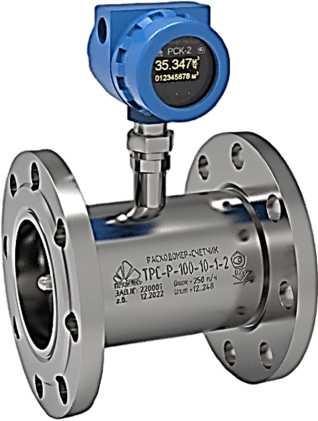

б) расходомер-счетчик с ВП РСК-2
Защита от несанкционированного доступа осуществляется пломбированием путем установки пломб. Пломбирование ограничивает доступ к внутренним элементам конструкции средства измерений. Схема пломбирования для предотвращения несанкционированного доступа к элементам конструкции средства измерений представлена на рисунке 2.
Места установки пломб
Рисунок 2 - Схема пломбировки расходомеров-счетчиков от несанкционированного доступа

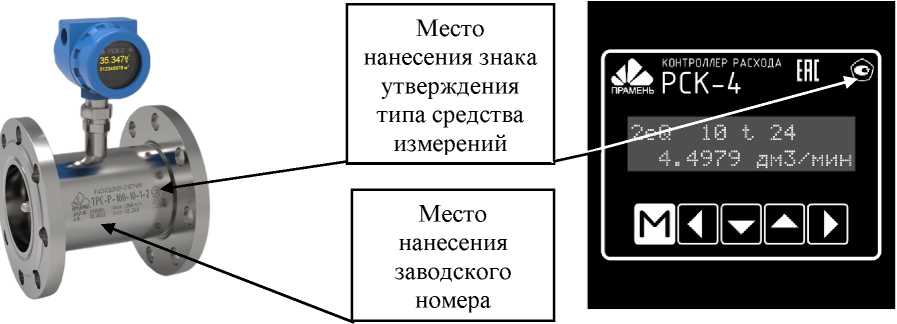

Заводской номер расходомеров-счетчиков состоит из 6 (шести) арабских цифр. Заводской номер и знак утверждения типа средств измерений наносится на корпус ППР любым способом, обеспечивающим его сохранность в течение всего срока эксплуатации, на лицевую панель ВП методом шелкографии, а также типографским способом на титульный лист паспорта расходомера-счетчика. Места нанесения заводского номера и знака утверждения типа средств измерений указаны на рисунке 3.
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Нанесение знака поверки на средство измерений не предусмотрено.
Расходомеры-счетчики, в состав которых входит ВП (контроллер РСК-2 или РСК-4), имеют встроенное программное обеспечение (ПО), которое записывается в энергонезависимую память ВП при изготовлении.
ПО ВП состоит из метрологически значимой и метрологически не значимой частей.
Метрологически значимая часть ПО предназначена для сбора, обработки, преобразования результатов измерений. Метрологически не значимая часть ПО обеспечивает функционирование ВП, а также имеет функции передачи результатов измерений в системы автоматизированного сбора, контроля и учета потребления энергетических ресурсов. В процессе эксплуатации ПО не может быть изменено, так как конструкция расходомеров-счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для ВП | |
| РСК-2 | РСК-4 | |
| Идентификационное наименование ПО | Rsk2_01.hex | rsk_01.hex |
| Номер версии (идентификационный номер) ПО | 01.ХХ* | 01.ХХ* |
| Цифровой идентификатор ПО | - | - |
| * 01 - номер метрологически значимой части ПО, ХХ от 00 до 99 - номер метрологически незначимой части | ||
Нормирование метрологических характеристик расходомеров-счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для расходомеров-счетчиков с номинальным размером DN | ||||||
| 10 | 20 | 32 | 50 | 65 | 80 | 100 | |
| Минимальный объемный расход жидкости, Qмин, м3/ч | 0,17 | 0,3 | 1 | 3 | 4 | 8 | 10 |
| Максимальный объемный расход жидкости, Qмакс, м3/ч | 3 | 7 | 21 | 60 | 95 | 160 | 250 |
| Минимальный объемный расход газа, Qмин, м3/ч | 0,4 | 0,7 | 2 | 6 | 9 | 16 | 25 |
| Максимальный объемный расход газа, Qмакс, м3/ч | 6 | 14 | 42 | 120 | 190 | 320 | 500 |
| Минимальный измеряемый объем, дм3 | 6 | 10 | 26 | 76 | 115 | 205 | 320 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода жидкости, % | ±0,15*; ±0,25; ±0,5; ±1,0 | ||||||
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода газа при рабочих условиях, % | ±1,0; ±2,0; ±4,0 | ||||||
* При кинематической вязкости жидкости от 0,7 до 10 сСт
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Выходные параметры ДИ: - длительность импульсов, мкс, не менее - частота, Гц | 50 от 4 до 5000 |
| Максимальное рабочее давление измеряемой среды*, МПа, не более | 1,0; 1,6; 2,5; 6,3; 16; 25 |
| Температура измеряемой среды, °С | от -40 до +75 |
| Диапазон кинематической вязкости измеряемой среды, сСт | от 0,6 до 150 |
| Потеря давления измеряемой среды, при максимальном расходе, кПа, не более - жидкости - газа | 100 10 |
| Температура окружающего воздуха, °С | от -45 до +50 |
| Относительная влажность воздуха при 35°С, %, не более | 98 |
| Атмосферное давление, кПа | от 75,0 до 106,7 |
| Количество цифровых входов | 2 |
| Тип цифрового входа | Интерфейс 1-wire |
| Количество токовых входов | 2 |
| Параметры токового входа, мА | от 4 до 20 |
| Интерфейс для связи с внешними устройствами (кроме расходомеров-счетчиков без ВП) | RS-485 токовая петля от 4 до 20 мА |
| Напряжение электрического питания, В постоянного тока | от 10 до 30 |
| Потребляемая мощность, Вт, не более | 5 |
| * Значение определяется при заказе расходомера-счетчика | |
Таблица 4 - Габаритно-массовые характеристики
| Наименование характеристики | Значение характеристики для расходомеров-счетчиков с условным проходом (номинальным размером) DN | ||||||
| 10 | 20 | 32 | 50 | 65 | 80 | 100 | |
| Габаритные размеры ППР расходомеров-счетчиков с ВП РСК-4, мм, не более - длина(Д) - ширина (Ш) - высота (В) | 100 95 95 | 100 105 105 | 100 135 135 | 100 160 160 | 150 180 180 | 160 195 195 | 200 215 215 |
| Масса ППР, кг, не более | 2,6 | 2,8 | 4,0 | 6,0 | 8,0 | 8,8 | 13,2 |
| Габаритные размеры РСК-4 (ДхШхВ), мм, не более | 110 х 110 х 110 | ||||||
| Масса РСК-4, кг, не более | 1,0 | ||||||
Продолжение таблицы 4
| Наименование характеристики | Значение характеристики для расходомеров-счетчиков с условным проходом (номинальным размером) DN | ||||||
| 10 | 20 | 32 | 50 | 65 | 80 | 100 | |
| Габаритные размеры расходомеров-счетчиков с ВП РСК-2, мм, не более | |||||||
| - длина (Д) | 100 | 100 | 100 | 100 | 150 | 160 | 200 |
| - ширина (Ш) | 195 | 205 | 235 | 260 | 280 | 295 | 315 |
| - высота (В) | 95 | 105 | 135 | 160 | 180 | 195 | 215 |
| Масса расходомеров-счетчиков с ВП РСК-2, кг, не более | 3,6 | 3,8 | 5,0 | 7,0 | 9,0 | 9,8 | 14,2 |
| Г абаритные размеры расходомеров-счетчиков с ДИ, мм, не более | |||||||
| - длина(Д) | 100 | 100 | 100 | 100 | 150 | 160 | 200 |
| - ширина (Ш) | 95 | 105 | 135 | 160 | 180 | 195 | 215 |
| - высота (В) | 95 | 105 | 135 | 160 | 180 | 195 | 215 |
| Масса расходомеров-счетчиков с ДИ, кг, не более | 2,6 | 2,8 | 4,0 | 6,0 | 8,0 | 8,8 | 13,2 |
наносится на корпус ПП механическим способом, на индикаторную панель ВП фотохимическим (флексографическим, тампопечатью) методом, а также на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Расходомер-счетчик жидкости и газа ТРС | согласно заказа | 1 шт. |
| Расходомер-счетчик жидкости и газа. Паспорт | согласно заказа | 1 экз. |
| Расходомеры-счетчики жидкости и газа ТРС. Руководство по эксплуатации | - | 1 экз. |
| Контроллер расхода РСК-4. Руководство по эксплуатации* | - | 1 экз. |
| * Поставляется в комплекте расходомера-счетчика с ВП РСК-4 | ||
приведены в документе «Расходомеры-счетчики жидкости и газа. Руководство по эксплуатации» в разделе 4.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г, № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газов»;
ТУ 4213-001-10437711-2022 Расходомеры-счетчики жидкости и газа ТРС. Технические условия.
