Номер в госреестре | 90099-23 |
Наименование СИ | Преобразователи температуры кварцевые |
Обозначение типа СИ | ПТК |
Изготовитель | Общество с ограниченной ответственностью "Специальное конструкторское техническое бюро электроники, приборостроения и автоматизации" (ООО "СКТБ ЭлПА"), Ярославская область, г. Углич |
Год регистрации | 2023 |
Срок свидетельства | 06.10.2028 |
МПИ (интервал между поверками) | 5 лет - для преобразователей с пределами допускаемой абсолютной погрешности ±0,3 °С и ±0,5 °С; 3 года - для преобразователей с пределами допускаемой абсолютной погрешности ±0,1 °С и ±0,15 °С и/или с верхним пределом измерений свыше +200 °С; 1 год - для пр |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи температуры кварцевые ПТК (далее - преобразователи) предназначены для измерений и контроля температуры газообразных, жидких и сыпучих сред, а также для измерений температуры внутри твердых тел.
Принцип действия преобразователей основан на изменении частоты пьезоэлектрического кварцевого резонатора от температуры.
Преобразователи конструктивно состоят из двух основных частей: измерительного щупа и корпуса (в модели ПТК-3 корпус отсутствует).
В измерительном щупе расположен миниатюрный пьезоэлектрический термочувствительный кварцевый резонатор повышенной точности РКТВ 206, являющийся чувствительным элементом (ЧЭ) преобразователя. В зависимости от модификации в измерительный щуп также может быть помещен опорный низкочастотный кварцевый резонатор РКОВ 206.
В корпусе преобразователей расположена схема автогенератора, принимающего сигнал от ЧЭ и формирующего частотный выходной сигнал. В корпусе моделей с цифровым выходным сигналом совместно с автогенератором расположен цифровой модуль, который в зависимости от исполнения формирует соответствующий различным интерфейсам цифровой сигнал.
Индивидуальная градуировочная характеристика преобразователей с частотным выходным сигналом представлена полиномом пятой степени следующего вида:
Т = То + BX(FT — FTo) -I- B2(FT — FTo)2 -I- B3(FT — FTo)3 -I- B4(FT — FTo71' -I- B5(FT — Fm)5,
где: FT - измеренная частота выходного сигнала, Гц;
F-;, - частота, соответствующая опорной температуре Т-,, Гц;
7; - опорная температура, °С;
Т - измеренная температура, °С;
Б15 Б-, Вт, Б_, Е= - коэффициенты, определенные в интервале измеряемых температур, °С/Гц. - - ■ -
Преобразователи выпускаются различных модификаций, отличающихся конструктивным исполнением, метрологическими и техническими характеристиками. Отдельные модели преобразователей могут оснащаться индикацией или иметь герметичное исполнение.
Структурная схема обозначения преобразователей приведена ниже:
ПТК- Х- | ХХ | Х- | CD- | L/ | M- | ТХХ- | FХХ- | Y- | АХ |
Модель 1 - накладной 2 - пластиковый корпус 3 - щуп без корпуса 4 - с резьбовым монтажом 5 - металлический корпус | |||||||||
Код конструктивного исполнения (в соответствии с таблицей 1) | |||||||||
Функциональное расширение 0 - без индикации И - с индикацией Г - герметичный | |||||||||
Класс абсолютной погрешности измерения температуры, 03 - ± 0,03 05 - ± 0,05 10 - ± 0,1 15 - ± 0,15 30 - ± 0,3 50 - ± 0,5 | ° С | ||||||||
Длина погружаемой части, мм | |||||||||
Длина не погружаемой части корпуса или температурного изолятора, мм | |||||||||
Диапазон измерений температуры (Шифр при заказе T01 - T17 в соответствии с таблицей 3) | |||||||||
Рабочая температура эксплуатации (Шифр при заказе F0 - F13 в соответствии с таблицей 4) | |||||||||
Вид разъема: 0 - подключение через провода 4 - четырехконтактный разъем 7 - семиконтактный разъем | |||||||||
Выходной сигнал: Ч - частотный выходной сигнал: - Ч1 - генератор, на выходе которого собственная частота подключенного резонатора от 30 до 100 кГц - Ч2 - генератор биения частот от 0,3 до 5,5 кГц Ц - цифровой выходной сигнал: - Ц1 - цифровой сигнал интерфейса RS485; - Ц2 - цифровой сигнал интерфейса UART; - Ц3 - интерфейс USB; - Ц4 - цифровой сигнал интерфейса I2C. |

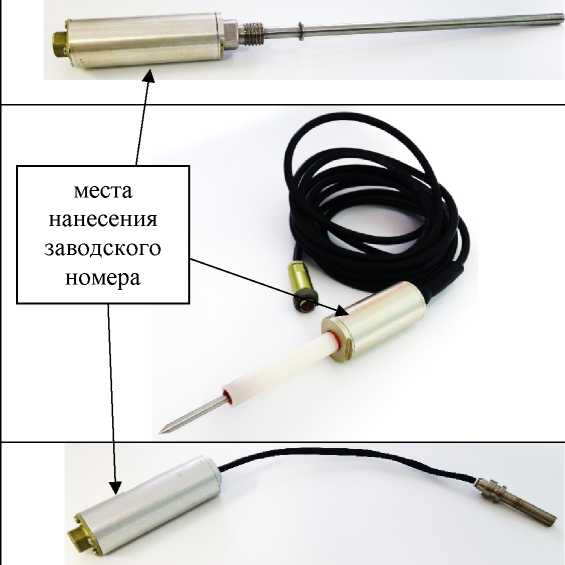

Общий вид преобразователей ПТК-1, ПТК-2, ПТК-3, ПТК-4, ПТК-5 и места нанесения цифрового заводского номера, в зависимости от кода конструктивного исполнения, представлен в таблице 1.

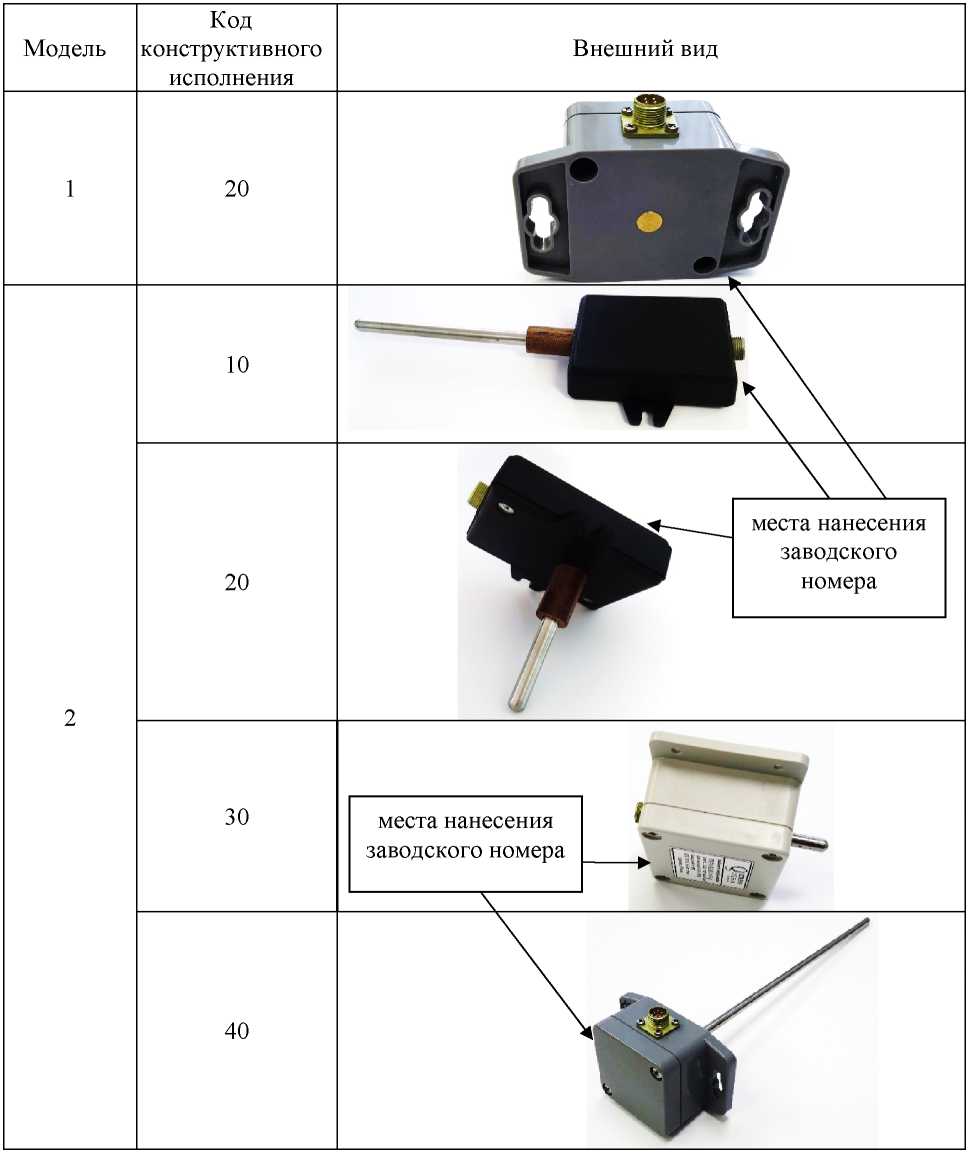

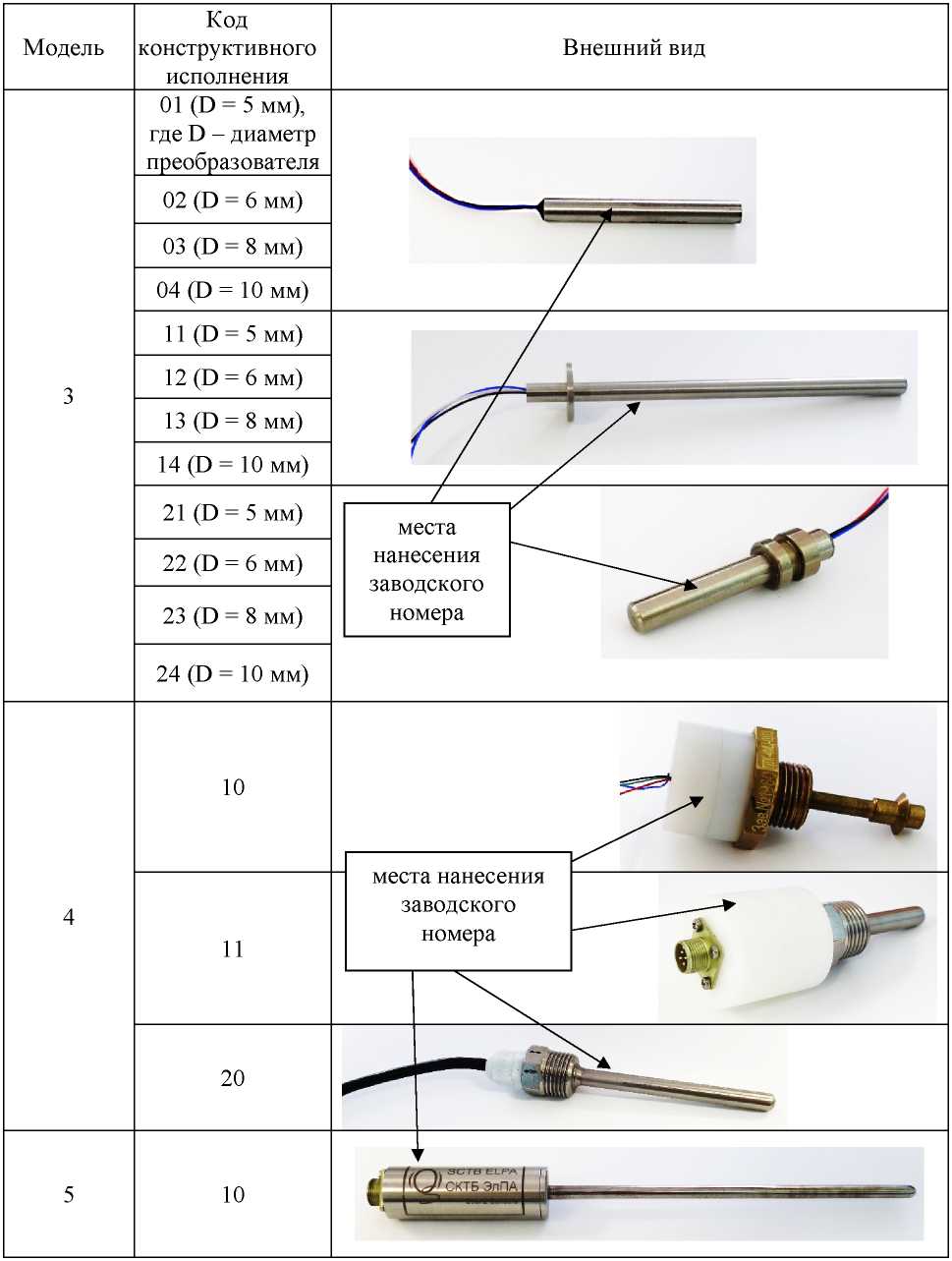

Таблица 1 - Внешний вид преобразователей и код конструктивного исполнения
20
30
40
Пломбирование преобразователей не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус преобразователя или измерительный щуп методом лазерной гравировки либо на корпус при помощи термоэтикетки. Конструкция преобразователей не предусматривает нанесения знака поверки на его корпус.
Программное обеспечение (ПО) преобразователей с цифровым выходным сигналом состоит из:
- встроенного ПО, загружаемого изготовителем в энергонезависимую память преобразователя;
- автономного ПО «KalibratorGUI», поставляемого в комплекте с преобразователем, с помощью которого осуществляется связь с преобразователем и визуализация измеряемых данных в реальном времени.
Метрологически значимым является только встроенное ПО.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО преобразователей и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
преобразователей с цифровым выходным сигналом
Тип цифрового выходного сигнала | Идентификационные данные (признаки) | Значение |
Ц1, Ц2, Ц4 | Идентификационное наименование ПО | TSensor_RS485-I2C-SPI-C5 |
Номер версии (идентификационный номер) ПО | не ниже 1.4.7 | |
Цифровой идентификатор ПО | отсутствует | |
Ц3 | Идентификационное наименование ПО | Termometr-300 |
Номер версии (идентификационный номер) ПО | не ниже 1.2 | |
Цифровой идентификатор ПО | отсутствует |
Метрологические и основные технические характеристики преобразователей в зависимости от модели приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики преобразователей
Модель | Диапазон измерений температуры, °С | Пределы допускаемой абсолютной погрешности измерений температуры1), °С | Шифр диапазона измерений температуры при заказе |
ПТК-1 | от -60 до +60 | ±0,15; ±0,3; ±0,5 | Т01 |
от -60 до +90 | ±0,15; ±0,3; ±0,5 | T02 | |
от -60 до +130 | ±0,15; ±0,3; ±0,5 | T03 | |
от -30 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T06 | |
от -30 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T07 | |
от -30 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T08 | |
от 0 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T11 | |
от 0 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T12 | |
от 0 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T13 | |
ПТК-2 | от -60 до +60 | ±0,15; ±0,3; ±0,5 | Т01 |
от -60 до +90 | ±0,15; ±0,3; ±0,5 | T02 | |
от -60 до +130 | ±0,15; ±0,3; ±0,5 | T03 | |
от -30 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T06 | |
от -30 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T07 | |
от -30 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T08 | |
от -30 до +180 | ±0,1; ±0,15; ±0,3; ±0,5 | T09 | |
от 0 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T11 | |
от 0 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T12 | |
от 0 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T13 | |
от 0 до +180 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T14 | |
от 50 до +180 | ±0,1; ±0,15; ±0,3; ±0,5 | T16 | |
ПТК-3 | от -60 до +60 | ±0,15; ±0,3; ±0,5 | Т01 |
от -60 до +90 | ±0,15; ±0,3; ±0,5 | T02 | |
от -60 до +130 | ±0,15; ±0,3; ±0,5 | T03 | |
от -30 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T06 |
Модель | Диапазон измерений температуры, °С | Пределы допускаемой абсолютной погрешности измерений температуры1), °С | Шифр диапазона измерений температуры при заказе |
от -30 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T07 | |
от -30 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T08 | |
от 0 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T11 | |
от 0 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T12 | |
от 0 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T13 | |
ПТК-4 | от -60 до +60 | ±0,15; ±0,3; ±0,5 | Т01 |
от -60 до +90 | ±0,15; ±0,3; ±0,5 | T02 | |
от -60 до +130 | ±0,15; ±0,3; ±0,5 | T03 | |
от -30 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T06 | |
от -30 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T07 | |
от -30 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T08 | |
от 0 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T11 | |
от 0 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T12 | |
от 0 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T13 | |
ПТК-5 | от -60 до +60 | ±0,15; ±0,3; ±0,5 | Т01 |
от -60 до +90 | ±0,15; ±0,3; ±0,5 | T02 | |
от -60 до +130 | ±0,15; ±0,3; ±0,5 | T03 | |
от -60 до +180 | ±0,15; ±0,3; ±0,5 | T04 | |
от -60 до +240 | ±0,3; ±0,5 | T05 | |
от -30 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T06 | |
от -30 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T07 | |
от -30 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T08 | |
от -30 до +180 | ±0,1; ±0,15; ±0,3; ±0,5 | T09 | |
от -30 до +240 | ±0,15; ±0,3; ±0,5 | T10 | |
от 0 до +60 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T11 | |
от 0 до +90 | ±0,03; ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T12 | |
от 0 до +130 | ±0,05; ±0,1; ±0,15; ±0,3; ±0,5 | T13 | |
от 0 до +180 | ±0,1; ±0,15; ±0,3; ±0,5 | T14 | |
от 0 до +240 | ±0,15; ±0,3; ±0,5 | T15 | |
от 50 до +180 | ±0,1; ±0,15; ±0,3; ±0,5 | T16 | |
от 50 до +240 | ±0,15; ±0,3; ±0,5 | T17 | |
Примечание: 1) - фактическое значение указывается в паспорте |
Таблица 4 - Основные технические характеристики преобразователей
Наименование характеристики | Значение | ||||
ПТК-1 | ПТК-2 | ПТК-3 | ПТК-4 | ПТК-5 | |
Рабочая температура эксплуатации, °С: (в зависимости от шифра при заказе): - F0 | совпадает с диапазоном измеряемой температуры |
Наименование характеристики | Значение | ||||
ПТК-1 | ПТК-2 | ПТК-3 | ПТК-4 | ПТК-5 | |
- F1 | от -60 до +1 | 50 | |||
- F2 | от -60 до +125 | ||||
- F3 | от -60 до +85 | ||||
- F4 | от -60 до +60 | ||||
- F5 | от -30 до +150 | ||||
- F6 | от -30 до +125 | ||||
- F7 | от -30 до +85 | ||||
- F8 | от -30 до +60 | ||||
- F9 | от 0 до +150 | ||||
- F10 | от 0 до +125 | ||||
- F11 | от 0 до +85 | ||||
- F12 | от 0 до +60 | ||||
- F13 | от +50 до +150 | ||||
- относительная | |||||
влажность, %, не более | 98 | ||||
Длина погружаемой части, мм | - | от 20 до 500 | от 40 до 200 | от 20 до 120 | от 20 до 550 |
Выходной сигнал (1): | |||||
- частотный, кГ ц | от 30 до 100; от 0,3 до 5,5 | ||||
Выходной сигнал (1): | RS-485 с протоколом обмена Modbus-RTU; | ||||
- цифровой | UART с протоколом обмена Modbus-RTU; I2C | ||||
Диапазон напряжений | |||||
питания постоянного | |||||
тока, В: | |||||
- с частотным | |||||
выходным сигналом | от 3 до 14 | ||||
- с цифровым | |||||
выходным сигналом | от 5 до 12 | ||||
Номинальное напряжение питания, В | 5 | 5 | 5 | 5 | 5 |
Электрический ток потребления, мА, не более | 10 | 10 | 5 | 10 | 10 |
Средняя наработка на | 75000 | ||||
отказ, ч, не менее | |||||
Средний срок службы, лет, не менее | 10 | 8 | 10 | 10 | 10 |
Масса, кг, не более | 0,1 | 0,2 | 0,15 | 0,2 | 0,25 |
Габаритные размеры, мм, не более (ширинахвысотахдлина; диаметрхдлина) | 80x50x35 | 90x65x850 | 010x200 | 039x160 | 023x600 |
Примечание: | |||||
(1) - фактические значения указаны в паспорте. |
наносится на Руководство по эксплуатации и паспорт типографским способом.
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Кол-во |
Преобразователь температуры кварцевые ПТК | В соответствии с заказом | 1 шт. |
Руководство по эксплуатации (на русском языке) | САТЕ.405231.001 РЭ | 1 экз.1) |
Паспорт | САТЕ.405231.001 ПС | 1экз. |
Ответная часть разъема | - | 1 шт. |
Примечание: 1) на каждые 10 преобразователей, поставляемых в один адрес |
приведены в разделе «Использование по назначению» Руководства по эксплуатации.
Приказ Росстандарта от 23 декабря 2022 г. №3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
САТЕ.405231.001 ТУ «Преобразователи температуры кварцевые ПТК. Технические условия».
Зарегистрировано поверок | 582 |
Поверителей | 5 |
Актуальность данных | 22.11.2024 |
