Приборы оптические координатно-измерительные бесконтактные Shining 3D, 90100-23

Назначение

Приборы оптические координатно-измерительные бесконтактные Shining 3D (далее -приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

Описание

Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок (режим измерений Laser Mode). Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в двух модификациях: FreeScan Combo, FreeScan Trio, отличающихся некоторыми метрологическими и техническими характеристиками.

Модификация FreeScan Combo дополнительно имеет режим измерений в инфракрасном диапазоне (режим измерений IR Mode). Модификации FreeScan Trio дополнительно имеет режим измерений с фотограмметрией.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на задней или нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не

предусматривают внешних механических регулировок.

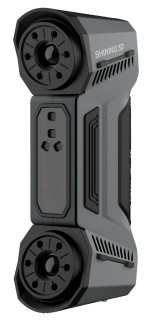

Общий вид приборов приведён на рисунке 1.

а)                                                    б)

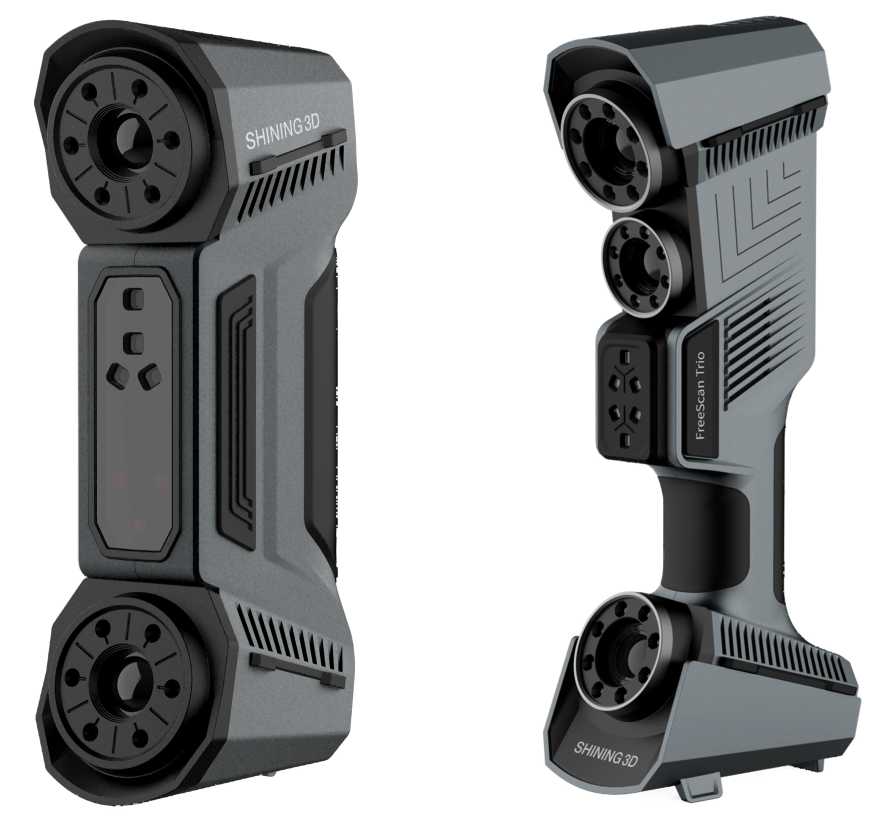

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных

Shining 3D модификаций: а) FreeScan Combo; б) FreeScan Trio

Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.

Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

Место нанесения маркировочной наклейки с заводским номером средства измерений

а)                                                       б)

Рисунок 3 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных Shining 3D модификаций: а) FreeScan Combo; б) FreeScan Trio

Программное обеспечение

Приборы работают под управлением программного обеспечения (далее - ПО) «FreeScan», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений. ПО «Solid Edge Shining 3D Edition» предназначено для обратного проектирования по результатам измерений, данное ПО не является метрологически значимым.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность приборов

Сведения о методах измерений

приведены в разделах «Рабочий процесс» документов «Приборы оптические координатноизмерительные бесконтактные Shining 3D FreeScan Combo. Руководство по эксплуатации» и «Приборы оптические координатно-измерительные бесконтактные Shining 3D FreeScan Trio. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;

Стандарт предприятия Shining 3D Tech Co., Ltd, Китай.
