| Номер в госреестре | 90101-23 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | ПУЛЬСАР |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 06.10.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные диафрагменные ПУЛЬСАР (далее - счетчики) предназначены для измерений объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С.
Принцип действия счетчиков основан на преобразовании перепада давления газа на входе и выходе счетчика в поступательное движение встроенных гибких газонепроницаемых диафрагм, образующих измерительные камеры. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратнопоступательное движение диафрагм измерительного механизма преобразуется рычажнокривошипным механизмом во вращательное движение и для счетчиков с механическим отсчетным устройством (далее - МОУ) через приводной вал или магнитную муфту передается на отсчетное устройство. У счетчиков с электронным отсчетным устройством (далее - ЭОУ) съем сигнала осуществляет магнитоуправляемый датчик электронного модуля, формирующий на выходе электрические импульсы, количество которых прямо пропорционально прошедшему через счетчик объему газа. Для счетчиков с ЭОУ в обозначении счетчика используется символ «Е».
Счетчики состоят из корпуса, внутри которого расположен измерительный механизм, и отсчетного устройства.
Счетчики имеют защиту от обратного счета.
Счетчики различаются типоразмерами, характеризующимися значениями номинального объемного расхода газа. Счетчики одного типоразмера могут изготавливаться в корпусах разной конструкции.
Счетчики с МОУ могут оснащаться механическим устройством температурной коррекции (далее - ТК), а счетчики с ЭОУ - механическим или электронным устройством ТК. Для счетчиков с ТК в обозначении счетчика используется символ «Т».
Счетчики без ТК предназначены для измерения объема газа в рабочих условиях эксплуатации, а счетчики с ТК - объема газа, приведенного к температуре плюс 20 °С.
Счетчики выпускаются с левым и правым направлениями потока газа, с различными присоединительными размерами, межцентровым расстоянием, циклическим объемом измерительных камер.
Счетчики имеют следующие исполнения:
- с МОУ, без ТК, типоразмеров G1,6; G2,5; G4; G6; G10; G16; G25; G40;
- с МОУ, с ТК, типоразмеров G1,6; G2,5; G4; G6; G10; G16; G25;
- с ЭОУ, без ТК, типоразмеров G1,6; G2,5; G4;
- с ЭОУ, с ТК, типоразмеров G1,6; G2,5; G4;
- СМАРТ: с ЭОУ, типоразмеров G1,6; G2,5; G4; G6; G10; G16; G25, с запорным клапаном (опционально).
Счетчики в исполнении СМАРТ обеспечивают вычисление накопленного объема газа, приведенного к температуре плюс 20 °С с помощью механического или электронного устройства ТК, и давлению 101,325 кПа, с учетом условно-постоянных подстановочных значений давления и коэффициента сжимаемости.
Для передачи данных во внешние информационные системы счетчики могут комплектоваться проводными или беспроводными интерфейсами, или их комбинацией.
В качестве автономного источника электрического питания в счетчиках с ЭОУ применены литиевые батареи. Батарея присоединяется к электронному модулю с помощью разъема и находится в отдельном защищенном от манипуляций отсеке, пломбируемом пломбой изготовителя или поставщика газа. Замена батареи не приводит к повреждению пломбы с нанесенным знаком поверки.
Счетчики в исполнении СМАРТ могут иметь встроенный датчик воздействия постоянного внешнего магнитного поля.
Условное обозначение счетчиков при заказе:
Счетчик газа объемный диафрагменный ПУЛЬСАР GX1X2X3,
где Х1 - значение номинального объемного расхода в м3/ч: 1,6; 2,5; 4; 6; 10; 16; 25; 40;
Х 2 - тип отсчетного устройства: не указывается - МОУ; Е - ЭОУ;
Х 3 - наличие температурной коррекции: не указывается - без ТК; Т - с ТК.
Условное обозначение счетчиков при заказе в исполнении СМАРТ:
Счетчик газа объемный диафрагменный ПУЛЬСАР GX1T СМАРТ-Х2,
где Х1 - значение номинального объемного расхода в м3/ч: 1,6; 2,5; 4; 6; 10; 16; 25;
Х 2 - наличие запорного клапана: не указывается - без запорного клапана; К - с запорным клапаном.

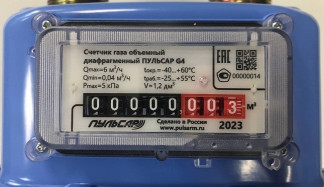

Общий вид счетчиков представлен на рисунке 1 (цвет и внешний вид может отличаться от представленного на фото в зависимости от комплектации).
Обозначения мест установки пломбы со знаком поверки для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, представлены на рисунке 2. При выпуске счетчиков из производства без первичной поверки в местах установки пломбы со знаком поверки устанавливается пломба организации-изготовителя.
Заводской номер счетчика состоит из арабских цифр и наносится на корпусе счетчика в месте, указанном на рисунке 2, любым способом, обеспечивающим его сохранность в течение всего срока эксплуатации.
Знак утверждения типа средств измерений наносится на корпус счетчика в местах, указанных на рисунке 2.

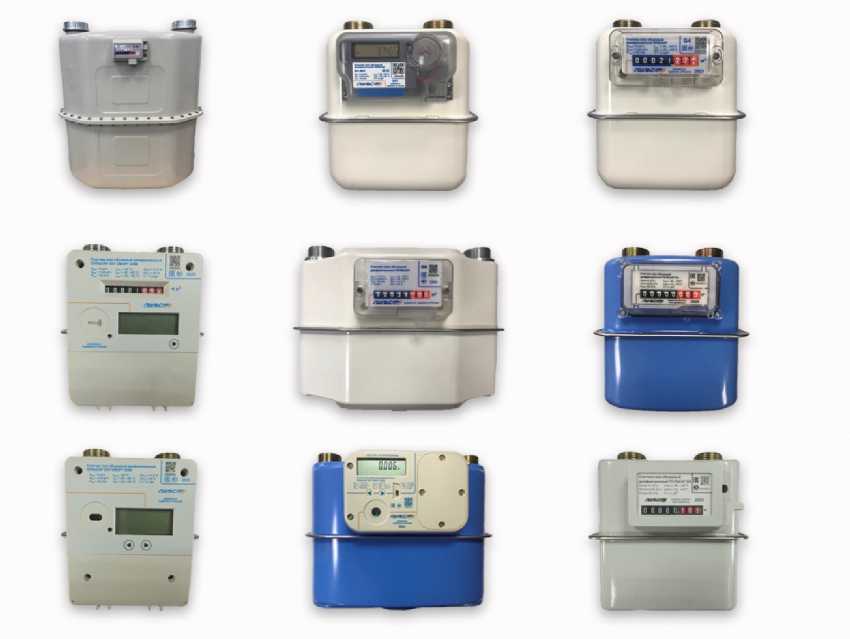

Рисунок 1 — Общий вид счетчиков
3

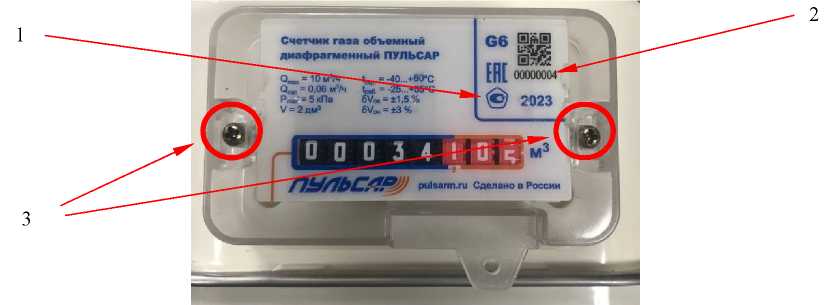

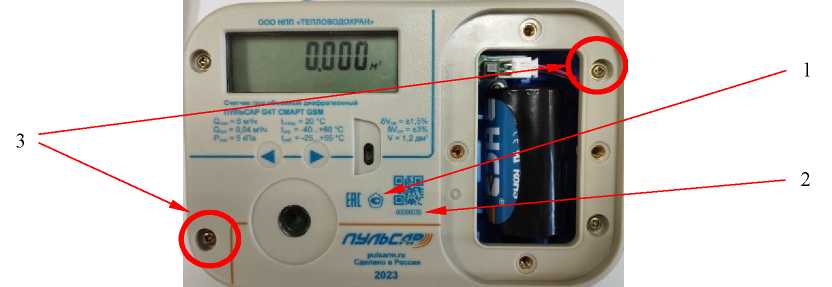

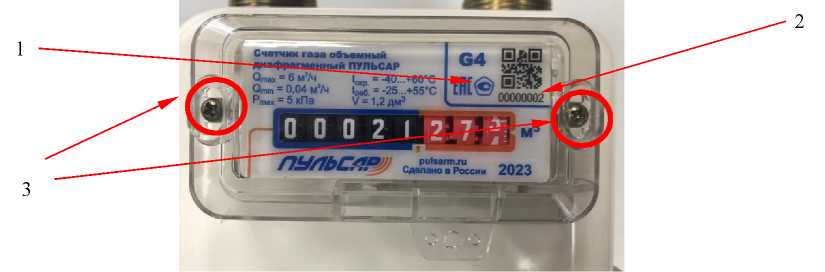

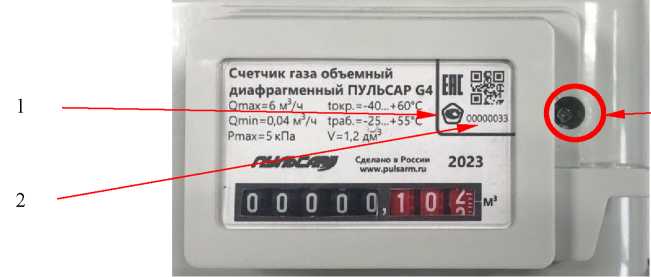

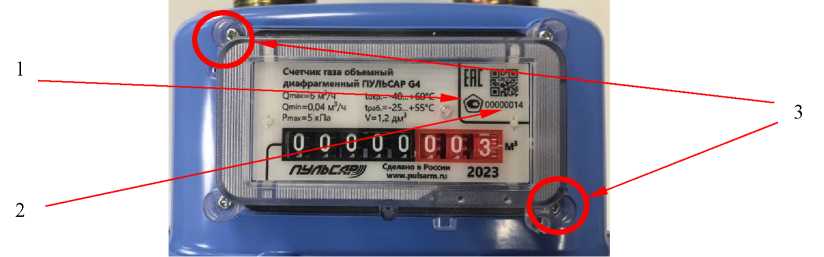

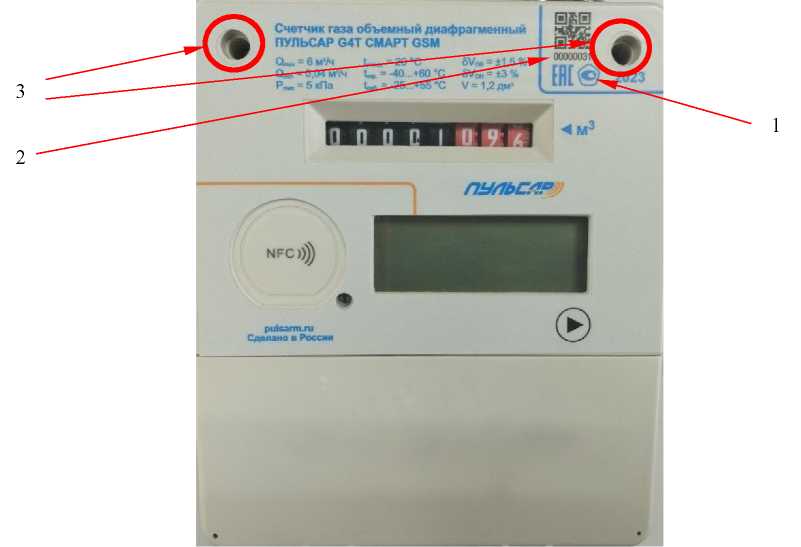

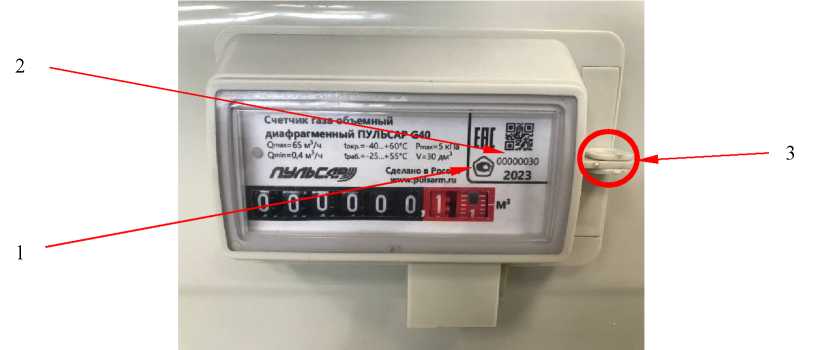

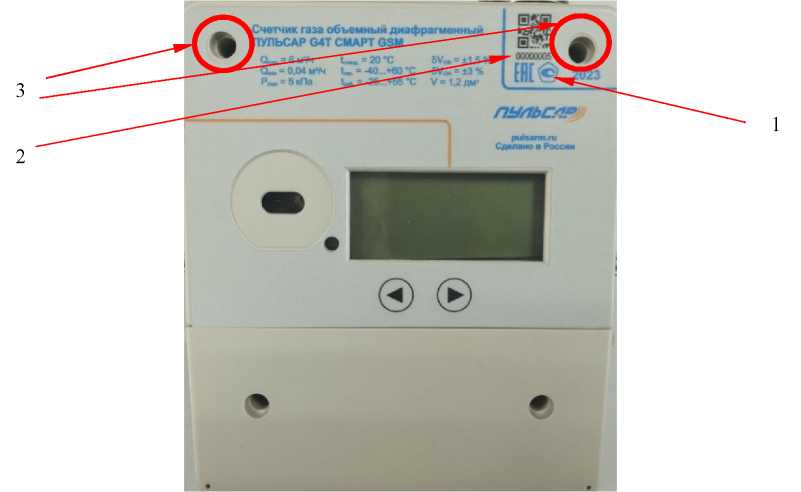

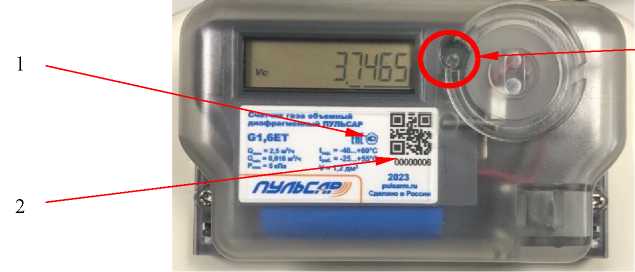

1 - места расположения знака утверждения типа; 2 - места расположения заводского номера;
3 - места установки пломб со знаком поверки или пломбы организации-изготовителя
Рисунок 2 - Указание мест нанесения знака утверждения типа и заводского номера, мест установки пломбы
Счетчики в исполнении с МОУ не имеют программного обеспечения (ПО). Счетчики в исполнениях с ЭОУ и СМАРТ имеют встроенное ПО.
ПО предназначено для сбора, преобразования, обработки, отображения на отсчетном устройстве и передачи по системам связи информации об измеренном в рабочих условиях или приведенном к стандартным условиям по температуре объеме газа, прошедшего через счетчик, а также для управления запорным клапаном, (при его наличии), ведения архива данных, и выдачи сигналов нештатных ситуаций.
ПО защищено от преднамеренных изменений пломбой со знаком поверки или организации-изготовителя, электронной пломбой, разграничением уровней доступа. Искажение данных, хранящихся в памяти счетчика, и результатов измерений с помощью команд, вводимых через интерфейс пользователя, невозможно. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HGM-051 |
| Номер версии (идентификационный номер) ПО | XXX.Y.ZZ* |
| Цифровой идентификатор ПО | - |
| * XXX - значения от 001 до 999; Y - значения от 0 до 9; ZZ -значения от 00 до 99 | |
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений высокий согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Типоразмер | G1,6 | G2,5 | G4 | G6 | G10 | G16 | G25 | G40 |
| Максимальный объемный расход Qmax, м3/ч | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 65 |
| Номинальный объемный расход Qном, м3/ч | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 |
| Минимальный объемный расход Qmin, м3/ч | 0,016 | 0,025 | 0,04 | 0,06 | 0,10 | 0,16 | 0,25 | 0,4 |
| Потеря давления газа при Qном, Па, не более | 60 | 70 | 80 | 125 | 125 | 125 | 150 | 150 |
| Потеря давления газа при Qmax, Па, не более | 200 | 200 | 200 | 250 | 300 | 300 | 300 | 300 |
| Пределы допускаемой основной относительной погрешности измерений объема газа при рабочих условиях или объема газа, приведенного к температуре 20°С, %, в диапазоне объемных расходов: Qmin < Q < 0,1-рном(5уон) 0,1-рном < Q < Qmax (8уов) | ±3,0 ±1,5 | |||||||
П Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной относительной погрешности измерений объема газа для счетчиков с ТК, вызванной отклонением температуры измеряемого газа на каждые 10 °С вне диапазона (20±5) °С, %, не более | ±0,4 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от +15 до +25 95 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||
| Типоразмер | G1,6 | G2,5 | G4 | G6 | G10 | G16 | G25 | G40 |
| Измеряемая среда | природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | |||||||
| Циклический объем, дм3 | 1,2 | 1,2 | 1,2/2 | 2/2,5/3,5 | 3,5/5 | 11/15 | 11/15 | 30 |
| Порог чувствительности, м3/ч, не более | 0,0032 | 0,005 | 0,008 | 0,008 | 0,01 | 0,01 | 0,01 | 0,02 |
| Емкость МОУ, м3 | 99999,999 | 999999,99 | ||||||
| Цена деления младшего разряда МОУ, 3 дм3 | 0,2 | 2 | ||||||
| Емкость ЭОУ, м3 | 99999,999 | 999999,99 | - | |||||
| Цена деления младшего разряда ЭОУ, м3 | 0,001 (0,0001*) | 0,01 (0,001*) | - | |||||
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой среды, °С - относительная влажность при температуре + 35 °С, %, не более - атмосферное давление, кПа | от - 40 до + 60 от - 25 до +55 95 от 84,0 до 106,7 | |||||||
| Максимальное рабочее давление измеряемой среды, кПа | 5 | |||||||
| Максимально допускаемое давление внутри корпуса, кПа | 50 | |||||||
| * При работе в сервисном режиме. | ||||||||
Таблица 4 - Габаритные, присоединительные размеры и масса
| Типоразмер | Г абаритные размеры (В х Ш х Д), мм, не более | Масса, кг, не более | Присоединительная резьба | Межцентровое расстояние между штуцерами, мм |
| G1,6 | 252x220x190 | 2,5 | G%, G1, G1 %, М30х2, М33х1,5, М36х2 | 110, 130 |
| G2,5 | 252x220x190 | 2,5 | G%, G1, G1 %, М30х2, М33х1,5, М36х2 | 110, 130 |
| G4 | 276х362х208 | 3,7 | G%, G1, G1 %, М30х2, М33х1,5, М36х2 | 110, 130, 200, 250 |
П Продолжение таблицы 4
| Типоразмер | Г абаритные размеры (В х Ш х Д), мм, не более | Масса, кг, не более | Присоединительная резьба | Межцентровое расстояние между штуцерами, мм |
| G6 | 300x362x212 | 4,0 | G1, G1 %, G1 %, М36х2 | 130,160, 180, 200, 250 |
| G10 | 344x384x232 | 7,2 | G1 %, G1 %, G2, М64х2 | 200, 250 |
| G16 | 396x426x290 | 9,2 | G1 %, G2, М64х2 | 240,280 |
| G25 | 460x498x398 | 14,0 | G2, G2 Ц, М64х2 | 300, 335 |
| G40 | 726x672x400 | 30,0 | G3, М80х3 | 430 |
наносится на лицевую часть корпуса методом печати или гравировки и на титульный лист эксплуатационных документов типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество | Примечание |
| Счетчик газа объемный диафрагменный ПУЛЬСАР | согласно заказу | 1 шт. | |
| Руководство по эксплуатации, совмещенное с паспортом | ЮТЛИ.407279.001-ХХ РЭ | 1 экз. | |
| Паспорт * | ЮТЛИ.407279.009-ХХ ПС | 1 экз. | |
| Руководство по эксплуатации * | ЮТЛИ.407279.009-ХХ РЭ | 1 экз. | по заказу |
| Комплект монтажных частей | - | по заказу | |
| * Для исполнения СМАРТ. | |||
- для счетчиков исполнений с МОУ и ЭОУ приведены в документе ЮТЛИ.407279.001-ХХ РЭ в разделе 1;
- для счетчиков исполнения СМАРТ приведены в ГОСТ Р 8.995-2020 «Государственная система обеспечения единства измерений. Объемный расход и объем природного газа. Методика (метод) измерений с применением мембранных и струйных счетчиков газа», ФР.1.29.2021.39087.
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЮТЛИ.407279.001 ТУ «Счетчики газа объемные диафрагменные ПУЛЬСАР.
Технические условия»
