| Номер в госреестре | 90120-23 |
| Наименование СИ | Преобразователи измерительные постоянного тока |
| Обозначение типа СИ | Е856 |
| Изготовитель | ОАО «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Республика Беларусь, г. Витебск |
| Год регистрации | 2023 |
| Срок свидетельства | 18.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Назначение:
Преобразователи измерительные постоянного тока Е856 (в дальнейшем ИП) предназначены для измерения и линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.
ИП применяют для контроля токов и напряжений постоянного тока электрических систем и установок в бортовой и стационарной аппаратуре технической диагностики подвижного состава железных дорог, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами (АСУ ТП) энергоемких объектов различных отраслей промышленности, включая атомные станции.
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.
Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки клеммной колодки; контактных узлов; трансформатора; трех печатных плат для ИП Е856/1, Е856/3, Е856/7, Е856/8 или четырех печатных плат для ИП Е856/5; одна из указанных плат является несущей, на которой крепятся остальные печатные платы.
Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
В ИП Е856/1, Е856/3, Е856/7, Е856/8 выходной сигнал прямо пропорционален среднему значению входного сигнала, в ИП Е856/5 - среднеквадратичному (действующему) значению входного сигнала.
ИП включать с использованием наружного шунта. **
ИП имеют модификации и исполнения, отличия между которыми приведены в таблице 1.
ИП выпускают в следующих исполнениях:
- для нужд народного хозяйства;
- для поставки на атомные станции (исполнение АС);
- для поставки на экспорт в соответствии с патентным формуляром в страны с умеренным климатом (экспортное исполнение Э);
- для поставки на экспорт в страны, расположенные в любых макроклиматических районах на суше, кроме районов с очень холодным климатом (общеклиматическое исполнение 04.1**).
ИП и схема с указанием места для нанесения знака Фотографии общего вида ИП доступа приведены на рисунках
и пломбировки от несанкционированного доступ
поверки 1-5.
E856/8
■ -^ПОСТОЯННОГО ТОКА
■Sv
3£(Хед.7~С4-12-20)
О С| ,,Q _______________
— iFI e I a lioitii.ai lahahnlTsl
DBQHSaSSBQ
СЮ. Выкод:
в Бела
Рисунок 1 - Общий вид и маркировка
ИП Е856/8 для нужд народного хозяйства
жй;
Я₽ЯЯЛ/.Я АГ преобразовлтёльи:
ЯС ОДР/ у- ДСг - - ПОС1ОЯННОГО ТОКА
.
171 е {э4^1та|>гЬз|иЬь|1б
. Вход.
■f-
Сделано в
Рисунок 2 -

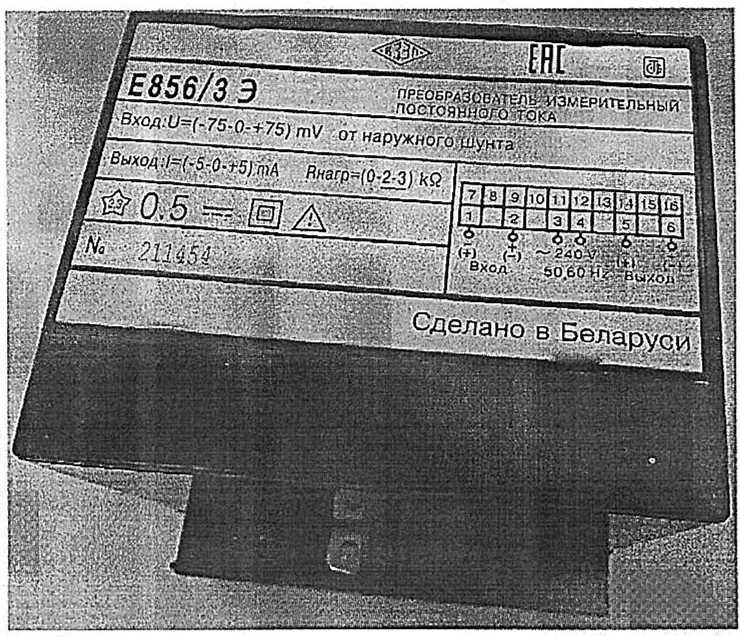

Рисунок 3 - Общий вид и маркировка ИП Е856/3 Э для поставки на экспорт в страны с умеренным климатом (экспортное исполнение Э)

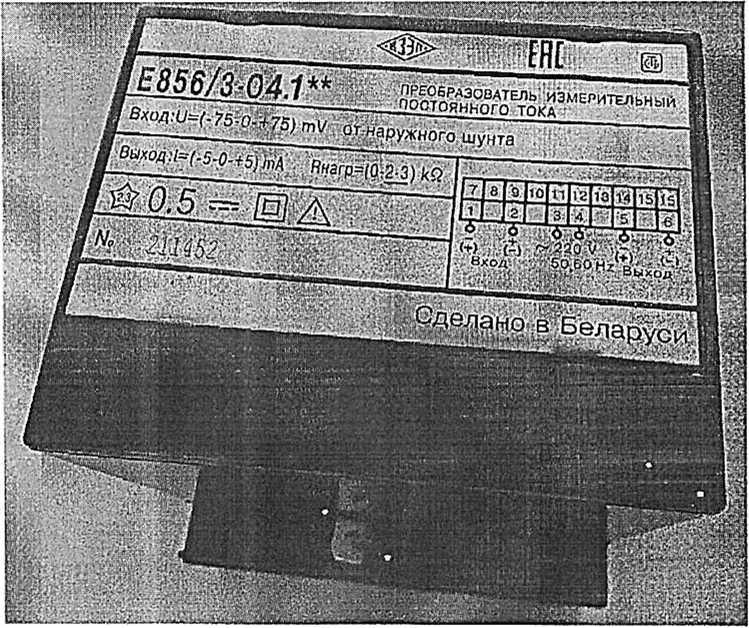

Рисунок 4 - Общий вид и маркировка ИП Е856/3-О4.1** для поставки на экспорт в общеклиматическом исполнении 04.1**
n. I

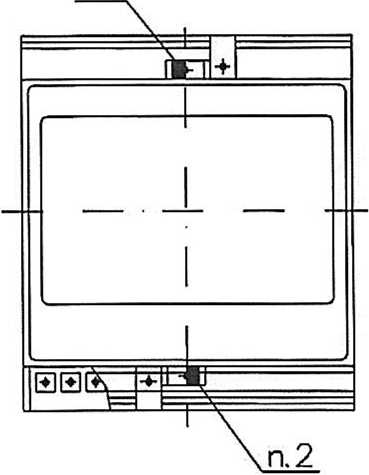

1 - Место пломбировки от несанкционированного доступа.
2 - Место для нанесения знака поверки в виде оттиска клейма поверителя.
Рисунок 5 - Схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа ИП
Пределы допускаемой основной приведенной погрешности (у) от нормирующего значения выходного сигнала ± 0,5 %.
Модификации и исполнения ИП, диапазон измерений преобразуемого входного сигнала, диапазон изменения выходного сигнала, диапазон изменения сопротивления нагрузки, допускаемая амплитуда пульсации входного сигнала указаны в таблице 1. Таблица 1
| Модификации и исполнения ИП | Диапазон измерений преобразуемого входного сигнала, мВ | Диапазон изменений выходного сигнала, мА | Диапазон изменения сопротивления нагрузки, кОм | Амплитуда -пульсации 'входного сигнала (с частотой от 60 до 400 Гц), не более, % |
| 1 | 2 | 3 | 4 | 5 |
| Е856/1 Е856/1 АС Е856/1 Э Е856/1 04.1** | 0-75 | 0-5 | 0-3 | 15 |
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 |
| Е856/3 Е856/3 АС Е856/3 Э Е856/3 04.1** | -75-0-75 | -5-0-5 | 0-3 | 15 |
| Е856/5 Е856/5 АС Е856/5 Э Е856/5 04.1** | 0-75 | 0-5 | 0-3 | 100 |
| Е856/7 Е856/7 АС Е856/7 Э Е856/7 О4.1** | 0-75 | 4-20 | 0-0,5 | 15 |
| Е856/8 Е856/8 АС | -75 - 0 - 75 | 4-12-20 | 0-0,5 | 15 |
Пределы допускаемой дополнительной погрешности ИП указаны в таблице 2.
Таблица 2.
| Влияющая величина | Пределы допускаемой дополнительной погрешности ИП, % |
| 1 | 2 |
| Изменение температуры окружающего воздуха от нормальных условий эксплуатации до минус 30 °C и плюс 60 °C на каждые 10 °C (кроме исполнения 04.1**) | ±0,4 |
| Изменение температуры от нормальных условий эксплуатации до плюс 5 °C и плюс 60 °C на каждые 10 °C для общеклиматического исполнения 04.1** | ±0,4 ч |
| Изменение влажности окружающего воздуха от нормальных условий эксплуатации до 95 % при 35 °C | ±0,9 |
| Влияние внешнего однородного постоянного или переменного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по 'измерительным цепям ИП, с магнитной индукцией 0,5 мТл, при самом неблагоприятном направлении и фазе магнитного поля: | ±0,5 .. |
| Изменение напряжения переменного тока от нормальных условий эксплуатации до значений в пределах: -от 187 до 242 В (для ИП с UHom=220 В), -от 204 до 264 В (для ИП с UHom=240 В) | ±0,25 |
| Изменение сопротивления нагрузки от нормальных условий эксплуатации: | |
| - для ИП Е856/1, Е856/3, Е856/5 до значений в пределах от 0 до 2 кОм | ±0,25 |
| - для ИП Е856/7, Е856/8 до значений в пределах от 0 до 0,3 кОм | ±0,25 |
Продолжение таблицы 2
| 1 | 2 |
| Изменение амплитуды пульсации входного сигнала от нормальных условий эксплуатации до 15 % для ИП Е856/1, Е856/3, Е856/7, Е856/8 | ±0,5 |
| Изменение частоты пульсации входного сигнала от нормальных условий эксплуатации до значений в пределах от 60 до 400 Гц для ИП Е856/5 | ±0,5 |
| Примечание - Значения, указанные в таблице, распространяются на исполнения АС, Э, 04.1**. | |
Условия эксплуатации указаны в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| 1 | 2 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °C | от 15 до 25 |
| - относительная влажность окружающего воздуха, °/о | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| - напряжение переменного тока, В | от 215 до 225 (для ИП с UKom=220 В) от 235 до 245 (для ИП с U„om=240 В; |
| - частота напряжения переменного тока, Гц | от 49,5 до 50,5; от 59,5 до 60,5 |
| - форма кривой напряжения переменного тока | синусоидальная с коэффициентом гармоник не более 5 % |
| - сопротивление нагрузки, кОм: а) для ИП Е856/1, Е856/3, Е856/5 б) для ИП Е856/7, Е856/8 | от 2,0 до 3,0 от 0,3 до 0,5 |
| - магнитное и электрическое поля | практическое отсутствие магнитного и электрического полей, кроме земного магнитного поля |
| - время установления рабочего режима при входном сигнале, соответствующем конечному значению диапазона измерений, не более, ч | 0,5 |
| - положение | любое |
| - амплитуда пульсации входного сигнала, % а) для ИПЕ856/1, Е856/3, Е856/7, Е856/8 б) для ИПЕ856/5 | ДО 1,0 до 100 |
| - частота пульсации входного сигнала, Гц а) для ИП Е856/1, Е856/3, Е856/7, Е856/8 б) для ИП Е856/5 | от 60 до 400 от 99 до 101 |
Продолжение таблицы 3
| 1 | 2 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °C: | |
| а) для ИП в общеклиматическом исполнении 04.1** | от плюс 5 до плюс 60 |
| б) для всех остальных исполнений | от минус 30 до плюс 60 |
| - относительная влажность окружающего воздуха при температуре 35 °C, % | до 95 |
Нормирующее значение выходного сигнала соответствует верхнему значению диапазона изменений выходного сигнала 5 мА или 20 мА.
Параметры питания ИП:
- номинальное значение напряжения переменного тока UHOm=220 В (номинальное значение частоты 50 Гц или 60 Гц) или UnOM=240 В (номинальное значение частоты 50 Гц или 60 Гц) для поставок на экспорт (экспортное исполнение Э и общеклиматическое исполнение 04.1**);
- номинальное значение напряжения переменного тока иНом=220 В (номинальное значение частоты 50 Гц) для всех остальных исполнений.
Мощность, потребляемая преобразователем, не более:
- от цепи питания - 4 В-А,
- от цепи входного сигнала - 0,001 В-А.
Габаритные размеры не более (120x110x125) мм.
Масса ИП не более 0,8 кг.
Средний срок службы 12 лет.
Средняя наработка на отказ 33000 ч.
г
- преобразователь - 1-шт.;
- паспорт - 1 экз.;
- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес,-допускается 1 экз. на 3 изделия);
- методика поверки - 1 экз. (по запросу поверяющих организаций);
- упаковка - 1 шт.
Знак утверждения типа наносится на крышку корпуса ИП и эксплуатационную документацию.
Поверка осуществляется по МП.ВТ. 125-2005 «Преобразователи измерительные постоянного тока Е856. Методика поверки» с извещением ПМ066-2022 об изменении 2.
Сведения о средствах поверки
Перечень средств поверки:
- калибратор программируемый П320;
- компаратор напряжений РЗООЗ;
- магазин сопротивлений РЗЗ;
- магазин сопротивлений Р4002;
- катушка сопротивления Р321.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИП с требуемой точностью.
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые»;
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
ТУ 25-0415.046-85 «Преобразователи измерительные постоянного тока Е856, напряжения постоянного тока Е857».
методы поверки:
МП.ВТ. 125-2005 «Преобразователи измерительные постоянного тока Е856. Методика поверки».
