| Номер в госреестре | 90123-23 |
| Наименование СИ | Машины для испытаний |
| Обозначение типа СИ | ПМ-1А |
| Изготовитель | Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ"), Московская обл., с. Ярополец |
| Год регистрации | 2023 |
| Срок свидетельства | 06.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний ПМ-1А (далее - машины) предназначены для измерений силы, перемещений и скорости перемещений подвижной траверсы при испытаниях строительных материалов на сжатие.
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и две колонны с нижней подвижной и верхней неподвижной траверсами, двух круглых площадок для зажима образца между траверсами, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления и цветного сенсорного дисплея.
Испытываемый образец устанавливается между подвижной и неподвижной траверсой, после чего оператор задаёт скорость перемещения подвижной траверсы и максимально допустимую нагрузку.
Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на верхней траверсе, перемещение подвижной траверсы измеряется инкрементальным датчиком, расположенным в её приводе.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Блок обработки данных выполняет функции: преобразования электрических сигналов с датчиков в цифровой; хранение и анализ полученной информации; управление циклом испытаний; вывод результатов измерений на ПК
К средствам измерений данного типа относятся машины для испытаний ПМ-1А модификаций ПМ-1А-10, ПМ-1А-30, ПМ-1А-70АБ, ПМ-1А-100АБ.
Заводской номер машин в числовом формате указывается методом печати на маркировочной табличке, расположенной на корпусе машины.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машины представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.
Место указания заводского номера

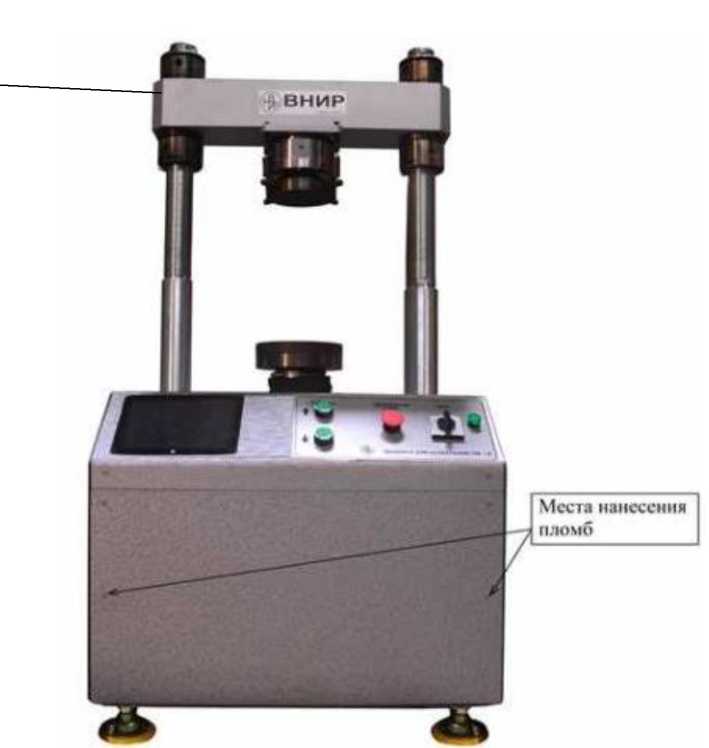

Рисунок 1 - Общий вид Машин для испытаний ПМ-1А

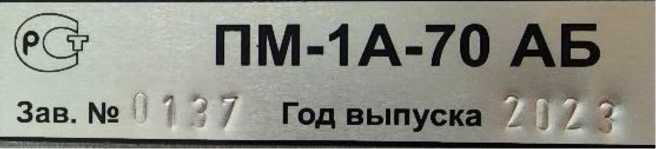

Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации машины не предусматриваются внешние механические или электронные регулировки. Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование двух крепёжных винтов передней панели машин посредством нанесения специальных пломб.
Для работы с машиной используется встроенное метрологически значимое программное обеспечение «Press_SUP.hex» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машины и служит для управления ее функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «Press_SUP.hex» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Press SUP.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.03 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Модификация машины | |||
| ПМ-1А-10 | ПМ-1А-30 | ПМ-1А-70АБ | ПМ-1А-100АБ | |
| Диапазон измерений силы, кН | от 0,02 до 10 | от 0,05 до 30 | от 0,1 до 70 | от 0,1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений силы, Н | ±6 (в диапазоне от 0,02 до 0,60 кН включ.) | ±20 (в диапазоне от 0,05 до 2 кН включ.) | ±40 (в диапазоне от 0,1 до 4 кН включ.) | ±60 (в диапазоне от 0,1 до 6 кН включ.) |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 (в диапазоне св. 0,6 до 10 кН включ.) | ±1 (в диапазоне св. 2 до 30 кН включ.) | ±1 (в диапазоне св. 4 до 70 кН включ.) | ±1 (в диапазоне св. 6 до 100 кН включ.) |
| Диапазон измерений перемещений подвижной траверсы, мм | от 0 до 50 | |||
| Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы, мм | ±0,1 | |||
| Диапазон измерений скорости перемещений подвижной траверсы, мм/мин | от 1 до 60 | |||
| Пределы допускаемой абсолютной погрешности измерений скорости перемещений подвижной траверсы, мм/мин | ±0,3 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Модификация машины | |||
| ПМ-1А- 10 | ПМ-1А-30 | ПМ-1А-70АБ | ПМ-1А-100АБ | |
| Разрешающая способность цифрового индикатора, кН | 0,001 | 0,01 | ||
| Рабочий ход подвижной траверсы, мм, не более | от 0 до 100 | |||
| Высота рабочего пространства, мм, не более | 285 | |||
| Ширина рабочего пространства, мм, не более | 350 | |||
| Габаритные размеры (ШхДхВ), мм, не более | 585x435x1100 | |||
| Масса, кг, не более | 120 | 140 | 160 | |
| Параметры питания: - напряжение, В - частота, Гц | 220±10 50±0,1 | |||
| Условия эксплуатации: - температура окружающей среды, C - относительная влажность, %, не более | от +15 до +35 80 | |||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина для испытаний | ПМ-1А | 1 шт. |
| Оснастка | - | 1 комплект |
| Паспорт, техническое описание и руководство по эксплуатации | - | 1 экз. |
приведены в главе 10 «Проведение испытания» «Машины для испытаний ПМ-1А. Паспорт, техническое описание и инструкция по эксплуатации».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.62 - 200 -52045791 - 2022 Машины для испытаний ПМ-1А. Технические условия.
