Номер в госреестре | 90127-23 |
Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
Обозначение типа СИ | РГС-40 |
Изготовитель | Акционерное общество "Димитровградский завод химического машиностроения" (АО "Димитровградхиммаш"), Ульяновская обл., г. Димитровград |
Год регистрации | 2023 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрический РГС-40 (далее - резервуар) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки. Расположение резервуаров подземное.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на горловину резервуара и в паспорт.
Резервуары РГС-40 заводские №№ 1, 2 расположены: ПАО «Удмуртнефть»
им. В.И. Кудинова, ПСП «Малая Пурга» СИКН № 266.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

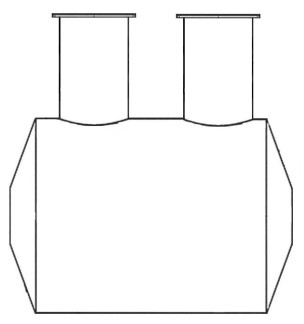

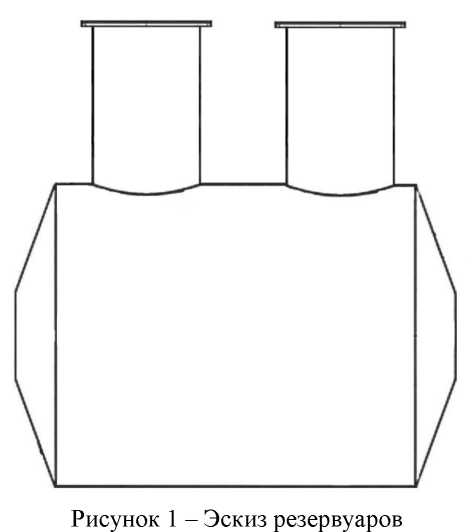

Эскиз резервуаров и общий вид заливных горловин представлен на рисунке 1-2.

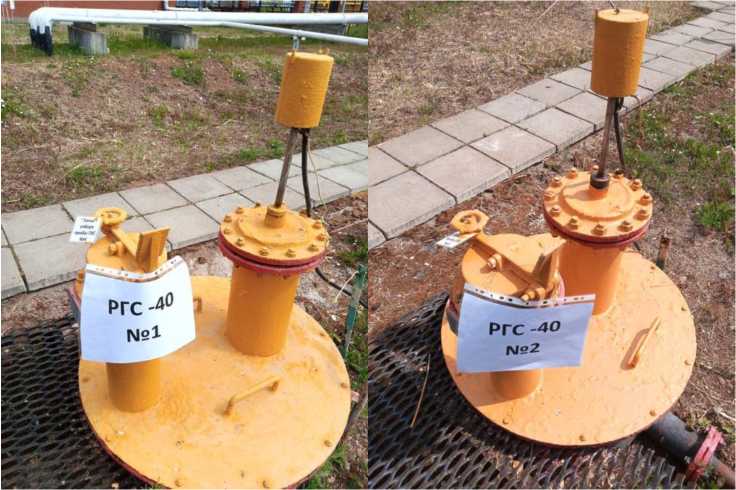

Рисунок 1 - Общий вид заливных горловин
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 40 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Средний срок службы, лет | 30 |
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар стальной горизонтальный цилиндрический | РГС-40 | 1 шт. |
Паспорт | - | 1 экз. |
приведены в пункте 7 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Зарегистрировано поверок | 6 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
