| Номер в госреестре | 90141-23 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | ОРИОН-МС |
| Изготовитель | Акционерное общество "Протон-Пермские моторы" (АО "Протон-ПМ"), г. Пермь |
| Год регистрации | 2023 |
| Срок свидетельства | 10.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные ОРИОН-МС (далее - комплексы) предназначены для измерений силы и напряжения постоянного электрического тока, частоты электрических сигналов, интервалов времени, а также сбора, преобразования, регистрации, обработки, передачи и представления информации от измерительных преобразователей в автоматических и автоматизированных многоканальных измерительных системах управления производственными и технологическими процессами в различных отраслях промышленности.
Принцип действия комплексов основан на получении унифицированных аналоговых входных сигналов силы и напряжения постоянного электрического тока, частоты электрических сигналов от измерительных преобразователей (далее - ИП), не входящих в состав комплексов, и их преобразовании в цифровую форму с помощью модулей цифровых аналогового ввода сигналов, а также - на получении цифровых входных сигналов от ИП через различные цифровые интерфейсы.
Конструктивно комплекс представляет собой монтажную панель с аппаратурой сбора и преобразования сигналов (нижний уровень) и одно автоматизированное рабочее место обработки измерительной информации (верхний уровень). Монтажная панель изготавливается в двух модификациях, отличающихся друг от друга конструктивным исполнением и типом встроенных элементов, служащих для связи с ИП. Модификациям соответствуют следующие условные обозначения:
- ОРИОН-МС-1;
- ОРИОН-МС-2.
Модификация ОРИОН-МС-1 выпускается на основе оборудования фирмы «Fastwel», Россия.
Модификация ОРИОН-МС-2 выпускается на основе оборудования серии «CompactRIO» фирмы «National Instruments», США.
Комплексы работают следующим образом. На нижнем уровне производится опрос всех измерительных каналов комплекса, нормализация, фильтрация сигналов, а также преобразование этих сигналов в цифровой код для последующей передачи полученных данных на верхний уровень.
На верхнем уровне производится прием данных с нижнего уровня, их регистрация на жестком диске компьютера верхнего уровня, визуализация в графическом или числовом виде, архивирование полученных данных.
Взаимодействие нижнего и верхнего уровней комплексов осуществляется по сети Ethernet.
Функционально комплексы включают в себя следующие измерительные каналы (далее - ИК):
- силы постоянного электрического тока;
- напряжения постоянного электрического тока;
- частоты электрических сигналов;
- интервалов времени.
Количество измерительных каналов комплекса указывается в его паспорте. Комплекс может включать до 256 измерительных каналов.
Комплексы могут использоваться как самостоятельно, так и в сложных многоуровневых измерительных и управляющих системах.
Заводской номер и обозначение модификации наносятся методом типографской печати и защищены от внешних воздействий панелью из органического стекла, прикрепляемой винтами на верхнюю часть монтажной панели комплекса, либо - на каркас MicroPC (для модификации ОРИОН-МС-1), либо - на крейт «CompactRIO» (для модификации ОРИОН-МС-2). Также заводской номер заносится в паспорт комплекса.

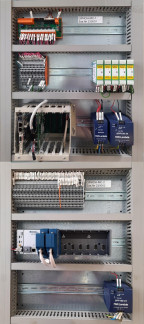

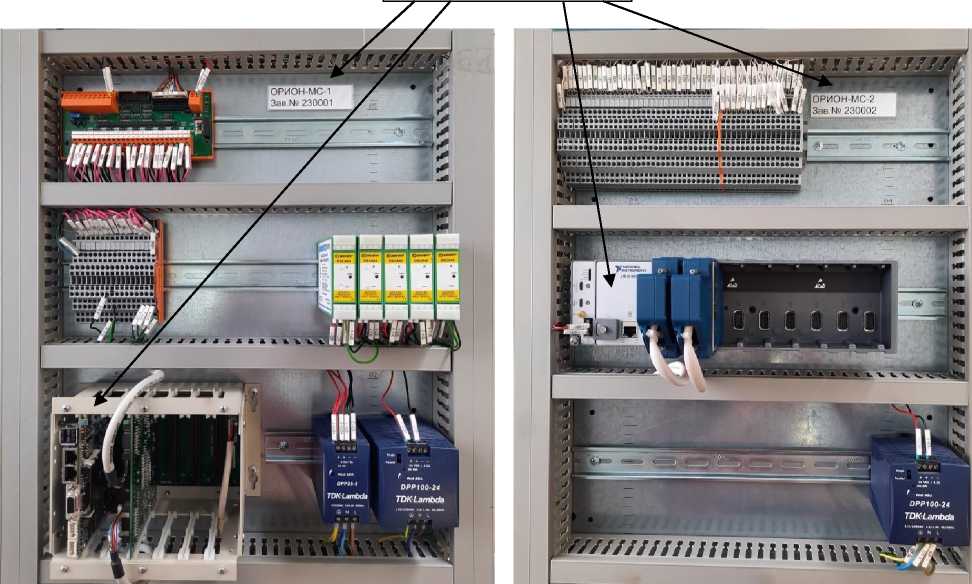

Общий вид комплексов модификаций ОРИОН-МС-1 и ОРИОН-МС-2 с указанием мест нанесения заводского номера приведен на рисунке 1.
Места нанесения заводского номера
Модификация ОРИОН-МС-1
Модификация ОРИОН-МС-2
Рисунок 1 - Общий вид средства измерений Пломбирование комплексов не предусмотрено.
Программное обеспечение комплексов включает встроенное и автономное программное обеспечение (далее - ПО).
Встроенное ПО поддерживает прием входных сигналов и преобразование аналоговых входных сигналов в цифровую форму, передачу данных по сети на верхний уровень. Данное ПО встраивается в процессорный модуль изготовителем комплексов, внесение в него несанкционированных изменений возможно только изготовителем с использованием специального программного обеспечения.
Автономное ПО обеспечивает преобразование измерительной информации в цифровой форме, полученной с нижнего уровня, в физические величины, и является метрологически значимой частью ПО. Данное ПО устанавливается на жесткий диск компьютера верхнего уровня.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | general.exe | calibr MS.exe |
| Номер версии (идентификационный номер ПО) | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 8FE85CA7 | 67BC249E |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Метрологические характеристики средства измерений приведены в таблице 2.
Таблица 2 - Метрологические характеристики средства измерений
| Наименование характеристики | Значение |
| Диапазон измерений измерительных каналов силы постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной1) погрешности измерительных каналов силы постоянного электрического тока, % | ±0,1 |
| Диапазон измерений измерительных каналов напряжения постоянного электрического тока, В | от 0 до 10 |
| Пределы допускаемой приведенной1) погрешности измерительных каналов напряжения постоянного электрического тока, % | ±0,1 |
| Диапазоны измерений измерительных каналов частоты входных сигналов, Г ц | от 10 до 500 от 10 до 1000 от 10 до 2500 от 10 до 5000 от 10 до 10000 |
| Диапазон амплитуды входных сигналов2), В | от 0,06 до 10,00 |
| Пределы допускаемой приведенной1) погрешности измерительных каналов частоты входных сигналов, % | ±0,1 |
| Диапазон измерений измерительного канала интервалов времени, с | от 0,001 до 1000 |
| Пределы допускаемой абсолютной погрешности измерительного канала интервалов времени от 0,001 до 1,000 с, мс | ±1 |
| Пределы допускаемой относительной погрешности измерительного канала интервалов времени от 1 до 1000 с, % | ±0,1 |
| 1) За нормирующее значение принимается значение верхнего предела диапазона измерений измерительного канала. 2) Характеристика относится к измерительным каналам частоты входных сигналов. Примечание - Метрологические характеристики нормированы при температуре | |
| Наименование характеристики | Значение |
| окружающего воздуха (15 - 25) оС. | |
Основные технические характеристики средства измерений приведены в таблице 3.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры монтажной панели, мм, не более | |
| - модификация ОРИОН-МС-1 | |
| - ширина | 1200 |
| - высота | 2000 |
| - глубина | 500 |
| - модификация ОРИОН-МС-2 | |
| - ширина | 1200 |
| - высота | 2000 |
| - глубина | 500 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, оС | 10 - 30 |
| - относительная влажность окружающего воздуха, % | 10 - 80 |
| - атмосферное давление, кПа | 96 - 104 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Гарантийный срок эксплуатации, лет | 3 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество, шт. | Примечание |
| Комплекс измерительновычислительный ОРИОН-МС | ОРИОН-МС-1 или ОРИОН-МС-2 | 1 | Модификация по заказу. |
| «Комплексы измерительновычислительные «ОРИОН-МС». Руководство по эксплуатации» | 468.425850.054.РЭ | 1 | |
| «Комплексы измерительновычислительные «ОРИОН-МС». Паспорт» | 468.425850.054.ПС | 1 | |
| «Г осударственная система обеспечения единства измерений. Комплексы измерительновычислительные ОРИОН-МС. Методика поверки» | _ | 1 | Заказчику поставляется 1 экз. без учета количества заказов. |
| «Комплексы измерительновычислительные «ОРИОН-МС». Руководство пользователя» | 468.425850.054.РП | 1 |
приведены в разделе «2. Измерительные каналы ИВК» документа 468.425850.054.РЭ «Комплексы измерительно-вычислительные «ОРИОН-МС». Руководство по эксплуатации».
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4012-001-24050764-2023 «Комплексы измерительно-вычислительные «ОРИОН-МС». Технические условия».
