Государственный реестр средств измерений

Резервуар стальной горизонтальный цилиндрический РГС-8, 90144-23

90144-23
Резервуар стальной горизонтальный цилиндрический РГС-8 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 90144-23
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ РГС-8
Изготовитель Акционерное общество "Димитровградский завод химического машиностроения" (АО "Димитровградхиммаш"), Ульяновская обл., г. Димитровград
Год регистрации 2023
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-8 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Расположение резервуара подземное.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящего из арабской цифры и буквы, нанесен аэрографическим способом на горловину резервуара и типографским способом в паспорт.

Резервуар РГС-8 заводской № 8а расположен: ПАО «Удмуртнефть» им. В.И. Кудинова, ПСП «Киенгоп» СИКН № 263.

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Эскиз резервуара и общий вид заливной горловины представлен на рисунке 1-2.

Рисунок 1 - Эскиз резервуара

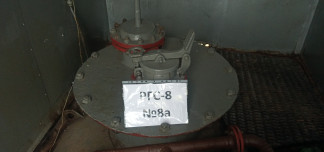

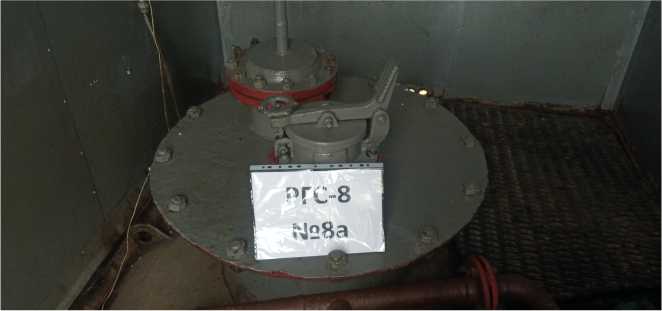

Рисунок 2 - Общий вид заливной горловины

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

8

Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

30

Условия эксплуатации:

- температура окружающего воздуха, оС

- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-8

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в пункте 7 паспорта.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

90144-23
Номер в ГРСИ РФ:
90144-23
Производитель / заявитель:
Акционерное общество "Димитровградский завод химического машиностроения" (АО "Димитровградхиммаш"), Ульяновская обл., г. Димитровград
Год регистрации:
2023
