| Номер в госреестре | 90145-23 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Stonex R80 |
| Изготовитель | STONEX SRL, Италия |
| Год регистрации | 2023 |
| Срок свидетельства | 10.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные Stonex R80 (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно -светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся цветные жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Тахеометры оснащены модулем беспроводного обмена данными Bluetooth.
Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
Пломбирование крепёжных винтов корпуса тахеометров не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в буквенно-числовом формате указывается методом печати на лицевой стороне тахеометра. Обозначение типа указывается на боковой панели тахеометра.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид тахеометров электронных Stonex R80 представлен на рисунке 1.
Место указания заводского номера

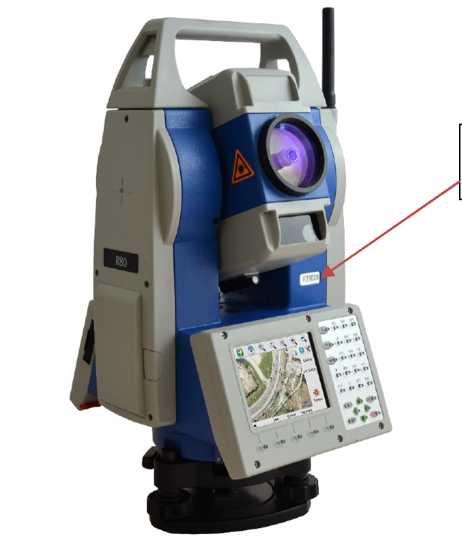

Рисунок 1 - Общий вид тахеометров электронных Stonex R80
Для работы с тахеометрами используется встроенное метрологически значимое программное обеспечение (далее - ПО) «Stonex Survey», устанавливаемое на локальном персональном компьютере для управления тахеометром, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Stonex Survey |
| Номер версии (идентификационный номер ПО) | не ниже 3.0.1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений: - углов, градус1) - расстояний, м: - с призменным отражателем - с плёночным отражателем - без отражателя | от 0 до 360 от 1,5 до 3500 от 1,5 до 1200 от 1,5 до 1000 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда | ±2 |
| Допускаемая средняя квадратическая погрешность измерений углов, секунда | 1 |
| Наименование характеристики | Значение |
| Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - с призменным отражателем - с плёночным отражателем - без отражателя | ±2-(1+1-10-6<D) ±2-(2+2-10-6-d) ±2<3+240’6<d) |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - с призменным отражателем - с плёночным отражателем - без отражателя | 1+1-10-6-D 2+240’6<D 3+240’6<D |
| 1) - здесь и далее по тексту: градус, минута, секунда - единицы измерений плоского угла. Примечание - где D - измеряемое расстояние, мм | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Увеличение зрительной трубы, крат | 30 |
| Диаметр входного зрачка зрительной трубы, мм | 40 |
| Угловое поле зрения зрительной трубы, не менее | 1°20' |
| Наименьшее расстояние визирования, м, не более | 1,5 |
| Диапазон работы компенсатора, минута, не менее | ±3 |
| Напряжение питания от источника постоянного тока, В | 7,4 |
| Габаритные размеры без трегера (ДхШхВ), мм, не более | 230x230x360 |
| Масса с трегером и аккумуляторными батареями, кг, не более | 8 |
| Условия эксплуатации: - температура окружающего воздуха, C | от -20 до +50 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тахеометр электронный | Stonex R80 | 1 шт. |
| Трегер | - | 1 шт. |
| Ремень для переноски | - | 2 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Зарядное устройство с адаптером | - | 1 шт. |
| Антенна Bluetooth long range | - | 1 шт. |
| USB кабель | - | 1 шт. |
| Стилус | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Набор инструментов для юстировки | - | 1 шт. |
| Отражательная пластина RP30 | - | 4 шт. |
| Отражательная пластина RP60 | - | 1 шт. |
| USB носитель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе 6 «Измерения» «Stonex R80 Тахеометры электронные. Руководство по эксплуатации.
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
Государственная поверочная схема для координатно-временных средств измерений утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Тахеометры электронные Stonex R80. Стандарт предприятия».
