| Номер в госреестре | 90146-23 |
| Наименование СИ | Газосигнализаторы |
| Обозначение типа СИ | СГХ |
| Изготовитель | Общество с ограниченной ответственностью "Сенсор" (ООО "Сенсор"), г. Пенза |
| Год регистрации | 2023 |
| Срок свидетельства | 10.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы СГХ (далее - газосигнализаторы) предназначены для непрерывного автоматического контроля содержания горючих газов и (или) монооксида углерода в воздухе помещений.
Газосигнализаторы представляют собой одно- или двухканальные автоматические приборы непрерывного действия. Газосигнализаторы состоят из электронной платы с газочувствительным сенсором. Электронная плата располагается в пластиковом корпусе прямоугольной формы с закруглёнными краями.
Газосигнализаторы изготавливаются в девяти модификациях: СГА, СГА-Р, СГА-М,
СГА-МП, СГУ, СГУ-Р, СГУ-М, СГС, СГС-М, и могут работать как самостоятельно, так и с последовательным подключением между собой. Газосигнализаторы СГА и СГУ могут дополнительно оснащаться релейным выводом.
Принцип действия газосигнализаторов основан на применении сенсоров для определения:
• горючих газов - полупроводниковый;
• монооксида углерода - электрохимический, в газосигнализаторах СГС (-М) -
полупроводниковый.
Газосигнализаторы различаются по следующим модификациям:
• СГА, СГА-М - газосигнализаторы горючих газов;
• СГА-МП - газосигнализатор сжиженных углеводородных газов;
• СГУ, СГУ-М - газосигнализаторы монооксида углерода;
• СГА-Р - газосигнализатор горючих газов с релейным выводом;
• СГУ-Р - газосигнализатор монооксида углерода с релейным выводом;
• СГС, СГС-М - газосигнализаторы комбинированные горючих газов и монооксида углерода.
Структура условного обозначения газосигнализаторов: СГХ (-Р, -М, -МП)
•СГ - общее обозначение газосигнализаторов;
•Х - тип исполнения:
• А - канал горючего газа (метан, пропан);
• У - канал монооксида углерода;
• С - комбинированный канал по горючим газам и монооксиду углерода;
• МП - канал сжиженного углеводородного газа;
• Р - наличие релейного вывода,
• М - исполнение для коммунально-бытового назначения;
Тип газосигнализаторов: стационарный, непрерывного действия, одно- или двухканальный, с диффузионной подачей контролируемой среды, с одним или двумя фиксированными порогами срабатывания аварийной сигнализации.
Газосигнализаторы обеспечивают:
• световую индикацию включенного состояния;
• световую и звуковую сигнализацию концентрации газа, превышающей установленный пороговый уровень;
• управление импульсным клапаном при аварийной ситуации;
• выдачу сигналов аварии на внешние устройства.
Общий вид газосигнализаторов СГХ (-Р), СГХ-М(-МП) представлен на рисунках 1 - 2.

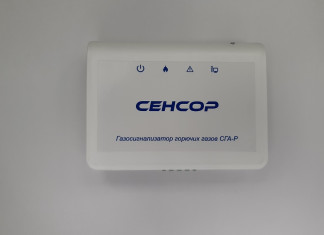

Рисунок 1. Внешний вид газосигнализаторов
Рисунок 2. Внешний вид газосигнализаторов
СГХ(-Р)
СГХ-М(-МП)
Рисунок 3. Место пломбирования газосигнализаторов СГХ(-Р) и СГХ-М(-МП)
Конструкцией газосигнализаторов предусмотрена пломбировка корпуса, обеспечивающая ограничение доступа к местам настройки (регулировки), путем приклеивания пломбировочной наклейки с надписью «Внимание опломбировано» на линию соединения лицевой и задней панели корпуса газосигнализатора. Место пломбировки газосигнализаторов СГХ указано стрелками на рис. 3. Знак поверки в виде наклейки с изображением знака поверки наносится на свободном от надписей пространстве на задней панели корпуса газосигнализатора.
Заводской номер в виде четырех арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную наклейку, закрепляемую на задней стенке корпуса газосигнализатора (рисунок 4).

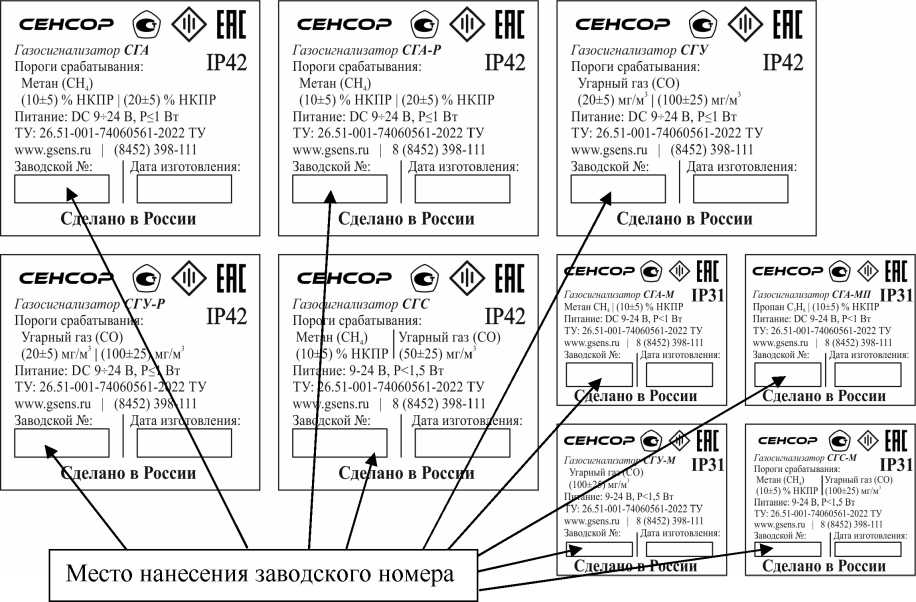

Рисунок 4. Маркировочная табличка с указанием места нанесения заводского номера
Метрологические характеристики газосигнализаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики газосигнализаторов
| Тип | Определяемый компонент | Пороги срабатывания сигнализации | Предел допускаемой основной абсолютной погрешности | |
| СГА (-Р) | Метан | Предупредительный порог | 10 % НКПР | ±5 % НКПР |
| Аварийный порог | 20 % НКПР | ±5 % НКПР | ||
| СГА-М | Метан | Аварийный порог | 10 % НКПР | ±5 % НКПР |
| СГА-МП | Пропан | Аварийный порог | 10 % НКПР | ±5 % НКПР |
| СГУ (-Р) | Монооксид углерода | Предупредительный порог | 20 мг/м3 | ±5 мг/м3 |
| Аварийный порог | 100 мг/м3 | ±25 мг/м3 | ||
| СГУ-М | Монооксид углерода | Аварийный порог | 100 мг/м3 | ±25 мг/м3 |
| СГС | Метан | Аварийный порог | 10 % НКПР | ±5 % НКПР |
| Монооксид углерода | Аварийный порог | 50 мг/м3 | ±25 мг/м3 | |
| СГС-М | Метан | Аварийный порог | 10 % НКПР | ±5 % НКПР |
| Монооксид углерода | Аварийный порог | 100 мг/м3 | ±25 мг/м3 | |
Таблица 2 - Основные технические характеристики
| Параметр | Значение |
| Время срабатывания сигнализации, с, не более: •газосигнализатор СГА | 15 |
| •газосигнализатор СГУ | 90 |
| •газосигнализатор СГС (СН4) | 30 |
| •газосигнализатор СГС (СО) | 90 |
| Время установления рабочего режима (время прогрева), с, не более | 40 |
| Напряжение питания постоянного тока, В | от 9 до 24 |
| Потребляемая мощность, Вт, не более: •газосигнализатор СГА | 1 |
| •газосигнализатор СГУ | 1 |
| •газосигнализатор СГС | 1,5 |
| Время выдачи сигнала управления отсечным газовым клапаном, | |
| с, не более | 1 |
| Масса, кг, не более | 0,15 |
| Габаритные размеры, ДхШхВ, мм, не более: •для модификаций газосигнализаторов СГХ (-Р) | 110х83х26 |
| •для модификаций газосигнализаторов СГХ-М (-МП) | 64х54х25 |
| Рабочие условия измерений: •температура окружающей среды, °С | от -10 до +50 |
| •относительная влажность окружающей воздуха (при +25 °С), % | от 20 до 85 |
| •атмосферное давление, кПа | от 84 до 108 |
| Нормальные условия измерений - температура окружающего воздуха, °С | 20 ± 5 |
| - относительная влажность окружающего воздуха, %; | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 106 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 45000 |
наносится на титульный лист паспорта газосигнализатора типографским способом и на маркировочную наклейку, расположенную на корпусе газосигнализатора в соответствии с рисунком 4.
Таблица 3 - Комплект поставки газосигнализаторов
| Наименование | Обозначение | Количество, шт. |
| Г азосигнализатор | СГХ | 1 |
| Паспорт | ЕТРД.421453.001 | 1 |
| Упаковка | - | 1 |
| Методика поверки | - | По требованию заказчика |
| Руководство по эксплуатации | ЕТРД.421453.001 РЭ | По требованию заказчика (является общедоступным на интернет-портале предприятия-изготовителя) |
приведены в руководстве по эксплуатации ЕТРД.421453.001 РЭ в разделах 1.5 «Устройство и принцип действия» и 1.6 «Работа газосигнализатора».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51-001-74060561-2022 «Газосигнализаторы СГА, СГУ, СГС. Технические условия».
| Зарегистрировано поверок | 19568 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
