| Номер в госреестре | 90155-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JSZ |
| Изготовитель | Delixi Electric Ltd, Китай; производственная площадка Dalian No.1 Instrument Transformer Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 13.10.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JSZ (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей. Трансформаторы по принципу действия являются индуктивными, трехфазными, электромагнитными, заземляемыми, трехполюсными.
Магнитопровод трансформаторов стержневого типа, обмотки расположены концентрически. Трансформаторы имеют одну или две основные вторичные обмотки, предназначенные для измерений и учета, и одну дополнительную вторичную обмотку, предназначенную для защиты, питания цепей автоматики, управления, сигнализации или для контроля изоляции сети.
Трансформаторы имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой М12. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами. Трансформатор является продуктом вакуумного литья из эпоксидной смолы. В трансформатор может быть вставлен предохранитель или заключен в кабельную головку коленного типа.
Трансформаторы выпускаются в модификациях, JSZW10-10R3, JSZW10-10R2B, JSZV10-20R3, JSZW10-20R3, отличающихся номинальным значением напряжения первичной обмотки, номинальной мощностью основных вторичных обмоток для измерений, габаритными размерами и массой.
Структура условного обозначения модификаций трансформаторов: J S Z X 10- y R z B
| Внутренняя кодировка завода (может отсутствовать)______
Структурный код____________________________________
_______С защитными предохранителями______________________
___________Класс напряжения___________________________________ _______________Номер разработки____________________________________
Соединение обмоток:
V - измерение линейных напряжений
W - измерение фазных, линейных напряжений и обмотки
_________________3U0__________ ________________________________
______________________С литой изоляцией___________________________________ ________________________Трехфазные_______________________________________
Трансформаторы напряжения
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-4. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

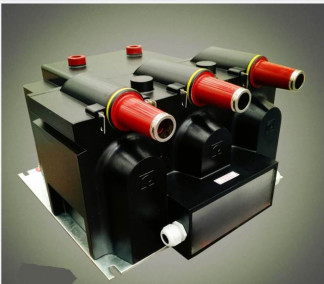

Место нанесения заводского номера
Место нанесения знака утверждения типа

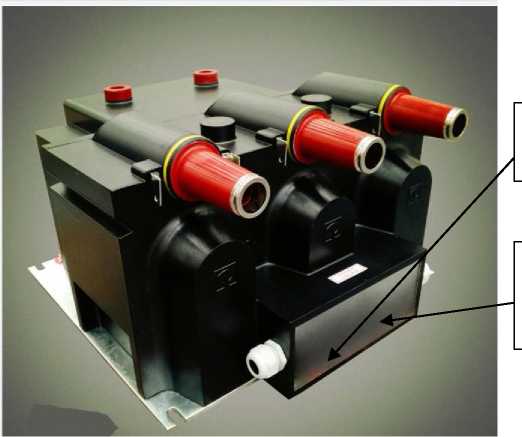

Рисунок 1 - Общий вид трансформаторов модификации JSZW10-10R3 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Общий вид трансформаторов модификации JSZV10-20R3 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Общий вид трансформаторов модификации JSZW10-10R2B с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 4 - Общий вид трансформаторов модификации JSZW10-20R3 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

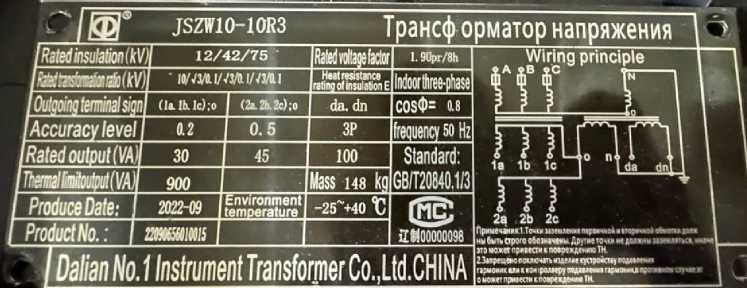

Рисунок 5 - Пример оформления шильда
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||
| JSZW10-10R2B | JSZW10-10R3 | JSZV10-20R3 | JSZW10-20R3 | ||
| Номинальное значение напряжения первичной обмотки, кВ | от 10/^3 до 11/^3 | от 18 до 22 | от 18/^3 до 22/\3 | ||
| Номинальное значение напряжения основных вторичных обмоток, В | 100/Д 220/\3 | 100/Д 220/\3 | 100; 220 | 100/\3; 220/\3 | |
| Номинальное значение напряжения дополнительной вторичной обмотки, В | 100/3 | 100 | - | 100 | |
| Количество вторичных обмоток | 2 или 3 | 1 или 2 | от 1 до 3 | ||
| Наименование характеристики | Значение для модификации | ||||
| JSZW10-10R2B | JSZW10-10R3 | JSZV10-20R3 | JSZW10-20R3 | ||
| Классы точности вторичных обмоток по ГОСТ 1983-2015: - основных - дополнительной | 0,2; 0,5; 3 3P | 0,2; 0,5; 3 - | 0,2; 0,5; 3 3P | ||
| Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В^А | от 30 до 500 | от 30 до 500 | от 20 до 1000 | от 15 до 500 | |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В^А | 100 | — | 100 | ||
| Номинальная частота напряжения сети, Г ц | 50 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| JSZW10-10R2B | JSZW10-10R3 | JSZV10-20R3 | JSZW10-20R3 | |
| Габаритные размеры (высота хдлинахшир ина), мм, не более | 329,5x522,0x37 2,0 | 303,5x497,0x503,0 | 382,5x512,0x525,0 | 406x610x713 |
| Масса, кг, не более | 133 | 148 | 168 | 297 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +40 | |||
| Средняя наработка до отказа, ч | 400000 | |||
| Средний срок службы, лет | 30 | |||
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JSZ | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Методика (Методы) измерений» паспорта.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 марта 2023 г. № 640 «Об утверждении Государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазного сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/лЗ кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
«Трансформаторы напряжения JSZ. Стандарт предприятия».
