Анализаторы жидкости ЭкоСенс, 90157-23

Анализаторы жидкости ЭкоСенс (далее - анализаторы) предназначены для непрерывных измерений состава и свойств в природных, питьевых, технологических, промышленных, сточных водах и в электролитах: рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), солесодержания (общего содержания растворимых твердых веществ), кислот, щелочей, хлорида натрия, мутности, массовой концентрации взвешенных веществ, растворенного кислорода, озона, нитрат-иона, аммоний-иона, хлорид-ионов, фторид-ионов, ионов калия, ионов кальция, диоксида хлора, общего хлора, свободного хлора, активного хлора (хлорноватистой кислоты), нефтепродуктов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	90157-23
Наименование СИ	Анализаторы жидкости
Обозначение типа СИ	ЭкоСенс
Изготовитель	Общество с ограниченной ответственностью "ТОС Технологии" (ООО "ТОС Технологии"), г. Москва
Год регистрации	2023
Срок свидетельства	13.10.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков в зависимости от величины измеряемых показателей, передаче сигнала на контрольно-измерительный блок и расчете значений величин, характеризующих состав или свойства воды, с помощью встроенного программного обеспечения.

Конструктивно анализаторы состоят из блока регистрации и управления (контроллера) и подключаемых к ним измерительных датчиков (первичных измерительных преобразователей). Контроллер позволяет принимать и обрабатывать измерительные сигналы одновременно от одного до четырех измерительных датчиков, в зависимости от исполнения.

Анализаторы поставляются со встроенными градуировочными характеристиками, установленными на стадии производства в соответствии с заказом.

Корпус контроллера анализаторов выполнен из пластика и оснащен клавиатурой, имеющей функциональные клавиши и клавиши выбора настроек. Контроллер анализаторов может быть выпущен во взрывозащищенном исполнении, корпус выполнен из алюминиевого сплава. На корпусе контроллера имеются резьбовые отверстия для подсоединения измерительных датчиков, интерфейсов кабельных выходов 4-20 мА, RS 485, Modbus RTU.

Анализаторы выпускаются в четырех моделях: ЭкоСенс-1, ЭкоСенс-2, ЭкоСенс-3, ЭкоСенс-4, имеющих различные метрологические и технические характеристики. Структура условного обозначения анализаторов ЭкоСенс-X1-X2, где

X1 - обозначает модель анализатора. Указывается обозначение 1, 2, 3, 4.

Х2 - обозначает взрывозащищенное исполнение анализатора (только для взрывозащищенных исполнений), указывается обозначение Ex.

Особенности измеряемых параметров анализаторов с различными контроллерами приведены в таблице 1.

Таблица 1 - Особенности контроллеров и подключаемых к ним измерительных датчиков

Измеряемый параметр	Модель анализатора
Измеряемый параметр	ЭкоСенс-1	ЭкоСенс-2	ЭкоСенс-3	ЭкоСенс-4
pH/ОВП	+	+	+	-
Массовая концентрация ионов:
аммония	+	+	-	-
нитрат-ионы	-	+	-	+
фторид-ионы	-	+	-	+
хлорид-ионы	+	+	-	-
кальция	-	+	-	-
калия	-	+	-	-
УЭП и пересчитываемые показатели:
УЭП	+	+	+	-
Солесодержание	-	+	+	-
Массовая доля химических веществ:
Соляная кислота	-	+	-	-
Серная кислота	-	+	-	-
Гидроксид калия	-	+	-	-
Гидроксид натрия	-	+	-	-
Хлорид натрия	-	+	-	-
Азотная кислота	-	+	-	-
Фтороводородная кислота	-	+	-	-
Массовая концентрация растворенных газов
Кислород	+	+	+
Озон	-	-	-	+
Массовая концентрация хлорсодержащих соединений
Диоксид хлора	-	-	-	+
Хлорноватистая кислота	-	-	-	+
Хлор общий	-	-	-	+
Хлор свободный	-	-	-	+
Мутность	+	+	-	-
Содержание взвешенных веществ	+	+	-	-
Содержание нефти/нефтепродуктов	+	-	-	-

Анализаторы контролируют температуру измеряемой среды с помощью термопреобразователей сопротивления Pt100, Pt1000, NTC2.252K, 22K, 10K, 2.252K, 30К. Тип преобразователя устанавливается в соответствии с заказом и типом измерительного датчика.

Измерительные датчики могут быть выполнены во взрывозащищённом исполнении, а также с различным материалом корпуса - для применения на пищевых производствах, для контроля сточных вод, для высокочистой воды.

Маркировочная табличка наносится на боковую или заднюю поверхность корпуса контроллера. Маркировочная табличка выполнена в виде наклейки и включает:

- наименование производителя или его товарный знак;

- наименование и модель анализатора;

- месяц и год выпуска;

- знак утверждения типа;

- серийный номер;

- Единый знак ЕАЭС обращения продукции на рынке государств - членов Таможенного Союза.

Маркировочная табличка контроллера, выпущенного во взрывозащищенном исполнении, дополнительно содержит следующую информацию:

- наименование органа по сертификации и номер сертификата соответствия;

- маркировку взрывозащиты;

- степень защиты оболочки от внешних воздействий (IP);

- изображение специального знака взрывобезопасности согласно ТР ТС 012/2011.

Серийный номер имеет буквенно-цифровой формат.

Серийный номер датчика отображен на соединительном кабеле или корпусе датчика, а

также приведен в

паспорте.

ТОСТЕХНОЛОГИИ

ufippnb, JD23 г___

Гос Технологии

ИЮ59, г. Mutxbfl

lionexirotoafl ноб, £16А. liM -■ Л |4йу| 7Q1 0^-19 infnPloc-liluu

90 260 В. 50/60 fU 15 ЁГ

□зон

ПРЁДЧПРЕХЙЕНИЕ1 НЕ ОТКРЫВАТЬ. ЕСЛИ УСТРОЙСТВО с ВД НАПРЯХЕНМЕГ'!

Аналнэрглод.-----—■

‘Грп.и11ный № ЭСЧ-ОООЁ

_ ЭкоСенс^---

liF.iz iniOmollпения __________

Степень Я1ЦС1Т1Ы _______.

Р-аДпчон ^n,V';illi.||iO Д'Р -jiuCj Вес, де йолее ___________

Падниетвы мЕгтролиныи»

Измеримый КОН1ИЖ0НЛ1

СВ^лп.ко 6 России

Рисунок 1 - Пример маркировочной таблички

Применяемые в составе анализаторов датчики, их обозначения и особенности приведены в таблице 9. В зависимости от условий установки взрывозащищенных исполнений анализаторов возможно изменение расположения вспомогательных элементов (таких как кабельные вводы, кнопки управления и пр.).

Пломбирование контроллеров и измерительных датчиков не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид анализаторов (контроллеров и датчиков) представлен на рисунках 2 - 3.

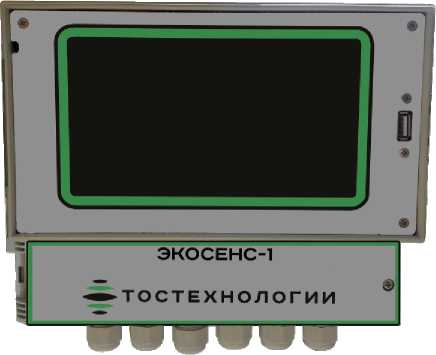

а) ЭкоСенс-1

б) ЭкоСенс-2

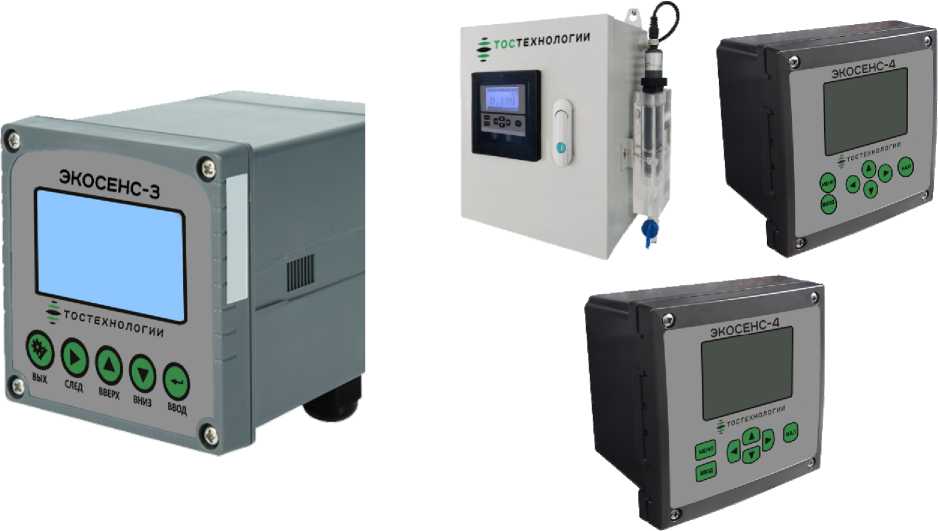

в) ЭкоСенс-3 г) ЭкоСенс-4

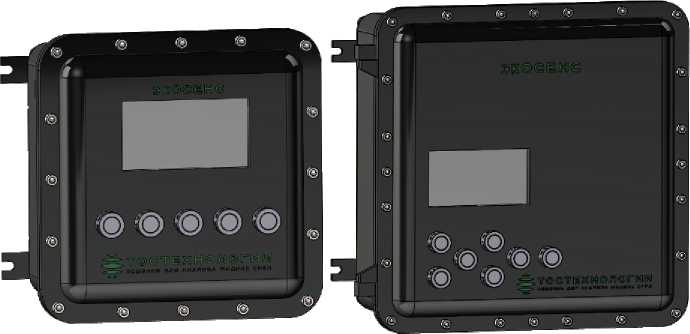

д) ЭкоСенс-Х1-Х2

Рисунок 2 - Общий вид контроллеров моделей ЭкоСенс-1 (а), ЭкоСенс-2 (б), ЭкоСенс-3 (в), ЭкоСенс-4 (г) и модели, выпущенной во взрывозащищенном исполнении (д)

1) ЭС-РН-711, ЭС-РН-911, ЭС-РН-6917, ЭС-РН-6917-Т, ЭС-РН-6917-О

2) ЭС-РН-711-Т, ЭС-РН-211, ЭС-РН-311

3) ЭС-РН-6917-VP,

ЭС-РН-6917-T-VP, ЭС-РН-6917-O-VP

4) ЭС-РН-6917-88, ЭС-РН-6917-Т-88, ЭС-РН-6917-0-88

5) ЭС-РН-6917-К88, ЭС-РН-6917-Т-К88, ЭС-РН-6917-О-К88

6) ЭС-РН-9121, ЭС-РН-9123, ЭС-РН-9131, ЭС-РН-9133, ЭС-ОКР-9194, ЭС-ОКР-9194-

А, ЭС-ОКР-9194-АН

7) ЭС-РН-9121-Ф, 8) ЭС-РН-910 9) ЭС-1-РН

ЭС-РН-9123-Ф, ЭС-ORP-

9194-Ф

11) ЭС-1-Cl

10) ЭС-1-ORP

12) ЭС-1-NH

13) ЭС-1- DO

14) ЭС-1-TURB, ЭС-1-TSS

15) ЭС-1-OIL

16) ЭС-596-F, ЭС-596-Cl, ЭС-596-CA, ЭС-596^О3, ЭС-596-ЫН4, ЭС-596-K

17) ЭС-3196-CA, ЭС-3196^О3 ЭС-3196-ЫН4, ЭС-3196-K

18) ЭС-3196-F, ЭС-3196-Cl, ЭС-5961-RCl-ххх

19) ЭС-ОО-309-5 в комплекте с проточной ячейкой

21) ЭС-1М)-310)-О11Т

24) ЭС-ТиИВ-596

22) ЭС-ОО-310

23) ЭС-TSS-3198-12, ЭС-ТиКВ-3199-12

25) ЭС-COND-l-A-nK-l, ЭС-СОЫО-1-А-ПК-2, ЭС-COND-2-A-ПК-1, ЭС-COND-2-A-ПК-2, ЭС-COND-3-A-ПК-1, ЭС-COND-3-A-ПК-2

26) ЭС-COND-4-A-ПСФ-1, ЭС-COND-5-A-ПСФ-1

27) ЭС-COND-1-A-316-5, ЭС-COND-2-A-316-5, ЭС-COND-3-A-316-5 в комплекте с проточной ячейкой

28) ЭС-COND-3-A-Г-2

29) ЭС-COND-1-A-316-4, ЭС-COND-2-A-316-4, ЭС-COND-3-A-316-4

30) ЭС-COND-A-PC/T-I

31) ЭС-СО\1)-1-Л-316-1, ЭС-СОЫО-2-А-316-1, ЭС-СО\1)-3-Л-316-1

32) ЭС-1-COND 33) ЭС-С102-ххх, ЭС-HClO-

ххх,

ЭС-ТС1-ххх, ЭС-RCl-xxx, ЭС-О3

36) ЭС-РН-6917-D

34) ЭС-С0Ы0-И-ПП-1-0-60, ЭС-С0Ы0-И-ПП-3-0-60, ЭС-СОЫО-И-ПП-1-D-100, ЭС-С0Ы0-И-ПП-3-0-100, ЭС-СОЫО-И-ПП-1-А-60, ЭС-СОЫО-И-ПП-3-А-60, ЭС-СОЫО-И-ПП-1-A-100, ЭС-СОЫО-И-ПП-3 -A-100

35) ЭС-СОЫО-И-ПФА-1-О-150 ЭС-С0Ы0-И-ПФА-3-0-150, ЭС-СОЫО-И-ПФА-1-А-150, ЭС-СОЫО-И-ПФА-3-А-150

37) ЭС-РН-9122

Рисунок 3 — Общий вид измерительных датчиков

Программное обеспечение

Блоки регистрации и управления (контроллеры) анализаторов оснащены программным обеспечением, позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.

Программное обеспечение заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Таблица 2 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные ПО	Модель анализатора
Идентификационные данные ПО	ЭкоСенс-1	ЭкоСенс-2	ЭкоСенс-3	ЭкоСенс-4
Идентификационное наименование	_	_	_	_
Номер версии	не ниже 2.00.0.00	не ниже 100.100.100	не ниже 100.100	не ниже DL20190419
Цифровой идентификатор	_	_	_	_

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений рН	от 0 до 14
Пределы допускаемой абсолютной погрешности измерений pH	±0,1
Диапазон измерений ОВП, мВ	от - 2000 до +2000
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ	±5
Диапазон измерений удельной электрической проводимости, См/м	от 440-6 до 200
Пределы допускаемой погрешности измерений удельной электрической проводимости, приведенной к верхнему пределу поддиапазона измерений, % в поддиапазоне от 4-10-6 до V10-4 См/м включ.	± 3
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, % в поддиапазоне св. V10-4 до 200 См/м	± 3
Диапазон показаний солесодержания, мг/дм3	от 0 до 130 000
Диапазон измерений солесодержания, мг/дм3	от 0 до 100 000
Пределы допускаемой абсолютной погрешности солесодержания, мг/дм3	± 0,02-С*
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3	от 0 до 20
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3 в поддиапазонах измерений: от 0 до 10 мг/дм3 включ. св. 10 до 20 мг/дм3	±0,2 ±0,6
Диапазон измерений массовой концентрации озона, мг/дм3	от 0,1 до 20
Пределы допускаемой относительной погрешности измерений массовой концентрации озона, %	±15
Диапазон измерений мутности, ЕМФ	от 0,03 до 4000
Пределы допускаемой относительной погрешности измерений мутности, %, в поддиапазонах измерений: от 0,03 до 200 ЕМФ включ. св. 200 до 4000 ЕМФ	±10 ±5
Диапазон показаний массовой концентрации взвешенных веществ, мг/дм3	от 1 до 120 000
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3	от 1 до 20 000
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 в поддиапазонах измерений: от 1 до 10 мг/дм3 включ. св. 10 до 10000 мг/дм3 включ. св. 10000 до 20000 мг/дм3	±(0,5+0,08^С)* ±0,1 •С* ±0,15-С*

Наименование характеристики	Значение
Диапазон измерений массовой концентрации нефти/нефтепродуктов в воде, мг/дм3	от 1 до 5 000
Пределы допускаемой относительной погрешности измерений массовой концентрации нефти и нефтепродуктов в воде, % в поддиапазонах измерений: от 1 до 100 мг/дм3 включ. св. 100 до 1000 мг/дм3 включ. св. 1000 до 5000 мг/дм3	±5 ±2 ±2
Диапазон показаний массовой концентрации ионов, мг/дм3: фторид-ионов хлорид-ионов	от 0,02 до 5000 от 0,02 до 35000
Диапазон измерений массовой концентрации ионов, мг/дм3: аммония (как аммонийный азот) нитрат-ионов фторид-ионов хлорид-ионов кальция калия	от 0,1 до 1000 от 0,1 до 1000 от 0,1 до 1000 от 1,8 до 35000 от 0,1 до 1000 от 0,1 до 1000
Пределы допускаемой относительной погрешности измерений массовой концентрации иона аммония, % в поддиапазонах измерений: от 0,1 до 1 мг/дм3 включ. св. 1 до 1000 мг/дм3	±5 ±10
Пределы допускаемой относительной погрешности измерений массовой концентрации хлорид-иона, %	± 10
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, фторид-ионов, ионов кальция, ионов калия, %, в поддиапазонах измерений: от 0,1 до 1 мг/дм3 включ. св. 1 до 10 мг/дм3 включ. св. 10 до 1000 мг/дм3	±10 ±5 ±2
Диапазон измерений массовой доли химических веществ, %: соляная кислота серная кислота серная кислота (концентрированная) гидроксид калия гидроксид натрия хлорид натрия азотная кислота азотная кислота фтороводородная кислота	от 0,1 до 39 от 0,1 до 30 от 92 до 100 от 0,1 до 42 от 0,1 до 50 от 0,1 до 25 от 0,1 до 30 от 35 до 96 от 0,1 до 30
Пределы допускаемой относительной погрешности измерений массовой доли химических веществ, %	± 6
Диапазон измерений температуры, °С	от 0 до +100
Предел допускаемой абсолютной погрешности измерений температуры, °С	±0,5
*С - измеренное значение массовой концентрации компонента состава.

Таблица 4 - Метрологические характеристики измерений массовой концентрации диоксида хлора___________________________________________________________________________

Определяемый компонент (показатель)	Датчик	Диапазон измерений, мг/дм3	Пределы допускаемой относительной погрешности измерений, %
Массовая концентрация диоксида хлора	ЭС-С102-005	от 0,075 до 0,5	± 15
	ЭС-С102-020	от 0,3 до 2	± 15
	ЭС-С1О2-100	от 1 до 10	± 10
	ЭС-С102-200	от 2 до 20	± 10

Таблица 5 - Метрологические характеристики измерений массовой концентрации хлорноватистой кислоты, хлора общего , и хлора свободного_______________________________

Определяемый компонент (показатель)	Датчик	Диапазон измерений, мг/дм3	Пределы допускаемой приведённой (к верхнему значению диапазона) погрешности измерений, %
Массовая концентрация хлорноватистой кислоты	ЭС-НС1О-005	от 0,09 до 0,5	± 15
	ЭС-НС1О-020	от 0,4 до 2	± 15
	ЭС-НС1О-100	от 1,2 до 10	± 10
	ЭС-НС1О-200	от 2,5 до 20	± 10
Массовая концентрация хлора общего	ЭС-ТС1-005	от 0,09 до 0,5	± 15
	ЭС-ТС1-020	от 0,4 до 2	± 15
	ЭС-ТС1-100	от 1,2 до 10	± 10
	ЭС-ТС1-200	от 2,5 до 20	± 10
Определяемый компонент (показатель)	Датчик	Диапазон измерений, мг/дм3	Пределы допускаемой приведённой (к верхнему значению диапазона) погрешности измерений, %
Массовая концентрация хлора свободного	ЭС-ИС1-005	от 0,09 до 0,5	± 15
	ЭС-КС1-020, ЭС-5961-RCi-020	от 0,4 до 2	± 15
	ЭС-ИС1-100, ЭС-5961-RQ-100	от 1,2 до 10	± 10
	ЭС-ИС1-200, ЭС-5961-RQ-200	от 2,5 до 20	± 10

Таблица 6 - Основные технические характеристики контроллеров

Наименование характеристик	Значения для модели
Наименование характеристик	ЭкоСенс-1	ЭкоСенс-2	ЭкоСенс-3	ЭкоСенс-4
Габаритные размеры контроллера, мм, не более - ширина - высота - глубина	300 250 150	200 200 150	150 150 150	350 300 200
Габаритные размеры контроллера во взрывозащищенном исполнении, мм, не более - ширина - высота -глубина	700 700 300
Масса контроллера, кг, не более	2	1,5	1,5	5
Масса контроллера во взрывозащищенном исполнении, кг, не более	50
Параметры электрического питания контроллеров: - напряжение переменного тока, В - частота переменного тока, Г ц	220 ± 22 1) от 50 до 60
Потребляемая мощность, В^А, не более	10	10	10	15
Условия эксплуатации: - температура окружающего воздуха, оС	от +5 до +35	от -20 до +50	от -20 до +50	от 0 до +40
Маркировка взрывозащиты	-	1Ex d [ia Ga] IIC T6 Gb X		1Ex d [ia Ga] IIC T6 Gb X, 1 Ex d IIC T6 Gb X

1) Для моделей ЭкоСенс-2, ЭкоСенс-3, ЭкоСенс-4, по заказу возможно исполнение с электрическим питанием напряжением от 24 В постоянного тока.

Таблица 7 - Основные технические характеристики датчиков

Обозначение датчика	Масса датчика, г, не более	Габаритные размеры датчика, мм, не более - длина - диаметр	Условия эксплуатации: (температура измеряемой среды), оС, не более
ЭС-РН-711	800	500 15	60
ЭС-РН-711-Т	800	500 15	60
ЭС-РН-211	800	500 15	60
ЭС-РН-311	800	500 15	60
ЭС-РН-911	800	500 15	90
ЭС-РН-6917	800	500 15	100
ЭС-РН-6917-SS	800	500 15	100
ЭС-РН-6917-VP	800	500 15	100
ЭС-РН-6917-Т	800	500 15	100
ЭС-РН-6917-T-KSS	800	500 15	100
ЭС-РН-6917-T-SS	800	500 15	100
ЭС-РН-6917-T-VP	800	500 15	100
ЭС-РН-6917-0	800	500 15	100
ЭС-РН-6917-O-KSS	800	500 15	100
ЭС-РН-6917-O-SS	800	500 15	100
ЭС-РН-6917-O-VP	800	500 15	100
ЭС-РН-9121	800	500 32	60
ЭС-РН-9121-Ф	800	500 32	60
ЭС-РН-9123	800	500 32	60
ЭС-РН-9123-Ф	800	500 32	60

Обозначение датчика	Масса датчика, г, не более	Габаритные размеры датчика, мм, не более - длина - диаметр	Условия эксплуатации: (температура измеряемой среды), оС, не более
ЭС-РН-9131	800	500 32	60
ЭС-РН-9133	800	500 32	60
ЭС-РН-910	800	500 32	95
ЭС-РН-9122	800	500 15	80
ЭС-РН-6917-D	1200	500 15	100
ЭС-1-РН	350	300 42	60
ЭС-1-ORP	350	300 40	60
ЭС-ОКР-9194	350	300 32	85
ЭС-ОКР-9194-Ф	350	300 32	60
ЭС-ОКР-9194-А	350	300 32	60
ЭС-ORP-9194-АН	350	300 32	60
ЭС-1-Cl	350	300 45	60
ЭС-1-NH	350	300 45	60
ЭС-1-COND	350	300 45	60
ЭС-С1О2-ххх	500	300 35	40
ЭС-HClO-xxx	500	300 35	40
ЭС-RCl-xxx	500	300 35	40
ЭС-1-DO	500	300 50	60
ЭС-О3	500	300 35	40
ЭС-1-TURB	350	300 45	40
ЭС-ТЦКВ-3199-12	2000	300 68	45

Обозначение датчика	Масса датчика, г, не более	Габаритные размеры датчика, мм, не более - длина - диаметр	Условия эксплуатации: (температура измеряемой среды), оС, не более
ЭС-1-TSS	350	300 55	40
ЭС-TSS-3198-12	300	300 68	40
ЭС-1-OIL	500	300 40	50
ЭС-596-F	300	350 30	40
ЭС-3196-F	300	350 45	40
ЭС-596-Cl	300	350 30	40
ЭС-3196-Cl	300	350 45	40
ЭС-596-CA	300	350 30	40
ЭС-3196-CA	300	350 45	40
ЭС-596-NOS	300	350 30	40
ЭС-3196-NOS	300	350 45	40
ЭС-596-ЫН4	300	350 30	40
ЭС-3196-ЫН4	300	350 45	40
ЭС-596-K	300	350 30	40
ЭС-3196-K	300	350 45	40
ЭС-СОЫО-1-А-ПК-1	1000	350 30	60
ЭС-СОЫО-1-А-ПК-2	1000	350 30	60
ЭС-СОЫО-2-А-ПК-1	1000	350 30	60
ЭС-СОЫО-2-А-ПК-2	1000	350 30	60
ЭС-СОЫО-3-А-ПК-1	1000	350 30	60
ЭС-СОЫО-3-А-ПК-2	1000	350 30	60

001	8Z OSE	OOS	OSI -уч-уФп-и-акоз-зе
001	8Z OSE	OOS	OSI -а-E-уФп-и-акоэ-эе
001	8Z OSE	OOS	OSI -а-1-уФп-и-акоэ-эе
001	8Z OSE	OOS	OOI -у-Е-пп-и-акоэ-эе
001	8Z OSE	OOS	OOI -y-i-uu-и-а моз-зе
09	8Z OSE	OOS	09-у-Е-1ш-и-акоэ-эе
09	8Z OSE	OOS	09-v-1 -шги-акоз-зе
001	8Z OSE	OOS	OOI -а-Е-пп-и-акоз-зе
001	8Z OSE	OOS	OOI -а-1-пп-и-акоз-зе
09	8Z OSE	OOS	09-а-Е-1ш-и-акоэ-эе
09	8Z OSE	OOS	09-а-1 -шги-акоз-зе
001	ОЕ OSE	oosz	1-91Е-у-Е-акоэ-эе
001	ОЕ OSE	oosz	i-9iE-v-z-ciKO3-3e
001	ОЕ OSE	oosz	1-91Е-у-1-акоз-зе
09	ОЕ OSE	008	1-1/з<гу-акоз-зе
001	ОЕ OSE	oosz	17-91Е-у-Е-акоз-зе
001	ОЕ OSE	oosz	t7-9IE-V-Z-CIKO3-3e
001	ОЕ OSE	oosz	17-91Е-у-1-акоз-зе
08	ОЕ OSE	oosz	z-j-v-E-акоз-зе
09	ОЕ OSE	0001	1-ФЗп-у-Е-акоз-зе
09	ОЕ OSE	0001	1-ФЗп-у-17-с1коз-зе
ggirog эн ‘□0 ‘(iqfodo исмэкОэми T3dA±i?d9Lim±) :hhIipj.pXkhomc кияоеэд	cLlowwiIZ - PHHKf - ээиод эн ‘ж ‘рмнырК indgwcpd 9i4Hj.Hdpgpj	99LfOg 9H ‘j ‘BMHElPf P99PJV	BMHElPf ЭИНЭНВНЕОдО

03 аохошг OJ99Q

91 otfiOHif

Обозначение датчика	Масса датчика, г, не более	Габаритные размеры датчика, мм, не более - длина - диаметр	Условия эксплуатации: (температура измеряемой среды), оС, не более
3G-COND-H-n®A-3-A- 150	500	350 78	100
ЭС-TCl-xxx	500	300 35	40
ЭС-5961-RCl-xxx	300	300 35	40

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации и на маркировочную табличку типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор жидкости	ЭкоСенс	1 шт.
Измерительные датчики (в соответствии с Заказом, по таблице 9)	по Заказу	1 комплект
Сменные части (по дополнительному заказу)	-	-
Паспорт	-	1 экз.
Методика поверки	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Таблица 9 - Подключаемые к анализаторам измерительные датчики - назначение и обозначение

Измеряемая величина	Обозначение датчика	Модель анализатора
рН	ЭС-1-РН	ЭкоСенс-1
рН	ЭС-РН-711, ЭС-РН-711-Т, ЭС-РН-211, ЭС-РН-311, ЭС-РН-911 ЭС-РН-6917, ЭС-РН-6917-VP, ЭС-РН-6917-88, ЭС-РН-6917-К88, ЭС-РН-6917-T, ЭС-РН-6917-T-VP ЭС-РН-6917-Т-88, ЭС-РН-6917-Т-К88, ЭС-PH-6917-O, ЭС-РН-6917-О-УР, ЭС-РН-6917-O-S8, ЭС-РН-6917-O-K8 S ЭС-РН-9121, ЭС-РН-9121-Ф, ЭС-РН-9123, ЭС-РН-9123-Ф, ЭС-РН-9131, ЭС-РН-9133, ЭС-РН-910, ЭС-РН-9122, ЭС-РН-6917-D	ЭкоСенс-2, ЭкоСенс-3
ОВП	ЭС-1-ORP	ЭкоСенс-1
ОВП	ЭС-ОКР-9194, ЭС-ОКР-9194-Ф ЭС-ОКР-9194-А, ЭС-ОКР-9194-АН	ЭкоСенс-2, ЭкоСенс-3

Измеряемая величина	Обозначение датчика	Модель анализатора
Массовая концентрация фторид-ионов	ЭС-596-F, ЭС-3196-F	ЭкоСенс-2
Массовая концентрация хлорид-ионов	ЭС-1-Cl	ЭкоСенс-1
Массовая концентрация хлорид-ионов	ЭС-596-Cl, ЭС-3196-Cl	ЭкоСенс-2
Массовая концентрация ионов кальция	ЭС-596-CA, ЭС-3196-CA	ЭкоСенс-2
Массовая концентрация нитрат-ионов	ЭС-596^О3, ЭС-3196^О3	ЭкоСенс-2
Массовая концентрация ионов аммония	ЭС-1-NH	ЭкоСенс-1
Массовая концентрация ионов аммония	ЭС-596-ЫИ4, ЭC-3196-NH4	ЭкоСенс-2
Массовая концентрация ионов калия	ЭС-596-K, ЭС-3196-K	ЭкоСенс-2
Массовая концентрация диоксида хлора	ЭС-С102-005, ЭС-С102-020, ЭС-С102-100, ЭС-С102-200	ЭкоСенс-4
Массовая концентрация хлорноватистой кислоты	ЭС-НС1О-005, ЭС-НС1О-020, ЭС-НС10-100, ЭС-НС1О-200	ЭкоСенс-4
Массовая концентрация общего хлора	ЭС-ТС1-005, ЭС-ТС1-020, ЭС-ТС1-100, эс-TCl-200	ЭкоСенс-4
Массовая концентрация свободного хлора	ЭС-5961-ИС1-О2О, ЭС-5961-RCI-IOO, ЭС-5961-RC1-200	ЭкоСенс-2
Массовая концентрация свободного хлора	3C-RC1-005, 3C-RC1-020, 3C-RC1-100, ЭС- RCl-200	ЭкоСенс-4
Массовая концентрация растворенного кислорода	3C-1-DO	ЭкоСенс-1
	3C-DO-309-5, 3C-DO-309, 3C-DO-310,	ЭкоСенс-2, ЭкоСенс-3
	3C-DO-310-OnT	ЭкоСенс-2
Массовая концентрация растворенного озона	3С-О3	ЭкоСенс-4
Мутность	ЭС-1-TURB	ЭкоСенс-1
Мутность	3C-TURB-596, 3C-TURB-3199-12	ЭкоСенс-2
Массовая концентрация взвешенных частиц	3C-1-TSS	ЭкоСенс-1
Массовая концентрация взвешенных частиц	3C-TSS-3198-12	ЭкоСенс-2
Массовая концентрация нефти/нефтепродуктов в воде	ЭС-1-OIL	ЭкоСенс-1

Измеряемая величина	Обозначение датчика	Модель анализатора
УЭП, общее солесодержание	ЭС-COND-1-A-ПК-1, ЭС-COND-1-A-ПК-2, ЭС-COND-2-A-ПК-1, ЭС-COND-2-A-ПК-2, ЭС-COND-3-A-ПК-1, ЭС-COND-3-A-ПК-2, ЭС-COND-4-A-ПСФ-1, ЭС-COND-5-A-ПСФ-1, ЭС-COND-1-A-316-5, ЭС-COND-2-A-316-5, ЭС-COND-3-A-316-5, ЭС-COND-1-A-316- 1, ЭС-COND-2-A-316-1, ЭС-COND-3-A-316-1, ЭС-COND-1-A-316-4, ЭС-COND-2-A-316- 4, ЭС-COND-3-A-316-4, ЭС-COND-A-PC/T-l, ЭС-COND-3-A-Г-2	ЭкоСенс-2, ЭкоСенс-3
УЭП, общее солесодержание, Массовая доля химических веществ	ЭС-COND-И-ПП-1-D-60, ЭС-COND-И-ПП-3 -D-60, ЭС-COND-И-ПП-1-D-100, ЭС-COND-И-ПП-3 -D-100, ЭС-COND-И-ПФА-1-D-150, ЭС-COND-И-ПФА-3-D-150, ЭС-COND-H-ПП-1-А-6О, ЭС-COND-И-ПП-3-A-60, ЭС- COND-И-ПП-1 - A-100, ЭС-COND-И-ПП-3 -A-100, ЭС-COND-И-ПФА-1-A-150, ЭС-COND-И-ПФА-3-А-15О	ЭкоСенс-2
УЭП	эс-1-cond	ЭкоСенс-1

Сведения о методах измерений

приведены в разделе 4 «Интерфейс анализатора» Руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;

ГОСТ 8.652-2016 «ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)»;

ТУ 26.51.53-002-17818360-2022 Анализатор жидкости ЭкоСенс с датчиками. Технические условия.
