Системы малогабаритные инерциальные навигационные «КомпаНав-3» (далее -системы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84, скорости.
Карточка СИ
Номер в госреестре 90158-23
Наименование СИ Системы малогабаритные инерциальные навигационные
Обозначение типа СИ "КомпаНав-3"
Изготовитель Общество с ограниченной ответственностью "Текнол" (ООО "Текнол"), г. Москва
Год регистрации 2023
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы малогабаритные инерциальные навигационные «КомпаНав-3» (далее -системы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84, скорости.

Описание

Принцип действия систем основан на измерении псевдодальностей и доплеровских смещений частот по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS.

Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010. Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5° относительно местного горизонта. Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей систем к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно система состоит из моноблока, навигационной антенны (представлена на рисунке 2) и интерфейсного кабеля (представлен на рисунке 3). В корпусе расположены микроэлектромеханические инерциальные датчики и приёмник спутниковый навигационный. На корпусе системы расположены два светодиодных индикатора (состояние работы инерциальных навигационных датчиков и качества приема сигналов ГНСС), а также разъемы DB9F (для подключения к устройству хранения и отображения навигационной информации) и SMA174 (для подключения навигационной антенны).

К системам малогабаритным инерциальным навигационным «КомпаНав-3» относятся системы с заводскими номерами: 77010181245, 77010181246, 77010181247.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на корпус систем путем наклеивания в месте, указанном на рисунке 1.

Нанесение знака поверки на системы не предусмотрено.

Для считывания измерительной информации и формирования файлов с измерительной информацией используется программное обеспечение «Recorder» и «WinnOC» (не входит в комплект поставки).

Общий вид систем и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

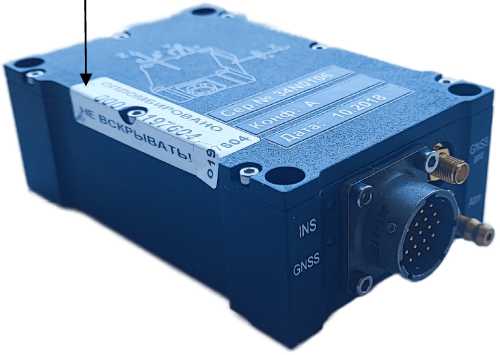

Место пломбировки

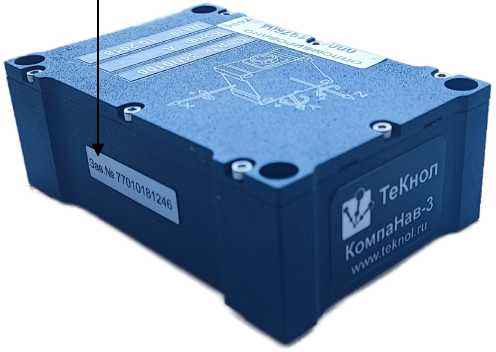

Место нанесения заводского номера

Рисунок 1 - Общий вид систем, место нанесения заводского номера и схема пломбировки от несанкционированного доступа

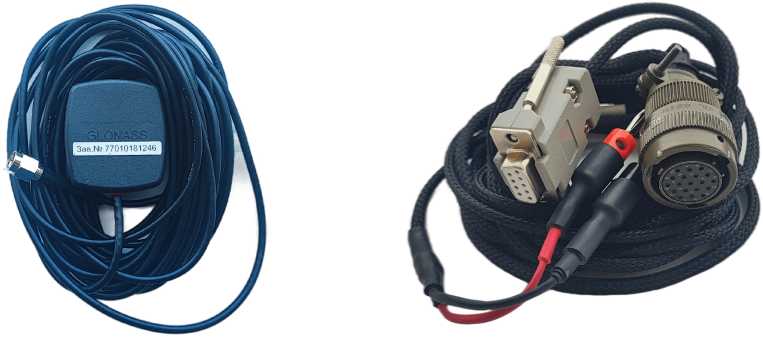

Рисунок 3 - Интерфейсный кабель

Рисунок 2 - Навигационная антенна

Программное обеспечение

Системы работают под управлением встроенного специализированного программного обеспечения (далее - СПО).

СПО предназначено для управления приёмником спутниковым навигационным, входящего в состав систем с целью выдачи измерительной информации в последовательный интерфейс.

Версия СПО приёмника спутникового навигационного установлена изготовителем, без возможности модификации СПО.

Отсутствует возможность считывания и проверки версии СПО.

Ввиду отсутствия возможности считывания и проверки СПО невозможно описать методы генерации и идентификации СПО.

Визуализация идентификации СПО отсутствует.

Конструкция систем исключает возможность несанкционированного влияния на программное обеспечение.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой инструментальной погрешности измерений координат местоположения в системе координат WGS-84 при работе по сигналам LinT ГНСС ГЛОНАСС и L1C/A ГНСС GPS в диапазоне высот от 0 до 9500 м, в диапазоне скоростей от 0 до 200 м/с, диапазоне линейных ускорений от 0 до 50 м/с2 и геометрическом факторе ухудшения точности PDOP не более 3, м: - в плане - по высоте

±6

±4

Пределы допускаемой абсолютной инструментальной погрешности измерений составляющих вектора скорости в системе координат WGS-84 при работе по сигналам ЫПТ ГНСС ГЛОНАСС и L1C/A ГНСС GPS в диапазоне скоростей от 0 до 200 м/с, диапазоне линейных ускорений от 0 до 50 м/с2 и геометрическом факторе ухудшения точности PDOP не более 3, м/с:

- составляющая в плане (горизонтальная)

- составляющая по высоте (вертикальная)

±3,5

±3,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от сети постоянного тока, В

от 12 до 30

Масса, кг, не более

0,35

Габаритные размеры, мм, не более:

- длина

127

- ширина

74

- высота

39

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -40 до +75

- относительная влажность окружающего воздуха, %

от 5 до 98

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система малогабаритная инерциальная навигационная

«КомпаНав-3»

1 шт.

Паспорт

ТРГУ.402213.012 ПС

1 экз.

Сведения о методах измерений

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 07.11.2024
90158-23
Номер в ГРСИ РФ:
90158-23
Производитель / заявитель:
Общество с ограниченной ответственностью "Текнол" (ООО "Текнол"), г. Москва
Год регистрации:
2023
