| Номер в госреестре | 90162-23 |
| Наименование СИ | Преобразователи напряжения измерительные |
| Обозначение типа СИ | ПН1 |
| Изготовитель | Акционерное общество "Научно-производственный комплекс "ЭЛАРА" им. Г.А. Ильенко" (АО "ЭЛАРА"), г. Чебоксары |
| Год регистрации | 2023 |
| Срок свидетельства | 13.10.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные ПН1 (далее - преобразователи) предназначены для измерений и преобразования первичного сигнала напряжения постоянного тока в пропорциональный токовый сигнал, а также для гальванического разделения входных и выходных цепей.
Принцип действия преобразователей основан на измерении и преобразовании входного напряжения постоянного тока в пропорциональный токовый сигнал в диапазоне от 0 до 5 мА.
Преобразователи являются комплектующими изделиями системы микропроцессорного управления и регулирования электрической передачи тепловозов.
На верхней панели преобразователей расположены в два ряда выводы, к которым крепятся подводящие к преобразователям провода. Во включенном состоянии выводы должны быть закрыты крышкой.
Преобразователи относятся к восстанавливаемым, однофункциональным, одноканальным изделиям.

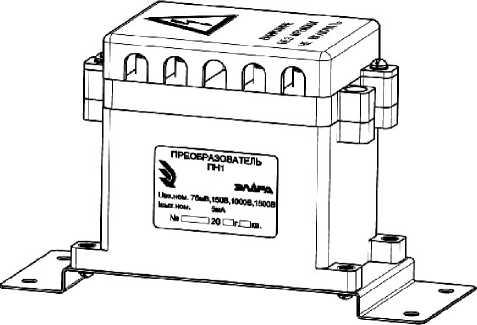

Внешний вид преобразователей представлен на рисунке 1.
Рисунок 1 - Внешний вид преобразователей напряжения ПН1
Схема пломбировки от несанкционированного доступа с обозначением мест для нанесения оттисков клейм представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа с обозначением мест для нанесения оттисков клейм
Заводской номер, состоящий из цифр, наносится типографским способом на этикетку, которая клеится на корпус преобразователя согласно рисунку 2.
Нанесение знака поверки на корпус не предусмотрено.
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение |
| Номинальное входное напряжение постоянного тока: - по входу 1, между клеммами «0» и «75 мВ», мВ - по входу 2, между клеммами «0» и «150 В», В - по входу 3, между клеммами «0» и «1000 В», В - по входу 4, между клеммами «0» и «1500 В», В | ± 75 ± 150 ± 1000 ± 1500 |
| Входное сопротивление: - по входу 1, между клеммами «0» и «75 мВ», кОм - по входу 2, между клеммами «0» и «150 В», кОм - по входу 3, между клеммами «0» и «1000 В», кОм - по входу 4, между клеммами «0» и «1500 В», кОм | 0,1 200 1334 2000 |
| Пределы допускаемой основной абсолютной погрешности входного сопротивления: - по входу 1, между клеммами «0» и «75 мВ», кОм - по входу 2, между клеммами «0» и «150 В», кОм - по входу 3, между клеммами «0» и «1000 В», кОм по входу 4, между клеммами «0» и «1500 В», кОм | ± 0,0005 ± 1 ± 13,34 ± 20 |
| Диапазон выходного сигнала, мА | от 0 до 5 |
| Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования, % | ± 1,0 |
| Пределы допускаемой дополнительной приведенной (к диапазону преобразования) погрешности преобразования, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % | ± 0,5 |
| Сопротивление нагрузки, Ом, не более | 1000 |
| Примечание: 1) Значение постоянного тока на выходах преобразователей при номинальном входном напряжении (5 ± 0,05) мА. Значение постоянного тока на выходах преобразователей при отсутствии входного сигнала не должно превышать - 3 мкА. 2) При изменении полярности входного напряжения направление выходного тока меняется на противоположное. 3) Преобразователи имеют линейную зависимость выходного тока от входного напряжения. 4) Пределы допускаемой дополнительной погрешности преобразователей, вызванной воздействием влияющих величин (влажности, изменения напряжения питания), не более 0,5 предела допускаемой основной погрешности от каждой влияющей величины. 5) Значение выходного напряжения при разрыве цепи нагрузки (12 ± 0,5) В. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристик | Значение |
| Напряжение источника питания постоянного тока, В | 15,0 ± 0,5 |
| Потребляемая мощность, Вт, не более | 0,7 |
| Время установления рабочего режима, мин, не более | 5 |
| Масса, кг, не более | 1,5 |
| Габаритные размеры, мм, не более - длина - глубина - высота | 200 80 130 |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность при температуре 35 °С, % - атмосферное давление, кПа | от -50 до +70 до 95 от 84,0 до 106,7 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ при маневровой работе, ч Средняя наработка на отказ для магистральных локомотивов, км | 10 24 000 1 200 000 |
| Примечание: 1) Преобразователи выдерживают без повреждений длительный разрыв цепи нагрузки с восстановлением выходного сигнала при снятии разрыва по ГОСТ 24855-81. 2) Условия эксплуатации преобразователей в части стойкости к механическим внешним воздействующим факторам соответствует группе механического исполнения М25 по ГОСТ 17516.1-90. 3) Степень защиты, обеспечиваемая корпусом преобразователя, соответствует группе IP51 по ГОСТ 14254-96. 4) Режим работы преобразователя - непрерывный. | |
наносится на эксплуатационную документацию типографским способом и на табличку с маркировкой методом термотрансферной печати. Этикетка (табличка) размещается на корпусе преобразователей.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Примечание |
| Преобразователь напряжения измерительный ПН1 | 27.Т.288.00.00.000 | 1 шт. |
| Паспорт | 27.Т.288.00.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | 27.Т.288.00.00.000 РЭ | 1 экз. |
приведены в руководстве по эксплуатации 27.Т.288.00.00.000 РЭ в разделе 2.3 «Использование изделия».
ГОСТ 9219-88 Аппараты электрические тяговые. Общие технические требования;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 •IO-16 до 100 А»;
ТУ32-ВНИКТИ-39-2006 Преобразователь напряжения измерительный ПН1. Технические условия.
| Зарегистрировано поверок | 268 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
