| Номер в госреестре | 90164-23 |
| Наименование СИ | Комплекс программно-технических средств мониторинга гидротехнических сооружений Красногорской Малой ГЭС-1 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Проектно-изыскательский и научно-исследовательский институт "Гидропроект им. С.Я. Жука" (АО "Институт Гидропроект"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технических средств мониторинга гидротехнических сооружений Красногорской Малой ГЭС-1 (далее по тексту - комплекс) предназначен для измерений аналоговых сигналов, поступающих от первичных измерительных преобразователей в виде электрического сопротивления постоянного тока и частоты переменного тока.
Принцип действия комплекса основан на аналого-цифровом преобразовании электрических сигналов, поступающих от первичных измерительных преобразователей, в цифровой импульсный сигнал для последующей обработки, отображения и хранения измеренной информации.
Результаты измерений в измерительных каналах (ИК), полученные от первичных измерительных преобразователей: частота переменного тока и электрическое сопротивление постоянного тока после преобразований отображаются в единицах измеренных физических величин в соответствии с установленными диапазонами.
К средствам измерений данного типа относится Комплекс программно-технических средств мониторинга гидротехнических сооружений Красногорской Малой ГЭС-1, заводской номер 31/2021/КПТС-КМГЭС-1.
Основными компонентами комплекса являются:
- нижний уровень - первичные измерительные преобразователи;
- средний уровень - система телекоммуникаций, преобразования и передачи информации в цифровом коде на центральный блок сбора данных комплекса;
- верхний уровень - центральный блок автоматизированного опроса первичных измерительных преобразователей с соответствующим компьютерным и программным обеспечением АСО.
Состав комплекса приведен в таблице 1.
Таблица 1 - Перечень компонентов входящих в состав комплекса
| Наименование | Обозначение | Регистрационный номер в ФИФ ОЕИ | Количество |
| Нижний уровень: | |||
| 1 Преобразователи линейных перемещений измерительные струнные модифицированные ПЛПС-М | ПЛПС-М-40-В1 | 42993-09 | 66 |
| 2 Преобразователи силы арматурные измерительные струнные модернизированные ПСАС-М | ПСАС-М1-20Р | 43006-09 | 110 |
| 3 Преобразователи силы арматурные измерительные струнные модернизированные ПСАС-М | ПСАС-М1-28Р | 43006-09 | 43 |
| 4 Преобразователи линейных перемещений измерительные струнные модифицированные ПЛДС-М | ПЛДС-М-400Р | 43002-09 | 24 |
| 5 Преобразователи напряжения грунта измерительные струнные ГД | ГД-30 | 84150-21 | 21 |
| 6 Преобразователи температуры измерительные струнные модифицированные ПТС-М-90-В1 | ПТС-М-90-В1 | 42894-09 | 21 |
| 7 Преобразователи давления измерительные струнные модифицированные ПДС-М | ПДС-М-3-В1 | 42892-09 | 173 |
| 8 Тензометры струнные ТБ 200-ВНИИГ | ТБ200-ВНИИГ.3 | 66757-17 | 135 |
| 9 Измерители угла наклона двухкоординатные ИН-ДЗ | ИН-ДЗц 3600 | 79035-20 | 21 |
| Средний уровень: | |||
| 10 Многоканальный программируемый терминал | МПТ-3-120 | - | 8 |
| 11 Преобразователи измерительные многоканального программируемого терминала МПТ | МПТ 4060013543 | 59767-15 | 40 |
| Верхний уровень: | |||
| 12 Серверная стойка АСО КИА с программным обеспечением | ЦП АСДК | - | 1 |
| 13 Автоматизированное рабочее место оператора | АРМ | - | 1 |
Система телекоммуникаций, преобразования и передачи информации в цифровом коде на центральный блок сбора данных ИС АСДК состоит из преобразователей измерительных многоканального измерительного терминала МПТ (регистрационный номер 59767-15). МПТ 4060-013543 размещены в многоканальных программируемый терминалах МПТ-3-120.
Верхний уровень комплекса конструктивно состоит из серверной стойки АСО КИА с программным обеспечением и автоматизированного рабочего места (АРМ) оператора, оснащенного программным обеспечением.
Заводской номер комплекса наносится методом печати на маркировочной наклейке, расположенной на корпусе автоматизированного рабочего места.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид уровней комплекса представлен на рисунках 1 и 2.
Общий вид маркировочной таблички представлен на рисунке 3.
КШ-3-24
МПТ и ПИ МПТ
Шкаф вычислительного комплекса
Щит управления вычислительного комплекса и
бесперебойного питания

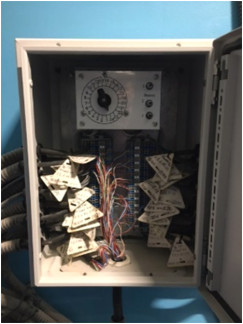

Рисунок 1 - Общий вид среднего уровня комплекса
ЦП АСДК
АРМ оператора

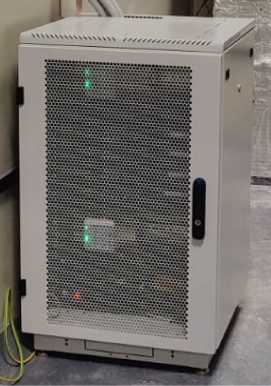

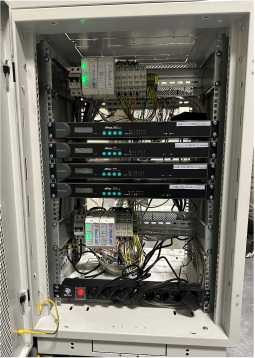

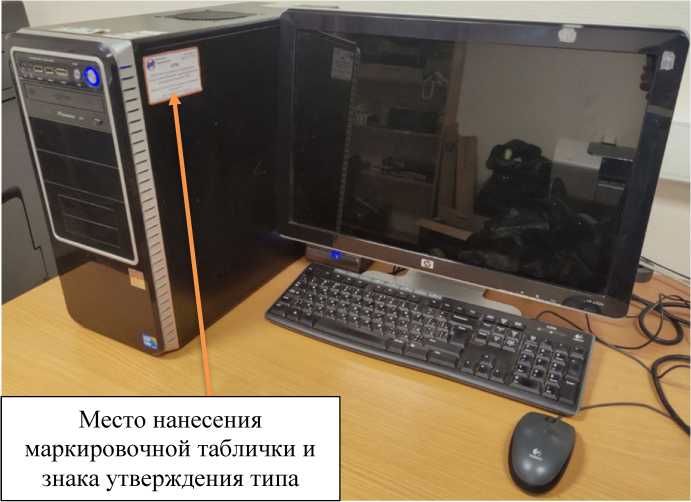

Рисунок 2 - Общий вид верхнего уровня комплекса
Рисунок 3 - Общий вид маркировочной таблички
В процессе эксплуатации комплекс не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам комплекса обеспечено запираемыми влагозащитными шкафами.
Для работы с комплексом используется метрологически значимое программное обеспечение (далее - ПО) «АСО», устанавливаемое на локальном персональном компьютере для измерений, обработки и хранения результатов измерений.
Уровень защиты ПО - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АСО |
| Номер версии (идентификационный номер ПО) | v02.01 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон измерений периода гармонических колебаний электрического напряжения с амплитудой от 3 до 40 мВ для ИК напряжения грунта, силы, линейных деформаций, линейных перемещений, температуры и давления, мкс | от 400 до 2500 |
| Пределы допускаемой относительной погрешности измерений периода гармонических колебаний электрического напряжения для ИК напряжения грунта, силы, линейных деформаций, линейных перемещений, температуры и давления, % | ±0,1 |
| Диапазон измерений электрического сопротивления постоянного тока для ИК температурной компенсации, Ом | от 0 до 300 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянного тока для ИК температурной компенсации, Ом | ±2 |
| Диапазон измерений углов наклона для ИК угла наклона, угловые секунды | ±3600 |
| Пределы допускаемой основной приведённой к полному диапазону измерений погрешности измерений угла наклона для ИК угла наклона, % | ±1,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания автоматизированного рабочего места (АРМ) - напряжение переменного тока, В - частота переменного тока, Г ц | 220-Il 50±1 |
| Условия эксплуатации АРМ - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Габаритные размеры (ДхШхВ), мм, не более - шкаф среднего уровня системы - АРМ | 500x500x210 500x400x200 |
| Масса, кг, не более - шкаф среднего уровня системы - АРМ | 10,0 15,0 |
наносится методом печати на маркировочную табличку, расположенную на корпусе автоматизированного рабочего места и на титульный лист руководства по эксплуатации методом печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технических средств мониторинга гидротехнических сооружений Красногорской Малой ГЭС-1 | - | 1 шт. |
| Программное обеспечение «АСО» | - | 1 шт. |
| Руководство по эксплуатации | 1215-47-КМГЭС-1 -ЭД.РЭ | 1 экз. |
| Формуляр | 1215 -47-КМГЭС-1 -ЭД. ФО | 1 экз. |
изложены в разделе 4 «Программное обеспечение системы измерительной в составе Комплекса программно-технических средств мониторинга гидротехнических сооружений Красногорской Малой ГЭС-1». Руководство по эксплуатации. 1215-47-КМГЭС-1-ЭД.РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
1215-47-КМГЭС-1-ТУ Комплекс программно-технических средств мониторинга гидротехнических сооружений Красногорской Малой ГЭС-1. Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
