Устройства сбора и передачи данных ПУЛЬС, 90166-23

Назначение

Устройства сбора и передачи данных ПУЛЬС (далее - УСПД) предназначены для измерений и синхронизации текущего времени, ведения архивов полученных измеренных значений энергии, мощности, коммерческого и технического многотарифного учета энергоресурсов, а также для сбора, обработки, хранения и передачи данных между приборами учета (далее - счетчиками) и информационными системами.

Описание

Принцип действия УСПД основан на периодическом и спорадическом обмене данными и командами, включая команды синхронизации времени, в цифровом виде между подключенными к УСПД счетчиками, другими устройствами промышленной автоматизации и вышестоящими устройствами и системами верхнего уровня управления, а также в накоплении и хранении принятых данных.

Конструктивно УСПД выполнены в пластиковом корпусе черного цвета, предназначенном для крепления на DIN-рейку, внутри которого расположены следующие функциональные узлы: микроконтроллер, узел интерфейсов связи, внутренние часы, основной канал связи Ethernet, резервный канал связи GSM-модем, блок питания УСПД, блок питания интерфейсов.

Микроконтроллер осуществляет сбор данных и управление по основному каналу связи Ethernet и резервному каналу связи GSM-модем. Узел интерфейсов связи предоставляет возможность управления и обмена данными с внешними устройствами по локальным последовательным интерфейсам связи CAN, RS-485. Встроенный блок питания обеспечивает работу УСПД от сети постоянного тока. Блок питания интерфейсов предназначен для питания блоков интерфейсов счетчиков. Внутренние часы служат для фиксации показаний счетчиков, а также регистрации событий с привязкой ко времени. Интерфейсы связи Ethernet и GSM-модем осуществляют связь с удаленными объектами и серверами.

УСПД выпускаются в модификациях ПУЛЬС-01, ПУЛЬС-02, ПУЛЬС-03, ПУЛЬС-04, отличающихся наличием различных интерфейсов связи, а также их количеством. Отличительные особенности УСПД различных модификаций приведены в таблице 1.

Таблица 1 - Особенности УСПД различных модификаций

Заводской номер наносится на маркировочную наклейку УСПД, расположенную на лицевой стороне корпуса, любым технологическим способом в виде цифрового кода.

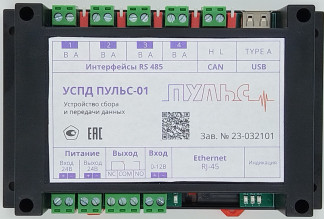

Общий вид УСПД с указанием места нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.

Место нанесения знака утверждения типа

■И

В А

таг

В А

«в

В А

таг

В А

TYPE А

Место нанесения заводского номера

Интерфейсы RS 485

CAN

USB

УСПД ПУЛЬС-01

Устройство сбора                                          «у

и передачи данных

Зав. № 23-032101

Питание

Выход

Вход

0-12В

Вход I Выход |---X —|

24В    24В I . 1,1-1 " —

ПН I ПИ |nc|com|nq| пи

Ethernet

RJ-45

Индикация

Рисунок 1 - Общий вид УСПД с указанием места нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) УСПД представлено встроенным ПО, которое состоит из метрологически значимой и метрологически незначимой частей.

Метрологически значимая часть встроенного ПО осуществляет выполнение измерительных и системных функций УСПД.

Метрологически незначимая часть встроенного ПО используется для конфигурирования УСПД, а также просмотра текущих данных, получаемых и обрабатываемых УСПД. Конструкция УСПД исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Метрологические характеристики УСПД нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного ПО УСПД представлены в таблице 2.

Таблица 2 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Настройка прибора» руководства по эксплуатации

РЭ 26.20.13-008-61604290-2023.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.20.13-008-61604290-2023 «Устройства сбора и передачи данных ПУЛЬС.

Технические условия».
