Машины координатно-измерительные Мастер, 90169-23

Назначение

Машины координатно-измерительные Мастер (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.

Описание

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками TP20, TP200, SP25, SP80.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.

К средствам измерений данного типа относятся машины координатно-измерительные Мастер модификаций Эксперт, Лайт, Гранд, Р, которые отличаются погрешностью, диапазонами измерений и конфигурациями контактных датчиков.

КИМ Мастер модификации Эксперт изготавливаются в 19 типоразмерах: 6.8.6, 8.12.7, 8.15.7, 10.12.8, 10.15.8, 10.22.8, 10.25.8, 10.30.8, 12.15.10, 12.22.10, 12.25.10, 12.30.10, 15.22.10, 15.25.10, 15.30.10, 18.22.10, 18.25.10, 18.30.10, 18.40.10 и могут быть оснащены контактными датчиками TP20, TP200, SP25 и SP80. КИМ модификации Эксперт могут быть изготовлены в исполнении со стандартной точностью (А) и повышенной точностью измерений (Б).

КИМ Мастер модификации Лайт изготавливаются в 5 типоразмерах: 5.6.4, 6.8.6, 8.10.6, 8.12.6, 8.15.6 и могут быть оснащены контактными датчиками TP20, TP200, SP25 и SP80. КИМ модификации Лайт могут быть изготовлены в исполнении со стандартной точностью (А), повышенной точностью (Б) и высокой точностью измерений (В).

КИМ Мастер модификации Гранд изготавливаются в 15 типоразмерах: 15.20.12, 15.25.12, 15.30.12, 15.20.15, 15.25.15, 15.30.15, 18.25.12, 18.30.12, 18.25.15, 18.30.15, 20.25.12, 20.30.12, 20.25.15, 20.30.15, 20.40.15 и могут быть оснащены контактными датчиками TP20, TP200, SP25 и SP80. КИМ модификации Гранд могут быть изготовлены в исполнении со стандартной точностью (А), повышенной точностью (Б) и высокой точностью измерений (В).

КИМ Мастер модификации Р изготавливаются в 4 типоразмерах: 5.6.4, 7.8.5, 7.10.5, 7.15.5 и могут быть оснащены контактными датчиками TP20 и TP200. КИМ модификации Р могут быть изготовлены в исполнении со стандартной точностью измерений (А).

Структура условного обозначения КИМ: A xxx Y,

где A - обозначение модификации КИМ (Эксперт, Лайт, Гранд, Р);

xxx - типоразмер КИМ;

Y - обозначение исполнения КИМ (А, Б, В).

Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер КИМ в числовом или буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид КИМ и место нанесения маркировочной наклейки представлены на рисунках 1 - 4.

Общий вид маркировочной наклейки и место нанесения знака утверждения типа средства измерений представлены на рисунке 5.

Место расположения маркировочной наклейки

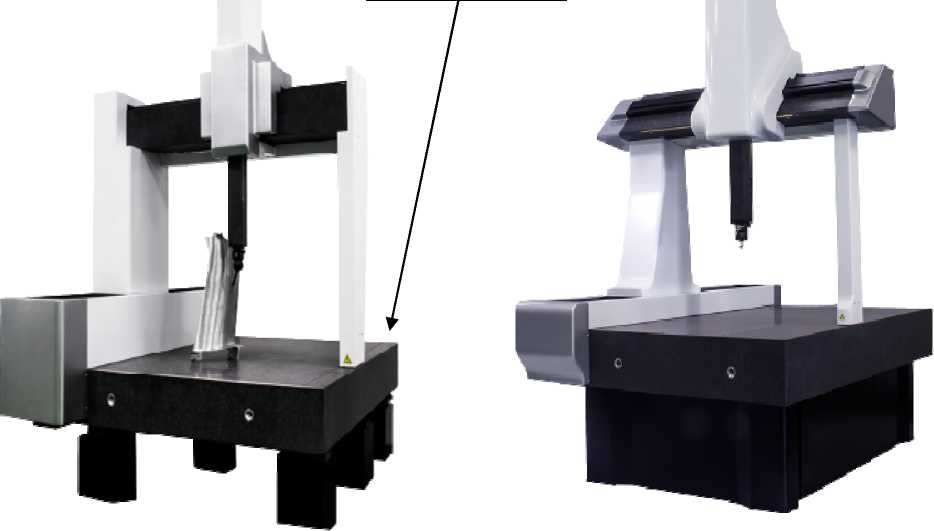

Рисунок 1 - Общий вид машин координатно- Рисунок 2 - Общий вид машин координатноизмерительных Мастер модификации измерительных Мастер модификации Лайт

Эксперт

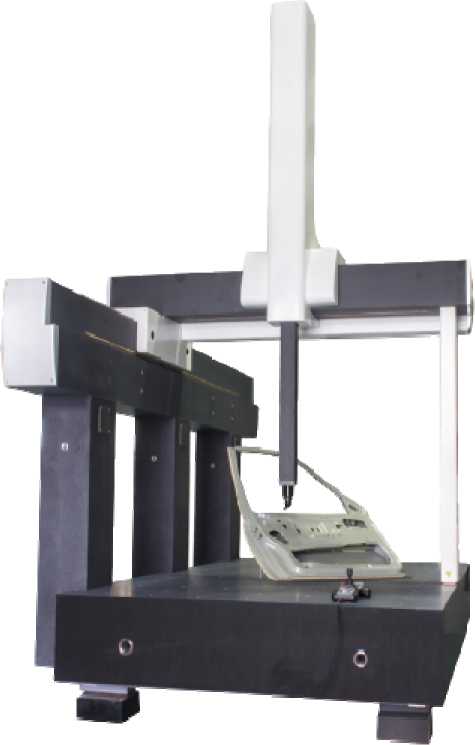

Рисунок 3 - Общий вид машин координатноизмерительных Мастер модификации Гранд

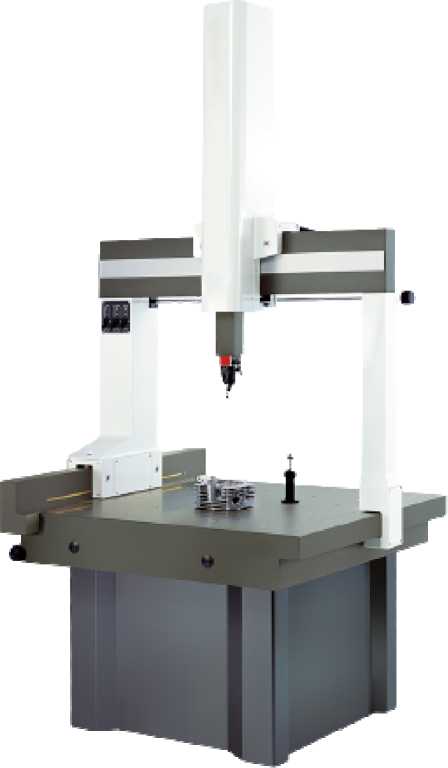

Рисунок 4 - Общий вид машин координатноизмерительных Мастер модификации Р

Место расположения заводского номера

Место нанесения знака утверждения типа

Машина координатно-измерительная Мастер

Модификация: Лайт 6.8.6 В

Дата выпуска: 12.2022

Вес: 1300 кг

Макс, загрузка: 800 (кг)

Габаритные размеры (ДхШхВ): 1740 х 1420x2760 (мм)

С/н: Л 86620221126
