Машины координатные измерительные MEZORIX, 90170-23

Машины координатные измерительные MEZORIX (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Карточка СИ
Номер в госреестре 90170-23
Наименование СИ Машины координатные измерительные
Обозначение типа СИ MEZORIX
Изготовитель Shenzhen Lihe Precision Equipment Technology Co., Ltd, КНР
Год регистрации 2023
Срок свидетельства 10.10.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Машины координатные измерительные MEZORIX (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.

Описание

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками TP20, CZ20, SP25M.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.

К средствам измерений данного типа относятся машины координатные измерительные MEZORIX модификаций ATLAS C Basic, ATLAS S Basic, ATLAS SF, которые отличаются погрешностью, диапазонами измерений и конфигурациями контактных датчиков.

Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер КИМ в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе сзади.

Нанесение знака поверки на средство измерений не предусмотрено.

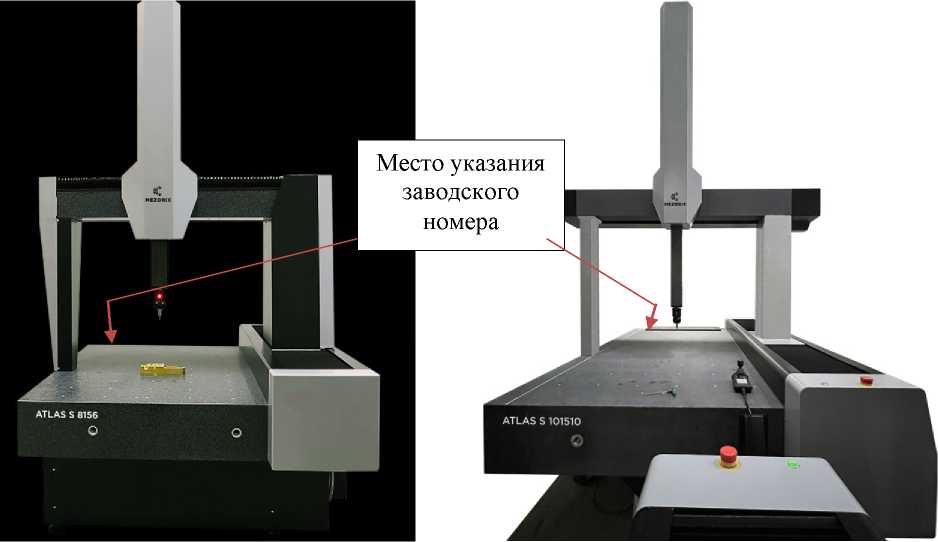

Общий вид КИМ представлен на рисунках 1 - 3.

Общий вид маркировочной таблички представлен на рисунке 4.

Место указания заводского номера

Рисунок 1 - Общий вид машин координатных Рисунок 2 - Общий вид машин координатных измерительных MEZORIX модификации измерительных MEZORIX модификации

ATLAS C Basic                          ATLAS SF

Место указания заводского номера

а)

ATLAS S 101510

б)

в)

Рисунок 3 - Общий вид машин координатных измерительных MEZORIX модификации

ATLAS S Basic

Рисунок 4 - Общий вид маркировочной таблички

Программное обеспечение

Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «Rational DMIS», «PolyWorks Inspector», «Aberlink 3D», «SuperDMIS», «Geomera 3D», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Rational DMIS

PolyWorks Inspector

Aberlink 3D

SuperDMIS

Geomera 3D

Номер             версии

(идентификационный номер

ПО)

не ниже

2022.1

не ниже

2022 IR8.1

не ниже

4.20.4

не ниже

1.0

не ниже

1.0

Цифровой идентификатор

ПО

-

-

-

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Модифи кация

Типоразмер

Диапазон измерений, мм

Контактный датчик

TP20 / CZ20

SP25M

По оси X

По оси Y

По оси Z

Пределы допускаемой абсолютной объемной погрешности MPEe, мкм

Пределы допускаемой абсолютной погрешности измерительной головки МРЕр, мкм

Пределы допускаемой абсолютной объемной погрешности MPEe, мкм

Пределы допускаемой абсолютной погрешности измерительной головки МРЕр, мкм

ATLAS C Basic

686

от 0 до 600

от 0 до 800

от 0 до 600

±(2,0+L/300)

±2,4

-

-

6106

от 0 до 600

от 0 до 1000

от 0 до 600

±(2,0+L/300)

±2,4

-

-

6126

от 0 до 600

от 0 до 1200

от 0 до 600

±(2,0+L/300)

±2,4

-

-

6156

от 0 до 600

от 0 до 1500

от 0 до 600

±(2,0+L/300)

±2,4

-

-

8106

от 0 до 800

от 0 до 1000

от 0 до 600

±(2,2+L/300)

±3,0

-

-

8126

от 0 до 800

от 0 до 1200

от 0 до 600

±(2,2+L/300)

±3,0

-

-

8156

от 0 до 800

от 0 до 1500

от 0 до 600

±(2,2+L/300)

±3,0

-

-

8206

от 0 до 800

от 0 до 2000

от 0 до 600

±(2,2+L/300)

±3,0

-

-

ATLAS S Basic

565

от 0 до 500

от 0 до 600

от 0 до 500

±(1,6+L/300)

±1,8

±(0,9+L/300)

±1,0

686

от 0 до 600

от 0 до 800

от 0 до 600

±(1,7+L/300)

±1,9

±(1,0+L/300)

±1,2

6106

от 0 до 600

от 0 до 1000

от 0 до 600

±(1,7+L/300)

±1,9

±(1,0+L/300)

±1,2

6126

от 0 до 600

от 0 до 1200

от 0 до 600

±(1,7+L/300)

±1,9

±(1,0+L/300)

±1,2

6156

от 0 до 600

от 0 до 1500

от 0 до 600

±(1,7+L/300)

±1,9

±(1,0+L/300)

±1,2

8106

от 0 до 800

от 0 до 1000

от 0 до 600

±(1,8+L/300)

±2,0

±(1,2+L/300)

±1,4

8126

от 0 до 800

от 0 до 1200

от 0 до 600

±(1,8+L/300)

±2,0

±(1,2+L/300)

±1,4

8156

от 0 до 800

от 0 до 1500

от 0 до 600

±(1,8+L/300)

±2,0

±(1,2+L/300)

±1,4

8206

от 0 до 800

от 0 до 2000

от 0 до 600

±(1,8+L/300)

±2,0

±(1,2+L/300)

±1,4

10128

от 0 до 1000

от 0 до 1200

от 0 до 800

±(2,0+L/300)

±2,2

±(1,5+L/300)

±1,7

10158

от 0 до 1000

от 0 до 1500

от 0 до 800

±(2,0+L/300)

±2,2

±(1,5+L/300)

±1,7

10208

от 0 до 1000

от 0 до 2000

от 0 до 800

±(2,0+L/300)

±2,2

±(1,5+L/300)

±1,7

Продолжение таблицы 2

Модифи кация

Типоразмер

Диапазон измерений, мм

Контактный датчик

TP20 / CZ20

SP25M

По оси X

По оси Y

По оси Z

Пределы допускаемой абсолютной объемной погрешности MPEe, мкм

Пределы допускаемой абсолютной погрешности измерительной головки МРЕр, мкм

Пределы допускаемой абсолютной объемной погрешности MPEe, мкм

Пределы допускаемой абсолютной погрешности измерительной головки МРЕр, мкм

ATLAS S Basic

10258

от 0 до 1000

от 0 до 2500

от 0 до 800

±(2,0+L/300)

±2,2

±(1,5+L/300)

±1,7

101210

от 0 до 1000

от 0 до 1200

от 0 до 1000

±(2,3+L/300)

±2,5

±(2,0+L/300)

±2,2

101510

от 0 до 1000

от 0 до 1500

от 0 до 1000

±(2,3+L/300)

±2,5

±(2,0+L/300)

±2,2

102010

от 0 до 1000

от 0 до 2000

от 0 до 1000

±(2,3+L/300)

±2,5

±(2,0+L/300)

±2,2

102510

от 0 до 1000

от 0 до 2500

от 0 до 1000

±(2,3+L/300)

±2,5

±(2,0+L/300)

±2,2

121510

от 0 до 1200

от 0 до 1500

от 0 до 1000

±(2,5+L/300)

±2,7

±(2,0+L/300)

±2,4

122010

от 0 до 1200

от 0 до 2000

от 0 до 1000

±(2,5+L/300)

±2,7

±(2,0+L/300)

±2,4

122510

от 0 до 1200

от 0 до 2500

от 0 до 1000

±(2,5+L/300)

±2,7

±(2,0+L/300)

±2,4

123010

от 0 до 1200

от 0 до 3000

от 0 до 1000

±(2,5+L/300)

±2,7

±(2,0+L/300)

±2,4

152010

от 0 до 1500

от 0 до 2000

от 0 до 1000

±(3,5+L/300)

±3,7

±(2,5+L/300)

±2,7

152510

от 0 до 1500

от 0 до 2500

от 0 до 1000

±(3,5+L/300)

±3,7

±(2,5+L/300)

±2,7

153010

от 0 до 1500

от 0 до 3000

от 0 до 1000

±(3,5+L/300)

±3,7

±(2,5+L/300)

±2,7

154010

от 0 до 1500

от 0 до 4000

от 0 до 1000

±(3,5+L/300)

±3,7

±(2,5+L/300)

±2,7

152012

от 0 до 1500

от 0 до 2000

от 0 до 1200

±(4,0+L/300)

±4,2

±(3,0+L/300)

±3,2

152512

от 0 до 1500

от 0 до 2500

от 0 до 1200

±(4,0+L/300)

±4,2

±(3,0+L/300)

±3,2

153012

от 0 до 1500

от 0 до 3000

от 0 до 1200

±(4,0+L/300)

±4,2

±(3,0+L/300)

±3,2

154012

от 0 до 1500

от 0 до 4000

от 0 до 1200

±(4,0+L/300)

±4,2

±(3,0+L/300)

±3,2

ATLAS SF

454

от 0 до 400

от 0 до 500

от 0 до 320

±(3,5+L/300)

±4,0

-

-

565

от 0 до 500

от 0 до 600

от 0 до 450

±(4,5+L/300)

±5,0

-

-

Примечание - L - измеряемая длина в мм

Таблица 3 - Основные технические характеристики

Модификация

Типоразмер

Г абаритные размеры, мм

Масса, кг

Максимальная масса измеряемой детали, кг

Длина

Ширина

Высота

ATLAS С

Basic

686

1250

1500

2750

1800

800

6106

1250

1700

2750

1900

800

6126

1250

1900

2750

2000

1000

6156

1250

2200

2750

2100

1000

8106

1450

1700

2750

2000

1000

8126

1450

1900

2750

2100

1000

8156

1450

2200

2750

2200

1200

8206

1450

2700

2750

2400

1200

ATLAS S

Basic

565

1420

1390

2782

2600

500

686

1520

1590

2982

3000

800

6106

1520

1790

2982

3100

800

6126

1520

1990

2982

3200

1000

6156

1520

2290

2982

3300

1000

8106

1720

1790

2982

3200

1000

8126

1720

1990

2982

3300

1000

8156

1720

2290

2982

3400

1200

8206

1720

2790

2982

3600

1200

10128

1920

2200

3200

3400

1200

10158

1920

2500

3200

3500

1200

10208

1920

3000

3200

3700

1500

10258

1920

3500

3200

3900

1500

101210

1920

2200

3600

3500

1200

101510

1920

2500

3600

3600

1200

102010

1920

3000

3600

3800

1500

102510

1920

3500

3600

4000

1500

121510

2120

2500

3600

3700

1500

122010

2120

3000

3600

3900

1500

Продолжение таблицы 3

Модификация

Типоразмер

Г абаритные размеры, мм

Масса, кг

Максимальная масса измеряемой детали, кг

Длина

Ширина

Высота

ATLAS S

Basic

122510

2120

3500

3600

4100

1500

123010

2120

4000

3600

4300

1500

152010

2420

3000

3600

4000

1500

152510

2420

3500

3600

4200

1500

153010

2420

4000

3600

4400

2000

154010

2420

5000

3600

4800

2000

152012

2420

3000

4000

4100

1500

152512

2420

3500

4000

4300

1500

153012

2420

4000

4000

4500

2000

154012

2420

5000

4000

4900

2000

ATLAS SF

454

1000

1240

2100

710

200

565

1100

1340

2340

900

200

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

ATLAS C Basic

ATLAS S Basic

ATLAS SF

Условия эксплуатации:

- температура окружающего воздуха, °С - относительная влажность воздуха

от +18 до +22 от 25 до 75

от +18 до +22 от 25 до 75

от +15 до +30 от 25 до 75

Допускаемое изменение температуры, °С, не более, в течении:

- 1 ч

- 24 ч

1 2

1 2

1 2

Градиент температуры по объему, °С на метр, не более

1

1

1

Напряжение питания переменного тока, В

220±22

220±22

220±22

Частота переменного тока, Г ц

50/60

50/60

50/60

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина координатная измерительная

MEZORIX

1 шт.

Персональный компьютер

-

1 шт.

Программное обеспечение на электронном носителе

-

1 шт.

Руководство по эксплуатации

КИМ.401233.001РЭ

1 экз.

Руководство пользователя программным обеспечением

-

1 экз.

Сведения о методах измерений

приведены в разделе 2.4.1 «Порядок действия обслуживающего персонала при выполнении задач применения изделия» «Машины координатные измерительные MEZORIX модификаций ATLAS C Basic, ATLAS S Basic, ATLAS SF. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

«Стандарт предприятия. Машины координатные измерительные MEZORIX», Shenzhen Lihe Precision Equipment Technology Co., Ltd, КНР.

Зарегистрировано поверок 20
Поверителей 1
Актуальность данных 27.11.2024
Номер в ГРСИ РФ:
90170-23
Производитель / заявитель:
Shenzhen Lihe Precision Equipment Technology Co., Ltd, КНР
Год регистрации:
2023
Cрок действия реестра:
10.10.2028
Похожие СИ
93867-24
93867-24
2024
CEYEAR TECHNOLOGIES CO., LTD, Китай
Срок действия реестра: 21.11.2029
93882-24
93882-24
2024
Акционерное общество "Особое конструкторское бюро "Салют" (АО "ОКБ "Салют"), г. Новосибирск
Срок действия реестра: 21.11.2029
93883-24
93883-24
2024
Dalian North Instrument Transformer Group Co., Ltd, Китай
Срок действия реестра: 22.11.2029
93884-24
93884-24
2024
Dalian North Instrument Transformer Group Co., Ltd, Китай
Срок действия реестра: 22.11.2029
93885-24
93885-24
2024
Dalian North Instrument Transformer Group Co., Ltd, Китай
Срок действия реестра: 22.11.2029
93886-24
93886-24
2024
Dalian North Instrument Transformer Group Co., Ltd, Китай
Срок действия реестра: 22.11.2029
93888-24
93888-24
2024
"IТЕСН ELECTRONIC Со., Ltd", Китай
Срок действия реестра: 22.11.2029
93889-24
93889-24
2024
"Ceyear Technologies Co., Ltd", Китай
Срок действия реестра: 22.11.2029
93890-24
93890-24
2024
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ"), г. Москва
Срок действия реестра: 22.11.2029
93891-24
93891-24
2024
"Double King Industrial Holdings Co., Limited", Китай
Срок действия реестра: 22.11.2029
