| Номер в госреестре | 90171-23 |
| Наименование СИ | Расходомеры-счетчики ультразвуковые |
| Обозначение типа СИ | ВИРС-У |
| Изготовитель | Общество с ограниченной ответственностью "ВОГЕЗЭНЕРГО" (ООО "ВОГЕЗЭНЕРГО"), Республика Беларусь |
| Год регистрации | 2023 |
| Срок свидетельства | 26.12.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики ультразвуковые ВИРС-У (далее - расходомеры-счетчики) предназначены для измерения, индицирования и преобразования объемного расхода (объема) жидкости, протекающей в трубопроводе, в унифицированные импульсные и токовые выходные электрические сигналы.
Область применения - технический и коммерческий учет жидкостей во всех отраслях промышленности и коммунально-бытового хозяйства, в составе теплосчетчиков и счетчиков воды .
Принцип работы расходомеров-счетчиков основан на измерении времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению потока жидкости и против него. Этот временной интервал в электронном блоке расходомера-счетчика обрабатывается и преобразуется в выходные частотный, импульсный и(или) токовый выходные сигналы.
Расходомеры-счетчики могут использоваться при измерении объемного расхода (объема) горячей и холодной воды, теплоносителя, акустически прозрачных сточных вод с содержанием примесей (далее - жидкости), технологических жидкостей, не вызывающих коррозию частей счетчиков.
Расходомеры-счетчики в зависимости от соответствия диапазона измерения расхода ГОСТ ISO 4064-1-2017 и(или) ГОСТ EN 1434-1-2018, диапазона измерения расхода жидкости, максимальной температуры и максимального давления жидкости делятся на серии.
Расходомеры-счетчики в зависимости от формы измерительного участка выпускают в трех исполнениях:
исполнение С - измерительный участок в форме грубы с сужением:
исполнение 11 - измерительный участок в форме прямой трубы;
исполнение К - измерительный участок крестообразной формы.
Соответствие исполнений сериям расходомеров-счетчиков приведены в таблице 1.
В своей конструкции расходомеры-счетчики могуг иметь фланцевые или резьбовые соединения, с помощью которых расходомеры-счетчики монтируют в трубопровод. Соответствие соединений исполнениям расходомеров-счетчиков приведены в табли-
Условные обозначения серин расходомеров-счетчиков приведены на рисунке 1 х X X X
Давление измеряемой жидкости, МПа: О не более 2,5;
1 нс более 6,3;
Максимальная температура измеряемой жидкости, °C:
О не более 150;
1 не более 50;
Оi ношение расходов QvQi (qyq,):
1 160;
2 100;
3 80 для серии 13ХХ и 50 для серии 23ХХ;
5 20 для серии I5XX и 10 для серии 25ХХ;
Диапазон измерения расхода:
1 соответ вуст ГОСТ ISO 4064-1-2017;
2 cootbcici вуст ГОСТ 1 IN 1434-1-2018;
3 coojBcicinyci ГОСТ ISO4064-1-2017 и ГОСТ HN 1434-1-2018.
Рисунок I Условные обозначения серий расходомеров-счетчиков
В расходомерах-счетчиках применяется встроенное программное обеспечение (далее НО). Защита оз несанкционированного изменения и проверка целостности ПО реализованы с помощью расчета и вывода па ЖКН или жран компьютера контрольной суммы CRC-16 и сравнением се с номинальным шачсписм.

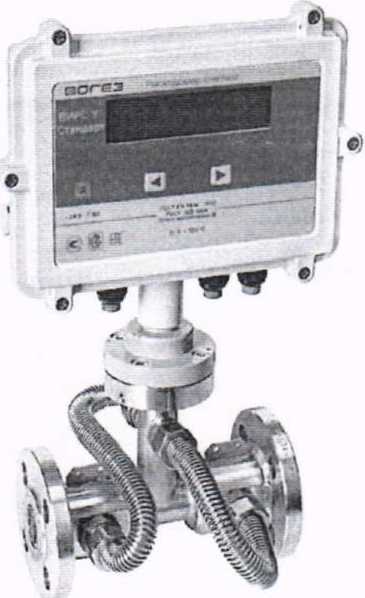

Фонирафин общего вида средств измерений представлены в приложении Г
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Директор
И.В. Мазынский
Технические характеристики расходомеров-счетчиков в зависимости от серии, пред ставлены в таблице 1.
Таблица I
| Серия | ЭИНЭШ'ОН | Отношение расходов Q.TQi | 11апряженис питания ПОСТОЯННО! О тока, В | Максимальная температура измеряемой жидкости, °C | Максимальное давление измеряемой жидкости. Ml la | |||||
| — | (Чр/ф) | 24 1 5 | 3.6 | 50 | 150 | 1.6 | 2.5 | 4.0 | 6.3 | |
| 1 101 | с | 160 | Т | — | + | -г | Г | г | г | |
| 1300 | К. 11, с | 80 | 1 | 1 | - | । | 4 | ♦ | ||
| 1510 | 11 | 20 | i | - | - | » | * | - | - | |
| 2201 | с | 100 | 4- | - | - | 1 | t | -1- | 1 | |
| 2300 | К. 11, с | 50 | 1 | t- | - | 1 | 1 | I | ||
| 2510 | 11 | 10 | 1 | - | 1- | f | ||||
| 3201 | 11. с | 100 | 4 - | - | 1 | i | ||||
Qi значение минимально! о расхода ио ГОСТ ISO 4064-1. м' ч:
Qi значение постоянного расхода по ГОСТ ISO 4064-1. м ' ч;
q. - значение минимального расхода но ГОСТ I'N 1434-1, м'.ч;
qF значение постоянного расхода но ГОСТ FN 1434-1. м' ч
Обязательные метрологические требования: представлены в таблицах 2 5
Габлица2
| Серия (исполнение) | Диапазон измерения з< расхода, м /ч |
| 1 | |
| Q3<Q<Q> | |
| 1 IX.X (С) | Q!<Q<Q2 |
| 13ХХ (К,Г1,С) | q2<q<q4 |
| 32ХХ (Н.С) | Q i < Q < Q? |
| 22ХХ (С) | ■ - ■ - ...... i ч । < ч < 4s |
| 23ХХ (К.И,С) | q । < ч < 4i |
| Доп ус кас мая iiorpc i П н ост ь | 1 !рнмечание |
| Вид 1Iредея ы. % | |
| 3 4 | 5 |
| tl (для I < 30) | |
| для датчика | | |
| ±2 (для 1 > 30) | |
| --- им»--- ---— 1 | потока кл.1 |
| ±3 | |
| *2 (для 1 < 30) | |
| +3 (для i > 30) | |
| для да »чика | |
| потока кл.2 | |
| +5 | |
| ±2 | для датчика |
| ±(2 < 0,02 qp/q), | —1 : hoi ока кд.2 |
| по нс более ±5 | |
| ±1 |
32ХХ (II.С)
23ХХ (II.С)
Директор
И.В. Мазынский
ЖйС»\.щя датчика i\oгокаХ 1.1
ЕРГО»
ГОСТ EN 1434-1-2018 ГОСТ ISO 4064-1-2017
25ХХ (II)
Qi
Q:
Q:
| 7 | 3 | 4 |
| СУ СУ сг СУ Э VI V V VI VI СУ СУ ст СУ ст V VI VI V! VI О' СУ °" О 3 | Относительная | •0.5 d.O ±0.5 ±0,5 |
| s о 1Л 1Л -О С л л £ о ' Z3 1________ | г 11риведенпая i__; | ±0,5 |
ТУ BY 101 I3822O.O17-2OI6
значение минимального расхода но ГОСТ ISO 4064-1-2017, м' ч;
значение переходного расхода но ГОС'Г ISO 4064-1-2017, м' ч;
значение максимального расхода но ГОСТ ISO 4064-1-2017, м ч;
О,, промежуточное значение расхода, м
Q q« q> q> ч»
Чр q i
значение действительного расхода по ГОС Г ISO 4064-1-2017, м ч; значение переходного расхода, м3/ч:
значение минимального расхода по ГОС'!' kN 1434-1-2018, м ' ч;
значение максимального расхода по ГОС Т EN 1434-1-2018, м’ ч; промежуточное значение расхода, м '/ч;
з, значение постоянного расхода, м ч;
значение действительное расхода но ГОС ! I-N 1434-1-2018. м ' ч: гемнература измеряемой жидкости, °C.
Диапазоны измерения расхода представлены в таблицах 3, 4 и 5.
Директор
И.В. Мазынский
Таблица 3
| Исполнение | Фланцевые соединения (DN по ГОСТ 28338-89) | Резьбовые соединения | Расход но ГОС Т ISO 4064-1-2017, м’/ч | |||||
| Минимальный Qi | Переходный Q2 | Промежуточный Qn | Постоянный Qt | Максимальный Qi | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Серия 1 1 XX | ||||||||
| 15 | G% В | 0.015625 | 0.025 | 1,75 | 2.5 | 3,125 | ||
| 20 | G1 В | 0,025000 | 0.040 | 2,80 | 4.0 | 5,000 | ||
| 25 | G1 % В | 0.039375 | 0,063 | 4.41 | 6.3 | 7.875 | ||
| 32 | GI'A В | 0.062500 | 0.100 | 7.00 | 10.0 | 12.500 | ||
| С | 40 | G2 В | 0.100000 | 0.160 | 1 1,20 | 16.0 | 20.000 | |
| 50 | 0,156250 | 0,250 | 17.50 | 25,0 | 31,250 | |||
| 65 | - | 0.250000 | 0.400 | 28.00 | 40.0 | 50,000 | ||
| 80 | - | 0.393750 | 0,630 | 44,10 | 63.0 | 78.750 | ||
| 100 | - | 0,625000 | 1,000 | 70,00 | 100.0 | 125.000 | ||
| Серия | ЗХХ | |||||||
| V" | 50/1 | - | 0,080 | 0,13 | 4,4 | 6.3 | 8.0 | |
| 1\ | 50 2 | 0.125 | 0.20 | 7.0 | 10 | 12.5 | ||
| 15 | G7« В | 0,031 | 0,05 | 1.8 | 2.5 | 3.0 | ||
| 20 | G1 В | 0.050 | 0,08 | 2,8 | 4.0 | 5.0 | ||
| 25 | Gl'/д В | 0.080 | 0.13 | 4,4 | 6,3 | 8.0 | ||
| 32 | Gl'/i В | 0.125 | 0.20 | 7.0 | 10,0 | 12.5 | ||
| С | 40 | G2 В | 0,200 | 0.32 | 1 1.2 | 16.0 | 20.0 | |
| 50 | - | 0.310 | 0.50 | 17.5 | 25.0 | зьз . | ||
| 65 | - | 0,500 | 0.80 | 28,0 | 40,0 | 50.0 | ||
| 80 | 0,800 | 1,30 | 44,1 | 63.0 | 80,0 | |||
| 100 | - | 1,250 | 2,00 | 70,0 | 100.0 | 125.0 | ||
| 40 | 0,50 | 0.80 | 28.8 | 40,0 | 50,0 | |||
| 50 | - | 0,80 | 1.26 | 44.1 | 63.0 | 80.0 | ||
| 65 | 1,25 | 2,00 | 70,0 | 100.0 | 125.0 | |||
| 80 | - | 2,00 | 3,20 | 1 12.0 | 160.0 | 200.0 | ||
| 100 | - | 3.10 | 5.00 | 175.0 | 250.0 | 312.5 | ||
| II | 125 | 5.00 | 8.00 | 280,0 | 400.0 | 500,0 | ||
| 150 | 8.00 | 13,00 | 441.0 | 630,0 | 800.0 | |||
| 200 | - | 12,5 | ^700.0 | 1000.0 | 1250.0 | |||
| 250 | 20.0 А | ®$о,о | 1600.0 | 2000.0 | ||||
| 300 | - | 31.3 /у 50 00 | ЭД).О | 2500,0 | 3125.0 | |||
| И ВЕРМ "" | Директор | 31.3 И«ВОГЕЭЭНЕРГО>Ш () > У У | 2500.0 | 3125.0 | ||||
| *------- | И. В. Мп.чъ | juriaifi .. | ЧК.^О’Р я» и | |||||
II
| 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 400 | - | 50,0 | 80.00 | 2800.0 | 4000,0 | 5000.0 |
| 450 | - | 50,0 | 80,00 | 2800,0 | 4000,0 | 5000.0 |
| 500 | 80,0 | 126,00 | 4410,0 | 6300.0 | 8000.0 | |
| 600 | - | 125,0 | 200.00 | 7000.0 | 10000.0 | 12500.0 |
| 700 | - | 125,0 | 200,00 | 7000.0 | 10000.0 | 12500.0 |
| 800 | - | 200,0 | 320,00 | 11200.0 | 16000,0 | 20000.0 |
| 900 | - | 200,0 | 320.00 | 1 1200,0 | 16000,0 | 20000,0 |
| 1000 | - | 312,5 | 500.00 | 17500,0 | 25000,0 | 31250.0 |
| 1200 | - | 500,0 | 800.00 | 28000.0 | 40000,0 | 50000,0 |
| 1400 | - | 500,0 | 800.00 | 28000,0 | 40000.0 | 50000.0 |
| 1600 | - | 800,0 | 1260.00 | 44100.0 | бзооо.о | 80000.0 |
| 1800 | 800,0 | 1260,00 | 44100.0 | 63000,0 | 80000.0 | |
| 2000 | 1250,0 | 2000,00 | 70000,0 | 100000,0 | 125000.0 | |
| Серия 15ХХ | ||||||
| 40 | 2,0 | 3,2 | 28,8 | 40,0 | 50.0 | |
| 50 | - | 3,2 | 5.0 | 44,1 | 63.0 | 80.0 |
| 65 | - | 5,0 | 8,0 | 70.0 | 100,0 | 125.0 |
| 80 | - | 8,0 | 13,0 | 1 12.0 | 160,0 | 200,0 |
| 100 | - | 12,5 | 20,0 | 175,0 | 250,0 | 312.5 |
| 125 | - | 20,0 | 32,0 | 280,0 | 400.0 | 500.0 |
| 150 | - | 31,5 | 50,4 | 441.0 | 630,0 | 800.0 |
| 200 | - | 50.0 | 80.0 | 700.0 | 1000.0 | 1250,0 |
| 250 | - | 80,0 | 128.0 | 1120,0 | 1600.0 | 2000.0 |
| 300 | - | 125,0 | 200.0 | 1750,0 | 2500,0 | 3 125.0 |
| 350 | - | 125,0 | 200,0 | 1750,0 | 2500.0 | 3125.0 |
| 400 | 200,0 | 320,0 | 2800,0 | 4000.0 | 5000.0 | |
| 450 | 200.0 | 320,0 | 2800.0 | 4000,0 | 5000,0 | |
| 500 | 315.0 | 504,0 | 4410.0 | 6300.0 | 8000.0 | |
| 600 | - | 500.0 | 800.0 | 7000,0 | 10000,0 | 12500,0 |
| 700 | 500.0 | 800.0 | 7000.0 | 10000.0 | I25OO.O | |
| 800 | - | 800,0 | 1280,0 | 1 1 200.0 | 16000.0 | 20000.0 |
| 900 | - | 800,0 | 1280,0 | 1 1200.0 | 16000.0 | 20000.0 |
| 1 000 | - | 1250.0 | 2000.0 | 1 7500.0 | 25000.0 | 31250,0 |
| 1200 | - | 2000.0 | 3200.0 | 28000.0 | 40000.0 | 50000.0 |
| 1400 | - | 2000,0 | 3200,0 | 28000,0 | 40000.0 | 50000,0 |
| 1600 | - | 3150.0 | 5040.0 | 44100.0 | бзооо.о | 80000.0 |
| 1800 | 3150.0 | ^4! 00.0 | 63000.0 | 80000.0 | ||
| 2000 | - | 5000.0 z | f^JOO.O | idoooo.o | 125OOO.O | |
| Л/ ь / С’х И 1*1 | J | |||||
I»
КОПМЯВЕРНА И.В. Мазынский
«ВО’
Г. .М »
Таблица 4
| 1 Исполнение 1 | Фланцевые соединения (DN но ГОСТ 28338-89) ___ | Резьбовые соединения | Расход но ГОСТ EN 1434-1-2018, м’/ч | |||
| Минимальный 4i | Переходный 4i __, | Постоянный qp | Максимальный q> | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Серия 22ХХ | ||||||
| 15 | G% В | 0,016 | - | 1,6 | 3,2 | |
| С | 20 | G1 В | 0,025 | - | 2.5 | 5,0 |
| 25 | G1 % В | 0,040 | - | 4.0 | 8.0 12.6 | |
| 32 | Gl'/iB | 0,063 | - | 6,3 | ||
| 40 | G2 В | 0,100 | - | 10,0 | 20,0 | |
| 50 | - | 0,160 | - | 16,0 | 32.0 | |
| 65 | - | 0,250 | • | 25,0 | 50,0 | |
| 80 | - | 0,400 | - | 40,0 | 80.0 | |
| 100 | - | 0,630 | 63,0 | 126,0 | ||
| Серия 23ХХ | ||||||
| к" | 50/1 | - | 0,080 | 0,32 | 4,0 | 8,0 |
| 1\ | 50/2 | - | 0,130 | 0,50 | 6,3 | 12,5 |
| 15 | G% в | 0,030 | 0,12 | 1,5 | 3.0 | |
| 20 | G1 В | 0,050 | 0,20 | 2,5 | 5.0 | |
| 25 | G1 % В | 0,080 | 0,32 | 4,0 | 8.0 | |
| 32 | G1 '/2 В | 0,130 | 0,50 | 6,3 | 12,5 | |
| с | 40 | G2 В | 0,200 | 0,80 | 10.0 | 20.0 |
| 50 | - | 0,320 | 1,30 | 16,0 | 32,0 | |
| 65 | - | 0,500 | 2,00 | 25,0 | 50,0 | |
| 80 | - | 0,800 | 3.20 | 40.0 | 80,0 | |
| 100 | - | 1,250 | 5,00 | 62.5 | 125,0 | |
| 40 | - | 0,450 | 1,80 | 22,5 | 45.0 | |
| 50 | - | 0,700 | 2,80 | 35,0 | 70,0 | |
| 65 | - | 1,200 | 4.80 | 60,0 | 120,0 | |
| 80 | - | 1,800 | 7.20 | 90.0 | 180,0 | |
| 11 | 100 | - | 2,800 | 11,00 | 140.0 | 280.0 |
| 125 | - | 4,500 | 18,00 | 225,0 | 450,0 | |
| 150 | - | 6,300 | 25,00 | 315.0 | 630,0 | |
| 200 | - | 12,000 | 600,0 | 1200,0 | ||
| 250 | 18.000 А | SS^oo.o | 1800.0 | |||
| 25,000 / | fe-50.0 | 2500.0 | ||||
| даиявЕРНы | Директор 1 7 И. В. Мазынский \ / Лу /■ | |||||
| 2 | 3 | 4 | 5 | 6 | г- | |
| и | 350 | - | 35,000 | 140,00 | 1750,0 | 3500.0 |
| 400 | - | 45,000 | 180,00 | 2250,0 | 4500,0 | |
| 450 | - | 60,000 | 240,00 | 3000,0 | 6000.0 | |
| 500 | 70,000 | 280,00 | 3500,0 | 7000,0 | ||
| 600 | - | 100,000 | 400,00 | 5000,0 | 10000,0 | |
| 700 | - | 140,000 | 560,00 | 7000,0 | 14000,0 | |
| 800 | - | 180,000 | 720,00 | 9000,0 | 18000,0 | |
| 900 | - | 250,000 | 1000.00 | 12500,0 | 25OOO.O | |
| 1 000 | - | 280,000 | 1 120,00 | 14000,0 | 28000,0 | |
| 1200 | - | 400,000 | 1600,00 | 20000,0 | 40000,0 | |
| 1400 | - | 600,000 | 2400,00 | 30000,0 | 60000,0 | |
| 1600 | - | 700,000 | 2800,00 | 35000,0 | 70000.0 | |
| __________ .. | 1800 2000 | - | 900,000 1200,000 | 3600,00 4800,00 | 45000.0 60000,0 | 90000.0 120000,0 |
Серия 25XX
| 40 | - | 1,800 | 18.0 | 45,0 | |
| 50 | - | 2,800 | - | 28,0 | 70,0 |
| 65 | - | 4,800 | - | 48,0 | 120,0 |
| 80 | - | 7,200 | - | 72,0 | 180,0 |
| 100 | - | 11,000 | - | И 2,0 | 280,0 |
| 125 | - | 18,000 | - | 180,0 | 450,0 |
| 150 | - | 25,000 | - | 252,0 | 630,0 |
| 200 | - | 48,000 | - | 480.0 | 1200,0 |
| 250 | - | 72,000 | - | 720,0 .. л - | 1800,0 |
| 300 | - | 100,000 | - | 1000,0 | 2500,0 |
| 350 | • | 140,000 | - | 1400.0 - ■■ | 3500,0 |
| 400 | - | 180,000 | - | 1800,0 | 4500.0 |
| 450 | * | 240.000 | - | 2400,0 | 6000.0 |
| 500 | - | 280.000 | - | 2800.0 | 7000.0 |
| 600 | - | 400,000 | - | 4000.0 | 10000.0 |
| 700 | - | 560,000 | - | 5600,0 | 14000.0 |
| 800 | - | 720,000 | 7200.0 | 18000.0 >- - | |
| 900 | - | 1000,000 | 10000,0 | 25000,0 | |
| 1 000 | - | 1120,000 | - | 11200.0 | 28000,0 |
| 1200 | - | 1600,000 | - | 16000,0 | 40000.0 |

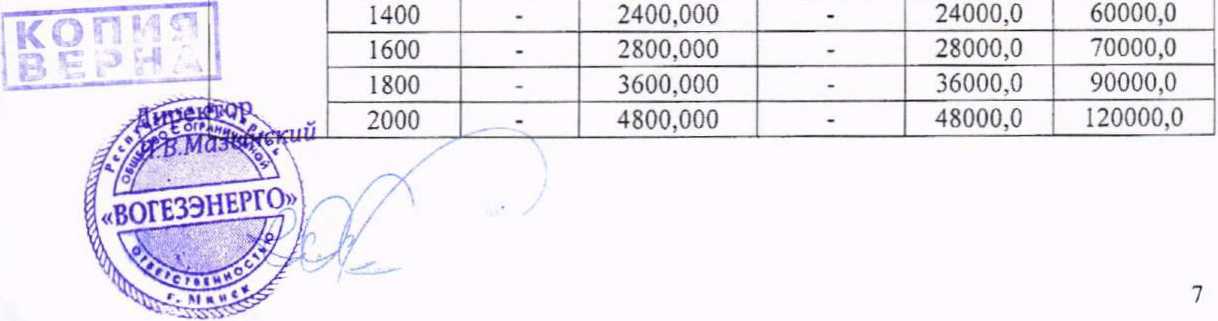

| 1400 | - | 2400,000 | - -........ | 24000,0 | 60000.0 |
| 1600 | - | 2800.000 | 28000,0 | 70000.0 | |
| 1800 | 3600,000 | J600U.(l | 90000,0 | ||
| ____2Ш10 | 4800.000 а | / 48000,0 | 120000,0 |
Директор
И.В. Мазынский
Максимальный qs(['OCT EX 1434-1-2018) Q.,(TOCT ISO 4064-1-2017)
| Исполнение | |
| t-J | Фланцевые соединения (DX по ГОСТ 28338-89) |
| Резьбовые соединения | |
| - | Минимальный qi(rOCT EN 1434-1-2018) Qi (ГОСТ ISO 4064-1-2017) |
| Переходный ' QzO'OCT ISO 4064-1-2017) | |
| 1Тромсжеуточный Qn (qn) | |
| 1 ■ | Постоянный ЯР(ГОСТ EN 1434-1-2018) Q;, (ГОСТ ISO 4064-1-2017) |

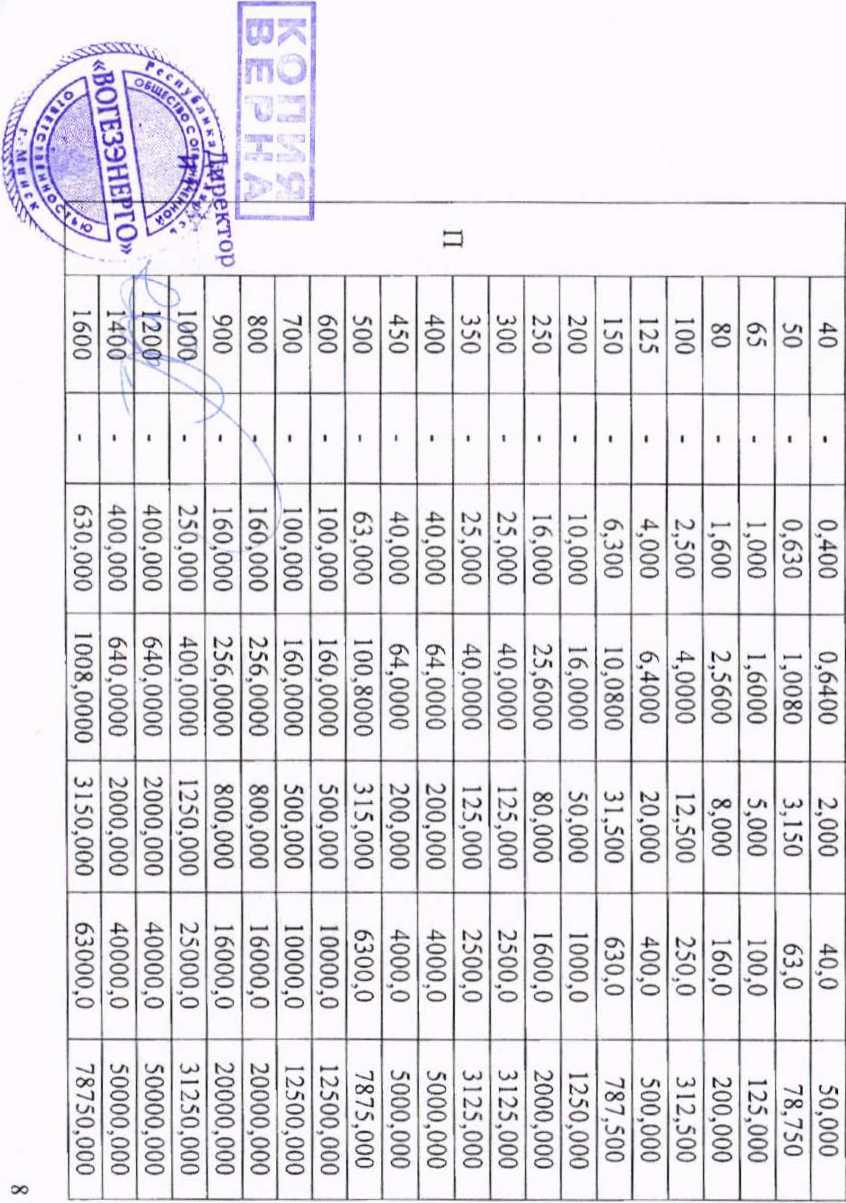

Таблица 5
| — 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1800 | 630,000 | 1008,0000 | 3150,000 | 63000,0 | 78750,000 | ||
| 2000 | - | 1000,000 | 1600,0000 | 5000,000 | 100000,0 | 125000,000 |
Основные гсхническис характеристики и мсгрологичсскис характеристики, нс относящиеся к обязательным мсгрологичсским зребованиям: представлены в таблице 6 .
Таблица 6
| 1(аимсиование | Значение |
| Фланцевые соединения (DN но ГОСТ 28338-89) | оз 15 до 2000 |
| Резьбовые соединения | от G % - В до G2 - В |
| Давление измеряемой среды, Villa, нс более | 6,3 |
| Темпера гура измеряемой жидкости, °C' Весовой коэффициент импульса Kv, л/имп | от 0.1 до 150 от I10’2 до.З -103 |
| Номинальное напряжение ни гания постоянно!о тока от встроенного автономного источника, В | 3.6 |
| Напряжение низания постоянного зека от внешнего источника, В | 24x5 |
| Тип импульсного выходного сигнала: пассивный (открытый сток) или активный с напряжением высокого уровня импульса. В, нс более с диапазоном напряжения низкого уровня импульса, В | 3.5 оз 0 до 0,5 |
| Диапазон токового выходного сигнала, мА | 4-20 |
| Время установления рабочего режима, мин. не более | 30 |
| Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1-2018 и ГОСТ ISO 4064-1-2017 | В |
| Класс устойчивости к электромагнитным возмущениям но 1 OC T ISO 4064-1-2017 | 1:1 |
| Исполнение но устойчивости к воздействию синусоидальных вибраций высокой частоты но ГОСТ 12997-84 Степень защиты оболочек но ГОСТ 14254-2015 | 11 IP65 (1Р67) |
| Клима!ическпс условия при эксплуатации: | |
| диапазон температуры окружающего воздуха,°C | оз минус 25 до плюс 55 |
| относительная влажность окружающего воздуха при температуре 35 °C, %. не более | 98 |
| диапазон атмосферною давления. кПа | оз' 84.0 до 106.7 |
| Климатические условия при |ранснортировании: | |
| диапазон температуры окружающего воздуха. С | оз минус 25 до плюс 55 |
| относительная влажность окружающею воздуха при гемнературс 35 °C, %, не более | 98 |
| Масса, ю . (в зависимое! и от DN по I ОС Г 28^^894^^ | от 1 до 930 |
| ( редким срок службы, ле г, не менее | 12 л г» ХА |
75000
«
“.........
Директор
И.В. Мазынский
Таблица 7
| 11аименование | Количество, шт |
| Расходомер-счетчик ул ьтразвуковой В И РС-У * | 1 |
| Паспорт «Расходомер-счетчик ультразвуковой ВИРС-У» | 1 |
| Руководство по эксплуатации «Расходомер-счетчик ультразвуковой ВИРС-У » | 1 |
| Упаковка | 1 |
| Методика поверки** | 1 |
| * При применении расходомера-счетчика вне состава теплосчетчика и счетчика воды расходомер-счетчик комплектуется электронным блоком с ЖКИ. ** 1 [оставляется по требованию заказчика. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений напоется на переднюю панель электронного блока расходомера-счетчика и на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.3468-2022 «Система обеспечения единства измерений Республики Беларусь. Расходомеры-счетчики ультразвуковые ВИРС-У. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 101138220.017-2016 «Расходомеры-счетчики ультразвуковые ВИРС-У. Технические условия»;
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»;
ГОСТ EN 1434-1-2018 «Теплосчетчики. Часть 1. Общие требования»;
ГОСТ ISO 4064-1-2017 «Счетчики холодной питьевой воды и горячей воды.
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011):
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004'2011);
методи ку поверки:
МРБ МП.3468-2022 «Система обеспеч^дая^дцнства измерений Республики Беларусь. Расходомсры-счетч11ктi улы разву^А&ХЗЙЙСётУ• Методика.поверки».
| Директор ’ И.В. Мазынский | __-х ? (of у\ у 1вОГЕЗЭНЕНО»( |
Перечень средств поверки: представлен в таблице 8.
Таблица 8 ______ _____
11аимсповапис и тин средств поверки . ■■ --кяаи^яс=тдгстяаг^яаддкгяж:диааяа=т.т.‘virrwmwrwHrг>УУД?аиястанксяевдяиwasggrus&F" ■ - ..................
11рибор измерительный ИИ-002 1 М.Д
Установка расходомерная УПР-250
Комбинированный прибор Tcsto-635/l
Частотомер электронно-счетный 43-63
Частотомер электронно-счетный <65041
Барометр-анероид метсорологический БАММ-1
Мсгаомме гр Ф4102 1 -1М
Маноме тр МТ ___
Рабочий эталон ареометр AOI I
Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Иден тификация программного обеспечения: представлена в таблице 9.
Таблица 9
Идентификационное наименование 110
11омср версии 110 (идентификационный номер) Ver 4.2.1
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической докумен тации производителя: расходомеры-счетчики ультразвуковые ПИРС-У соответствую! требованиям ТУ BY 101 138220.017-2016. ГОСТ 12997-84, ГОСТ EN 1434-1-2018.
Производи гель средств измерении ООО «ВОГЕЗЭНЕРГО»
Республика Беларусь, 220028. г. Минск
ул. Бородинская, 2Д
Телефон: -375 17 239-22-71
e-mail: vogcz-gk@mail.ru
Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/мстрологичсскую экспертизу единичною экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институз .мтрологии» (Бел!ИМ)
Республика Беларусь, 220053, г. Минск, Старовилспский тракт, 93
Телефон: -1375 17 374-55-01
факс: + 375 17 244-99-38
e-mail: inlb@bclgim.by
11риложспия: 1. Фотографии общего вида средств измерений на 2 листах.
Директор БслГИМ
нанесения знака поверки
2. Схема (рисунок) с указанием мест для средств измерений на 1 листе.
Директор
И.В. Мазынский
ЭНЕРГО»;
Л.В. Казачок
Приложение 1
(обязательное)
Фотографии общего вида средств измерений
а) расходомер-счетчик DM 5, DN20 фланцевое соединение
(исполнение С (нержавеющая сталь))
б) расходомср-счсгчик DN25 DN100 (фланцевое соединение исполнение (. )
в) расходомер-счетчик DN50/1, DN5QZ£s (фланцевое соединение иснолпс!
’(одомср-счсгчик DN40 - DX2000 «учсвой фланцевое соединение йен и с II)
КОПИЯВЕРНЛ
д) расходомер-счетчик DN40 - DN2000 однолучсвой (фланцевое соединение исполнение 11)
с) расходомер-счетчик DN 15.DN20 (резьбовое соединение исполнение С (латунь))
!сров-счстчиков
тер)
Я ВЕРНА
Рисунок 1.1 Фочшрафии общего ультразвуков (изображения носят ил.
1(риложснис 2 (обязательное)
Схема (рисунок) с указанием мест для нанесения знака поверки средств измерений
Место для нанесения
знака поверки
Рисунок 2.1 - Схема ( рисунок) с указанием мест для нанесения знака поверки
Директор и R Мазь
