| Номер в госреестре | 90172-23 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | EBP |
| Изготовитель | C.S.A. Elektrik Elektronik Sanayi ve Ticaret A.S., Турция |
| Год регистрации | 2023 |
| Срок свидетельства | 13.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные Евр (далее - колонки) предназначены для измерения объема нефтепродуктов (бензин, дизельное топливо), отпущенного в баки транспортных средств и тару потребителей на автозаправочных станциях.
В колонках реализован прямой метод динамических измерений объема отпущенного нефтепродукта в единицах объема - литрах.
Колонки имеют 10 модификации, которые отличаются друг от друга наличием или отсутствием насоса, количеством видов топлива, количеством одновременных заправок, количеством заправочных шлангов в составе колонки.
Колонки состоят из корпуса, гидравлического модуля и блок управления и индикации (далее - блок управления или БУ).
Принцип действия колонок основан на измерениях объема нефтепродукта, который с помощью внешних насосов или встроенных в колонку насосных моноблоков под давлением подается из резервуара в измеритель объема JSJ4 с датчиком импульсов FBCGQ-3, производства фирмы ZHEJIANG DATIAN MACHINE CO., LTD. (Китай). Затем через электромагнитный клапан и шланг с раздаточным пистолетом нефтепродукт поступает в бак транспортного средства.
Информация об объеме нефтепродукта из гидравлического модуля поступает в блок управления (БУ) YS06-L, производства фирмы C.S.A. Elektrik Elektronik Sanayi ve Ticaret A.S. (Турция), на цифровых табло которых индицируется цена, количество и стоимость отпущенного топлива.
Автономность блоков колонок имеющих несколько раздаточных рукавов обеспечивается возможностью независимой регулировки и опломбирования отдельных измерителей объёма с датчиками импульсов.
Состав и количество автономных блоков определяется модификацией колонки ТРК.
Колонка имеет следующее обозначение модификаций:
EBP X1X2X3X4X5
где EBP - аббревиатура (всегда EBP);
X1 - тип блока электроники (M - multi);
X2 - наличие топливного насоса:
S - с насосом (всасывающая);
D - без насоса (напорная);
X3 - количество видов топлива (от 1 до 4);
X4 - количество одновременных заправок (от 1 до 2);
X5 - количество заправочных шлангов (от 1 до 8).
Общий вид колонок представлен на рисунке 1.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, представляет собой сочетание арабских цифр и знак утверждения типа наносятся на маркировочную табличку, прикрепленную к корпусу колонки, фотохимическим методом или методом металлографии. Места нанесения серийного номера и знака утверждения типа представлены на рисунке 2.
Для предотвращения несанкционированных доступа и вмешательства, которые могут привести к искажению результатов измерений, в колонках предусмотрено пломбирование с нанесением знака поверки измерителя объема JSJ4, датчика импульсов FBCGQ-3, БУ YS06-L, как представлено на рисунках 3 - 5.

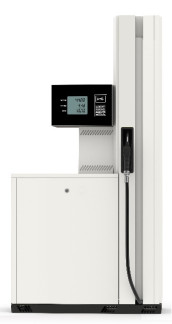

Рисунок 1 - Общий вид колонок топливораздаточных ЕВР
Место нанесения знака утверждения типа
Место нанесения серийного номера

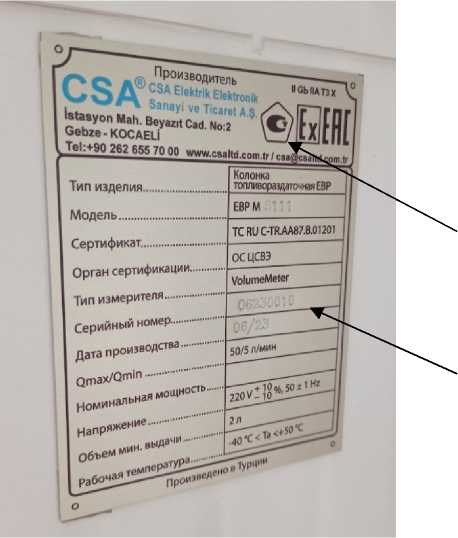

Рисунок 2 - Место нанесения знака утверждения типа, серийного номера

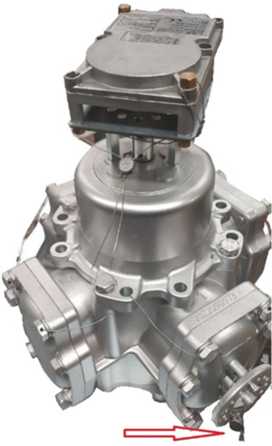

Рисунок 3 - Пломбировка измерителя объема J SJ4 по периметру верхней и боковых крышек

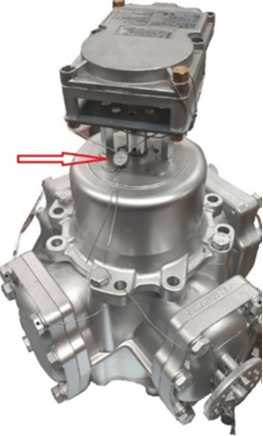

Рисунок 4 - Пломбировка датчика импульсов
FBCGQ-3

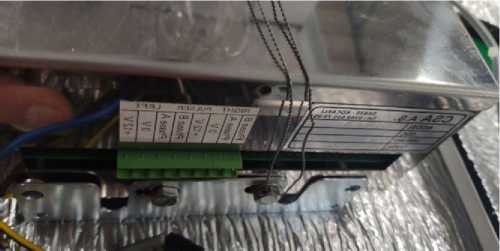

Рисунок 5 - Пломбировка БУ YS06-L
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, определения объёма выданного топлива, вывода информации об объёме выданного топлива и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в БУ YS06-L.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки, защищен пломбой, установленной на корпусе БУ YS06-L.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CSA |
| Номер версии (идентификационный номер) ПО | 001.ХХХ* |
| Цифровой идентификатор ПО | C5bd |
| * 001 - версия метрологически значимой части ПО, ХХХ - версия метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный расход топлива, дм3/мин (л/мин) | 50+5 |
| Минимальный расход, л/мин, не более | 5 |
| Минимальная доза выдачи, л, не более | 2 |
| Пределы допускаемой относительной погрешности измерений объема отпущенной дозы при температуре окружающей среды и топлива (20±5) °С, % | +0,25 |
| Пределы допускаемой относительной погрешности измерений объема отпущенной дозы при температуре окружающей среды и топлива, выходящей за диапазон (20±5) °С, % | +0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Емкость счетчика разового учета: - объема выдачи топлива, дм3 (л) - цены за 1 дм3 (л), руб. - стоимости выданного топлива, руб. | 9999,99 999,99 9999,99 |
| Емкость счетчика суммарного учета, дм3 (л): - электронного | 999999,99 |
| Дискретность отсчета счетчика разового учета объема выдачи топлива, дм3 (л) | 0,01 |
| Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон относительной влажности, % - диапазон атмосферного давления, кПа - диапазон температуры топлива, °С | от -40 до +50 от 30 до 100 от 84 до 106,7 бензин от -40 до +35 диз.топливо от -40 до +50 |
| Параметры электропитания от сети переменного тока: - номинальное значение напряжения питания, В - допускаемое отклонение значения напряжения питания, % - частота переменного тока, Г ц | 220,380 +10 50+1 |
| Потребляемая мощность, кВ • А | от 0,02 до 4,4 |
| Маркировка взрывозащиты | II Gb IIA T3 X |
Таблица 4 - Габаритные размеры и масса колонок
| Модификация | Габаритные размеры, (Д х Ш х В), мм, не более | Mасса, кг, не более |
| EBP МБ 111 | 1040x530x2065 | 190 |
| EBP MS 122 | 1040x530x2065 | 205 |
| ЕВР MS224 | 1215x530x2065 | 270 |
| EBP MS326 | 1720x530x2065 | 395 |
| EBP MS428 | 2320x530x2065 | 470 |
| EBP MD111 | 1040x530x2065 | 165 |
| EBP MD122 | 1040x530x2065 | 180 |
| ЕВР MD224 | 1215x530x2065 | 220 |
| EBP MD326 | 1720x530x2065 | 320 |
| EBP MD428 | 2320x530x2065 | 370 |
наносится на маркировочные таблички колонки фотохимическим методом или методом металлографии.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная EBP | согласно заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 «Устройство и принцип работы» Руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия 00.003.EBP/CSA.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
