| Номер в госреестре | 90175-23 |
| Наименование СИ | Весы автомобильные электронные |
| Обозначение типа СИ | ВЭС-60А2 |
| Изготовитель | Общество с ограниченной ответственностью "Завод синтанолов" (ООО "Завод синтанолов"), г. Нижний Новгород |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные электронные ВЭС-60А2 (далее - весы) предназначены для измерений массы автотранспортных средств и других грузов при статическом взвешивании.
К весам данного типа относятся весы автомобильные электронные ВЭС-60А2 заводской номер 01224.
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных (далее датчики), возникающей под действием массы объекта измерений, в аналоговый электрический сигнал, изменяющейся пропорционально массе груза. Далее сигнал поступает в прибор (терминал) весоизмерительный для обработки и последующего вывода результатов измерений на экран или внешнее устройство (принтер, персональный компьютер).
Конструктивно весы ВЭС-60А2 состоят из грузоприемного устройства (далее ГПУ) укомплектованного датчиками весоизмерительными (Т.2.2.1 ГОСТ OIML R 76-1-2011) и терминала (Т.2.2.5 ГОСТ OIML R 76-1-2011) весоизмерительного. Грузоприемное устройство выполнено в виде металлической модульной конструкции с настилом, включающая в себя от одной до четырех секций. ГПУ устанавливается на одном уровне с дорожным полотном или над ним. В случае установки над поверхностью дороги, ГПУ комплектуется средствами заезда и спуска (пандусами). ГПУ монтируется на асфальтобетонное, железобетонное или другое подготовленное основание.
В качестве датчиков весоизмерительных в весах применяются датчики тензорезисторные 740 фирмы «UTILCELL», Испания (регистрационный №50842-12).
В качестве терминала используется прибор весоизмерительный CI 5010A, изготовленный фирмой «CAS Corporation», Республика Корея (регистрационный № 5096812).
Весоизмерительный прибор (терминал) имеет встроенный аналогово-цифровой преобразователь и последовательный интерфейс RS232C/422/485 для подключения весов к персональному компьютеру, принтеру.
Сигнальные кабели с датчиков напрямую или через соединительную коробку подключаются к прибору (терминалу) весоизмерительному.
Управление весами осуществляется с помощью функциональных клавиш прибора (терминала) весоизмерительного.
В весах предусмотрены следующие функции в соответствии с ГОСТ OIML R 76-1-2011.
- устройство полуавтоматической установки на нуль (Т.2.7.2.2 ГОСТ OIML R 76-12011);
- устройство первоначальной установки на нуль (Т.2.7.2.4 ГОСТ OIML R 76-1-2011);
- устройство слежение за нулем (Т.2.7.3. ГОСТ OIML R 76-1-2011);
- устройство уравновешивания тары (Т.2.7.4.1 ГОСТ OIML R 76-1-2011).
На грузоприемное устройство крепится маркировочная табличка с информацией:
- наименование предприятия изготовителя;
- класс точности по ГОСТ OIML R 76-1-2011;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- предельные значения температур;
- номер версии программного обеспечения;
- год выпуска;
- заводской номер;
- знак утверждения типа.
Нанесения знака поверки на средство измерений не предусмотрено.
Общий вид весов автомобильных электронных ВЭС-60А2, место крепления маркировочной таблички и ее эскиз представлены на рисунке 1, применяемый прибор (терминал) весоизмерительный на рисунке 2, места пломбировки представлены на рисунке 3.

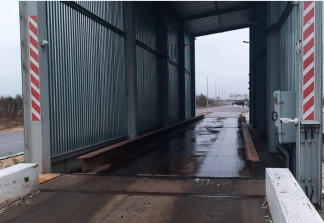

Рисунок 1- Общий вид весов автомобильных электронных ВЭС-60А2

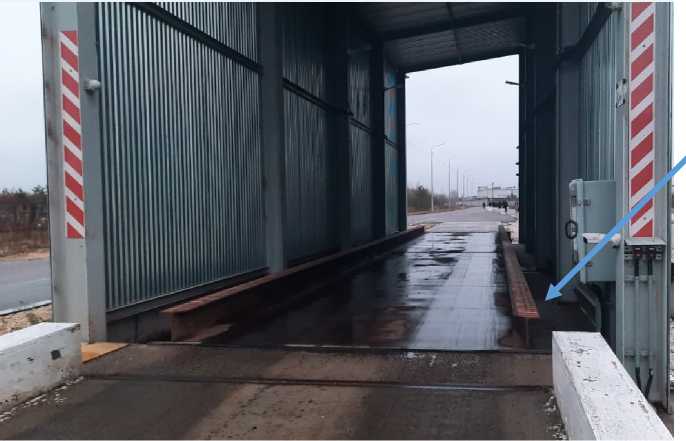

Место крепления маркировочной таблички
CI-5010A
Рисунок 2- Общий вид прибора (терминала) весоизмерительного
Место нанесения пломбы
CI-5010A
Рисунок 3- Схема пломбировки прибора (терминала) весоизмерительного.
Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и регулировка, не могут быть осуществлены без нарушения защитной пломбы.
Для дополнительной защиты автономного ПО применяется разграничение прав доступа к параметрам регулировки посредством пароля.
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Встроенное программное обеспечение (CI 5010A) |
| Номер версии (идентификационный номер) программного обеспечения | 1.0010 |
| Цифровой идентификатор программного обеспечения | - |
| Таблица 2 - | Метрологические характеристики весов. | |||||
| Наименование | Min, т | Max, т | Действительная цена деления (d), поверочный интервал (e), кг e=d | Интервалы взвешивания, т | Пределы допускаемой погрешности при поверке, кг | Число поверочных интервалов, n |
| Значение | 0,4 | 60 | 20 | От 0,4 до 10 вкл. Св. 10 до 40 вкл. Св. 40 до 60 вкл. | ±10 ±20 ±30 | 3000 |
Продолжение таблицы 2
| Наименование параметра | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | III (средний) |
| Максимальный диапазон устройства выборки массы тары | от 0 до 50 % Max |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем | не более 4 % от Max |
| Диапазон устройства первоначальной установки нуля | не более 20 % от Max |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Г абаритные размеры ГПУ: - длина, не более, м - ширина, не более, м - высота, не более, м | 20 3 0,3 |
| Число весоизмерительных датчиков | 6 |
| Масса ГПУ, не более, кг | 10500 |
| Рабочие условия эксплуатации: - грузоприемное устройство, °С - весоизмерительный прибор (терминал), °С - относительная влажность, %, не более | от -30 до +40 от -10 до +40 95 |
| Параметры электрического питания от сети переменного тока - напряжение питания, В - частота питания Г ц, - потребляемая мощность, В^А, не более | от 187 до 242 50 ±1 250 |
| Параметры электрического питания от источника постоянного тока - напряжение питания, В - потребляемая мощность, Вт, не более | 6 8 |
наносится типографским способом на титульные листы эксплуатационной документации и маркировочную табличку.
Таблица 4 - Комплектность весов автомобильных электронных ВЭС-60А2
| Наименование | Обозначение | Количество |
| Весы автомобильные электронные | ВЭС-60А2 | 1 шт. |
| Руководство по эксплуатации | ВЭС-60А2 - РЭ | 1 экз. |
| Паспорт | ВЭС-60А2 - ПС | 1 экз. |
приведены в разделе 4 руководства по эксплуатации ВЭС-60А2 - РЭ «Весы автомобильные электронные ВЭС-60А2. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
