| Номер в госреестре | 90176-23 |
| Наименование СИ | Датчики уровня буйковые цифровые |
| Обозначение типа СИ | ЦДУ-01 |
| Изготовитель | Акционерное общество "ДС Контролз" (АО "ДС Контролз"), г. Великий Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 17.10.2028 |
| МПИ (интервал между поверками) | 5 лет - для датчиков уровня для измерений уровня сжиженных газов; 3 года - для датчиков уровня, работающих при избыточном давлении (кроме работающих с сжиженными газами); 3 года - для датчиков уровня с пределами допускаемой абсолютной погрешности свыше ± |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня буйковые цифровые ЦДУ-01 (далее - датчики уровня) предназначены для измерений уровня жидкостей, в том числе сжиженных газов, и уровня раздела жидкостей, а также преобразования измеренных значений в унифицированный токовый и цифровой выходные сигналы.
Датчики уровня состоит из электронно-вычислительного блока (далее - ЭВБ), камеры с торсионом и буйка.
Внутри ЭВБ расположены дисплей, модуль электронный, блок измерительный, датчик Холла, блок магнитный.
Принцип действия датчиков уровня основан на действии выталкивающей силы жидкости на буек, установленный на свободном конце торсионной трубки. Изменение уровня жидкости (уровня раздела жидкостей) прямо пропорционально влияет на изменение нагрузки на торсионную трубку, в результате чего происходит скручивание или раскручивание передаточного стрежня и перемещение магнита, который бесконтактным способом влияет на датчик Холла. Электромагнитное поле преобразуется в электрический сигнал. ЭВБ обрабатывает электрический сигнал и преобразует его в цифровое значение уровня жидкости (уровня раздела жидкостей), отображаемое на дисплее датчика уровня, выходные электрические сигналы.
Датчики уровня имеют линейную зависимость между контролируемым уровнем жидкости и выходным сигналом.
Датчики уровня изготавливаются в обычном исполнении либо в специальном исполнении SIL, которое соответствует требованиям уровня безопасности SIL 2.
Дисплей имеет кнопки управления, позволяющие проводить настройку и диагностику датчика уровня.
К настоящему типу средства измерения относятся датчики уровня буйковые цифровые ЦДУ-01 типа (серии) 13400.

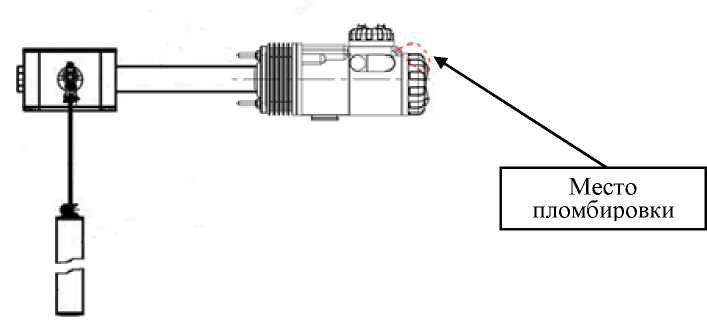

Рисунок 1 - Общий вид датчиков уровня и места пломбировки
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на табличку, расположенную на корпусе датчиков уровня.
Нанесение знака поверки на датчики уровня не предусмотрено.
Пломбирование датчиков уровня осуществляется с помощью проволоки, проведенной через специальные отверстия на корпусе ЭВБ и крышке показывающего устройства, и пластмассовой (свинцовой) пломбы, на которую наносится знак поверки.
| 1 | 2 | - | 3 | 4 |
обозначения датчиков уровня:
ЦДУ-01/134
Принадлежность к системе противоаварийной защиты: П - условное обозначение датчика, прошедшего испытания для применения в системах ПАЗ; без П - стандартное исполнение.
Температура рабочей среды: АВ - условное обозначение исполнения с защитой от температурных воздействий рабочей среды на электронный блок, рабочая температура от - 196 °С < T < + 450 °С; без AB - стандартное исполнение, рабочая температура от - 30 °С < T < + 100 °С
Материал корпуса электронного модуля: 1 - алюминиевый сплав с эпоксидным покрытием
Степень защиты от проникновения внутрь оболочек твердых тел и воды по ГОСТ 14254: 3 - IP66 (пыленепронецаемое и сильное действие струи).
Место вывода штуцеров для подключения механического модуля датчика уровня к емкости: 0 - сверху и снизу, резьбовое; 1 - сверху и снизу, фланцевое; 2 - сбоку и сбоку, фланцевое; 3 - сверху резервуара, фланцевое; без буйковой камеры, без штуцеров; 4 - сбоку от резервуара, фланцевое; без буйковой камеры, без штуцеров; 5 - сверху и сбоку, резьбовое; 6 - сбоку и снизу, резьбовое; 7 - сбоку и снизу, фланцевое; 8 - сверху и сбоку, фланцевое; 9 - сбоку и сбоку, резьбовое; A - сверху и снизу фланцевое, без буйковой камеры, без штуцеров.
Исполнение электронного модуля: 1-4 - 20 мА + HART.
Датчики уровня имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных значений в выходной сигнал, настройки и самодиагностики. ПО устанавливается в датчики уровня на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
Защита ПО от несанкционированного доступа осуществляется с помощью системы паролей доступа и пломбированием датчиков уровня.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 1.Х |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ |
| * «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости (уровня раздела жидкостей), мм | от 0 до 60001) |
| Пределы допускаемой приведенной погрешности измерений уровня жидкости (уровня раздела жидкостей), % от диапазона измерений | ±0,5 |
| Пределы допускаемой приведенной погрешности преобразования значения уровня (уровня раздела жидкостей) в выходной сигнал от 4 до 20 мА, % от диапазона измерений | ±0,1 |
| 1) Указан максимальный диапазон измерений, диапазон измерений конкретного датчика уровня указывается в паспорте. Минимальный диапазон измерений от 0 до 200 мм. Примечания: 1. При использовании выходного сигнала от 4 до 20 мА погрешность измерений уровня жидкости (уровня раздела жидкостей) арифметически суммируется с погрешностью преобразования значения уровня (уровня раздела жидкостей) в токовый выходной сигнал от 4 до 20 мА. 2. Метрологические характеристики датчиков уровня нормированы при соответствии значения плотности жидкости, внесенного в ЭВБ, фактической плотности измеряемой среды. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Параметры измеряемой среды: - температура, °С - избыточное давление, МПа, не более - плотность, кг/м3 | от -196 до +4501) 42,0 от 200 до 2000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от -40 до +802) 95 от 84,0 до 106,7 |
| Выходные сигналы | от 4 до 20 мА, HART |
| Наименование характеристики | Значение |
| Габаритные размеры ЭВБ, мм, не более: - длина - ширина - высота | 720 350 200 |
| Масса ЭВБ, кг, не более | 5 |
| Назначенный срок службы, лет | 30 |
| Средняя наработка на отказ, ч, не менее Маркировка взрывозащиты | 100000 |
| 0Ex iaIIC Т6...Т5 Ga X; 1Ex db IIC T6...T5 Gb X | |
| Степень защиты от внешних воздействий | IP66 |
| 1) Указан максимальный диапазон изменений температуры измеряемой среды, фактические значения указываются в паспорте. 2) Работоспособность дисплея обеспечивается в диапазоне от минус 30 до плюс 80 °С. При температуре ниже минус 30 °С и выше плюс 80 °С исчезает индикация на дисплее, дисплей восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 30 °С и выше 80 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
наносится на маркировочную табличку методом лазерной гравировки, на титульные листы паспорта и руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Датчик уровня буйковый цифровой | ЦДУ-01 | 1 |
| Руководство по эксплуатации | ДСК.13400.100 РЭ | 1 |
| Паспорт | ДСК.13400.100 ПС | 1 |
| Карта контроля сборки | _ | 1 |
приведены в 1.1. «Принцип действия» руководства по эксплуатации ДСК.13400.100 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 4214-057-00225555-2001 «Датчики уровня буйковые цифровые ЦДУ-01. Технические условия».
| Зарегистрировано поверок | 576 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
