Установки поверочные расходомерные ULTRA-S (далее - установки) предназначены для измерений, воспроизведения, хранения и передаче единиц расхода и объема жидкости в потоке.
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке или объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.
Установка в стандартном исполнении состоит из:
- Револьвера с измерительными линиями;
- Системы трубопроводов;
- Накопительных и расходных резервуаров;
- Контрольных расходомеров (далее - КР);
- Средств измерения температуры и давления жидкости;
- Узла насосов;
- Пневматического зажима;
- Пневматической системы управления;
- Сигнализаторов уровня;
Установки выпускаются в четырех исполнениях:
1) Стандартное исполнение (без дополнительного обозначения). Полное обозначение: ULTRA-S
2) Исполнение повышенной точности (A): Стандартное исполнение установки дополнительно комплектуется Мерниками динамическими (далее - МД). Допускается использовать несколько мерников в составе установки. Обозначение исполнения: ULTRA-S-A
3) Исполнение для малых расходов (L). Стандартное исполнение установки дополнительно комплектуется модулем поверки малых расходов, который представляет собой мобильный каркас, на котором смонтированы КР, шаровые краны, зажимное устройство. Обозначение исполнения: ULTRA-S-L.
4) Комбинация исполнения A и L. Стандартное исполнение установки дополнительно комплектуется МД и модулем поверки малых расходов Обозначение исполнения: ULTRA-S-AL.
Каждое из исполнения может комплектоваться дополнительной оснасткой для поверки вертикально или горизонтально установленных средств измерений расхода, объёма.
Основные параметры средств измерений, входящих в состав Установок приведены в таблице 1.
Таблица 1 - Параметры средств измерений
| Наименование | Метрологические характеристики, параметры |
| 1. КР входящие в состав стандартного исполнения установки | Диаметры условного прохода (типоразмеры) от DN6 до DN50 (S08 - S50), пределы допускаемой относительной погрешности при измерении объёма и объемного расхода не более ±0,15 % в заданном диапазоне расходов. |
| 2. КР для модуля малых расходов | Диаметры условного прохода (типоразмеры) от DN1 до DN2,5 (S01 - S04), пределы допускаемой относительной погрешности при измерении объёма и объемного расхода не более ±0,3 % в заданном диапазоне расходов. |
| 3. Средства измерения температуры: Датчики температуры, преобразователи температуры, термопреобразователи, термометры и т.д. | Диапазон измерения от 10 до 30 °С, абсолютная погрешность измерения, не более ±0,5 °С |
| 4. Средства измерений давления: Датчики давления, преобразователи давления и т.д. | Диапазон измерения от 0 до 0,6 МПа, приведенная погрешность измерения, не более ±0,25 % |
| Примечание: Допускается использование СИ с более широким диапазоном измерений, включающими указанные в таблице. | |
Гидравлическая система установки представляет собой замкнутый контур, заполненный жидкостью, состоящий из насосов, КР и отсечных заслонок. Управление насосами происходит с помощью измерительного вычислительного комплекса (далее - ИВК) и частотных регуляторов, которые поддерживают заданный расход, а также осуществляют их включение и выключение.
Мерники динамические (далее - МД) представляют собой металлические цилиндры, которые сверху и снизу заканчивается горловинами. На горловинах установлены емкостные сигнализаторы уровня жидкости, которые вырабатывают электрические импульсы при достижении уровня раздела воды и воздуха.
Поверяемое устройство устанавливается в одну из измерительных линий револьверного устройства. Поверяемое устройство зажимаются в установке посредством зажимного приспособления. Жидкость посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки и проходит через КР и далее через поверяемое средство измерений. Далее, в зависимости от метода измерений, жидкость направляется в систему хранения и подготовки жидкости или подается на МД (при их наличии). Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.
Результаты измерений выводятся на рабочее место оператора. Для удобства оператора все процессы графически отображаются на мониторе компьютера.
Заводской номер нанесен типографическим методом в цифровом или буквенноцифровом формате на маркировочную табличку, расположенную на раме установки.
Пломбирование установок осуществляется с помощью проволоки и пластмассовых (свинцовых) пломб, которыми пломбируются монтажные шпильки или болты КР.
Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки приведены на рисунке 3.

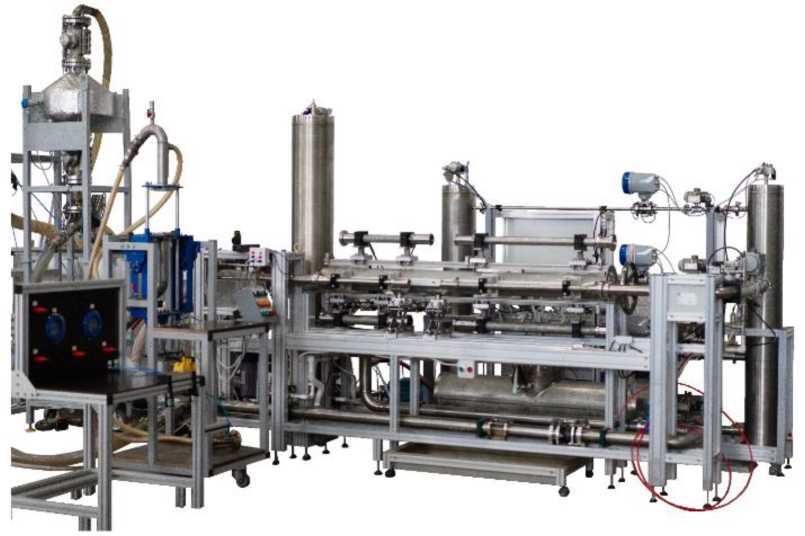

Рисунок 1 - Внешний вид установки поверочной расходомерной ULTRA-S-AL
Место нанесения Место нанесения
заводского номера знака утверждения
типа

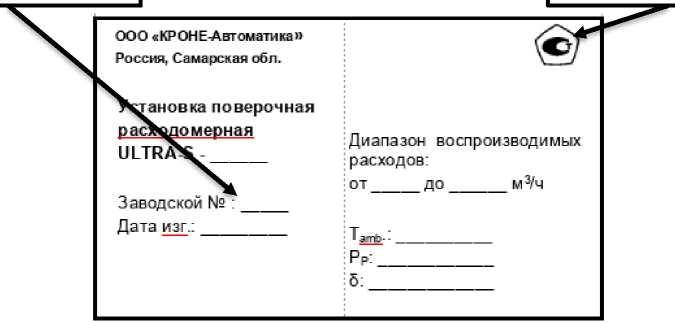

Рисунок 2 - Маркировочная табличка установки

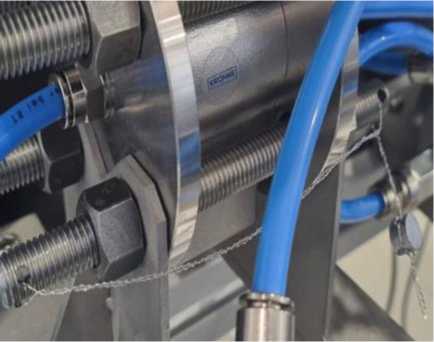

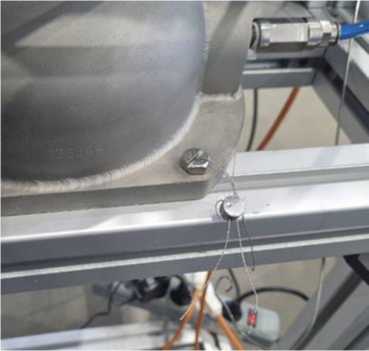

Рисунок 3 - Схемы пломби мест нанесения знака поверки.
от несанкционированного доступа,
ПО установки, установленное в модуле ИВК, предназначено для обработки данных полученных от КР или МД (при наличии) и испытуемых расходомеров (индикации результатов измерений на мониторе компьютера ИВК) и формирования параметров выходных управляющих сигналов. Программное обеспечение (ПО) является встроенным программным обеспечением.
Для контроля работы установки проводится самодиагностика. Для защиты от несанкционированного доступа к ПО установки доступ к настройкам установки ограничен паролями.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное название ПО | ULTRA-S |
| Номер версии (идентификационный номер) ПО | 1.Х.Х |
| Примечание - Х - принимает значения набора арабских цифр и не относится к метрологически значимой части ПО. | |
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизводимых расходов, м3/ч - стандартное исполнение - с модулем малых расходов | от 0,05 до 40 от 0,001 до 40 |
| Номинальная вместимость МД, при 20 °С, дм3 | 20, 30, 45, 50, 55, 100, 200, 450, 500, 550, 600, 1000 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расходов жидкости при использовании частотно-импульсных, токовых и (или) цифровых входов, %: - в диапазоне расхода от 0,050 до 40,0 м3/ч с применением МД - в диапазоне расхода от 0,050 до 40,0 м3/ч с применением КР - в диапазоне расхода от 0,001 до 0,050 м3/ч с применением КР | ±0,055 ±0,15 ±0,3 |
| Погрешность задания расходов, % не более | ± 3 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Температура рабочей жидкости, °С | от + 15 до + 25 |
| Давление рабочей жидкости, МПа, не более | 0,2 |
| Параметры окружающей среды: - температура, °С - относительная влажность, % - атмосферное давление, кПа | от + 15 до + 25 до 95 от 84 до 106,7 |
| Электропитание от сети переменного тока: - напряжение, В - частота, Г ц | 380 +10%.15о/о (50±1) |
| Потребляемая мощность, кВ^А не более | 15 |
| Габаритные размеры, мм, не более | 8200x4200x3000 |
| Средний срок службы, лет не менее | 25 |
| Средняя наработка на отказ, ч | 90000 |
наносится на маркировочную таблицу, закрепленный на раме установки, с помощью наклейки и на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количес тво |
| Установка поверочная расходомерная | ULTRA-S | 1 шт. |
| Руководство по эксплуатации | У.077000 РЭ | 1 экз. |
| Паспорт | 1 экз. |
Изложены в п. 1.4, 2.6.2, 2.6.3 руководства по эксплуатации У.077000 РЭ «Установка поверочная расходомерная ULTRA-S».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.66-077-50365787-2023. Установки поверочные расходомерные ULTRA-S. Технические условия
